交互式多媒体图书平台的设计与实现

一 、需求类型分类

1.功能需求

（1）作者可以编排图书的目录结构、章节内容，章节内容中包括图片、视频、文字、和集成第三方软件边学边练，能定义常见练习题比如问答题、选择题；作者编辑时可以预览读者端的效果，手机效果、Web和桌面软件效果，作者可以限制只在某一种或几种终端上使用。

（2）读者端可以通过手机、浏览器或桌面软件使用交互式多媒体图书，可以搜索图书，查看图书目录，根据作者设定可以顺序解锁阅读，或随意跳跃阅读，或部分章节内部必须顺序阅读。

（3）软件能集成或调用第三方软件，比如阅读过程中能直接调出vscode或linux shell等第三方软件进行实际操作，并对操作做基本正误判断，然后回到图书继续阅读。

2.质量需求

（1）系统稳定可靠，不会闪退或者丢失数据，如作者编辑时突然闪退之前编辑的内容未进行保存。

（2）响应速度快，读者搜索查看图书时，能高效的反馈。切换到第三方软件，和返回图书的过程要流畅，不能卡顿。

（3）软件设计简洁，易于使用。

3.设计约束

（1）读者端的手机App、Web或桌面软件使用统一的代码实现。

（2）前后端为js+nodejs+mongodb。

（3）调出第三方软件应该通过统一的插件模型调用，第三方软件与图书之间的相互转换要自动流畅完成，不需要读者操作。

（4）作者端独立部署

4.流程约束

（1）只有在作者发布图书时才将数据导入到读者端系统，以避免作者端的操作对读者端系统的影响。



二、概念原型设计

1.用例图

作者端：



读者端：



2.数据模型



三、关键用例分析设计

选取读者调用第三方软件这一用例

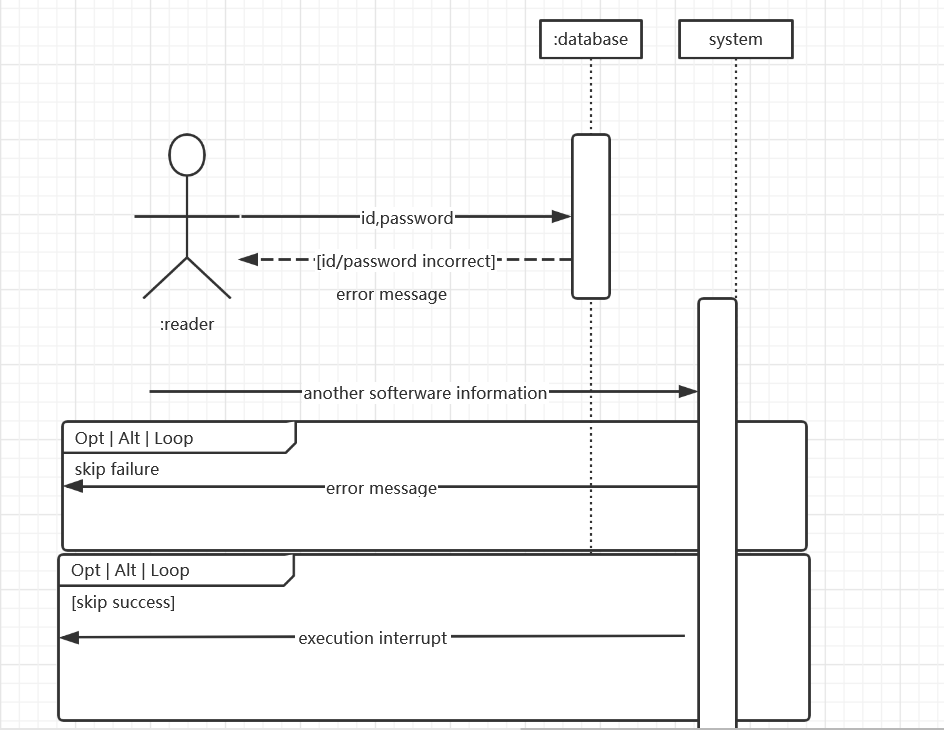

1.分析序列图



2.设计序列图



四、设计方案

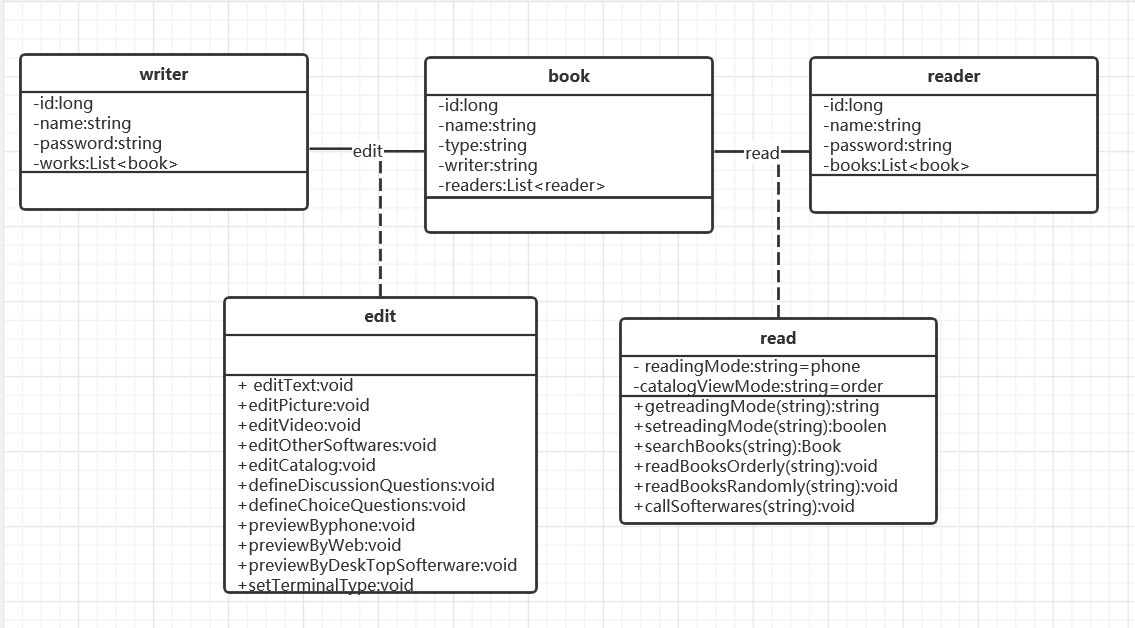

1.设计类图
