Wireshark抓包

TCP通信

建立连接要三次握手

断开连接四次挥手



TCP三次握手的过程如下

• 客户端发送SYN（SEQ=x）报文给服务器端，进入SYN_SEND状态。
• 服务器端收到SYN报文，回应一个SYN （SEQ=y）ACK（ACK=x+1）报文，进入SYN_RECV状态。
• 客户端收到服务器端的SYN报文，回应一个ACK（ACK=y+1）报文，进入Established状态。

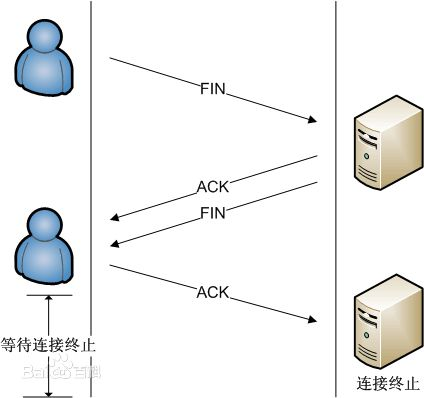

TCP四次挥手过程如下

• 某个应用进程首先调用close，称该端执行“主动关闭”（active close）。该端的TCP于是发送一个FIN分节，表示数据发送完毕。
• 接收到这个FIN的对端，执行 “被动关闭”（passive close），这个FIN由TCP确认。
• 注意：FIN的接收也作为一个文件结束符（end-of-file）传递给接收端应用进程，放在已排队等候该应用进程接收的任何其他数据之后，因为，FIN的接收意味着接收端应用进程在相应连接上再无额外数据可接收。
• 一段时间后，接收到这个文件结束符的应用进程将调用close关闭它的套接字。这导致它的TCP也发送一个FIN。
• 接收这个最终FIN的原发送端TCP（即执行主动关闭的那一端）确认这个FIN。







 抓取数据







第一次握手

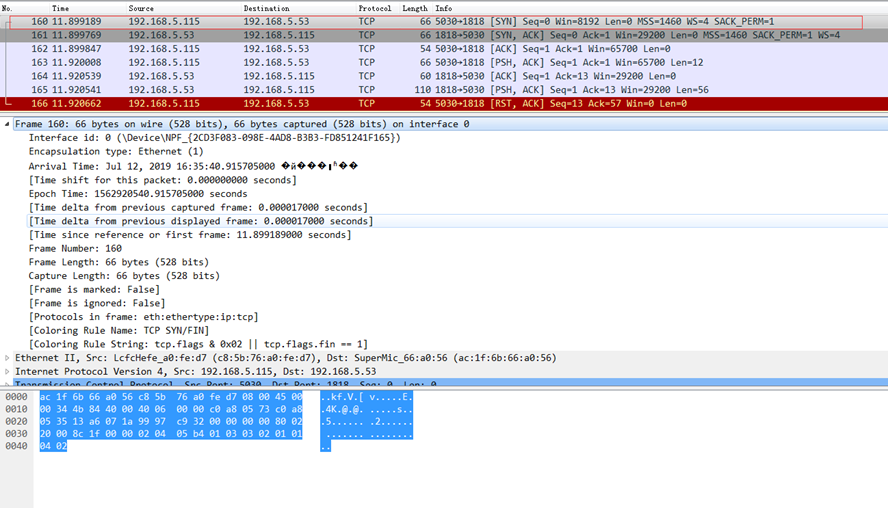

物理层

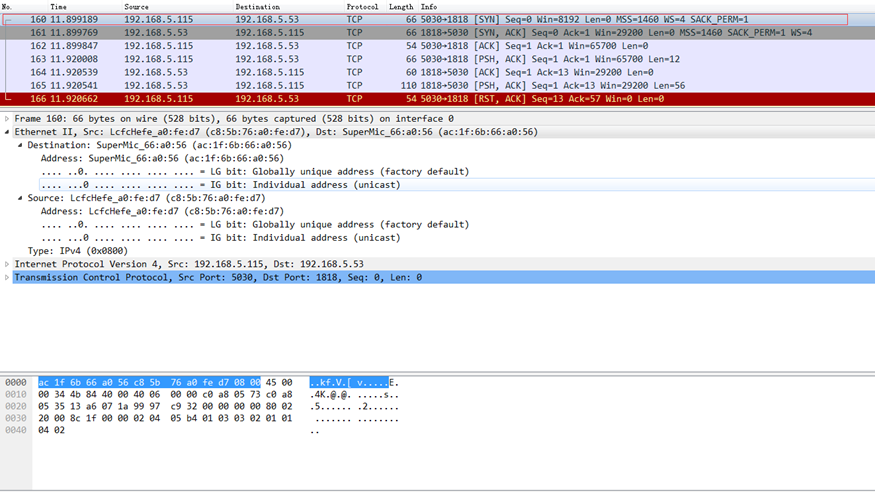

链路层







网络层

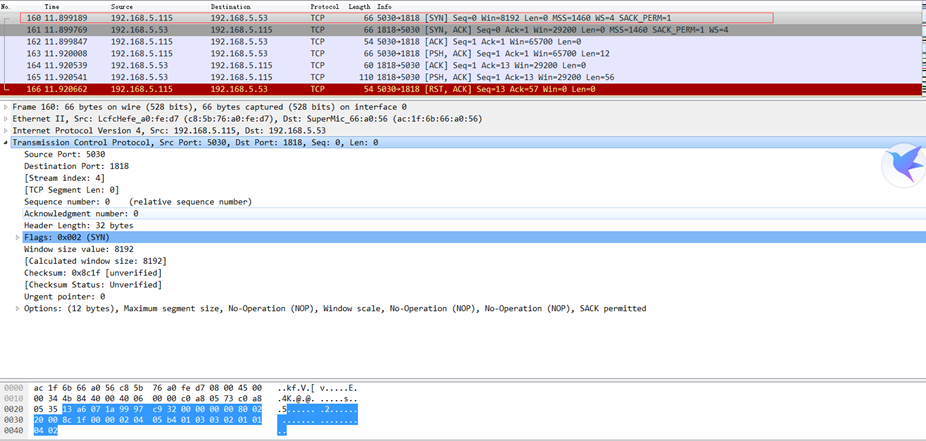

传输层







第二次握手

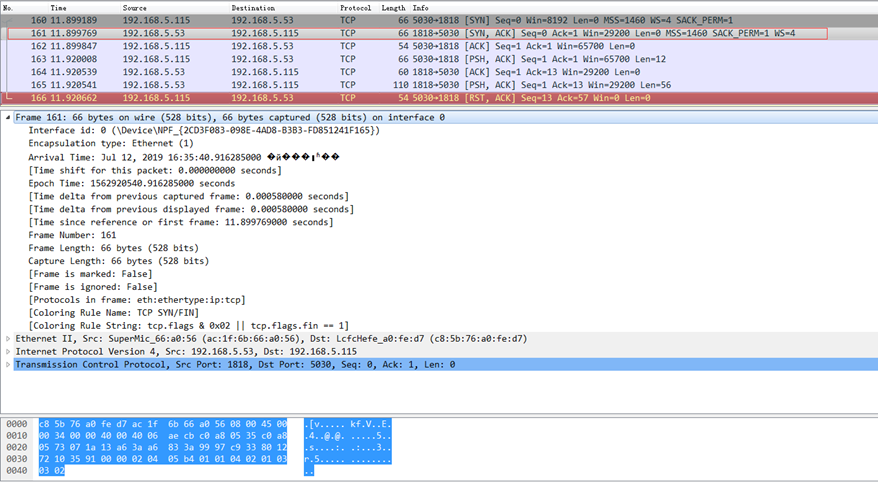

物理层

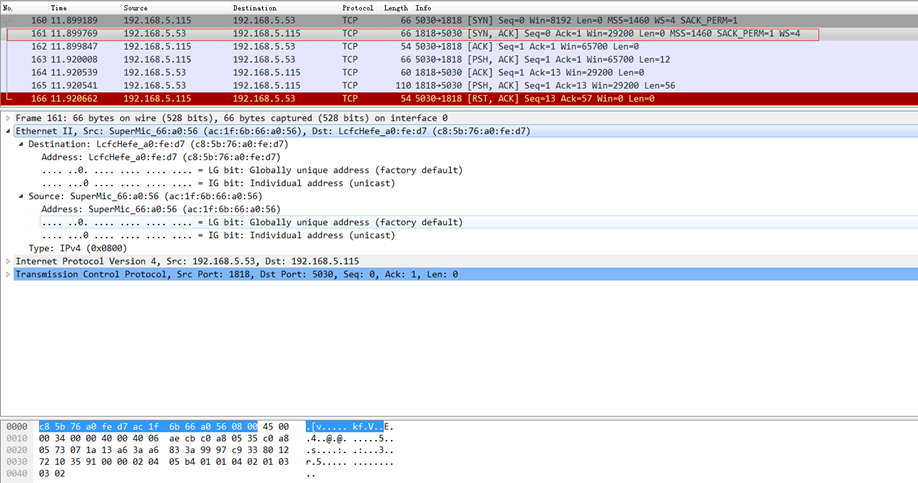

链路层

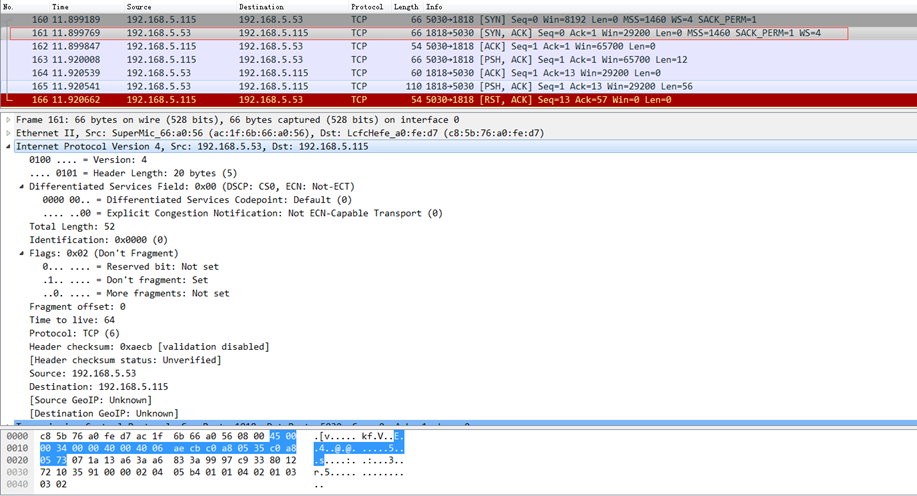

网络层

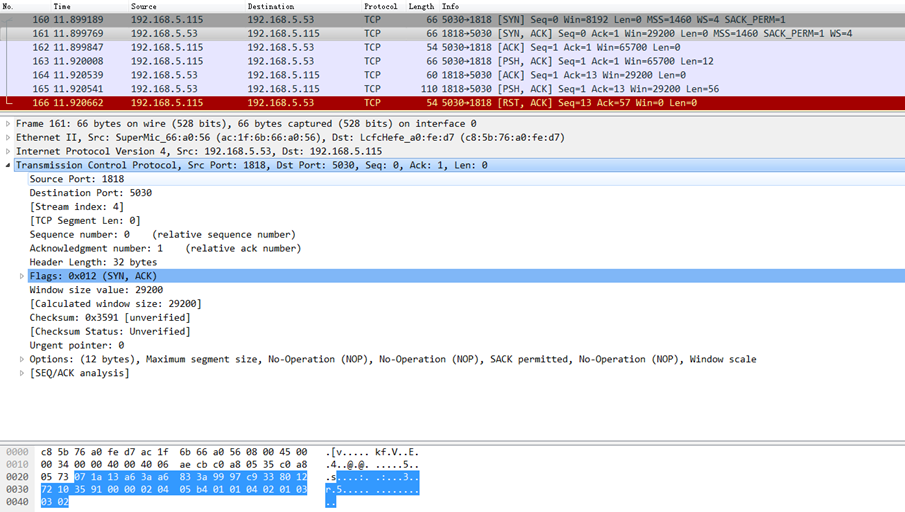

传输层







第三次握手

物理层

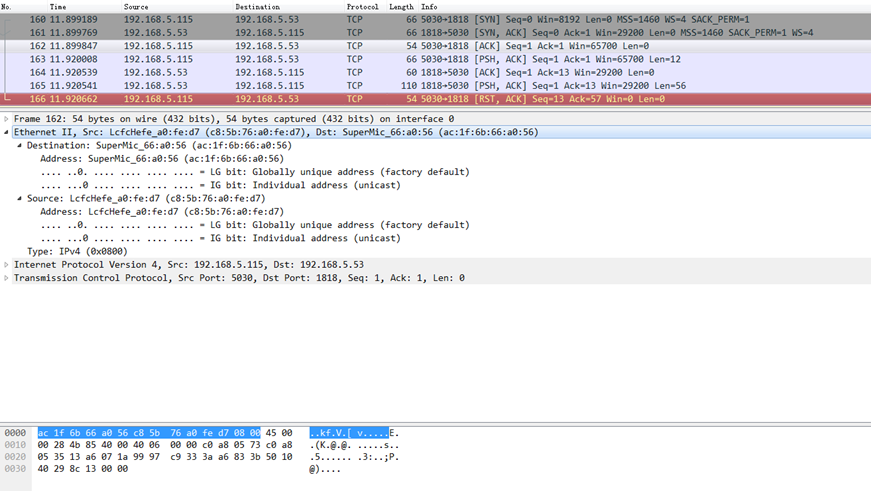

链路层







网络层







传输层







完成三次握手后，客户端可以和服务端进行通信。

下面以客户端向服务端发送数据为例。

物理层







链路层

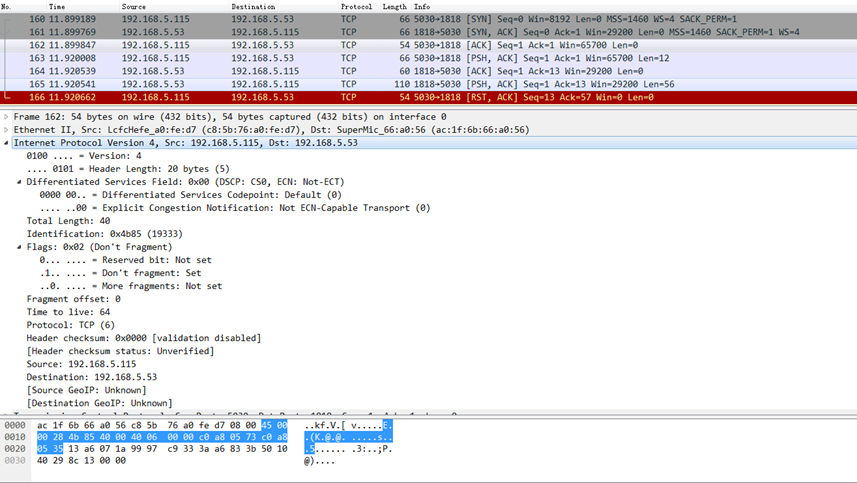

网络层







传输层







传送数据



 通过上面可以看到，如果客户端没有对发送的数据进行加密处理，wireshark是可以查看到发送的数据内容的。



当服务端收到客户端发送的报文后，会发送确认报文给客户端。

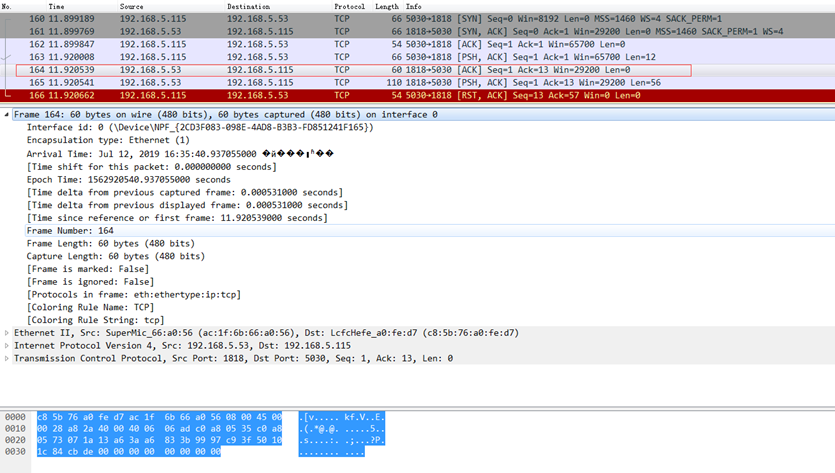

物理层

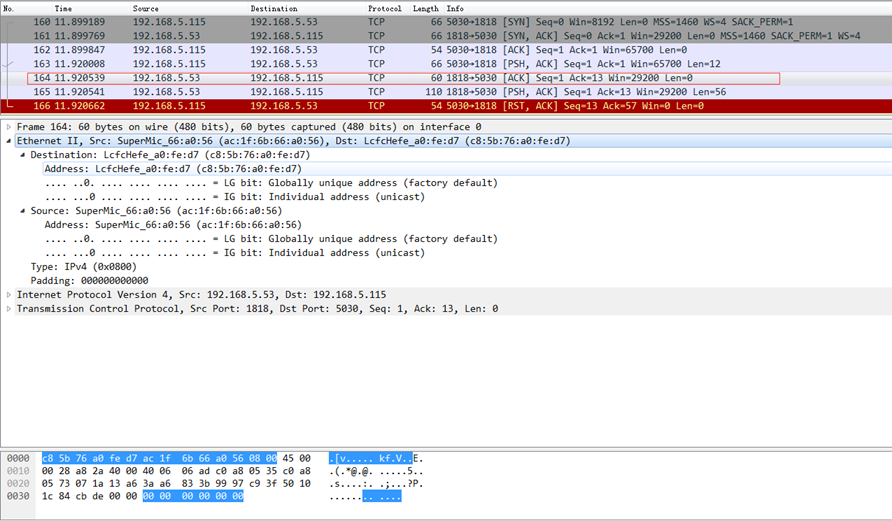

链路层

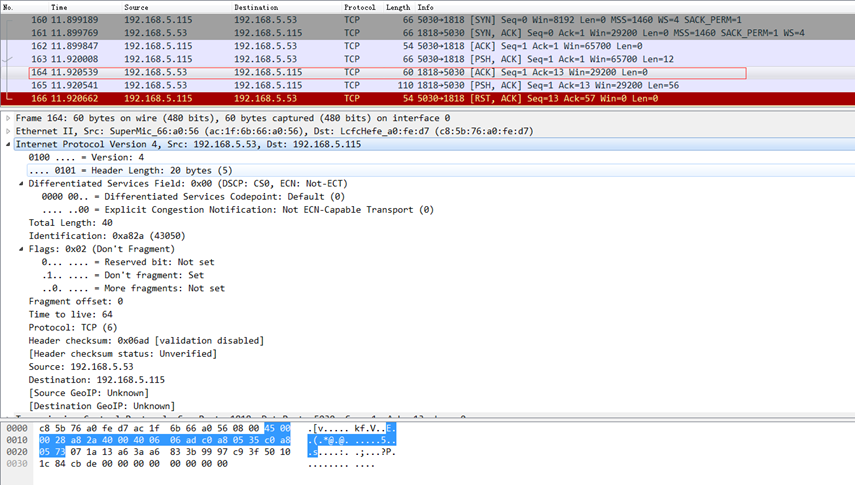

网络层





传输层
