探索3D模型格式的全面指南，包括技术细节、使用场景，以及GLTF/GLB、OBJ、FBX、STL、PLY等流行格式的优缺点。

在广阔的3D建模领域，了解可用的不同文件3D模型格式，可以显著影响工作流程、兼容性以及整体项目的成功。

无论你是经验丰富的专业人士还是刚入行的新手，掌握这些格式的细微差别都至关重要。

理解常见的3D模型格式

让我们深入探讨当今使用的一些主要格式及其独特特征。

glTF/GLB 格式

GLTF/GLB（图形库传输格式/二进制）是基于KHRONOS Group定义的行业开放标准，高效传输3D模型的终极选择。

这种现代格式支持贴图、动画和基于物理的渲染（PBR）材质，使其成为业内顶尖竞争者。

技术细节：

· 几何结构：支持顶点、法线、切线和纹理坐标。

·材质：使用PBR材质实现真实3D渲染，支持基础色、金属色、粗糙度、法线和遮挡纹理。

· 动画：支持骨骼动画的关键帧动画和蒙皮。

·文件结构：GLTF 是 JSON+Binary 或 JSON+ASCII。BIN/ASCII 格式包含网格信息





添加图片注释，不超过 140 字（可选）

使用场景：

gLTF/GLB 文件因其体积紧凑且兼容 WebGL，非常适合基于网页的应用、虚拟现实（VR）和增强现实（AR）体验。

优点：

· 针对网页使用进行了优化

· 支持包括动画和PBR材质在内的多种功能。

· 跨不同平台和应用无缝交换3D内容，确保3D渲染和性能的一致性。

·可扩展且多功能，能够处理各种复杂度不一的3D素材，适合小型物体到大型复杂场景。

· 不断壮大的社区基于反馈和行业趋势持续更新gLTF/GLB。

· 作为由Khronos集团等行业领导者支持的不断发展的行业标准，为传输3D模型提供了面向未来的解决方案。

·随着GLTF/GLB的普及，越来越多的工具和资源开始提供，以提升用户的无障碍性。

缺点：

· 较新的格式，旧软件可能不支持。

· 虽然gLTF/GLB文件设计紧凑，但管理拥有众多对象和高分辨率纹理的大型复杂3D场景可能需要仔细考虑文件大小和性能权衡。

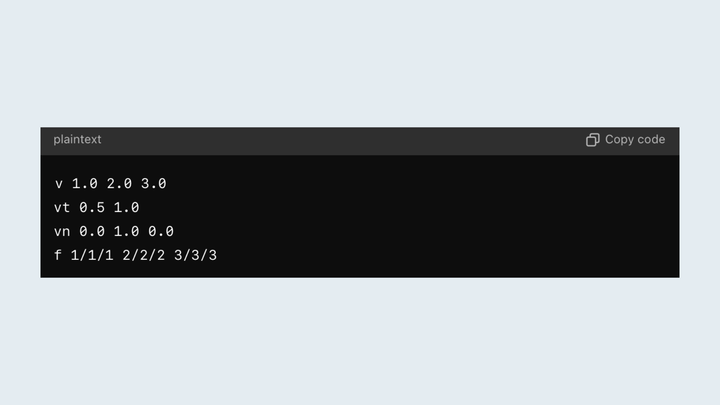

OBJ格式

OBJ（波前对象）由Wavefront Technologies开发，是一种广泛采用的三维几何表示格式。它支持基本的几何形状和材料性能，使其在多种应用中具有多功能性。

技术细节：

·几何体：表示顶点、顶点法线、顶点纹理和面。

·材料：使用单独的材料模板库（MTL）文件来定义材料。

·文件结构：ASCII格式，使人类可读。





添加图片注释，不超过 140 字（可选）

使用场景

OBJ文件常用于不同3D建模和动画软件之间的3D模型交换。

优点：

· 广泛支持各种软件。

· 简单易用。

·支持多边形和自由形曲面。

缺点：

· 对动画的支持有限。

· 由于缺乏压缩，文件大小变大。

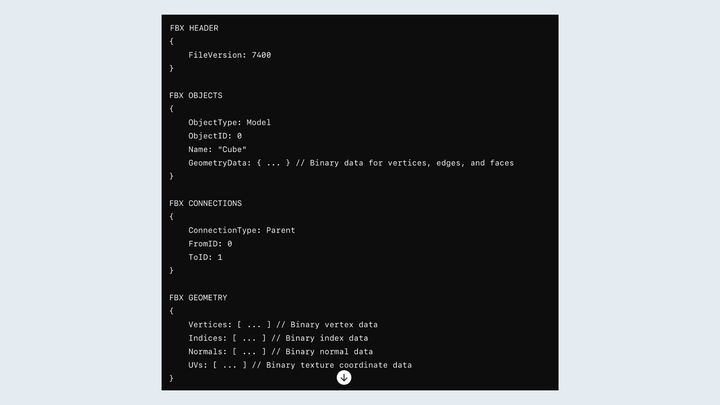

FBX格式

最初由Kaydara为其Filmbox软件开发，FBX现已成为3D数据交换的行业标准格式。它支持动画、纹理及其他高级功能。

技术细节：

·几何：支持复杂的几何形状，包括NURBS（非均匀有理B样条）和细分曲面。

·动画：可以存储骨骼动画、混合形状和顶点缓存动画。

·材质与贴图：全面的材质和贴图支持，包括凹凸贴图、法线贴图和镜面贴图。

·文件结构：提供二进制和 ASCII 版本。





添加图片注释，不超过 140 字（可选）

使用场景：

FBX因其对3D内容各个方面的全面支持，被广泛应用于游戏和娱乐行业。

优点：

·丰富的功能集，包括动画、材质和摄像机。

· 与Autodesk Maya和3ds Max等主流3D建模软件高度兼容。

缺点：

·专有格式，由Autodesk控制。

· 对于简单的任务来说，可能很复杂且繁琐。

· 通常用于不同软件应用之间的数据传输，但由于不同软件处理数据的方式不同，导入或导出时容易出现错误。

STL格式

STL（立体光刻）主要用于将三维物体的表面几何表示为一组三角形。它常用于增材制造工艺，如3D打印。

技术细节：

·几何：用三角形网格表示三维物体的表面。

·无颜色或纹理：不支持颜色、纹理或材质属性。

·文件结构：提供ASCII和二进制版本。





添加图片注释，不超过 140 字（可选）

使用场景：

STL文件对于从3D设计创建物理原型和模型至关重要。

优点：

· 广泛应用于3D打印。

· 简单明了，专注于几何学。

缺点：

· 不支持颜色、纹理或材质属性。

· 仅限于用三角形表示物体。

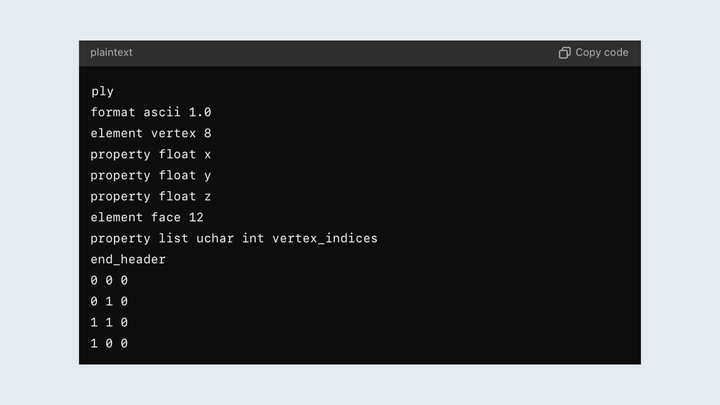

PLY格式

PLE（多边形文件格式）是一种灵活的文件格式，可以存储各种几何数据元素。它支持颜色和透明度等属性，适合进行详细的3D扫描和重建。

技术细节：

·几何：支持每个元素的顶点、面、边和属性。

·附加属性：可以存储颜色、透明度以及其他顶点和面属性。

·文件结构：提供ASCII和二进制版本。





添加图片注释，不超过 140 字（可选）

使用场景：

PLY 文件常用于科学和研究领域，因为精确的几何数据至关重要。

优点：

·支持详细的几何和属性数据。

· 可以存储各种顶点属性。

缺点：

· 与其他格式相比，支持度较低。

· 它可能比简单的格式更大更复杂。

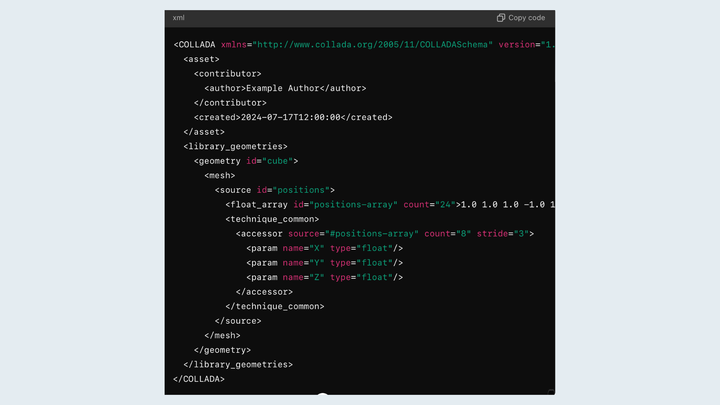

DAE格式

DAE（数字资产交换）文件，也称为Collada，是一种基于XML的格式，能够存储包括几何体、着色器和动画在内的3D资产信息。

技术细节：

·几何体：支持顶点、多边形和 NURBS。

·动画：可以存储复杂的动画，包括骨骼和变形目标动画。

·材质与着色器：支持多种材质和着色器。

·文件结构：基于XML格式，使其易于人类阅读，但可能冗长。





添加图片注释，不超过 140 字（可选）

使用场景

DAE被多种3D建模软件广泛支持，并被用于交互式应用和仿真中。

优点：

·开放格式，拥有广泛的行业支持。

· 支持全面的3D数据集。

缺点：

· 由于XML结构的限制，可能会显得冗长且复杂。

· 人类可读格式使文件体积大且加载缓慢

· XML 使文件体积过大，因此自动效率降低

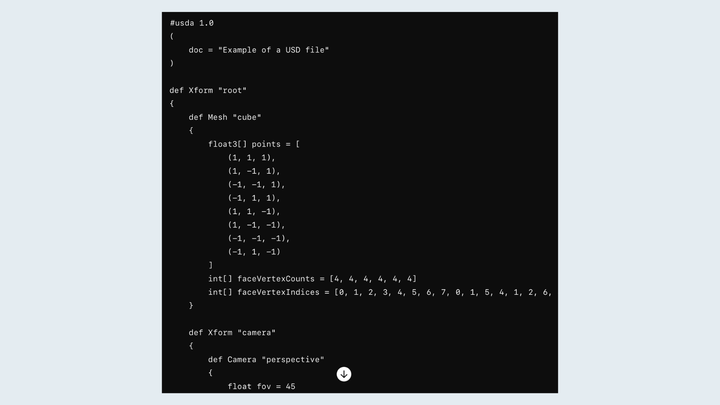

USD格式

USD（通用场景描述）由皮克斯动画工作室开发，是一种开源格式，用于表示和交换3D场景和资产。它提供了一种强大高效的复杂场景处理方式，包括支持几何体、材质、着色、动画等。

技术细节：

·场景构成：层级结构，包含图层和参考。

·几何体：支持多种几何体，如多边形、细分和点云。

·材质与着色：利用着色器和MaterialX支持实现灵活的材质定义。

·动画：完全支持动画，包括骨骼绑定和变形。

·文件结构：优化的二进制格式，具有高效的分层和实例化功能。





添加图片注释，不超过 140 字（可选）

使用场景：

USD在电影和动画行业中被广泛用于各种软件包之间的资产交换、协作工作流程和渲染。

优点：

· 支持高级功能，如非破坏性编辑、分层和实例化。

· 可以通过插件和自定义数据模式进行扩展。

缺点：

· 需要一定的技术知识才能有效作。

· 软件支持有限，但集成正在增强。

· 相比其他格式，学习曲线可能更陡峭。

USDC格式

USDC（USD Compressed）是USD格式的一种压缩变体，旨在减少文件大小，同时保留相同的功能和功能。

技术细节：

·文件压缩：采用无损压缩算法来减少文件大小。

·几何与动画：保留了与USD相同的几何体、材质和动画支持。

·文件结构：二进制格式，具备高效的随机访问和流媒体功能。





添加图片注释，不超过 140 字（可选）

使用场景：

USDC在通过网络分发或传输3D场景或使用有限存储资源时尤其有用。

优点：

· 相比美元，文件大小明显更小。

·保留了USD的所有功能和功能。

·适用于实时应用和网络传输。

缺点：

· 需要解压以便编辑或进一步处理。

·由于压缩和减压，可能会带来一些性能上的轻微提升。

· 支持度不如USD格式。
