Mybatis 工作原理与架构设计

工作原理图

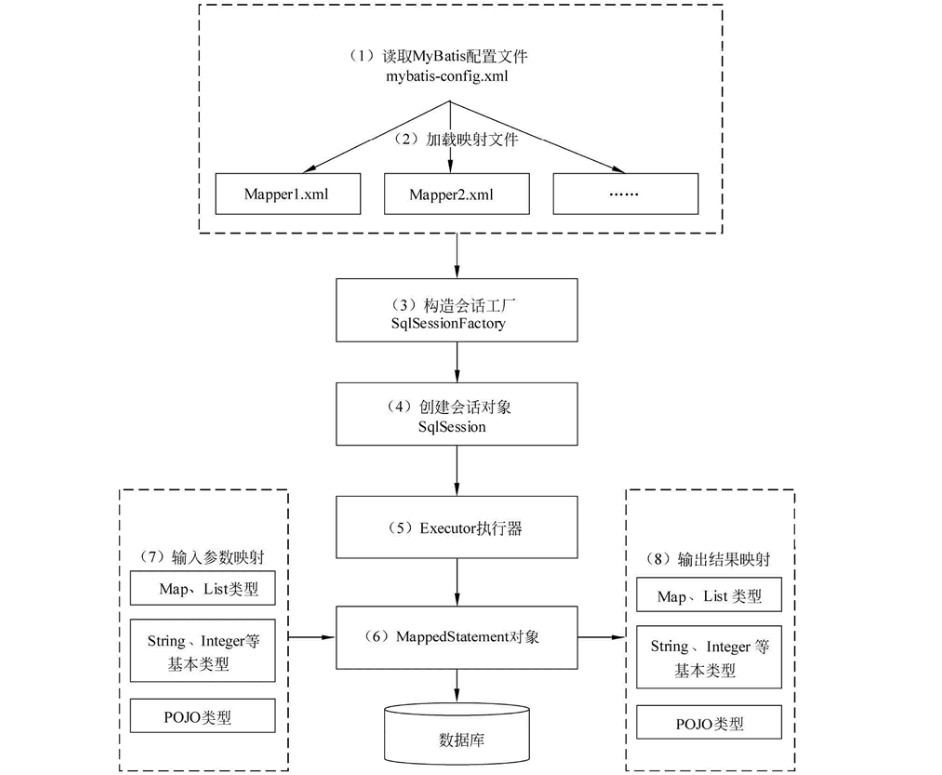

mybatis原理图如下：

1）读取mybatis-config.xml配置文件：该配置文件是Mybatis的全局配置文件（比如：环境配置、引入Mapper映射文件、全局系统参数配置）

2）加载映射文件。映射文件即 SQL 映射文件，该文件中配置了操作数据库的 SQL 语句，需要在 MyBatis 配置文件 mybatis-config.xml 中加载

3）构建SqlSessionFactory回话工厂：通过SqlSessionFactoryBuilder读取配置文件来获取SqlSessionFactory回话工厂, 源码如下

4）创建回话对象：由SqlSessionFactory会话工厂创建 SqlSession 对象，该对象中包含了执行 SQL 语句的所有方法

5）Executor 执行器：MyBatis 底层定义了一个 Executor 接口来访问数据库，它将根据 SqlSession 传递的参数动态地生成需要执行的 SQL 语句，同时负责查询缓存的维护

6）MappedStatement对象：在 Executor 接口的执行方法中有一个 MappedStatement 类型的参数，该参数是对映射信息的封装，用于存储要映射的 SQL 语句的 id、参数等信息

7）入参数类型可以是 Map、List 等集合类型，也可以是基本数据类型和 POJO 类型。输入参数映射过程类似于 JDBC 对 preparedStatement 对象设置参数的过程

8）最后，根据指定的入参类型封装成JavaBean、POJO类型进行结果输出。输出结果映射过程类似于 JDBC 对结果集的解析过程



架构设计

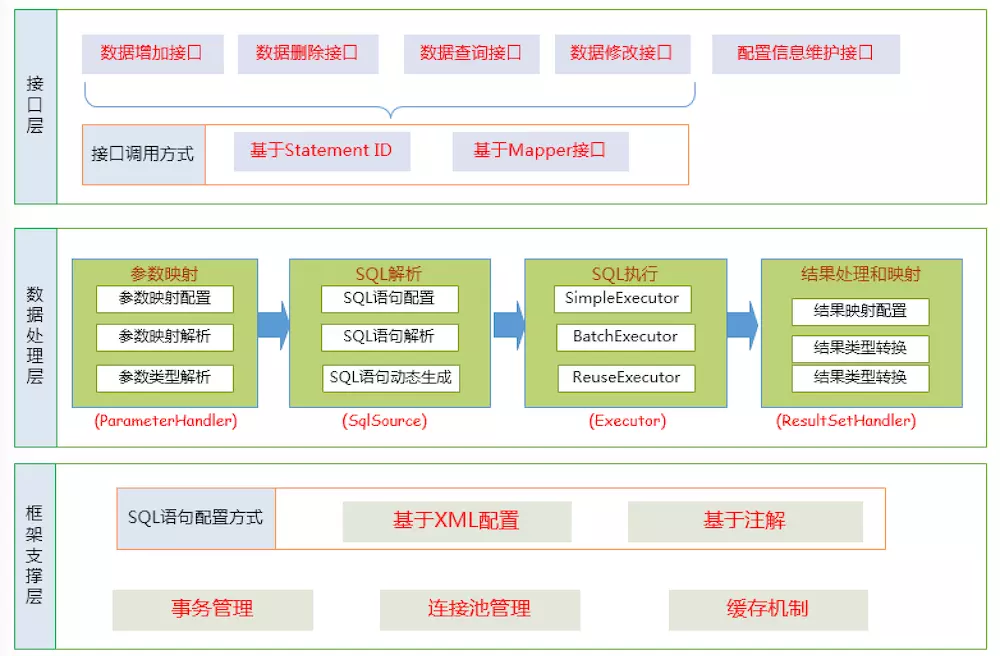

架构设计如图所示：

架构讲解：

• API接口层：提供给外部使用的接口API，开发人员通过这些本地API来操纵数据库。接口层一接收到调用请求就会调用数据处理层来完成具体的数据处理
• 数据处理层：负责具体的SQL查找、SQL解析、SQL执行和执行结果映射处理等。它主要的目的是根据调用的请求完成一次数据库操作
• 架构支撑层：负责最基础的功能支撑，包括连接管理、事务管理、配置加载和缓存处理，这些都是共用的东西，将他们抽取出来作为最基础的组件。为上层的数据处理层提供最基础的支撑



成员层次&职责

核心类

1）SqlSessionFactoryBuilder：每一个MyBatis的应用程序的入口是SqlSessionFactoryBuilder。它的作用是通过XML配置文件创建Configuration对象（当然也可以在程序中自行创建），然后通过build方法创建SqlSessionFactory对象。没有必要每次访问Mybatis就创建一次SqlSessionFactoryBuilder，通常的做法是创建一个全局的对象就可以了

2）SqlSessionFactory对象由SqlSessionFactoryBuilder创建：它的主要功能是创建SqlSession对象，和SqlSessionFactoryBuilder对象一样，没有必要每次访问Mybatis就创建一次SqlSessionFactory，通常的做法是创建一个全局的对象就可以了。SqlSessionFactory对象一个必要的属性是Configuration对象，它是保存Mybatis全局配置的一个配置对象，通常由SqlSessionFactoryBuilder从XML配置文件创建

3）SqlSession：SqlSession对象的主要功能是完成一次数据库的访问和结果的映射，它类似于数据库的session概念，由于不是线程安全的，所以SqlSession对象的作用域需限制方法内。SqlSession的默认实现类DefaultSqlSession，它有两个必须配置的属性：Configuration和Executor。Configuration前文已经描述这里不再多说。SqlSession对数据库的操作都是通过Executor来完成的

4）Executor：Executor对象在创建Configuration对象的时候创建，并且缓存在Configuration对象里。Executor对象的主要功能是调用StatementHandler访问数据库，并将查询结果存入缓存中（如果配置了缓存的话)

5）StatementHandler：StatementHandler是真正访问数据库的地方，并调用ResultSetHandler处理查询结果

6）ResultSetHandler：处理查询结果,负责将JDBC返回的ResultSet结果集对象转换成List类型的集合



其他类

1）ParameterHandler：负责对用户传递的参数转换成JDBC Statement 所需要的参数

2）TypeHandler：负责java数据类型和jdbc数据类型之间的映射和转换

3）MappedStatement：维护了一条<select|update|delete|insert>节点的封装

4）SqlSource：负责根据用户传递的parameterObject，动态地生成SQL语句，将信息封装到BoundSql对象中，并返回

5）BoundSql：表示动态生成的SQL语句以及相应的参数信息

6）Configuration：MyBatis所有的配置信息都维持在Configuration对象之中
