frp实现内网穿透

frp实现内网穿透

实现原理：在公网服务器上运行服务端（frps）和在内网主机运行客户端（frpc），将内网服务快速暴露到公网上个【实现端口转发，支持多种协议】

用法：公网服务器跑frps，内网跑fprc，配置映射规则。

适合长期使用。

注意事项【也是排错思路】：

  • selinux和filewalld和NetworkManager都要关闭，指令如下，如果开启，一定要关闭。

    systemctl status selinux
systemctl status filewalld
systemctl status NetworkManager

  • 服务端bind_port端口和客户端server_port保持一致

  • server_addr为服务端ip

  • 不要开代理（不管是规则还是全局，直接关掉）

环境相关：

  • 服务端【centos7.8 设置为NAT模式，让他相对于内网处于公网状态 192.168.144.133】
  • 客户端【win10 划分子网 我设置为192.168.1.11】

1、部署服务端

环境相关：centos7.8【NAT模式】安装了frp53.0 版本（linux版）。

服务端的IP为：192.168.144.133

1、进入到/opt目录下，将frp53版本拖动到该目录下

# 1.解压
tar -zxf frp_0.53.0_linux_amd64.tar.gz

# 2.进入frp_0.53.0_linux_amd64目录
cd frp_0.53.0_linux_amd64

# 3.添加服务端接收外部 HTTP 请求的端口
    vim frps.toml

    # 添加这行配置
    vhostHTTPPort = 80

"""
这里区分一下：
bindPort       # 服务端与客户端之间的通信端口
vhostHTTPPort  # 服务端接收外部 HTTP 请求的端口
"""


# 4.启动服务端
./frps -c frps.toml

2、部署客户端

环境相关：win10【划分子网，让他处于内网】安装了frp53.0（windows版）。

客户端（内网）IP为：192.168.1.11

下载链接：https://github.com/fatedier/frp/releases?page=2

1、使用小皮部署一个网站

  • 把目录列表功能打开

  • 将http对应端口改为8888

  • 在www目录下创建一个cs文件夹，然后里面放file.pdf文件（不管什么pdf都行，方便测试）

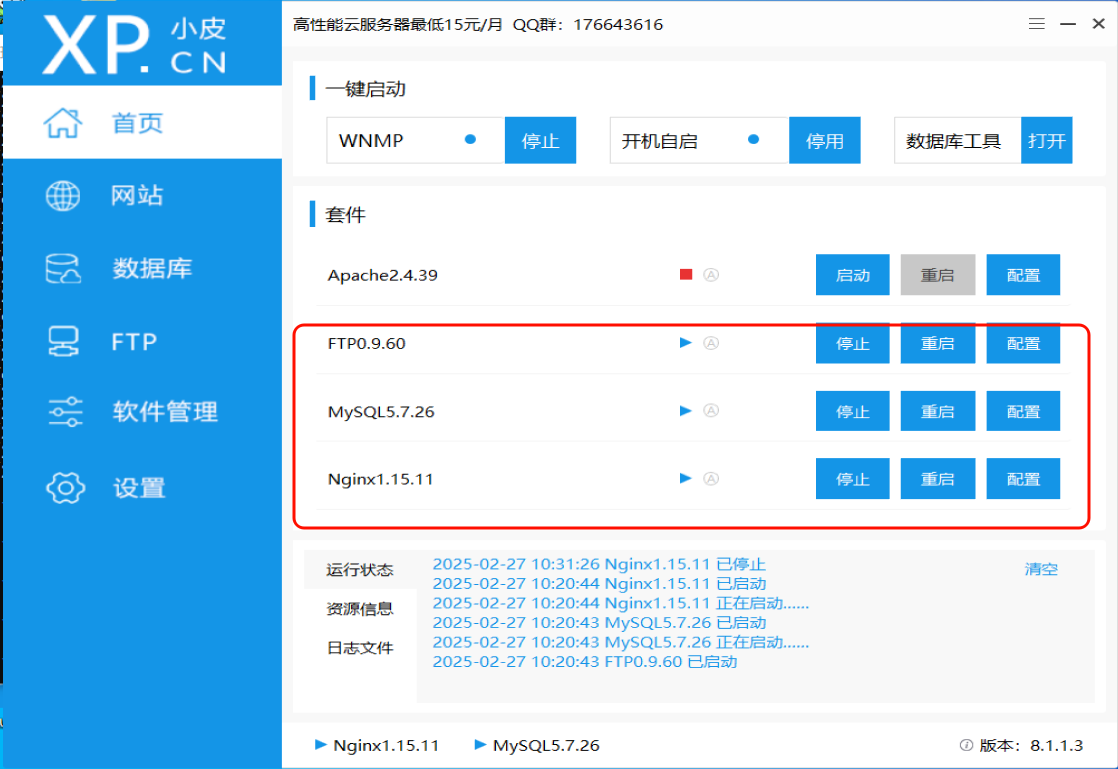

  • 启动，我用的nginx + mysql + ftp，如下图所示

2、将安装包解压到C:\tools\frp_0.53.0_windows_amd64目录下

3、配置客户端【在frpc.toml文件中】

# 介绍一下配置
"""
serverAddr  					# 服务端的公网ip
serverPort 						# 服务端通信端口

name="web-alex"  				# 代理名称，随意取
customDomains = "web.alex.com"  # 绑定的域名
# 下面两行即告诉服务端我内网要暴露的ip和端口
localIP"192.168.1.10"   	    # 内网服务的IP
localPort = 8888                # 内网服务的端口
"""



# 配置如下【这个实验我的配置以域名访问为准】【注意：通过域名访问和通过公网的ip和端口访问的客户端配置是不一样的。】

# 通过域名访问的配置【使用这个配置，就使用web.alex.com进行访问】
"""
serverAddr = "192.168.144.133"
serverPort = 7000

[[proxies]]
name = "web"
type = "http"
localIP = "192.168.1.11"
localPort = 8888
customDomains = ["web.alex.com"]
"""

# 通过公网ip:端口访问的配置【使用这个配置，就使用公网:ip进行访问】
"""
serverAddr = "192.168.144.133"
serverPort = 7000

[[proxies]]
name = "web"
type = "tcp"                    # 使用 tcp 类型
localIP = "192.168.1.11"        # 内网服务的 IP 地址
localPort = 8888                # 内网服务的端口
remotePort = 8888               # 公网访问的端口
"""

# 能够看出来两者配置不同在于:
	域名访问：	 通常使用 http 或 https 类型的代理
	公网:端口访问：通常使用 tcp 或 udp 类型的代理

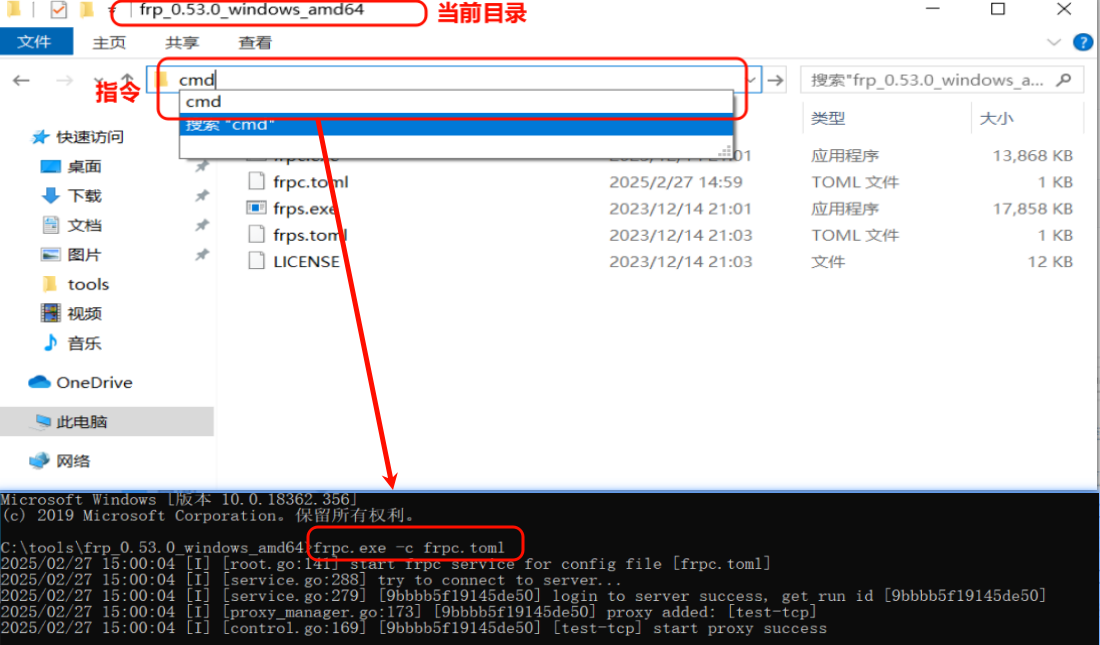

3、启动客户端，在解压目录下打开终端，执行以下命令

frpc.exe -c frpc.toml

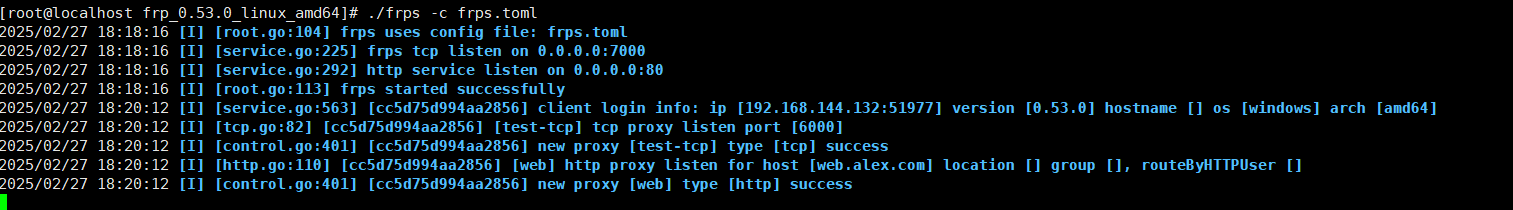

查看服务端，有下列响应

4、在宿主机上手动域名解析，在C:\Windows\System32\drivers\etc下的hosts文件中配置

192.168.144.133 	web.alex.com

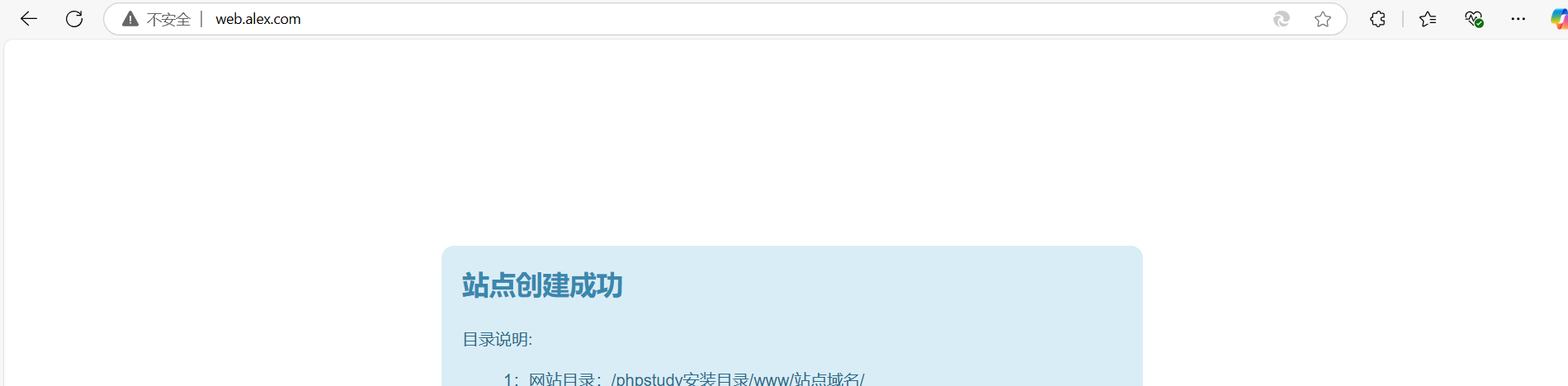

5、访问web.alex.com就能访问到内网中的主机，如下图所示

我再访问一下内网中的pdf文件，如下图所示

现在我来捋一下做内网穿透的这个过程。

1、启动 frpc（客户端），做了以下动作

  • 与frps（服务端建立连接）；并告诉他我的代理名为web，绑定了``www.alex.com`；这个时候通道保持开放。

2、服务端运行中

  • 服务端监听的7000端口与客户端进行通信，80接收外部HTTP请求（服务端已知道web.alex.com对应某个客户端的代理）

3、游览器访问呢web.alex.com

  • 经过解析到达192.168.144.133:80后，看到web.alex.com找到对应代理，通过现有的7000端口转发给客户端

4、客户端收到请求后，转发给192.168.1.11:8888
