存储器层次结构（一）存储器技术

引言

局部性原理：

• 时间局部性：某个数据项被访存，不久的将来它很可能再次被访问。
• 空间局部性：该数据项附近的数据项可能很快也会被访问。

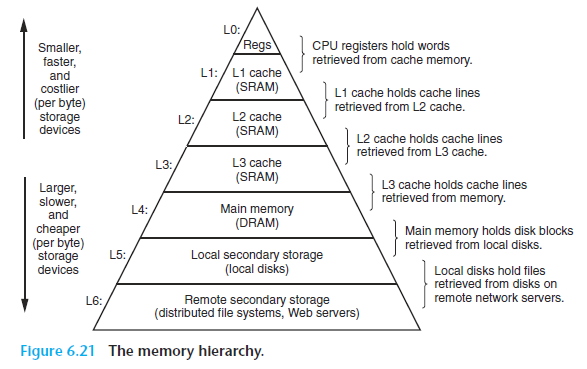

根据局部性原理我们可以将计算机的存储器设计为具有不同容量、成本和访问时间的存储器层次结构。

注意：

• 数据不能跨层传输
• 数据传输的最小单位是块或行

随机访问存储器 RAM

RAM分为两类：静态的和动态的。SRAM作为cache；RAM用来作为主存和图形系统的帧缓冲区。

SRAM

SRAM每一位存在一个双稳态存储单元里，每个单元由六个晶体管电路实现。由于双稳态特性，只要有电，他就会永远保持它的值，即使有干扰来扰乱电压，当干扰消除时，电路就会恢复到稳定值。

DRAM

DRAM每一位存储为对一个电容的充电，很多原因会导致电容漏电，所以它必须周期地读出和重写来刷新每一位。

对比

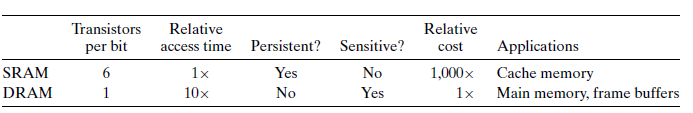

下图总结了SRAM和DRAM的特性。只要供电，SRAM就会保持不变，与DRAM不同，它不需要刷新。SRAM的存取比DRAM快，且对光和电噪声这样的干扰不敏感。代价是存取每bit位，SRAM要用更多的晶体管，因此更贵，功耗更大。

传统的DRAM

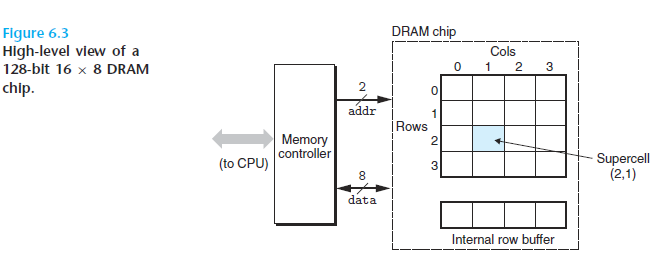

DRAM芯片被分为 \(d\) 个超单元，每个超单元由 \(w\) 个DRAM单元组成，它们被组织成长方形阵列，如下图所示。

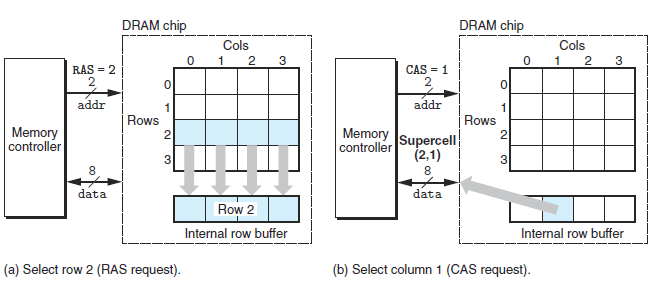

每个DRAM芯片连接到一个内存控制器电路，由它负责数据的写入和读取，下图展示了读取超单元（2，1）的过程：内存控制器先发送行选通RAS，再发送列选通CAS。

将DRAM组织成二维阵列的优点是降低芯片上地址引脚的数量，缺点是必须分两次发送地址，增加了访存时间。

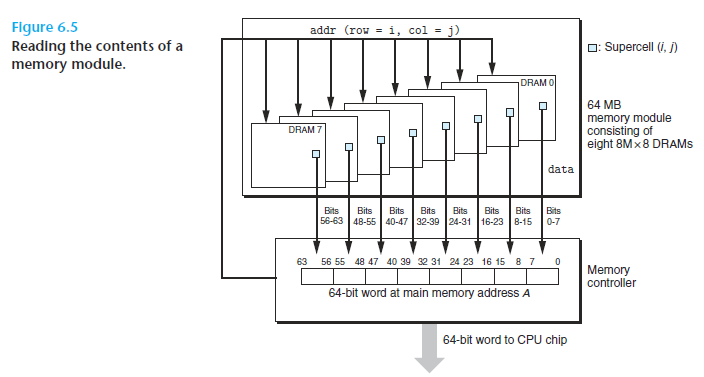

我们所说的内存条（双列直插内存模块 DIMM），一般由4-16块DRAM芯片构成，并组织成8字节宽。在Core i7系统中，当CPU从主存取出64位字时如下图：

增强的DRAM

DRAM有很多增强版，目前最快的DRAM版本是DDR(Double Data Rate) SDRAM(synchronous)，DDR表示在时钟的上升沿和下降沿都可以传输数据，SDRAM的优势在于使用时钟消除了存储器和处理器同步的时间。

该技术最新版本是DDR4，每秒可以传输 \(3200M\) 次，意味着时钟频率为 \(1600M\) Hz，带宽可以达到 \(8 \times 3200=25600\) MB。

主存的访问

下图是一个典型的计算机系统配置，以此为例介绍对主存的读操作（写操作类似）。

考虑CPU执行这条加载指令 movq A, %rax 的过程。CPU芯片上的总线接口发起读事务，由三个步骤组成：

1. 首先，CPU将地址A放到系统总线上，IO桥（包括了内存控制器）将信号传递到内存总线。
2. 接下来，主存感觉到了地址信号，读取内存总线的地址后，从DRAM取出数据字将其写到内存总线上；IO桥将内存总线信号翻译为系统总线信号，沿着系统总线传递。
3. 最后，CPU察觉到了系统总线上的数据，将数据读取并复制到寄存器%rax中。

注意：这里的系统总线和内存总线相当于抽象了控制总线、地址总线、数据总线这个集合。

闪存

闪存是一类基于EEPROM的非易失性存储器，在断电后仍然保存信息。

• 存在写损耗问题，因此很多闪存产品都有一个控制器，用来分散写操作到写入次数较少的块中，称为损耗均衡技术。
• 它广泛用于个人移动设备；SSD就是一种基于闪存的磁盘驱动器。
• 存储在ROM设备中的程序通常被称为固件，如PC的BIOS，图形卡和磁盘驱动器也依赖固件翻译来自CPU的I/O请求。

磁盘

磁盘构造

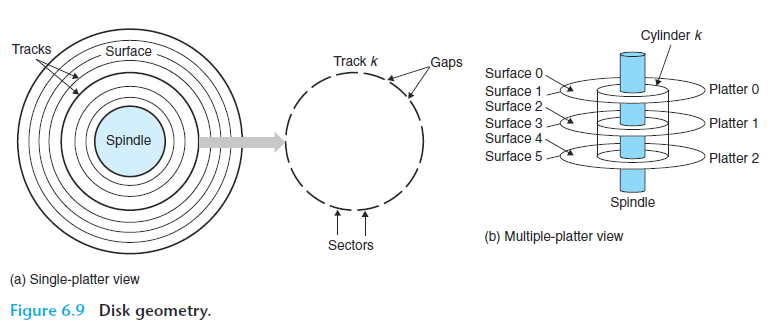

如图(b)，磁盘由一个或多个叠在一起的盘片构成，每个盘片有两个表面；中间有一个主轴可以旋转，驱动盘片以固定速率旋转。

如图(a)，是一个典型的盘面，每个表面由多组磁道构成，每个磁道被划分为一组扇区（包含相等的数据位，通常为512B），扇区之间有一些间隙，用来表示数据的格式化位。

图(b)的整个装置称为磁盘驱动器，简称为磁盘。

注：柱面是所有盘片表面上到主轴中心距离相等的磁道的集合。

磁盘容量

通过结构，容易得出磁盘容量公式如下：

制造商所谓的GB和TB是用十进制算的。

磁盘操作

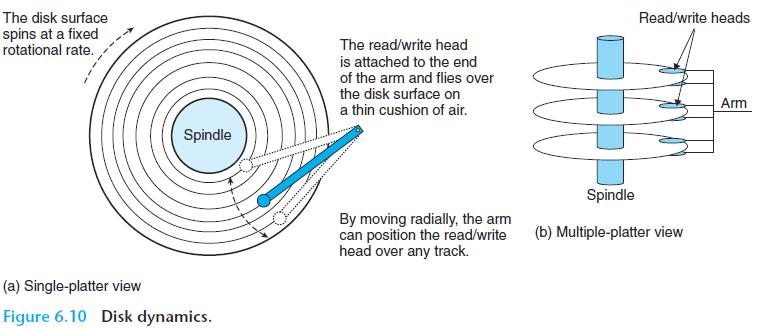

下图简直不能再清晰了。

磁盘以扇区大小的块为单位读写数据，访问时间主要包括三部分：寻道时间、旋转延迟、传输时间。

实际的平均寻道时间通常只有标称数据的25%-33%，磁盘访问的局部性是原因之一，局部性有两个原因：一是同一文件产生的连续访问，二是操作系统会尽可能把这些访问调度在一起。

传输时间：传输一个数据块的时间，大多数磁盘控制器都会有一个保存最近传输数据的内建缓存。

逻辑磁盘块

为了对操作系统隐蔽其构造的复杂性，磁盘封装了一个小的硬件/固件设备，称为磁盘控制器，维护着逻辑块号和物理磁盘扇区之间的映射关系。

当操作系统想要执行一个IO操作时，会发送一个命令到磁盘控制器，让它读某个逻辑块号。控制器上的固件执行一个快速表查找，将该逻辑块号翻译成为一个标识其唯一物理扇区（盘面、磁道、扇区）的三元组；然后控制器将读写头移动到相应柱面，读写数据到控制器上的小缓冲区中，然后将它们复制到主存（具体过程见后文）。

注意：这里的小缓冲区即磁盘的内建缓存，可以理解为磁盘的小cache。

I/O的连接

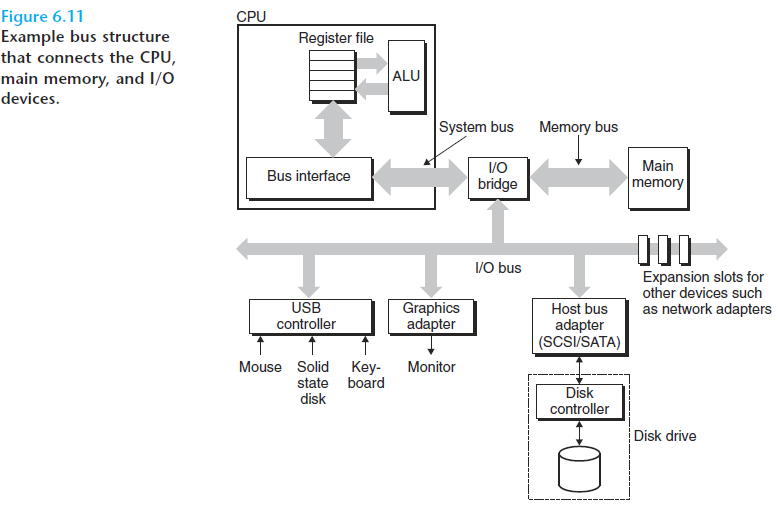

系统总线和内存总线是与CPU相关的，I/O总线不同，它与底层设计无关。下图展示了一个典型的I/O总线结构。

磁盘的访问

假设该系统使用内存映射I/O，地址空间中为I/O设备保留的地址称为一个I/O端口。当一个设备连接到总线时，它被映射到一个或多个端口。

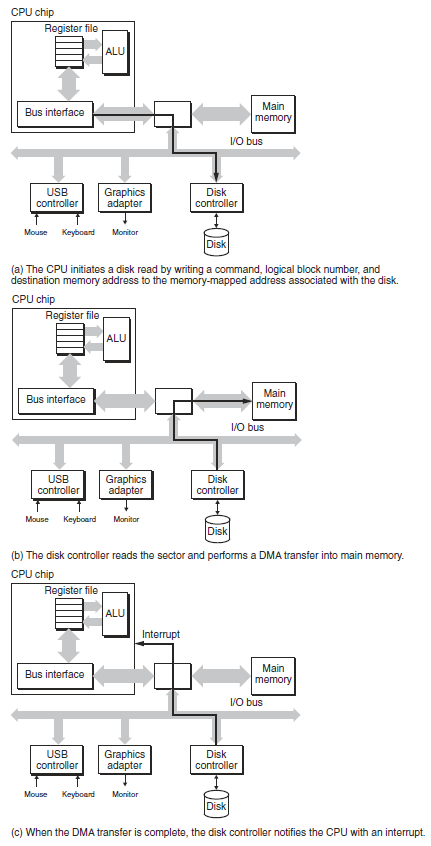

具体过程如图所示。注意：

• 这里涉及到了存储器层次结构中不能跨层传输的问题，即磁盘中的数据必须先存在主存中，才可以由CPU访问。
• IO进行的时候，CPU会跑掉做其他的事情。这种由设备自己执行读或写总线事务而不需要CPU干涉的过程，称为直接内存访问（DMA），这种数据传送称为DMA传送。
• 扇区内容存储在主存后，磁盘控制器会发送一个中断信号给CPU。

固态硬盘 SSD

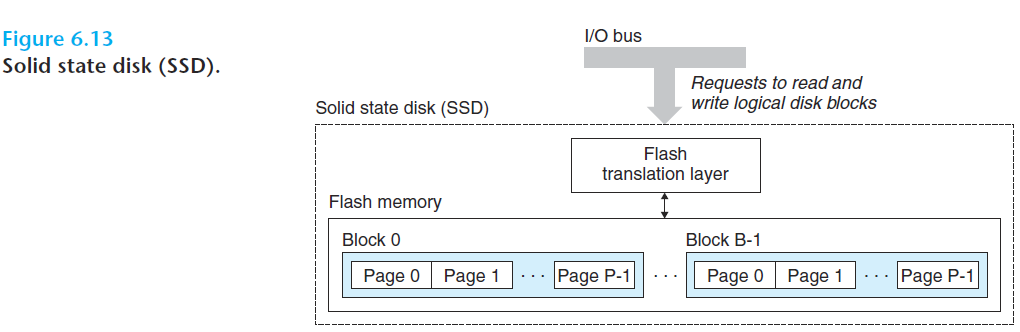

SSD是一种基于闪存的存储技术，一个SSD由闪存芯片和闪存翻译层组成：

• 闪存芯片：替代传统旋转磁盘的机械驱动器。
• 闪存翻译层：一个硬件/固件设备，相当于磁盘控制器，将对逻辑块的请求翻译成对底层物理设备的访问。

• 数据以页为单位进行读写。只有一页所属的块整个被擦除后，才能写这一页（通常指该块所有位设为1）。
• 随机读和写存在性能差别由底层闪存基本属性决定。但由于无移动部件，因此比旋转磁盘更快，能耗更低，也更结实。缺点在于反复写之后，闪存块会磨损，从而SSD容易磨损。

参考

1. 《深入理解计算机系统》第6章 存储器层次结构
2. 《计算机组成与设计 硬件/软件接口》第5章 大容量和高速度：开发存储器层次结构
