实验1 8086汇编指令编码与调试

一、实验目的

1. 掌握8086CPU、寄存器、内存（包括栈空间）的基础知识

2. 掌握汇编源程序组成与结构

3. 理解和掌握寄存器间接寻址方式[bx]

4. 掌握汇编指令mov, add, sub, jmp, push, pop，loop的用法，理解高级语言的表达和抽象机制

5. 熟练掌握使用debug工具编写和调试x86汇编命令的方法

6. 掌握汇编语言源程序编写→汇编→链接→调试的工具和方法

二、实验结论

　　任务2：

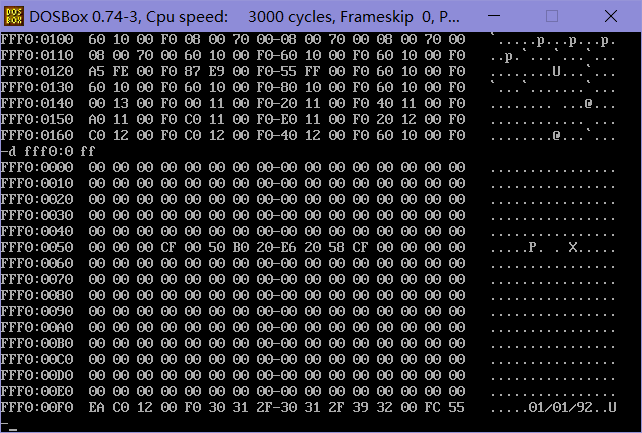

　　1.在debug中，使用d命令查看生产日期



 　　2.使用e命令修改生产时期所在的内存单元，修改后，再次使用d命令查看



 　　结论：不能修改，因为没有该段的修改权限；

　　

　　任务3：

　　1.在debug中使用e命令修改内存单元

　　

-e 073f:0100 01 32 02 34 03 36
-d 073f:0100 L6



 　　2.在debug中使用f命令批量填充内存单元

　　

-f 073f:0100 0f9f 03 04



 　　任务4：　

-a

mov ax, 20

mov ds, ax

mov ss, ax

mov sp, 30

push [0] ; 执行后，寄存器(sp) = ____

push [2] ; 执行后，寄存器(sp) = ____

push [4] ; 执行后，寄存器(sp) = ____

push [6] ; 执行后，寄存器(sp) = ____

pop [6] ; 执行后，寄存器(sp) = ____

pop [4] ; 执行后，寄存器(sp) = ____

pop [2] ; 执行后，寄存器(sp) = ____

pop [0] ; 执行后，寄存器(sp) = ____

填空结果：2E,2C,2A,28,2A,2C,2E,30

　　debug调试：



　　问题一：逻辑地址为 20：30，物理地址为 00230H

　　问题二：单步调试到汇编指令 push [6] 执行结束， pop [6] 执行之前，使用 d 20:20 2f 查看此时栈空间数据



 　　问题三：汇编指令 pop [0] 指令执行结束后，使用d命令 d 20:0 7 查看此时数据空间内的数据是否有变化

　　结论：没有变化　



　问题四：如果把最后四条指令改成截图中的顺序， pop [6] 指令执行结束后，使用d命令 d 20:0 7查看此时数据空间内的数据是否有变化

　　结论：有变化，出栈顺序为7080 5060 3040 1020



　　任务5：

　　问题1：使用t命令单步执行 mov ss, ax 时，是单步执行完这一条指令就暂停了吗？后面的指令 movsp, 30 是什么时候执行的？

 　　结论：用t命令执行时，mov ss,ax和mov sp,30一起被执行了；



　　问题2：根据汇编指令，前三条指令执行后，00220H ~ 0022fH被设置为栈空间。并且，初始时，已通过f命令将初始栈空间全部填充为0。观察单步调试时，栈空间00220H ~ 0022fH内存单元值的变化，特别是图示中黄色下划线表示出的数据值。根据实验观察，尝试思考和分析原因。



 　　结论：这里的数据值对应了SC:IP中的内容；

　　任务6：

　　1.程序源码

assume cs:code

code segment
start:
    mov cx,10
    mov dl,'0'
      s:mov ah,2
    int 21h
    add dl,1
    loop s

    mov ah,4ch
    int 21h
code ends
end start

　　2.使用masm、link对程序汇编链接过程；

　　

　　可执行程序task5.exe的运行结果



 　　3.在debug中查看task5.exe的程序段前缀PSP



 　　任务7：

　　1.补全后的完整源码

assume cs:code
code segment
    mov ax,cs
    mov ds,ax
    mov ax,0020h
    mov es,ax
    mov bx,0
    mov cx,17
    s:mov al,[bx]
    mov es:[bx],al
    inc bx
    loop s

    mov ax,4c00h
    int 21h
code ends
end

填空依据：

　　第一空：从开头开始复制，cs为程序的段寄存器，指向程序段的开头；

　　第二空：mov ax, 4c00h 之前的指令长度为17个字节，每次循环通过al 复制一个字节，要循环17次；

　　2.在debug中调试，使用g命令将程序执行到 loop s 之后、 mov ax, 4c00h 之前；



 　　使用u命令对0:200h开始的内存单元反汇编，确认是否把task7.asm中line3-line12的代码复制到了目标内存空间。



 　　复制成功；

三、实验总结

　　通过本次实验，我基本掌握了在debug中的一些常用指令的运用；学会了使用masm、link得到可执行程序的方法；掌握了在执行指令期间内存的变化情况；
