实验5：开源控制器实践——POX

实验要求

（一）基本要求

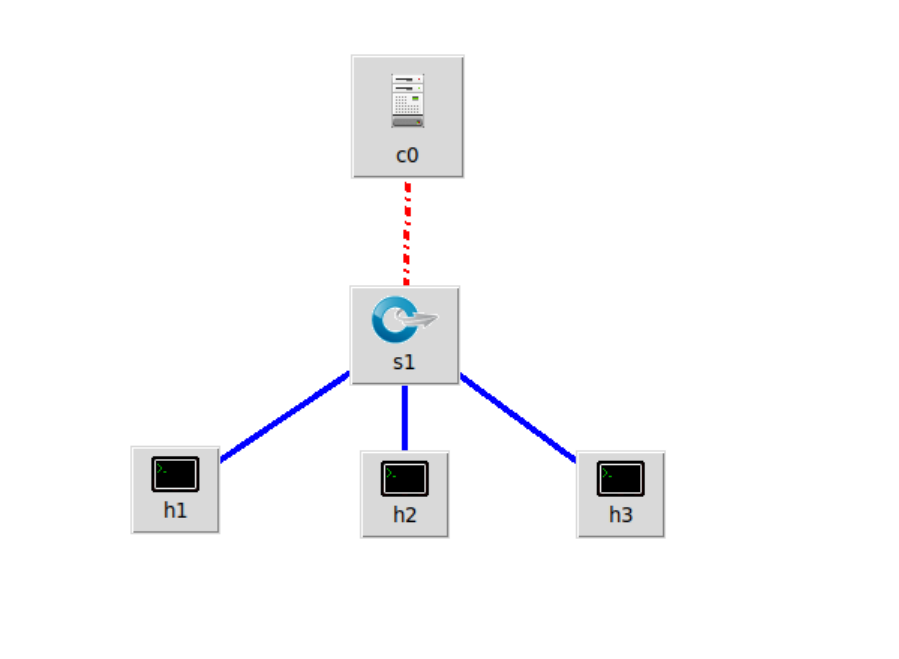

1.搭建下图所示SDN拓扑，协议使用Open Flow 1.0，控制器使用部署于本地的POX（默认监听6633端口）

搭建拓扑

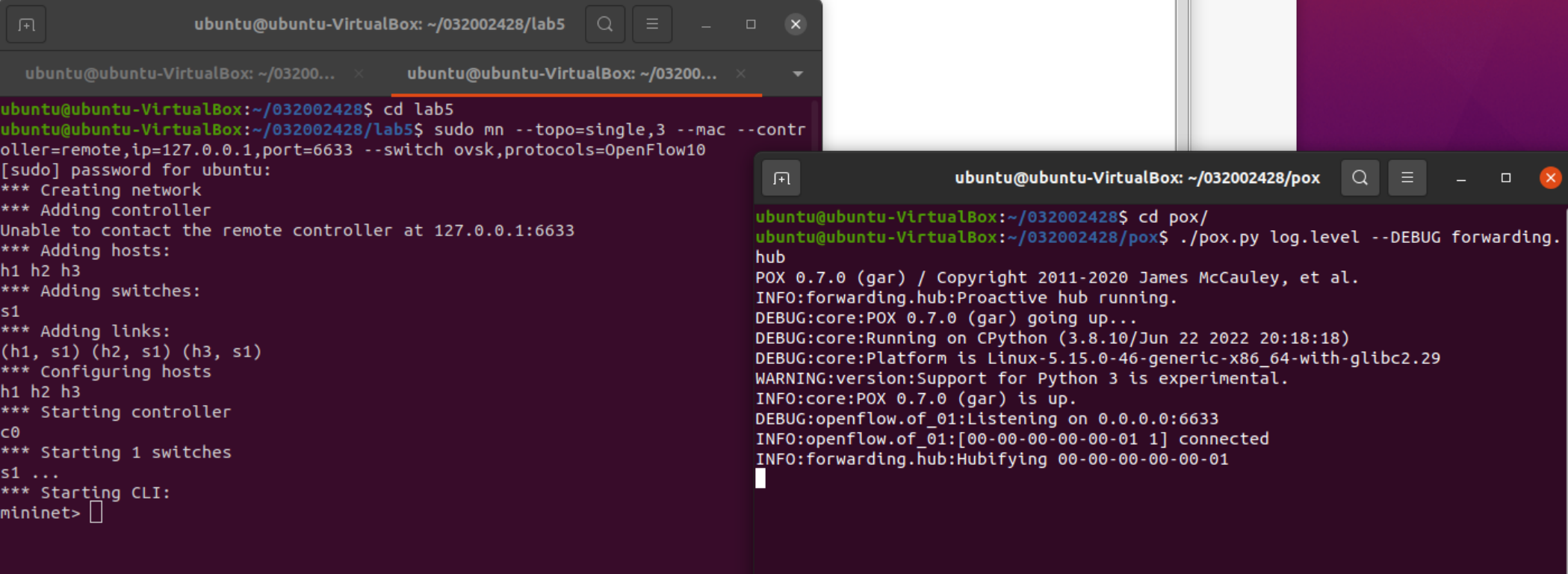

开启pox

2.阅读Hub模块代码，使用 tcpdump 验证Hub模块；
利用Mininet的xterm开启h2 h3的命令行终端，在h2和h3使用tcpdump开启抓包（抓取eth0端口）

h1 ping h2（发现h2和h3都能接收到数据包）
h1 ping h3（发现h2 和h3都能接收到数据包）

Hub模块的功能：在每个交换机上安装泛洪通配符规则，将数据包广播转发，此时交换机等效于集线器，所有主机都能接收到数据包。

3.阅读L2_learning模块代码，画出程序流程图，使用 tcpdump 验证Switch模块。

流程图

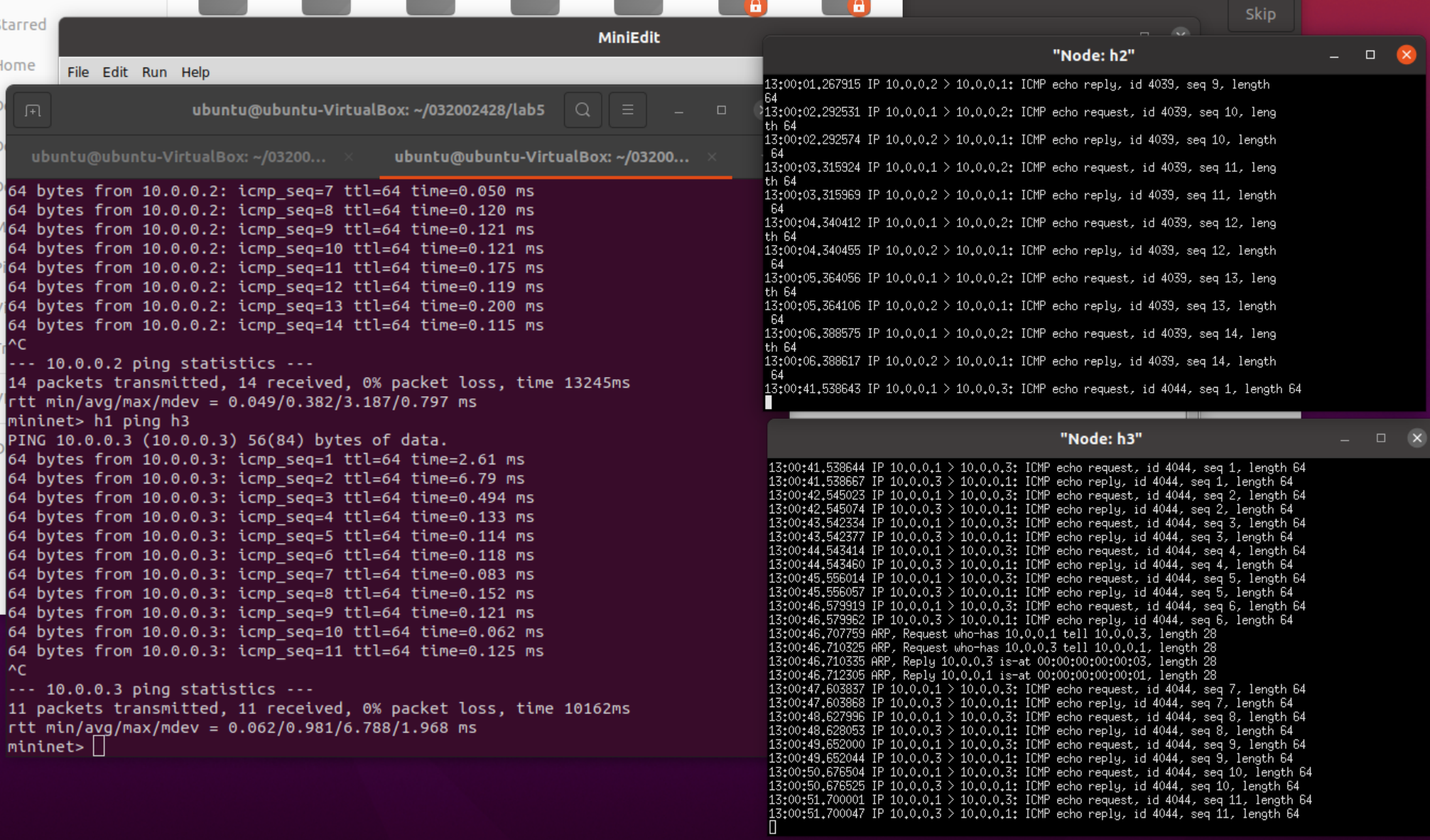

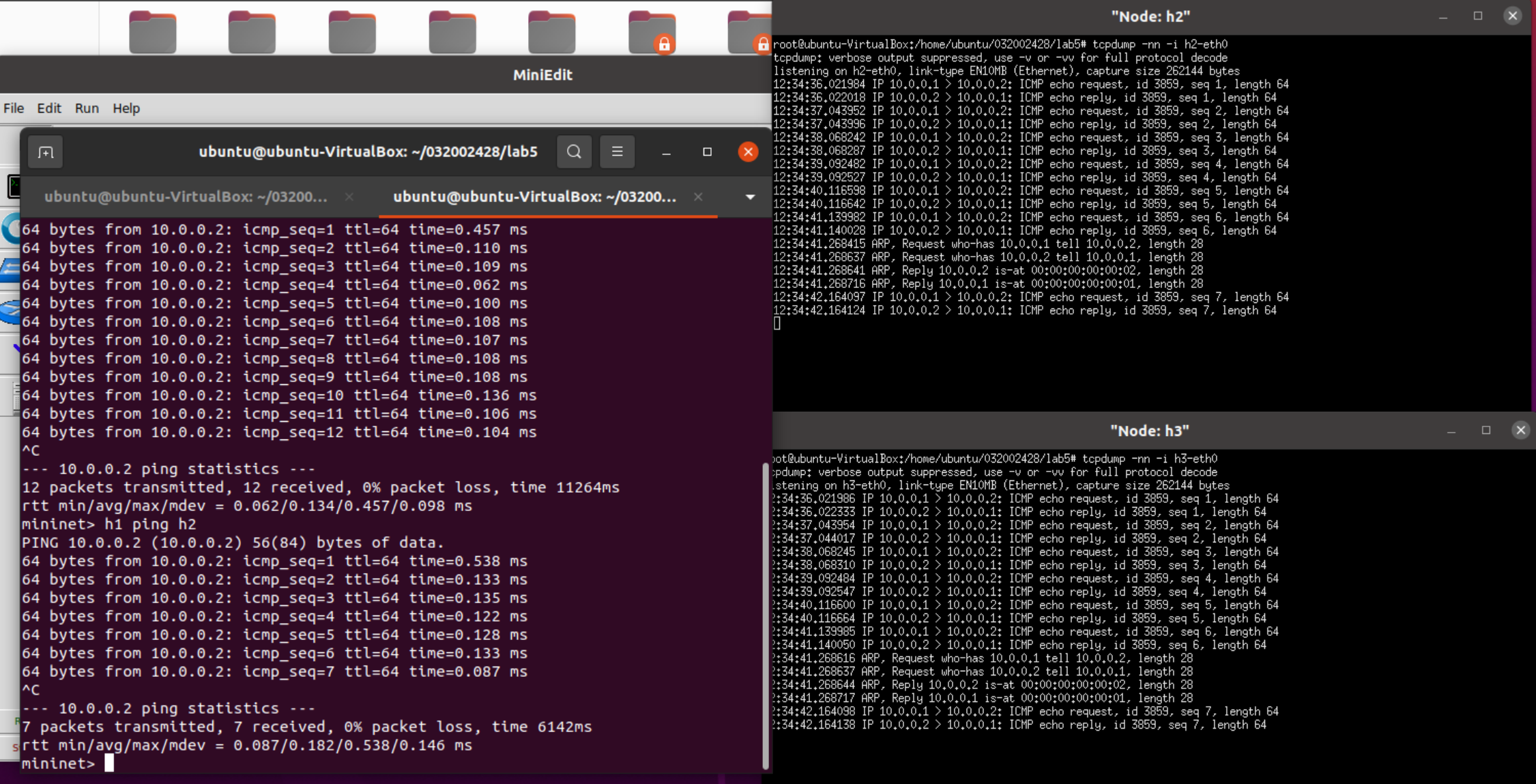

利用Mininet的xterm开启h2 h3的命令行终端，在h2和h3使用tcpdump开启抓包（抓取eth0端口）

h1 ping h2（只有h2能够收到数据包）
h1 ping h3（只有h3能够收到数据包）

Switch模块的功能让OpenFlow交换机实现L2自学习，当它进行L2地址学习时，它会与尽可能多的字段做匹配，实现流规则多样化，在测试中，某一主机ping特定主机时，除了特定主机外，其他主机不会接收到数据包。

（二）进阶要求

1.重新搭建（一）的拓扑，此时交换机内无流表规则，拓扑内主机互不相通；编写Python程序自定义一个POX模块SendFlowInSingle3，并且将拓扑连接至SendFlowInSingle3（默认端口6633），实现向s1发送流表规则使得所有主机两两互通。

python代码

import pox.openflow.libopenflow_01 as of
from pox.openflow.of_json import *


def _handle_ConnectionUp(event):
    msg = of.ofp_flow_mod()
    msg.priority = 1
    msg.match.in_port = 1
    msg.actions.append(of.ofp_action_output(port=2))
    msg.actions.append(of.ofp_action_output(port=3))
    event.connection.send(msg)

    msg = of.ofp_flow_mod()
    msg.priority = 1
    msg.match.in_port = 2
    msg.actions.append(of.ofp_action_output(port=1))
    msg.actions.append(of.ofp_action_output(port=3))
    event.connection.send(msg)

    msg = of.ofp_flow_mod()
    msg.priority = 1
    msg.match.in_port = 3
    msg.actions.append(of.ofp_action_output(port=1))
    msg.actions.append(of.ofp_action_output(port=2))
    event.connection.send(msg)


def launch():
    core.openflow.addListenerByName("ConnectionUp", _handle_ConnectionUp)

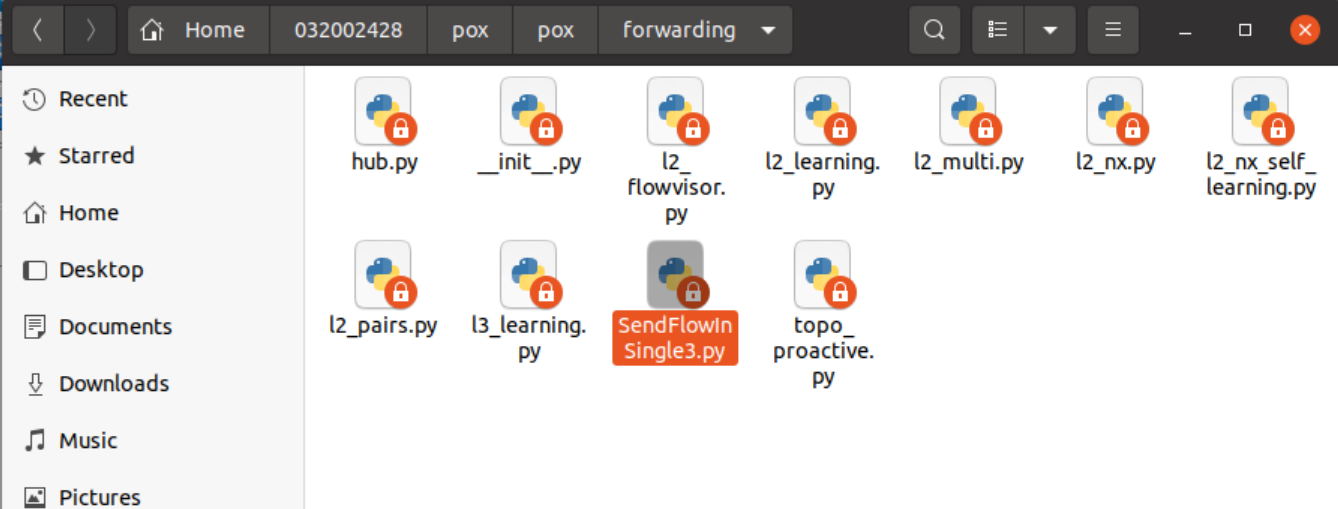

将py代码文件命名为 SendFlowInSingle3.py,并保存forwarding目录下

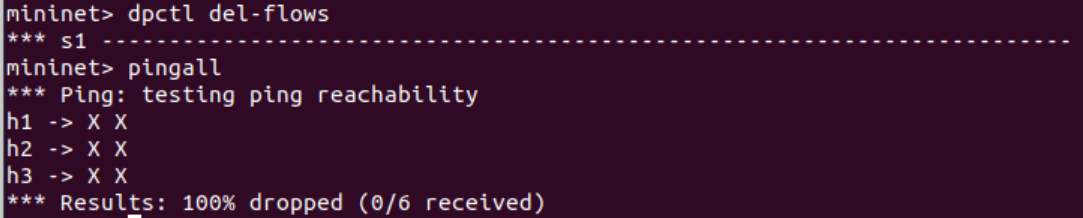

使用dpctl del-flows命令删除流表

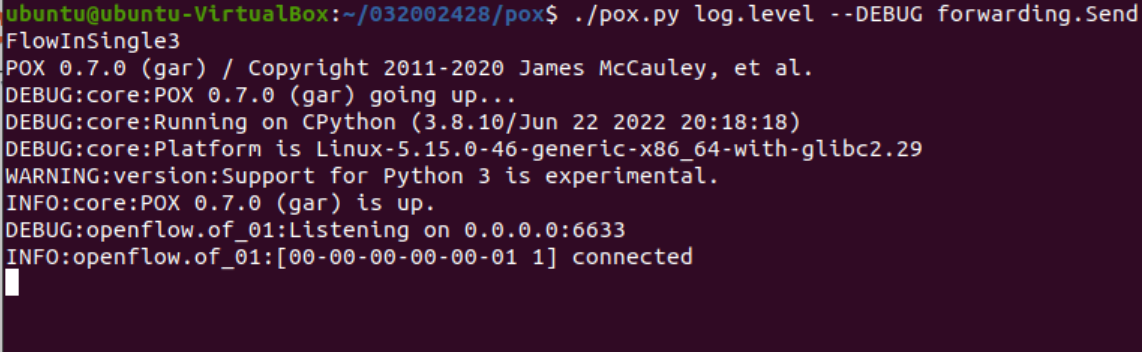

运行SendFlowInSingle3模块后

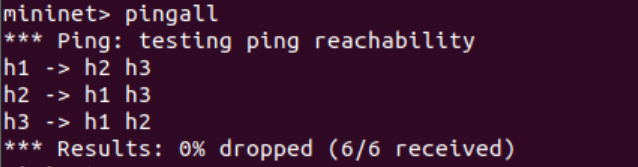

所有主机两两相通

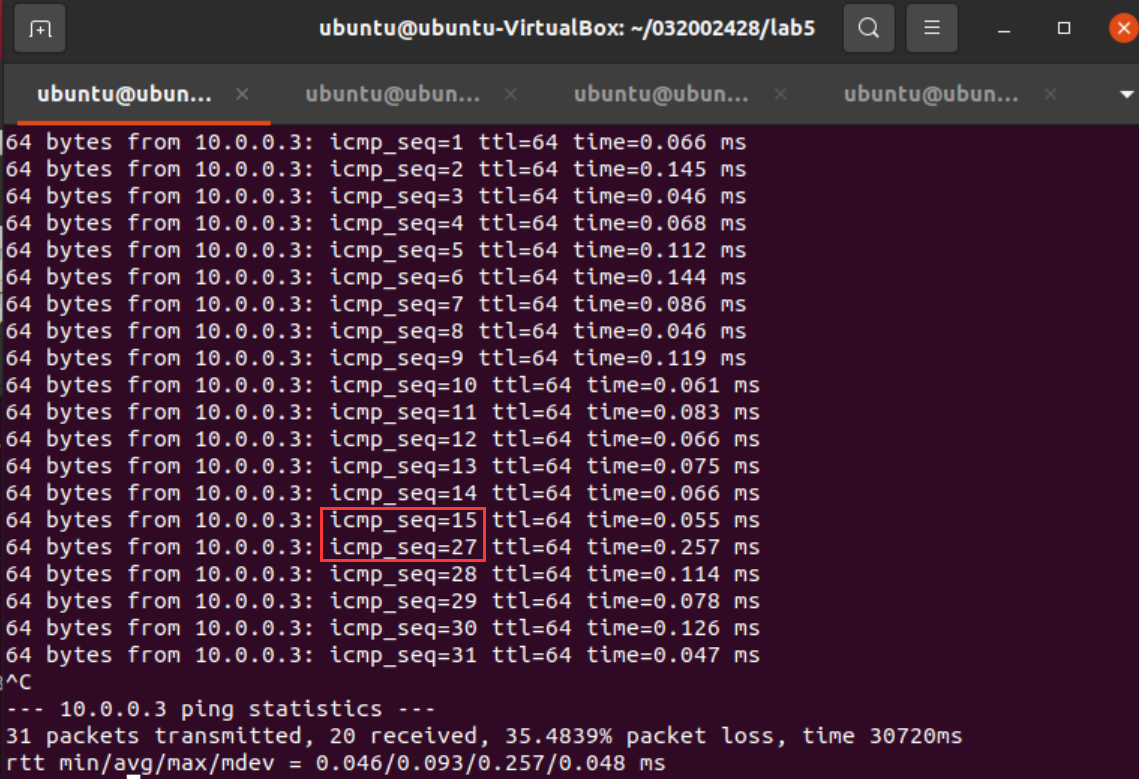

2.基于进阶1的代码，完成ODL实验的硬超时功能。

python代码

from pox.core import core
import pox.openflow.libopenflow_01 as of

class SendPoxHardTimeOut(object):
    def __init__(self):
        core.openflow.addListeners(self)
    def _handle_ConnectionUp(self, event):
        msg = of.ofp_flow_mod()  # 使用ofp_flow_mod()方法向交换机下发流表
        msg.priority = 1
        msg.match.in_port = 1
        msg.actions.append(of.ofp_action_output(port=2))
       # msg.actions.append(of.ofp_action_output(port=3))
        event.connection.send(msg)

        msg = of.ofp_flow_mod()
        msg.priority = 1
        msg.match.in_port = 2
        msg.actions.append(of.ofp_action_output(port=1))
        msg.actions.append(of.ofp_action_output(port=3))
        event.connection.send(msg)

        msg = of.ofp_flow_mod()
        msg.priority = 1
        msg.match.in_port = 3
       # msg.actions.append(of.ofp_action_output(port=1))
        msg.actions.append(of.ofp_action_output(port=2))
        event.connection.send(msg)

def launch():
    core.registerNew(SendPoxHardTimeOut)

截图

实验总结

遇到的问题

1.关闭hub模块开启L2_Learning模块时会报错openflow.of_01:Error 98 while binding 0.0.0.0:6633: Address already in use
解决方法：找出进程对应的端口号，并且强行杀死进程
lsof -i：[端口号]找到进程号PID
kill -s 9 [进程号]强行杀死进程

2.运行自定义模块失败
解决方法：一开始直接利用PDF上的命令./pox.py SendPoxHardTimeOut运行失败，需将SendPoxHardTimeOut.py放置pox文件下而非forwarding文件下；若要使用命令./pox.py log.level --DEBUG forwarding.SendFlowInSingle3，需将SendPoxHardTimeOut.py放至forwarding目录下才能成功

3..将SendFlowInSingle3.py转移到pox目录下的forwarding文件时出错
解决方法：利用命令sudo chmod o+w 文件夹名先将文件的只读权限更改，再利用cp命令复制过去

个人心得
我觉得本次实验的进阶部分难度偏大，时间主要花费在进阶实验上，通过查阅资料和咨询同学才完成。通过本次实验，我了解了POX控制器的实验原理及POX的forwarding.hub和forwarding.l2_learning模块。
