IRP cleanup和close的调用时机

在用户态打开一个驱动设备链接时可以获取到一个句柄，这个句柄是基于当前进程的，句柄的值在当前进程的句柄表中作为索引。

调用CreateFile打开一个已存在的内核设备时，会触发设备所在驱动的IRP_MJ_CREATE请求派遣函数。

句柄对应的对象头在内核中用_OBJECT_HEADER结构体来表示，使用!handle 句柄值 即可查看句柄信息。

HANDLE hControl = CreateFile(L"\\\\.\\MyFilterSerialPort", GENERIC_READ | GENERIC_WRITE, 0, 0, OPEN_EXISTING, FILE_ATTRIBUTE_SYSTEM, 0);
if (INVALID_HANDLE_VALUE != hControl)
{
　　printf("open success\n");
　　getchar();
　　HANDLE target = INVALID_HANDLE_VALUE;
　　BOOL bDuplicate = DuplicateHandle(GetCurrentProcess(), hControl, GetCurrentProcess(), &target, DUPLICATE_SAME_ACCESS, FALSE, DUPLICATE_SAME_ACCESS);
　　__asm int 3
　　CloseHandle(hControl);
　　CloseHandle(target);

}

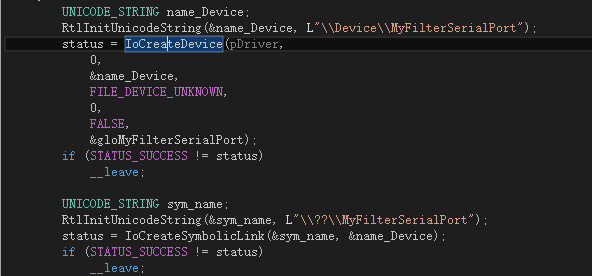

自己在驱动中创建了设备，并创建了设备链接名



并填写了MajorFunction回调函数。

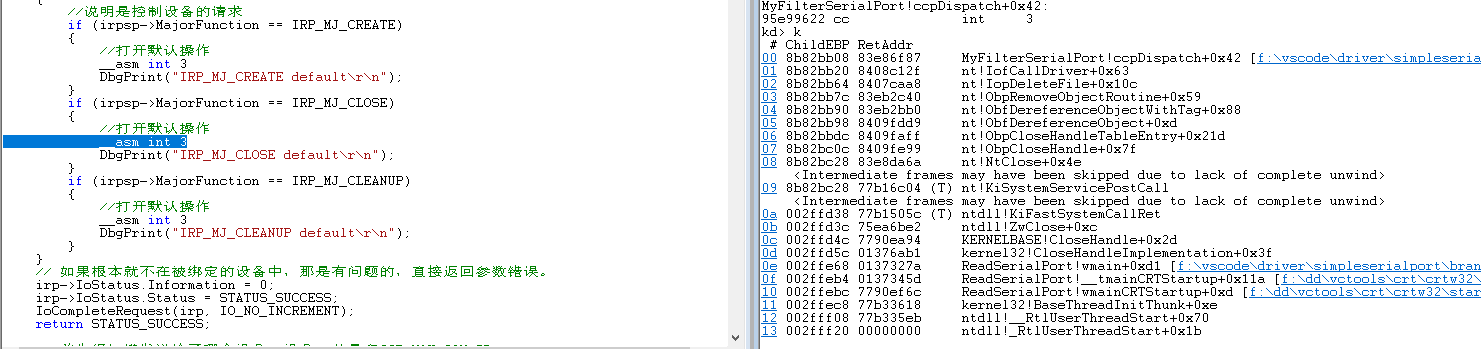

在用户态打开设备时，会触发IRP_MJ_CREATE，下图中注释有问题 IRP_MJ_CLOSE中应该是pointercount为0时会触发IRP_MJ_CLOSE， IRP_MJ_CLEANUP中应该是handlecount为0时会触发此IRP。







在用户态程序中下断点，查看返回的句柄值

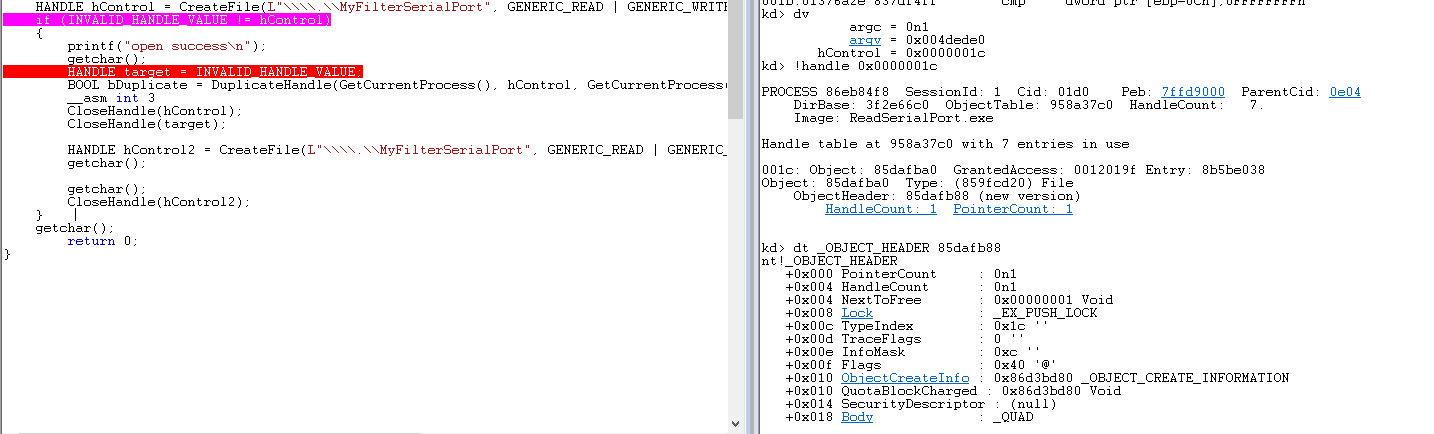

hControl句柄值为0x1c，对应的_OBJECT_HEADER的地址为85dafb88，具体的对象地址为85dafba0  ，距离header偏移0x18，查看对象头中PointerCount 和HandleCount 都为1

kd> dt _OBJECT_HEADER 85dafb88
nt!_OBJECT_HEADER
　　+0x000 PointerCount : 0n1
　　+0x004 HandleCount : 0n1

接下来使用DuplicateHandle在当前进程中复制一份这个句柄，获取到新的句柄，如下

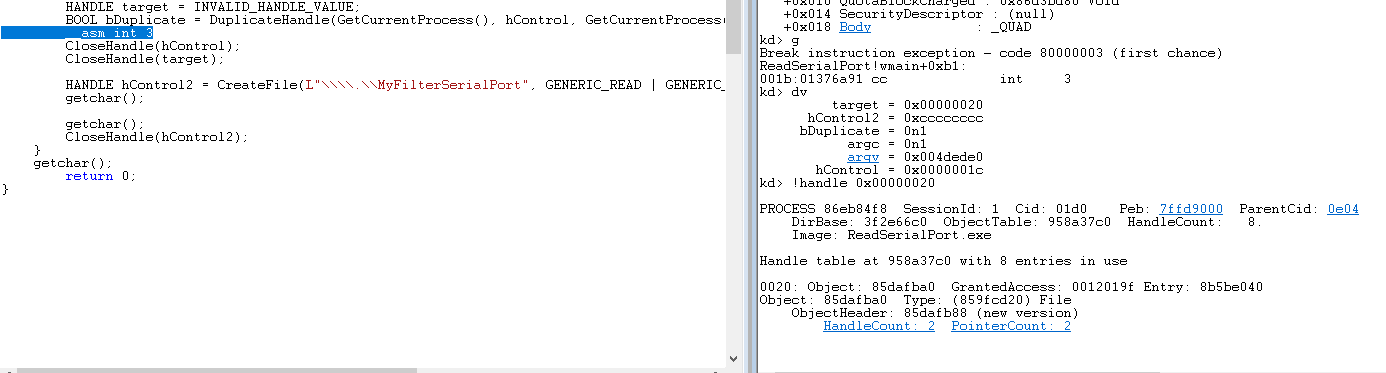

target的值为0x20，查看句柄对应的对象地址也是85dafba0，对象头为85dafb88，跟hControl对应的对象是一样的。

每当在用户态中打开一个对象时，PointerCount 会加1，HandleCount也会加1。因为使用DuplicateHandle复制了句柄，所以此时PointerCount 为2，HandleCount也为2。

调用DuplicateHandle没有触发IRP_MJ_CREATE。

接下来调用CloseHandle

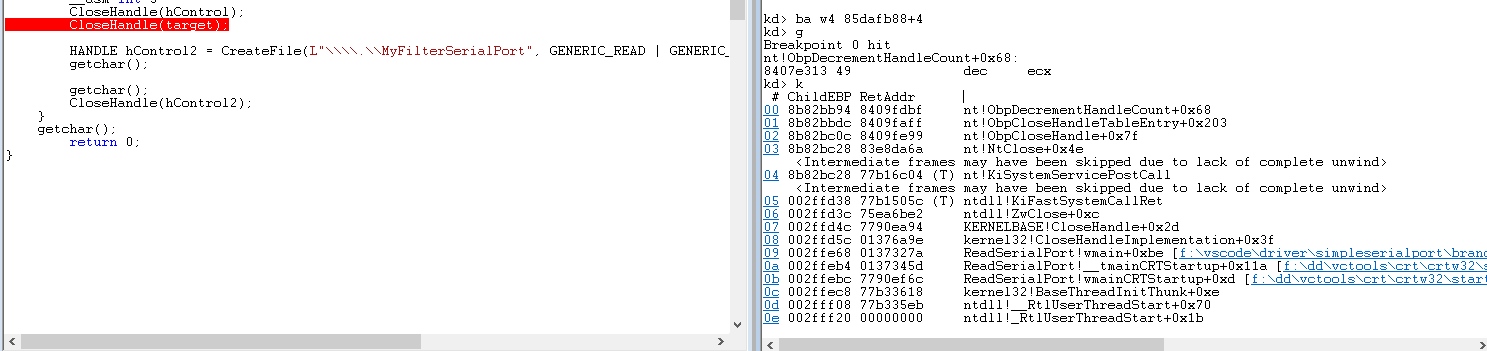

 先使用硬件断点指令对HandleCount内存处下写入内存断点ba w4 85dafb88+4 ，如上图，调用CloseHandle时会调用nt!ObpDecrementHandleCount对HandleCount进行减法操作，当断点断下来后，已经写入了新的数据，

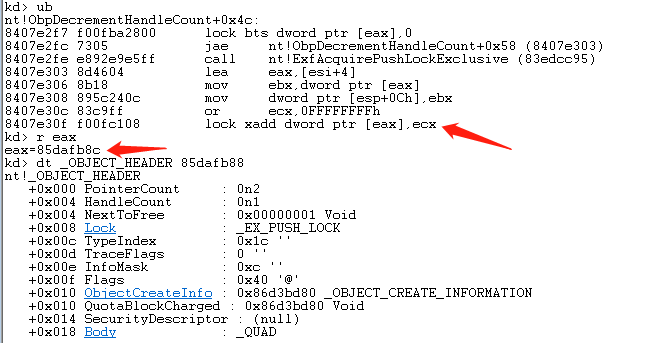

使用ub命令查看nt!ObpDecrementHandleCount+0x68地址前的指令





并没有触发cleanup和close。closeHandle还会调用nt!ObfDereferenceObjectWithTag将PointerCount减1。调用栈为

第二次调用CloseHandle时，会再次将HandleCount减1，如果HandleCount为0，会先触发IRP_MJ_CLEANUP

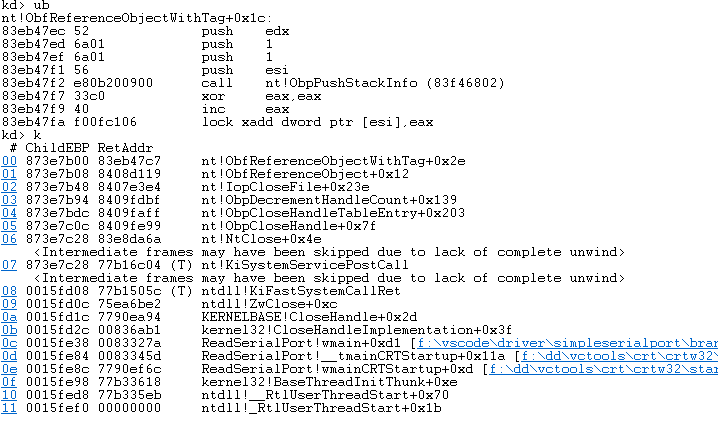

此时对象中PointerCount还是为2，因为在ObfReferenceObjectWithTag中对PointerCount加1了，在IopCloseFile中调用ObfReferenceObject对pointer+1，所以此时pointerCount为2，再在IopCloseFile中调用IofCallDriver触发IRP_MJ_CLEANUP。

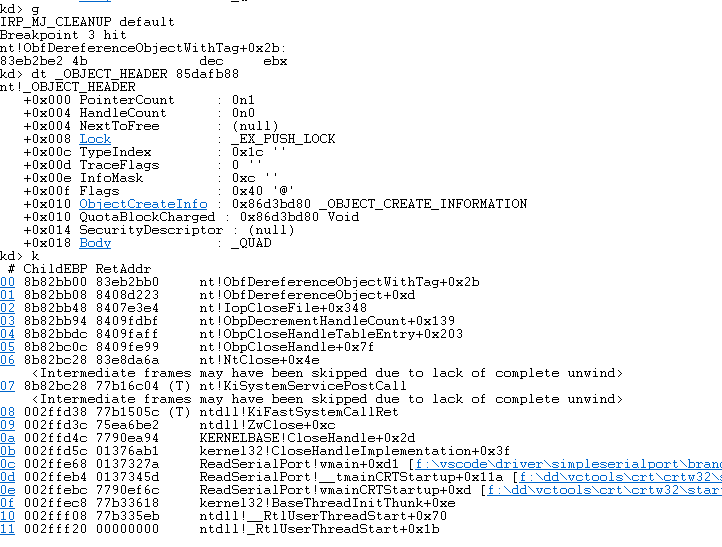

 使用ba w4 85dafb88命令对PointerCount地址下写入断点，可以看到

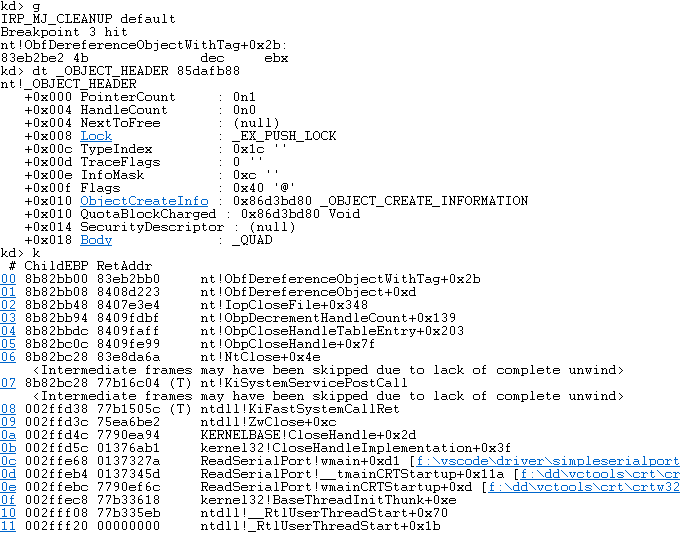

 nt!ObfDereferenceObjectWithTag会修改PointerCount，现在为1，继续运行，再次触发写入断点

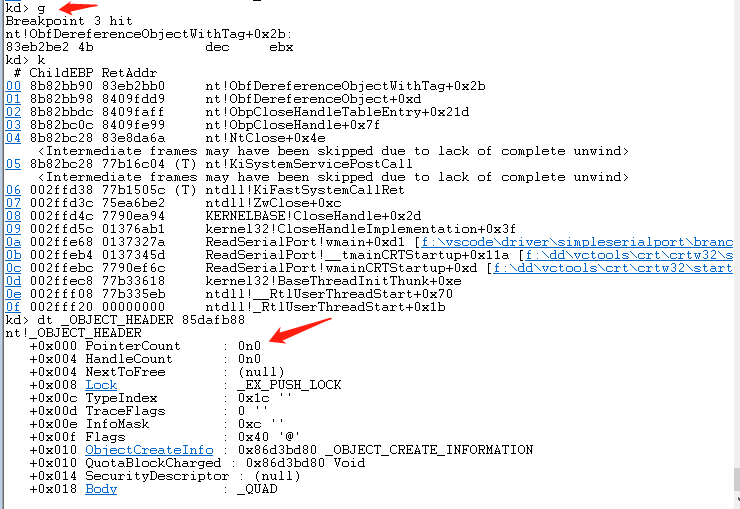

当PointerCount为0时，会触发IRP_MJ_CLOSE，调用栈如下：





总结：调用CloseHandle关闭句柄时，会对HandleCount计数减1，对PointerCount减1，只有当HandleCount减到0时，才会触发IRP_MJ_CLEANUP，只有当PointerCount减到0时，才会触发IRP_MJ_CLOSE。

先触发IRP_MJ_CLEANUP，才会触发IRP_MJ_CLOSE。
