学习串口过滤驱动

在学习Windows内核编程的时候，参考了《Windows内核开发》书籍

首先我们先固定的过滤一个串口，来简化代码，先易后难，后续再扩充代码，过滤所有串口。



基础知识：在注册表中添加串口项

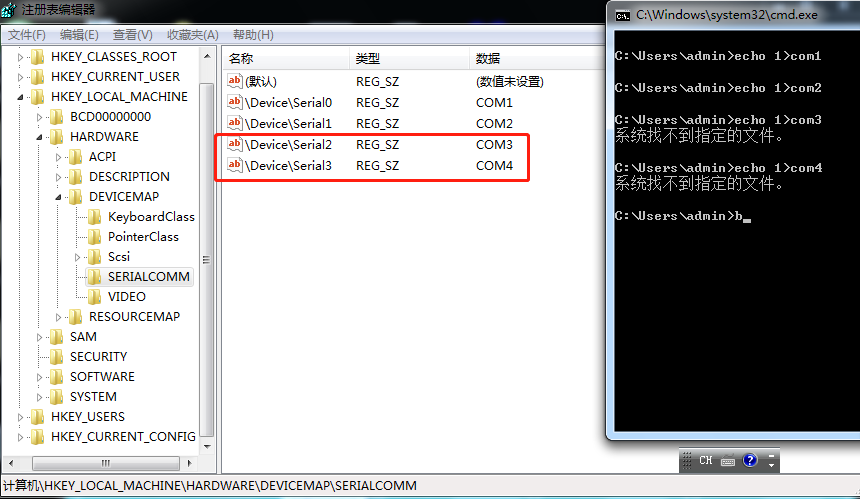

在windows 7 x86中 在注册表HKEY_LOCAL_MACHINE\HARDWARE\DEVICEMAP\SERIALCOMM下 添加项，使用串口工具枚举串口时会显示自己添加的，如下：





串口3   \Device\Serial2  对应COM3  是手动添加的

串口4   \Device\Serial3 对应COM4   是手动添加的

在上图中使用cmd 往串口写数据 COM1和COM2都可以写入，COM3和COM4提示系统找不到对应的文件，那是因为不存在这个串口，在驱动中创建此设备就可以打开。

也就是说，如果要虚拟串口，我们要在注册表中添加上面的信息，然后还要在驱动创建对应的设备，保证可以打开。



下面代码可以监控对串口1写的操作，并打印数据。

#include <ntddk.h>
#define NTSTRSAFE_LIB
#include <ntstrsafe.h>

PDEVICE_OBJECT gloFltObj = NULL;
PDEVICE_OBJECT gloTopDev = NULL;
PDEVICE_OBJECT gloCOM5 = NULL;
void DriverUnload(PDRIVER_OBJECT pDriver)
{
　　// 首先解除绑定
　　if (NULL != gloTopDev)
　　{
　　　　IoDetachDevice(gloTopDev);
　　　　gloTopDev = NULL;
　　}
　　if (NULL != gloFltObj)
　　{
　　　　IoDeleteDevice(gloFltObj);
　　　　gloFltObj = NULL;
　　}

　　// 睡眠5秒。等待所有irp处理结束
　　//interval.QuadPart = (5 * 1000 * DELAY_ONE_MILLISECOND);
　　//KeDelayExecutionThread(KernelMode, FALSE, &interval);

　　return;
}

NTSTATUS ccpDispatch(PDEVICE_OBJECT device, PIRP irp)
{
　　PIO_STACK_LOCATION irpsp = IoGetCurrentIrpStackLocation(irp);
　　NTSTATUS status;
　　ULONG i, j;

　　
　　if (gloFltObj == device)
　　{
　　　　// 所有电源操作，全部直接放过。
　　　　if (irpsp->MajorFunction == IRP_MJ_POWER)
　　　　{
　　　　　　// 直接发送，然后返回说已经被处理了。
　　　　　　PoStartNextPowerIrp(irp);
　　　　　　IoSkipCurrentIrpStackLocation(irp);
　　　　　　return PoCallDriver(gloTopDev, irp);
　　　　}
　　　　// 此外我们只过滤写请求。写请求的话，获得缓冲区以及其长度。
　　　　// 然后打印一下。
　　　　if (irpsp->MajorFunction == IRP_MJ_WRITE)
　　　　{
　　　　　　// 如果是写，先获得长度
　　　　　　ULONG len = irpsp->Parameters.Write.Length;
　　　　　　// 然后获得缓冲区
　　　　　　PUCHAR buf = NULL;
　　　　　　if (irp->MdlAddress != NULL)
　　　　　　　　buf =(PUCHAR)MmGetSystemAddressForMdlSafe(irp->MdlAddress, NormalPagePriority);
　　　　　　else
　　　　　　　　buf = (PUCHAR)irp->UserBuffer;
　　　　　　if (buf == NULL)
　　　　　　　　buf = (PUCHAR)irp->AssociatedIrp.SystemBuffer;

　　　　　　// 打印内容
　　　　　　for (j = 0; j<len; ++j)
　　　　　　{
　　　　　　　　DbgPrint("comcap: Send Data: %2x\r\n",buf[j]);
　　　　　　}
　　　　}

　　　　// 这些请求直接下发执行即可。我们并不禁止或者改变它。
　　　　IoSkipCurrentIrpStackLocation(irp);
　　　　return IoCallDriver(gloTopDev, irp);
　　}

　　// 如果根本就不在被绑定的设备中，那是有问题的，直接返回参数错误。
　　irp->IoStatus.Information = 0;
　　irp->IoStatus.Status = STATUS_INVALID_PARAMETER;
　　IoCompleteRequest(irp, IO_NO_INCREMENT);
　　return STATUS_SUCCESS;
}

void createFilterDevice(PDRIVER_OBJECT pDriver)
{
　　UNICODE_STRING name_str;
　　PFILE_OBJECT fileobj = NULL;
　　PDEVICE_OBJECT portdevobj = NULL;
　　PDEVICE_OBJECT topDev = NULL;
　　RtlInitUnicodeString(&name_str, L"\\Device\\Serial1");
　　PDEVICE_OBJECT pFltObj = NULL;
　　NTSTATUS status = STATUS_SUCCESS;
　　__try
　　{
　　　　// 打开设备对象
　　　　status = IoGetDeviceObjectPointer(&name_str, FILE_ALL_ACCESS, &fileobj, &portdevobj);
　　　　if (STATUS_SUCCESS != status)
　　　　　　__leave;
　　　　// 生成设备，然后绑定之。
　　　　status = IoCreateDevice(pDriver, 0, NULL, portdevobj->DeviceType, 0, FALSE, &pFltObj);

　　　　if (status != STATUS_SUCCESS)
　　　　　　__leave;
　　　　// 拷贝重要标志位。
　　　　if (portdevobj->Flags & DO_BUFFERED_IO)
　　　　　　pFltObj->Flags |= DO_BUFFERED_IO;
　　　　if (portdevobj->Flags & DO_DIRECT_IO)
　　　　　　pFltObj->Flags |= DO_DIRECT_IO;
　　　　
　　　　if (portdevobj->Characteristics & FILE_DEVICE_SECURE_OPEN)
　　　　　　pFltObj->Characteristics |= FILE_DEVICE_SECURE_OPEN;
　　　　pFltObj->Flags |= DO_POWER_PAGABLE;
　　　　// 绑定一个设备到另一个设备上
　　　　topDev = IoAttachDeviceToDeviceStack(pFltObj, portdevobj);
　　　　if (topDev == NULL)
　　　　{
　　　　　　__leave;
　　　　}
　　　　gloTopDev = topDev;
　　　　// 设置这个设备已经启动。
　　　　pFltObj->Flags = pFltObj->Flags & ~DO_DEVICE_INITIALIZING;
　　　　gloFltObj = pFltObj;
　　　　status = STATUS_SUCCESS;
　　}
　　__finally
　　{
　　　　if (NULL != fileobj)
　　　　{
　　　　　　ObDereferenceObject(fileobj);
　　　　　　fileobj = NULL;
　　　　}
　　　　if (NULL == topDev && NULL != pFltObj)
　　　　{
　　　　　　// 如果绑定失败了，销毁设备，重新来过。
　　　　　　IoDeleteDevice(pFltObj);
　　　　　　pFltObj = NULL;
　　　　　　status = STATUS_UNSUCCESSFUL;
　　　　}
　　}
　　return;
}
NTSTATUS DriverEntry(PDRIVER_OBJECT pDriver, PUNICODE_STRING pRegistryPath)
{
　　__try
　　{
　　　　__asm int 3
　　}
　　__except (EXCEPTION_EXECUTE_HANDLER)
　　{

　　}
　　
　　if (pRegistryPath)
　　{
　　　　KdPrint(("%wZ\r\n", pRegistryPath));
　　}

　　//打开串口 过滤 添加dispatch函数
　　if (NULL != pDriver)
　　{
　　　　pDriver->DriverUnload = DriverUnload;
　　　　size_t i;
　　　　// 所有的分发函数都设置成一样的
　　　　for (i = 0; i<IRP_MJ_MAXIMUM_FUNCTION; i++)
　　　　{
　　　　　　pDriver->MajorFunction[i] = ccpDispatch;
　　　　}
　　}
　　createFilterDevice(pDriver);
　　return STATUS_SUCCESS;
}



创建虚拟串口的代码如下：

　　UNICODE_STRING name_COM5;
　　RtlInitUnicodeString(&name_COM5, L"\\Device\\Serial4");  //串口5  这个应该还需要修改注册表  才可以被搜索到
　　NTSTATUS status = IoCreateDevice(pDriver, 0, &name_COM5, FILE_DEVICE_UNKNOWN, 0, FALSE, &gloCOM5);
　　if (STATUS_SUCCESS == status)
　　{
　　　　UNICODE_STRING sym_name_COM5;
　　　　RtlInitUnicodeString(&sym_name_COM5, L"\\??\\COM5");
　　　　status = IoCreateSymbolicLink(&sym_name_COM5, &name_COM5);
　　}
