高压探头可以测负极性电压吗？

一、核心结论：负极性电压可测性，取决于探头类型与设计特性
高压探头能否对负极性电压进行有效测量，不存在统一答案，核心判定依据在于探头的结构设计方案及核心技术参数。不同类型的高压探头，其负极性电压测量能力存在显著差异：
单端高压探头：多数通用规格单端探头（例如 100:1 衰减比型号）具备负极性电压测量能力。这类探头的核心工作原理是借助电阻分压器结构，将高压信号衰减至示波器可适配的量程范围，电压极性仅会改变信号的相位特征，不会影响测量的可行性。但需特别注意，部分早期模拟制式探头（如 Pintek HVP-40M 型号）在产品说明中明确标注“仅限正极性直流测量”，此类探头若用于负极性电压测试，可能导致测量数据失效甚至探头损坏，需严格规避。
差分高压探头：天生具备正负双极性电压测量适配性，其采用的“差模信号采集”架构，可直接捕获两个测试点之间的电压差值。无论参考点电位高低，均能精准还原负极性信号的真实数值，例如泰克 TDP0500 型号差分探头，可支持 ±42V 范围的差分输入。
关键判断准则：查阅高压探头的产品说明书，重点关注“输入电压范围”标注信息。若明确标注“±X kV”或“支持负极性测量”，则可安全用于负极性电压测试；若仅标注“0~X kV”且无任何极性相关说明，需谨慎操作，建议在正式测量前完成校准验证，避免测量风险。

二、测量原理：极性不干扰衰减核心，参考基准是关键
高压探头的核心功能定位是实现电压信号的衰减与隔离，其核心测量原理不受电压极性的影响，仅需重点关注参考基准的设定：
单端探头的负极性测量逻辑：单端高压探头以“参考地”作为测量基准，当被测点的电位低于参考地电位时，示波器终端会呈现负极性数值。以测量 -500V 电压为例，具备 100:1 衰减比的单端探头会将该信号衰减为 -5V，此时需开启示波器的“负极性显示”功能，才能直观呈现真实的电压极性与数值。
差分探头的极性适配优势：与单端探头不同，差分探头无需依赖公共参考地，可直接对两个测试点的电位差进行测量。假设测试点 A 电位为 -800V、测试点 B 电位为 0V，差分探头可直接输出 -800V 的真实信号，且具备较强的抗共模干扰能力（共模抑制比 CMRR≥60dB），确保测量数据的稳定性。
核心注意事项：无论采用哪种类型的高压探头，测量前均需确保“极性设置与实际信号相匹配”。其中，单端探头需将接地夹可靠连接至正确的参考地；差分探头则需准确区分“+”“-”输入端，遵循“红色接高电位、黑色接低电位”的连接规范，避免因极性接反导致测量数据失真。

三、实操规范：三步完成负极性电压精准测量
1. 测量前准备：设备与环境双重核查
设备核查：优先选用产品说明中标注“支持负极性测量”的高压探头，使用兆欧表检测探头绝缘电阻（使用中探头绝缘电阻需不低于 1GΩ），同时确认接地线完好无损，接地电阻需控制在 4Ω 以内；
示波器设置：将示波器输入阻抗调整为 1MΩ（确保与探头阻抗匹配），开启“负极性显示”功能，关闭“自动极性翻转”模式，防止仪器自动修正信号极性导致测量误差；
环境要求：测量环境湿度需控制在 80% 以下，测试区域需铺设耐压等级≥10kV 的绝缘胶垫，移除周边无关金属物品，降低放电风险。

2. 连接与校准：坚守“接地优先”原则
单端探头连接：先将接地夹可靠连接至参考地（确保接地回路电阻＜0.1Ω），再将探头探针连接至测试点；接地线长度需控制在 5cm 以内，高频场景下建议使用专用接地弹簧；
差分探头连接：直接将探头“+”“-”输入端对应连接至两个测试点两端，无需额外接地，避免形成地回路引发干扰；
校准流程：将探头输入端短路，调节偏移电位器使输出信号归零；采用标准负极性信号源（如 -1kV 直流信号）进行校准，确保测量幅度误差控制在 3% 以内。

3. 数据读取与误差控制
代数运算原则：测量多个串联负载的总电压时，需保留各测点电压的正负号进行代数相加。例如，测试点 A 对地电压为 -500V、测试点 B 对地电压为 1500V，两者总电压应为 -500V + 1500V = 1000V，不可直接叠加电压绝对值计算；
噪声抑制：开启示波器 20MHz 带宽限制功能与高分辨率采集模式，将平均采集次数设置为 16-64 次，减少高频干扰对负极性弱信号测量的影响，提升数据准确性。

四、安全红线：四大核心禁忌不可触碰
个人防护：测量过程中必须佩戴 Class 0 级及以上绝缘手套（耐压等级≥1000V AC）、阻燃防护服与护目镜，严禁徒手接触金属测试端，防止高压触电；
参考地一致性：多探头同时测量时，所有探头的接地夹必须连接至同一公共参考点，避免因不同参考地之间的电位差形成回路，烧毁示波器输入模块；
耐压上限管控：负极性电压的绝对值不得超过探头额定耐压值（如 1000:1 衰减比探头额定耐压 6kV，则 -6kV 为测量极限），超量程测量可能导致探头绝缘击穿，引发安全事故；
禁止使用场景：在无公共地的独立高压系统、强共模干扰环境中，严禁使用单端探头测量负极性电压，需改用差分探头或专业隔离测量方案。

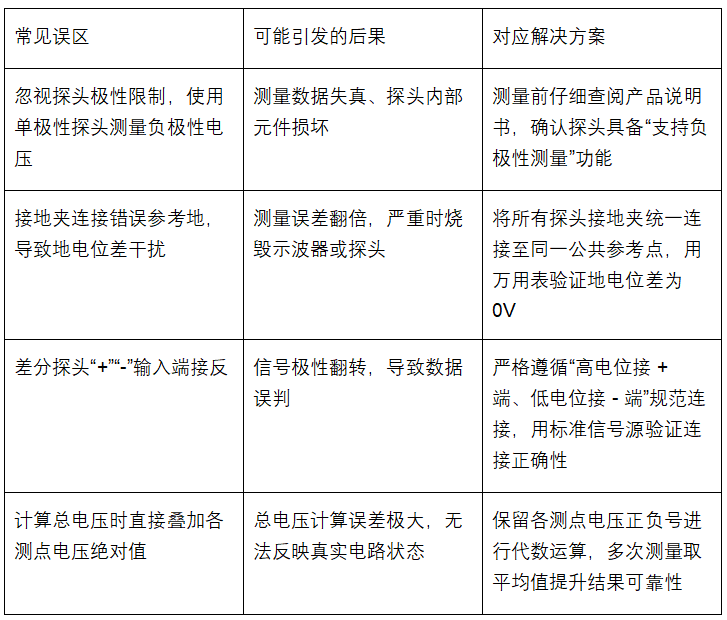

五、常见误区与对应解决方案
