PK6350无源探头在高速数字总线信号完整性测试中的应用案例

一、应用背景
在现代电子设备架构中，PCIe、USB 3.0等高速数字总线是实现数据高速传输的核心载体，其信号完整性测试已成为保障设备性能稳定性与运行可靠性的关键环节。随着数据传输速率的持续攀升，信号反射、串扰、时序偏差等信号完整性问题愈发凸显，直接影响设备的传输效率与工作稳定性。
因此，对高速数字总线的信号完整性进行精准测量与深度分析，是优化电路设计、保障设备稳定运行的必要前提。普科科技PK6350无源探头凭借其优异的性能指标，可高效匹配此类高速测试需求，为测试工作提供可靠支撑。

二、PK6350无源探头性能优势
1. 宽频带与快速上升时间
PK6350无源探头具备350MHz宽频带与1ns快速上升时间，可精准捕捉高速数字信号的瞬时变化特征。以USB 3.0总线为例，其信号传输速率高达5Gbps，上升时间仅为100ps左右，而PK6350的宽频带与快速上升时间特性，能够完整复现信号的原始波形，有效规避因探头带宽不足导致的信号失真问题，保障测试数据的真实性。

2. 低输入电容与宽补偿范围
该探头采用10:1固定衰减比设计，输入电容稳定，同时具备9-25pF的宽补偿范围，可完美匹配示波器输入阻抗特性，大幅降低信号反射与波形失真风险。在高速数字总线测试场景中，信号对负载变化极为敏感，此特性可显著提升测试系统的阻抗匹配精度，为信号完整性分析提供有力保障。

3. 高输入电阻与稳定衰减比
PK6350拥有10MΩ±2%的高输入电阻，搭配10:1固定衰减比，可输出高精度、高稳定性的测量结果。高输入电阻设计能够最大限度降低探头对信号源的负载影响，即使对于微弱信号，也能实现精准测量，进一步提升测试数据的可靠性。

4. 高耐压等级与轻量化设计
探头在10:1衰减模式下，最大输入电压可达300V RMS CATI，可满足高电压辅助信号的测量需求；同时其重量仅约55g，兼顾了便携性与操作便捷性。在高速数字总线测试中，尽管核心信号电压较低，但高耐压等级可保障探头在复杂测试环境中的使用安全性，轻量化设计则提升了现场测试的灵活性。

三、操作步骤与注意事项
1. 探头补偿校准

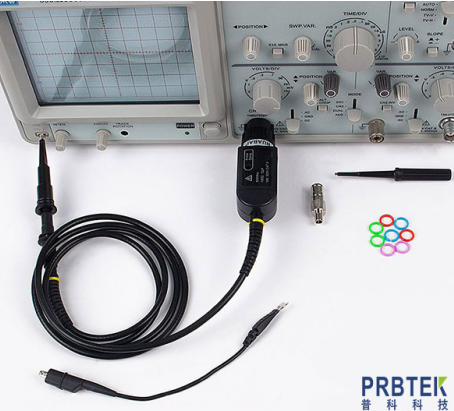

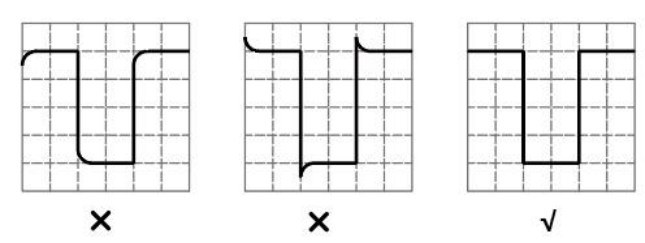

使用前需优先完成探头频率补偿校准：将探头衰减比设置为10:1，连接至示波器校准信号输出端，观察示波器显示的方波波形。若出现过补偿（波形顶部震荡）或欠补偿（波形上升沿拖沓）现象，需使用专用补偿调节棒微调探头补偿旋钮，直至方波波形显示标准（上升沿陡峭、顶部平稳、无震荡）。

2. 探头与被测电路连接
首先通过接地鳄鱼夹实现探头可靠接地，确保测量安全与数据准确性；随后将探头钩针精准连接至被测电路的信号节点，连接时需注意：钩针接触点应尽量靠近信号源，缩短信号传输路径，减少外部干扰对测试结果的影响。

3. 信号测量操作
根据测试需求确认探头衰减比为10:1，随后开启示波器，根据被测信号特征调整垂直衰减档位与水平时基刻度，使信号波形完整显示在示波器屏幕中央，便于观测与分析。

四、预期效果
1. 精准获取信号完整性数据
借助PK6350无源探头的优异性能，可精准测量高速数字总线的信号完整性参数（如上升时间、过冲、串扰幅度等），为工程师优化电路布局、抑制信号反射与串扰问题提供精准的数据分析依据。

2. 快速定位故障根源
宽频带与快速上升时间特性使探头能够捕捉到信号的细微异常变化，帮助工程师快速定位信号完整性问题的核心根源，如传输线阻抗不匹配导致的反射点、相邻总线产生的串扰源等，大幅缩短故障排查周期。

3. 提升测试效率与可靠性
低输入电容与高输入电阻设计减少了探头对被测电路的负载干扰，提升了测量精度；轻量化、易操作的设计则降低了测试难度，缩短了测试准备与操作时间，整体提升测试工作的效率与可靠性。
