基于PKC7050高频电流探头的电机启动电流测试方案

电机启动电流是评估电机驱动系统性能的核心参数，其直接关联电机启动瞬间的负载适配特性、绕组电气性能及驱动器保护机制的设计合理性。普科科技全新推出的PKC7000系列高频电流探头，覆盖30A_{500A宽量程与5MHz}120MHz宽频带，可广泛适配开关电源调试、电机驱动测试等工业场景。该系列探头凭借优异的宽频响应特性与高精度测量能力，能够精准捕获电机启动过程中的瞬态电流波形，为驱动系统优化与故障诊断提供可靠数据支撑。本文以三相异步电机为测试对象，详细阐述基于PKC7050型号高频电流探头的启动电流测试方案。

一、测量原理
电机启动初始阶段，转子处于静止状态（转速为0），定子绕组切割磁感线的相对速度达到最大值，致使启动电流显著高于额定电流。该瞬态电流信号成分复杂，包含直流分量、基波分量及高频谐波分量，其波形特征直接反映电机启动阶段的电气特性。
PKC7000系列高频电流探头基于霍尔效应原理设计，通过精准检测电机绕组周围的磁场变化，将其间接转化为线性对应的电压信号，实现对瞬态电流的间接测量。其中，PKC7050型号支持±70A量程，可充分满足1~10kW中小功率电机的启动电流测量需求，确保测量过程无量程饱和风险。

二、测量准备
1. 设备选型与校验

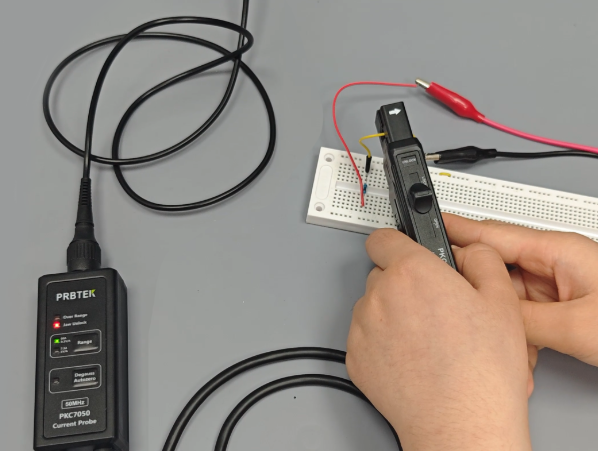

本次测试选用PKC7050高频电流探头（量程±50A，带宽DC~50MHz），其宽频带特性可精准捕获启动电流中的高频谐波成分。测试前需完成三项核心准备：一是检查探头钳口清洁度，确保无杂物附着，同时核查探头线缆是否存在破损、老化等问题；二是利用示波器自检功能校验测量通道精度，确保测量误差控制在1%以内；三是在无负载连接状态下，对电流探头执行消磁调零操作，消除零点漂移对测量结果的影响。
2. 电机与测试环境适配
被测对象为3kW三相异步电机（额定电流6.8A，启动电流预估40~50A）。测试前需断开电机与驱动器的连接，采用绝缘电阻表检测绕组绝缘电阻，确保其数值＞500MΩ，避免绝缘不良影响测试安全性与数据准确性。测试环境需远离电焊机等强磁场干扰设备，工作台铺设绝缘垫，操作人员全程佩戴绝缘手套，保障测试过程安全。

三、探头与示波器参数设置
为避免启动电流峰值导致测量饱和，将PKC7050探头量程切换至50A档位。示波器参数匹配设置如下：垂直灵敏度设为1V/div（对应探头10A/div的电流转换比），确保电流波形完整显示；时基设为10ms/div，可清晰捕获启动过程的瞬态变化；触发方式选用“上升沿触发”，触发电平设定为10A（略高于电机额定电流），确保示波器精准触发启动电流信号采集。

四、测量流程与操作规范
1. 测试回路搭建
首先关闭驱动器电源，保障接线安全。将PKC7050探头钳口精准卡在电机U相绕组与驱动器的连接线上，确保导体处于钳口中心位置（导体偏移会导致磁场检测不均，增大测量误差）。随后通过BNC线缆将探头输出端连接至示波器CH1通道，探头接地端需直接与驱动器保护地连接，且接地线长度控制在10cm以内，减少接地环路引入的干扰。
2. 电机启动与数据采集
启动驱动器，确保电机在额定电压条件下启动，示波器将根据预设触发条件自动捕获并记录启动过程的电流波形。为保障数据可靠性，连续采集3组启动电流数据，要求组间重复性误差＜2%。采集过程中重点记录核心参数：启动峰值电流（Ipeak）及对应出现时间（tpeak）、电流从峰值衰减至额定电流的耗时（tfall）、波形中高频振荡的频率与幅值（该参数可反映驱动器开关特性）。

五、多工况对比测试设计
为全面分析负载对启动电流的影响，分别在空载、50%负载、额定负载三种工况下重复上述测试流程，绘制“启动电流-负载率”关系曲线。借助示波器FFT（快速傅里叶变换）功能，分析不同负载工况下启动电流的谐波成分，计算总谐波畸变率（THD），量化评估负载变化对启动电流波形特征、峰值大小及衰减特性的影响规律。

六、数据解读与故障诊断方法
1. 正常启动电流波形特征
健康三相异步电机的启动电流波形应呈现平滑衰减趋势，核心判定标准为：启动峰值电流为额定电流的5~6倍，电流衰减时间＜100ms，高频谐波（频率＞10kHz）占比＜5%。
2. 典型故障诊断判据
若测量得到的启动峰值电流超过额定电流的8倍，且伴随电流衰减缓慢现象，大概率为电机绕组短路故障，需结合绕组绝缘电阻复测结果进一步验证；若启动电流波形出现间歇性突降，提示驱动器过流保护存在误动作，需核查驱动器过流保护阈值的设定合理性，必要时进行参数优化。
综上，基于PKC7050高频电流探头的测试方案，可精准捕获三相异步电机启动过程的瞬态电流特性，为驱动系统参数优化、电路设计改进及电机故障诊断提供精准的数据支撑。该方案不仅提升了电机启动电流测试的效率，更保障了测试数据的可靠性，使PKC7050成为中小功率电机驱动系统测试领域不可或缺的高精度电流测量工具。
