差分探头捕获三相波形完整操作指南

在工业电力检测、电机驱动调试、变频器运维等核心场景中，三相波形的精准捕获是评估设备运行状态、定位故障根源的核心手段。普通单端探头受限于共模干扰抑制能力不足、无法直接测量相线间压差等缺陷，难以满足三相系统的检测需求。而差分探头凭借高共模抑制比（CMRR）、宽电压测量范围、可直接测量压差等核心优势，成为三相波形测量的优选工具。本文将从核心原理、前期准备、分步操作、波形分析、安全管控及问题排查六大维度，系统拆解差分探头捕获三相波形的全流程技术要点。
一、核心原理与基础认知
1.1 差分探头的核心工作机制与优势
差分探头的核心原理是通过双输入端同步采集两个测量点的电压信号，经内部信号处理电路计算两者差值后输出测量结果，其核心优势精准匹配三相系统测量需求：
超强共模干扰抑制：可有效滤除电源线传导干扰、空间电磁辐射等共模干扰信号，主流型号共模抑制比（CMRR）≥60dB，高端型号可达80dB以上，确保捕获波形的纯净度；
直接压差测量能力：无需依赖参考地，可直接精准测量三相系统的线电压（如L1-L2、L2-L3、L3-L1）和相电压（如L1-N、L2-N、L3-N），适配不同测量目标；
宽电压场景适配：通过切换衰减比（常见10:1、100:1、1000:1），可覆盖0-10kV及以上电压范围，既能满足低压380V工业工频系统，也能适配高压10kV电力传输系统的测量需求。

1.2 三相波形的核心特征参数
工业三相系统的波形质量直接反映设备运行状态，需重点关注三大核心特征：
电压幅值关系：线电压（相线间电压）与相电压（相线与零线间电压）存在固定倍数关系，线电压幅值为相电压的√3倍（如380V线电压对应220V相电压，峰值分别约为537V、311V）；
相位分布特性：正常运行的三相波形（L1、L2、L3）彼此相位差严格保持120°，呈对称分布，相位平衡是系统稳定运行的关键指标；
波形类型差异：工频供电系统输出标准正弦波，变频器等电力电子设备输出PWM（脉冲宽度调制）波，不同波形类型对探头带宽、示波器采样率的要求存在显著差异。

二、前期准备：工具选型与设备校验
2.1 工具清单与精准选型标准

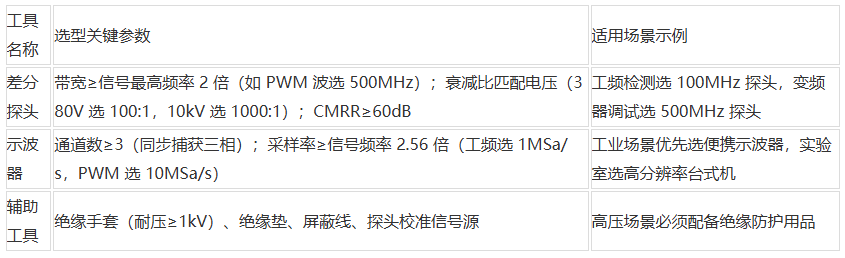

工具选型需严格匹配测量场景（工频/变频、低压/高压），核心工具清单及选型参数如下表所示：

2.2 设备校验与安全检查
设备校验与检查是保障测量精度和操作安全的前提，需按以下步骤执行：
差分探头校准：将探头连接示波器内置校准信号源（标准1kHz、3V方波），调节探头“补偿电容”旋钮，直至方波上升沿无过冲、无欠冲，波形规整；同时验证衰减比精度，如100:1探头输入3V标准信号，示波器显示值应接近300V。
绝缘性能检测：用万用表电阻档测量探头表笔与地线间绝缘电阻，需≥100MΩ；检查探头表笔绝缘层、屏蔽层是否存在破损、老化，如有破损需立即更换。
示波器预处理：开启“接地检测”功能，测量示波器接地电阻，需≤4Ω，避免地环流干扰；提前开启3个测量通道，预设通道衰减比（与探头匹配），关闭无关滤波功能。

三、实操流程：从接线到波形精准捕获
3.1 三相系统规范接线方法（核心步骤）
接线的核心原则是“断电操作、共点接地、精准对应”，需根据三相系统类型（三线制/四线制）选择对应接线方式，具体步骤如下：
（1）三相四线制系统（含零线N，如市电380V供电）
测量目标：相电压（L1-N、L2-N、L3-N）
接线步骤：
①断开系统总电源，挂“禁止合闸”警示标识，用验电器确认无电；
②将3个差分探头的“正输入端（+）”分别对应连接L1、L2、L3相线；
③ 将3个探头的“负输入端（-）”共同连接至零线N，确保连接牢固；
④ 所有探头的“地线（GND）”统一连接至系统保护接地端（PE），实现共点接地，禁止悬浮接地；
⑤用万用表通断档检查接线连续性，确认无误后，将探头输出端对应连接示波器通道1、2、3。

（2）三相三线制系统（无零线，如电机驱动系统）
测量目标：线电压（L1-L2、L2-L3、L3-L1）
接线步骤：
①断电并确认无电后，按以下对应关系接线：探头1（+）接L1、（-）接L2（测L1-L2线电压）；探头2（+）接L2、（-）接L3（测L2-L3线电压）；探头3（+）接L3、（-）接L1（测L3-L1线电压）；
②3个探头的“地线（GND）”集中连接至系统保护接地端（PE），确保地线长度≤10cm，避免形成地环路；
③用万用表测量各探头正负输入端压差，确认接线无短路后，连接示波器对应通道。

3.2 示波器参数精准设置
参数设置需匹配信号类型（正弦波/PWM波），核心设置项如下：
（1）通道参数配置
开启示波器3个测量通道，每个通道衰减比需与对应差分探头完全一致（如探头设为100:1，通道也需设为100:1）；电压档位根据预估测量值设置，预留10%-20%余量，如测量380V线电压（衰减100:1后为3.8V），档位可设为5V/div。
（2）触发参数设置
触发设置直接影响波形稳定性，需按信号类型调整：
①触发源：选择任意一相（如L1）作为触发源，确保三相波形同步捕获；
② 触发类型：正弦波（工频）选“边沿触发”，PWM波选“脉冲触发”；
③触发电平：调至信号幅值的1/3-1/2处，如380V线电压触发电平设为120-200V，避免因电压波动导致误触发；
④触发释抑时间：工频信号设为10ms，PWM波设为50μs，增强波形稳定性。
（3）时基与采样率设置
遵循奈奎斯特采样准则，确保采样率≥信号最高频率的2.56倍：
①工频50Hz正弦波：时基选20ms/div（单周期20ms，一屏可显示2-3个完整周期），采样率设为1MSa/s；
②变频器PWM波（开关频率10kHz）：时基选100μs/div，采样率设为10MSa/s，确保完整捕获脉冲细节。

3.3 波形捕获与精细调整
① 通电后启动示波器“连续捕获”模式，观察波形稳定性，若波形漂移，微调触发电平或触发释抑时间；
② 以触发相（如L1）为基准，调整“相位延迟”参数，确保L2与L1相位差为120°、L3与L1相位差为240°，符合三相平衡要求；
③ 对波形关键区域（如峰值、过零点、脉冲边沿）进行局部放大（档位调至1V/div），便于后续参数精准测量；
④ 确认波形稳定后，切换至“单次捕获”模式，保存波形数据用于后续分析。

四、波形分析：精准判断系统运行状态
4.1 核心参数测量与标准对比
通过示波器“自动测量”功能提取关键参数，与标准值对比，判断系统是否正常：
①幅值验证：线电压峰值应为标称值的1.414倍（380V线电压峰值≈537V），相电压峰值≈311V（220V相电压），偏差需≤±5%；
②相位差检测：L1-L2、L2-L3、L3-L1的相位差应在120°±5°范围内，超出范围则提示负载不平衡或接线错误；
③频率与畸变率：工频波形频率应为50Hz±0.5Hz，通过FFT功能分析总谐波畸变率（THD），正常工况下THD≤5%。

4.2 异常波形识别与故障定位

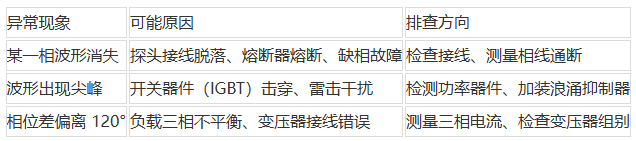

通过异常波形特征快速定位故障根源，常见异常情况如下表：

五、安全管控与精度提升要点
5.1 安全操作红线（严禁触碰）
高压场景（≥1kV）操作必须佩戴绝缘手套、穿绝缘鞋、站在绝缘垫上，严禁单手接触探头表笔，避免触电风险；
接线、拆线必须断开系统总电源，挂“禁止合闸”警示标识，通电前必须用验电器确认无电，杜绝带电接线；
严禁用差分探头测量超过其额定电压的信号，如1000:1探头最大额定电压为10kV，不可用于测量15kV高压信号，避免探头烧毁或绝缘击穿；
有源差分探头必须连接合规电源适配器，严禁无电源状态下使用，避免测量数据失真。

5.2 测量精度提升技巧
探头地线长度严格控制在10cm以内，采用“星形接地”方式（所有地线集中连接至一点），避免形成地环路引入干扰；
测量PWM波等高频信号时，优先选用低输入电容差分探头（输入电容≤10pF），减少探头对被测信号的负载影响，确保波形完整性；
现场测量时，尽量远离变频器、电机等强电磁干扰源，若无法远离，采用屏蔽测试线，增强信号抗干扰能力；
定期校准设备：每6个月将差分探头和示波器送具备资质的计量机构校准，确保衰减比、相位误差、带宽等参数在允许范围内；日常使用前，用标准信号源进行简易校准。

六、常见问题快速排查

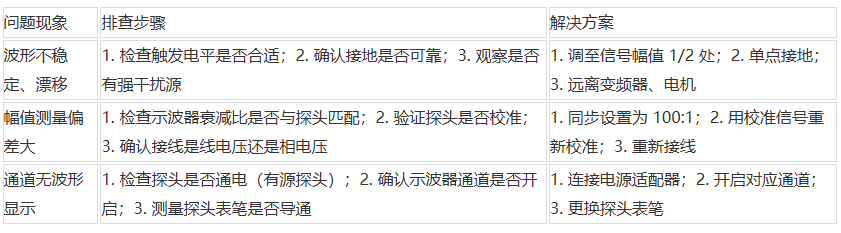

针对测量过程中常见的问题，按“排查步骤-解决方案”的逻辑梳理，提升问题解决效率：

结语
差分探头捕获三相波形的核心逻辑是“选型适配、接线规范、参数精准、安全可控”，四者缺一不可。实际操作中，需先明确测量场景（工频/变频、三线/四线、高压/低压），再针对性完成工具选型与参数设置；同时，始终将安全操作放在首位，严格遵守高压操作规范与断电接线要求。通过本文所述的全流程方法，可有效提升三相波形测量的精准度与效率，为工业设备调试、故障排查、状态评估提供可靠的数据支撑。后续可根据具体测量场景（如新能源汽车三相电机、光伏逆变器等），进一步优化接线方式与参数设置，实现更精准的专项测量。
