PKC8030L电流探头在纳米发电机性能测试中的应用

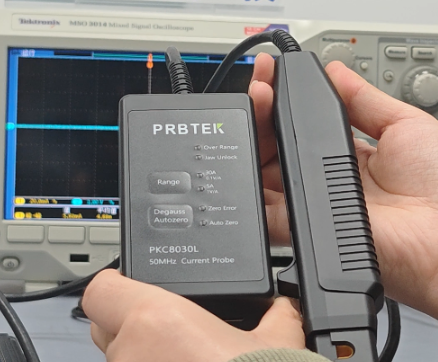

纳米发电机作为将机械能、热能等低品位能量转化为电能的前沿装置，其输出电流普遍具有微安级幅值、毫秒级脉宽、宽频谱分布的复杂特征，对测试设备的灵敏度、响应速度与抗干扰能力提出了极高要求。西安普科科技推出的PKC8030L高频电流探头，凭借超宽频带、双量程高精度等核心优势，为纳米发电机的研发验证提供了理想的测试手段。
一、技术适配性：精准契合纳米发电机的三大测试挑战
纳米发电机（涵盖摩擦电、压电、热释电等类型）的电流输出呈现"微弱、瞬态、宽频"的典型特征，PKC8030L的专项技术参数针对性解决了这些测试难点：
1. 瞬态信号捕获能力
摩擦纳米发电机的电流脉冲持续时间通常仅数百微秒，热释电纳米发电机对温度波动的响应也需毫秒级监测精度。PKC8030L具备的DC-50MHz超宽频带与≤7ns上升时间，较纳米发电机最高数十赫兹的工作频率具有充足裕度，可完整还原脉冲电流的上升沿、峰值及下降沿细节，彻底避免传统仪器因响应滞后导致的波形畸变。
2. 微弱信号分辨能力
纳米发电机输出电流多为微安级，精密测试场景甚至触及纳安级下限。PKC8030L的双量程设计（5A/30A）提供精细化测量能力，其5A量程测量精度达±1%±1mA，配合示波器信号放大功能，可准确识别微安级微弱电流，满足单位面积电能转换效率的精确测算需求。
3. 系统兼容能力
纳米发电机测试需与示波器、数据采集系统协同工作。PKC8030L配备标准BNC输出接口，无需转接即可适配各主流品牌示波器，解决了专用探头兼容性差的行业痛点，显著降低了测试系统搭建难度。

二、核心应用场景：覆盖研发全周期的测试支撑
1. 瞬态波形捕获与关键参数提取
在基础性能测试中，峰值电流、脉冲宽度与电荷量是评估能量转换效率的核心指标。以摩擦纳米发电机为例，其机械接触-分离过程产生的快变脉冲远超万用表采样能力。PKC8030L依托50MHz带宽与高速响应特性，可清晰还原单次机械激励下的完整电流波形，配合示波器直接读取峰值、脉宽，并通过积分运算获取总电荷量，为材料筛选与结构优化提供量化依据。
针对热释电纳米发电机，PKC8030L的直流测量功能可精准追踪温度缓变时的静态电流，同时其高频响应能力可捕捉温度突变产生的瞬态脉冲，实现"静态-动态"全范围同步监测。
2. 负载特性匹配与输出功率优化
实际应用中，纳米发电机需与特定负载匹配以实现最大功率输出。通过PKC8030L实时监测不同负载电阻下的电流变化，结合电压探头测算负载电压（P=UI），可绘制功率-负载电阻特性曲线，精确锁定最优负载参数。
在微瓦级无线传感节点供电方案研发中，PKC8030L的±1%高精度测量可灵敏捕捉负载微变引起的电流波动，避免功率计算误差。其声光一体过流报警机制更能实时保护纳米发电机与测试系统安全。
3. 多物理场耦合与抗干扰测试
微安级电流信号极易受环境电磁干扰（如50Hz工频干扰）影响。PKC8030L凭借低噪声设计与高精度测量能力，配合规范布线（短粗连接线、单点接地），可有效抑制干扰。实验室对比显示，其信噪比显著优于普通电流探头，能清晰分辨真实信号与噪声分量。
在多因素耦合场景（如温度-机械振动协同作用）下，宽频带特性可同时捕获不同频率成分的电流信号，通过示波器频谱分析功能，可分离机械振动低频分量与热释电直流分量，实现多物理场作用下的发电性能精准解析。
三、测试系统构建与精度保障
1. 标准链路搭建
核心连接路径：纳米发电机→PKC8030L探头→示波器→数据分析终端。连接要点：探头串联于发电机输出回路，优先选用5A量程保障微弱信号精度；采用屏蔽BNC线缆减少干扰引入；系统单点接地避免地环噪声。如需同步测压，可增设电压探头实现电流-电压双通道采集。
2. 参数设置与校准规范
示波器配置建议：时基设为1-10ms/格以完整显示脉冲波形；电压刻度根据探头衰减比调整（通常为1-10mV/格）；触发模式选用上升沿锁定波形。
校准流程：使用前执行PKC8030L自动消磁调零，消除零点漂移；输入标准微安级信号源验证系统精度；记录无信号背景噪声用于后续数据修正，进一步提升测量准确度。
3. 特殊场景优化
强干扰环境：将测试系统置于金属屏蔽箱内，充分发挥探头低噪声特性；
微小电流测量：启用示波器"信号平均"功能，通过多次采样抑制随机噪声；
长期稳定性测试：利用示波器数据记录功能配合探头持续监测能力，实现数小时不间断信号采集，评估发电机的长期工作稳定性。
四、方案对比：专业性与经济性的平衡
相较于Keysight N2820A等高端进口探头，PKC8030L在满足微安级测量需求的同时，具备更优的成本效益，且30A量程覆盖从研发到应用验证的全场景，避免设备重复投资。
相比万用表，不仅解决了瞬态信号捕获难题，更提供波形级分析能力，实现从"单一数值"到"过程复现"的测试维度升级。相较于钳形表，串联测量方式虽需断开电路，但换取了更高的测量精度与宽频响应，更契合微弱信号测试需求。
结语：驱动纳米发电技术产业化进程
纳米发电技术的突破依赖于精准的测试表征手段。PKC8030L电流探头凭借超宽频带、双量程高精度及强兼容性，系统性地解决了"微弱、瞬态、宽频"电流测试难题，在性能评估、负载优化、抗干扰设计等关键节点提供了可靠的数据支撑。随着纳米发电机在可穿戴电子、无线传感网、环境监测等领域的规模化应用，测试需求将持续升级。PKC8030L以其灵活的场景适应性与稳定的性能表现，正成为科研与产业研发的标配测试工具，为纳米发电技术从实验室走向市场提供关键测量保障。
