PKC8030L高频电流探头在压电陶瓷驱动瞬间充电电流测量中的应用

高压电陶瓷上电瞬间产生的尖峰充电电流，是威胁驱动电路安全与陶瓷工作稳定性的核心因素。普科科技PKC8030L高频电流探头凭借高分辨率、宽频带及多重安全保护机制，可精准捕获充电电流的峰值、持续时间与纹波特征，为驱动电路的限流设计优化与实验安全保障提供关键数据支撑，是该场景下理想的电流测量工具。
一、测量挑战与应用价值
压电陶瓷作为容性负载，上电瞬间会生成短时高幅值的充电尖峰。此电流若超过驱动芯片耐限，可能导致器件烧毁；同时，开关噪声引入的高频纹波亦会影响陶瓷伸缩稳定性。实验测量面临三大核心需求：
尖峰特性量化：精确捕获峰值电流与上升时间，评估是否超出安全阈值；
稳态信号分离：清晰识别μA级漏电流与mA级高频纹波，评判滤波效果；
测量安全保障：规避异常大电流对测量设备的损坏风险。

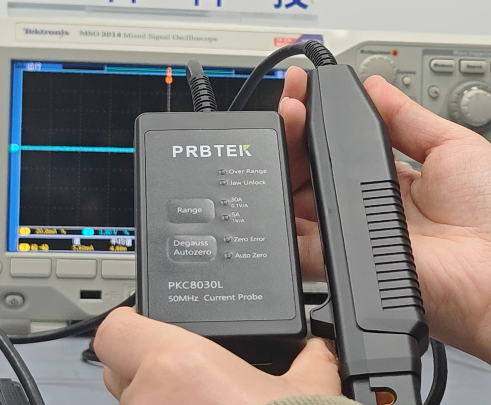

PKC8030L探头（DC-50MHz带宽、5A/30A双量程、1mA分辨率）精准匹配上述需求，特别适用于压电陶瓷驱动的瞬态电流测量场景。

二、标准化测量流程
1. 探头连接与配置
传感器定位：推开探头开关控制杆，打开5mm钳口，将驱动电路与压电陶瓷间的导线置于钳口中心。导线偏离中心会因磁场不均引入误差，需锁定钳口确保"OPEN"标志消失。
供电与输出：使用标配DC 5V/2A Type-C电源适配器供电；通过BNC线连接示波器，示波器输入阻抗应≥100kΩ（推荐1MΩ），避免阻抗失配导致失真。
量程选择：针对压电陶瓷典型充电电流（峰值数十至数百毫安），选用5A量程（1X衰减）以实现1mA分辨率，兼顾尖峰捕获与纹波识别。
2. 核心测量步骤
（1）消磁调零：
测量前确保探头未接入电路，按下"Degauss Autozero"键，蜂鸣器长鸣后"Auto Zero"灯亮，3-5秒后调零完成。若"Zero Error"红灯亮起，需检查钳口锁定状态并重新操作。
（2）尖峰捕获：
示波器触发源设为电流通道，阈值取预估峰值的10%（如预估200mA则设为20mA），时基调整至10ns/div以清晰呈现上升沿。

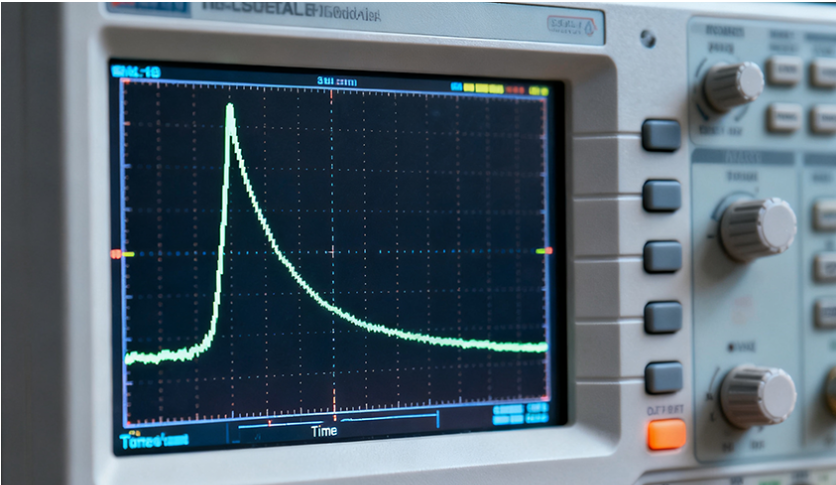

上电后实时捕获波形，记录峰值电流（如200mA）与上升时间（如50ns）。将实测峰值与驱动芯片耐限（如300mA）对比，评估限流电阻优化需求；通过上升时间判断充电速度是否满足陶瓷动态响应要求。
（3）稳态分析：
电压稳定后，利用1mA分辨率区分漏电流与高频纹波：
基线稳定在μA级（如50μA）表明漏电流正常；
若出现1MHz内、峰值10mA的纹波，可借助50MHz带宽分析其来源——驱动开关噪声可通过增加滤波电容抑制，导线干扰则需调整布局并远离强磁场源。
3. 安全保护机制
当电路故障（如陶瓷短路）导致电流骤增时，过流报警功能立即响应：电流超限后"Over Range"红灯亮启并触发蜂鸣，提示立即断开电源，有效保护探头与驱动芯片。

三、核心性能优势
参数均衡设计：5A量程下1mA分辨率可区分μA级漏电流与mA级纹波；DC-50MHz带宽确保1MHz内高频纹波无失真捕获，杜绝带宽不足导致的信号衰减。
操作高效便捷：一键消磁调零简化校准流程；钳口设计无需断开回路，降低电路改动风险。
多重安全防护：过流报警、CAT II 600V/CAT III 300V电压等级标识，配合适配器过流保护，构建全方位安全体系。

四、应用价值总结
在压电陶瓷驱动瞬态电流测量中，PKC8030L不仅是数据采集工具，更是实验安全与性能优化的核心支撑。其高精度、高带宽特性为限流设计、滤波优化提供可靠依据；便捷操作与完善保护显著降低实验门槛。相较同类产品，PKC8030L在精度、带宽与成本效益间取得卓越平衡，是压电陶瓷驱动电流测量的优选方案。
