PKC7500高频电流探头在新能源汽车充电桩电流测试中的应用方案

一、应用背景
新能源汽车产业的蓬勃发展使得充电桩成为至关重要的基础设施。充电桩的供电稳定性与安全性直接关系到车辆的充电效率和用户的使用安全。在充电桩运行过程中，主回路会产生高达500A的直流充电电流以及低频交流纹波。为了验证充电桩的输出稳定性、纹波抑制能力以及过流保护功能，需要进行精准的电流测量。
然而，传统的电流测量工具存在两大局限性：首先，在大电流场景下，这些工具的精度不足，难以捕捉到微小的纹波变化；其次，它们的低频响应能力较弱，无法准确还原5MHz以下的电流波形。PKC7500高频电流探头凭借其500A的大电流测量能力和5MHz的带宽特性，能够有效解决充电桩测试中的技术难题，为充电桩的研发调试和出厂检验提供可靠的数据支持。

二、PKC7500高频电流探头性能优势
1.大电流测量能力适配场景需求
该探头支持最大500A连续电流（300Arms）和750A峰值电流测量，完全覆盖了充电桩在正常工作以及瞬时冲击下的电流范围，从而避免了因电流过载导致的设备损坏。
2.DC-5MHz高精度保障数据可靠性
其带宽覆盖DC至5MHz，能够精准捕获充电桩输出电流中的低频纹波（通常在1kHz至5MHz之间）；全量程测量精度达到±1%（例如在500A量程下误差不超过±1%±100mA），满足充电桩对电流稳定性的严格测试要求。
三、操作步骤与注意事项
（一）操作步骤
1.前期准备
确认电源适配器为标配DC12V/2A，连接后绿色电源指示灯亮起；示波器输入阻抗设置为1MΩ。
将充电桩与被测车辆（或模拟负载）连接，确保测试区域干燥、无易燃易爆物品，远离强磁场设备以减少干扰。
2.消磁调零
断开充电桩电源，将PKC7500传感器头开合至“LOCK”状态，按下“消磁自动调零”按钮，待绿色指示灯熄灭（约5秒）后完成调零。
3.测量实施
根据测试场景切换量程，确认量程指示灯对应亮起。

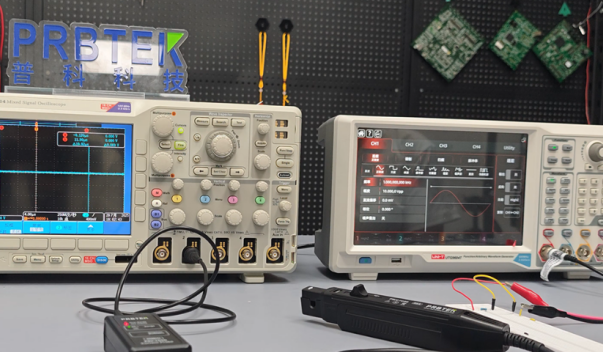

打开传感器头，将充电桩输出电缆置于传感器头中央位置，闭合后锁定；启动充电桩，通过示波器读取电流波形，记录连续电流值及纹波峰值。
测试结束后，先断开充电桩电源，再打开传感器头取出电缆，避免带电操作导致的触电风险。
（二）注意事项
1.安全操作规范
严禁测量电压超过300V的电路，操作前确保手部干燥、设备无受潮；传感器头核心部件无绝缘防护，需与裸导体保持安全距离。
避免剧烈冲击或掉落传感器头，清洁连接面时需用防静电软布擦拭，防止刮伤影响测量精度。
2.测量精度保障
被测电缆需置于传感器头中央位置，避免因位置偏移导致的波形失真；若发现测量误差偏大，重新执行消磁调零或检查示波器连接是否松动。
设备通电后需预热30分钟，待温度稳定后再进行正式测量，减少因自身发热导致的偏差。
四、预期效果
通过使用PKC7500高频电流探头，可以准确获取充电桩在不同工况（如快充、慢充、待机）下的电流值及纹波特性，为研发团队优化充电模块提供量化的依据。此外，过流报警与高压防护设计能够降低误操作风险，确保测试人员与设备的安全，符合国际安全标准。
