差分探头与双普通探头测量电压的差异分析

引言
在电子测量领域，电压测量是基础且关键的操作。工程师常面临选择：使用差分探头还是两根普通探头来测量电压。这两种方法虽看似都能完成测量任务，但实际存在显著差异。本文将深入剖析这两种测量方式的原理、优缺点及适用场景。
基本概念解析

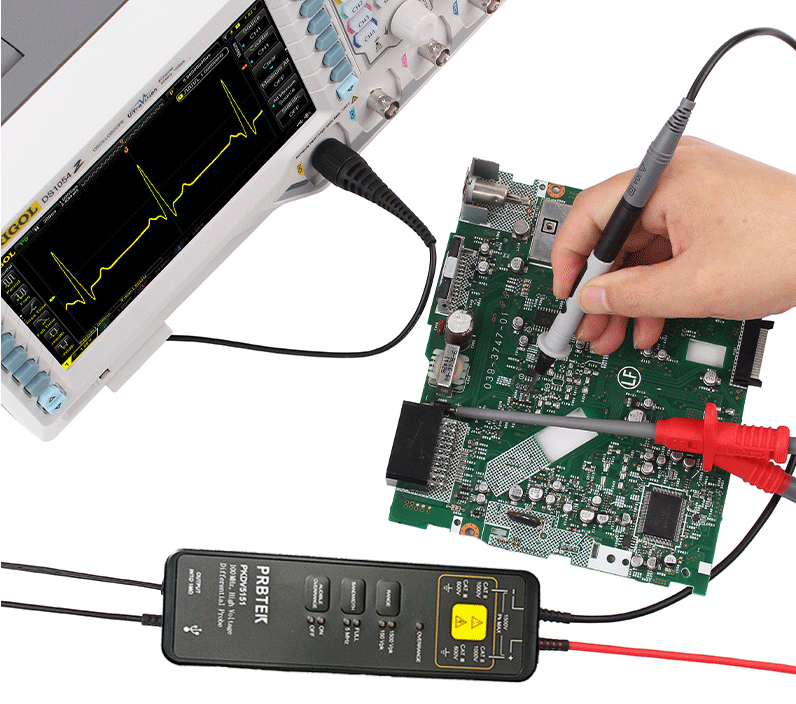

差分探头的工作原理
差分探头专为测量两个测试点之间的电位差而设计，其核心特点包括：
内部配备差分放大器
能有效抑制共模信号
提供高共模抑制比（CMRR）
通常具有较高输入阻抗 差分探头测量的是 A 点与 B 点之间的实际电位差（VAB = VA - VB），而非对地的绝对电压。
普通探头的工作原理
普通电压探头（单端探头）测量的是测试点相对于仪器接地点（通常为大地）的电压。当使用两根普通探头测量两点间电压时，实际上是分别测量 VA 对地和 VB 对地，再通过数学运算得到 VAB = VA - VB。

关键差异比较
测量精度差异
差分探头：
直接测量两点间电位差
共模抑制能力强（典型 CMRR 60dB 以上）
受接地环路影响小
高频特性更好
双普通探头：
通过减法间接得到差值
共模抑制能力取决于仪器（通常较差）
易受接地环路干扰
高频时两探头延迟不一致会导致误差
以测量一个浮地的 1mV 信号叠加在 10V 共模电压为例：
差分探头可直接准确测量 1mV
双普通探头可能因 1% 的共模抑制误差而引入 100mV 误差
安全性差异
差分探头：
可安全测量浮地系统
无接地环路风险
输入隔离电压高（通常数百伏）
双普通探头：
测量浮地系统可能形成接地环路
有短路风险（当两探头地线连接不同电位时）
受限于示波器输入耐压
带宽与响应速度
差分探头：
专门优化差分信号路径
两路信号延迟严格匹配
高频性能好（高端差分探头可达 GHz 级）
双普通探头：
两探头特性难以完全匹配
延迟差异随频率增加而显著
高频测量时波形失真严重
实际应用场景分析
适合使用差分探头的情况
浮地系统测量：如开关电源原边、电机驱动电路等
高共模电压场合：如电流检测、总线通信等
高频差分信号：如 USB、HDMI、LVDS 等高速信号
精密小信号测量：如传感器输出、生物电信号等
适合使用双普通探头的情况
低频且共模电压小的场合：如音频电路调试
预算有限时的替代方案：当无差分探头可用时
测量两点对地电压为主：同时需要知道各点对地电压时
教学演示目的：展示差分测量原理时
典型误差来源分析
使用双普通探头时的误差来源
接地环路误差：
系统中多个接地路径形成环路
引入额外电流导致测量误差
可能引发振荡或噪声
探头匹配误差：
两探头增益不一致
时间延迟不匹配
频率响应差异
数学运算误差：
示波器减法运算的量化误差，显示分辨率限制
共模抑制不足：
普通示波器 CMRR 通常仅 20 - 40dB，无法有效抑制共模干扰
差分探头的潜在局限
成本较高：优质差分探头价格可能是普通探头的 5 - 10 倍
输入范围限制：某些场合需注意最大差分电压限制
需要校准：定期校准以保持 CMRR 性能
使用复杂度：部分型号需要外接电源
实验验证对比
实验设置：
使用同一信号源产生：
差分信号：1Vpp, 1MHz 正弦波
叠加共模：5V DC
分别使用：
500MHz 差分探头
两支 500MHz 普通探头 + 示波器数学运算

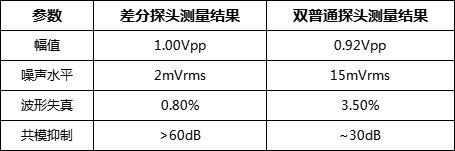

测量结果对比

专业建议
优先选择差分探头：只要条件允许，特别是测量高频、小信号或浮地系统时
正确使用双探头方法：若必须使用，应：
使用相同型号、相同校准状态的探头
尽可能缩短地线长度
确认无接地环路
使用高精度数学运算功能
注意安全规范：
测量前确认电压范围
浮地测量时特别小心
高压测量使用专用探头
结论
尽管差分探头和两根普通探头在理论上都能测量两点间电压，但实际测量结果往往存在显著差异。差分探头在精度、安全性和高频性能方面具有明显优势，尤其在存在共模干扰或测量浮地系统时。双普通探头方法虽然成本较低，但只适用于低频、低精度且共模电压小的场合。工程师应根据具体应用需求选择合适的测量工具，理解其局限性，才能获得准确可靠的测量结果。对于关键测量任务和高精度要求，投资优质的差分探头是值得的，它可以避免许多潜在的测量误差和安全风险，提高工作效率和测量可靠性。
