示波器无源探头 X1 与 X10 档位工作原理详解

在电子电路测试领域，示波器无源探头是工程师必备的测量工具，其中 P6100 等经典型号通过 X1/X10 档位切换实现灵活测量。这两个档位的核心差异源于分压电路设计与阻抗匹配机制，正确理解其工作原理对精准测量至关重要。

一、档位切换的核心原理：阻容分压网络

1. 电路拓扑结构

无源探头内部采用阻容并联分压网络，以 X10 档为例：

串联 9MΩ 高精度电阻（分压主体）
并联补偿电容（典型值 5-50pF，用于频率响应校准）
与示波器内部 1MΩ 输入电阻形成 10:1 分压比
公式：输出电压 = 输入电压 ×[1MΩ/(1MΩ+9MΩ)]=Vin/10

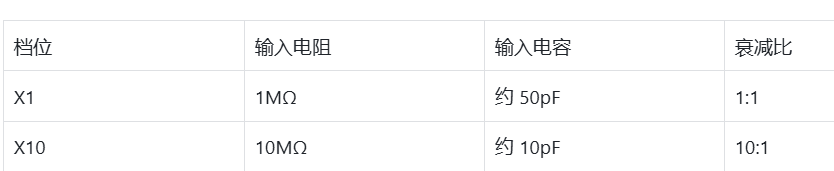

2. 阻抗特性差异

3. 频率响应优化

X10 档通过容性补偿网络抵消寄生电容影响：

可调补偿电容与示波器输入电容形成分压匹配
典型校准信号：1kHz/3V 方波（用于调整上升沿过冲量）
二、档位选择的工程逻辑

1. X10 档优先原则

高电压保护：6-30V 直流信号（避免超过示波器输入范围）
注：严禁直接测量 220V 交流市电，需用隔离探头

弱驱动信号：当信号源内阻 > 1kΩ 时，X10 档 10MΩ 高阻可减少负载效应
高频测量：10pF 低输入电容降低相位偏移（如测量 > 100MHz 信号）
2. X1 档适用场景

信号幅度 < 5V 且驱动能力强（如 TTL 电平测试）
需要最高分辨率的精密测量（X1 档无衰减，ADC 量化误差最小）
三、标准化操作流程

1. 校准必做项

将探头接入示波器校准端子（输出 1kHz 方波）
用无感螺丝刀调节探头上的补偿电容
观察波形至理想状态：
✅ 方波上升沿无过冲

✅ 顶部平坦（畸变 < 2%）

❌ 若出现圆弧顶或下凹，需重新调节

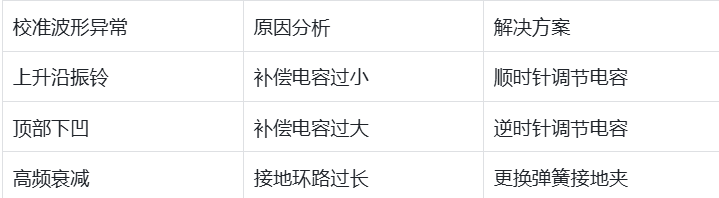

2. 典型异常处理

四、安全与性能边界

电压限制：
X10 档额定电压通常≤300V CAT II，超过需选用高压探头

带宽影响：
X10 档带宽通常是 X1 档的 3-5 倍（如 X1 档带宽 100MHz，X10 档可达 500MHz）

共模抑制：
X10 档因分压比优势，对共模噪声抑制能力比 X1 档高 10 倍

正确掌握 X1/X10 档位的原理与使用规范，能显著提升示波器测量的性与安全性。西安普科科技提供全系列无源探头（含 P6100 等经典型号），如需获取校准服务或技术手册，欢迎访问官网。
