交流钳形电流探头操作模式详解

PT-7000 系列交流钳形电流探头是兼具 DC/AC 电流测量能力的专业工具，无需断开电路即可实现高精度电流检测。该探头可适配万用表或示波器使用，支持最高 1400A DC 电流与 980A rms AC 电流（1400A 峰值）测量，通过双档位设计（140A/1400A）与智能功能，为电力系统、工业控制等场景提供可靠测量方案。

一、核心功能特性

宽量程测量：
140A 档位：精度 10mV/A，适用于中小电流检测
1400A 档位：精度 1mV/A，满足大电流工业场景需求
智能节能设计：
10 分钟无操作自动关机功能
电池电压监测（<6.4V 时绿灯闪烁预警）
专业安全机制：
钳口闭合检测与箭头方向标识（DC 测量时需匹配电流流向）
过载红灯预警（超量程时持续点亮）
二、操作流程详解

（一）档位设置与初始化

量程选择：滑动开关⑦调至对应档位
140A 档（绿灯⑥常亮表示正常）
1400A 档（精度切换同步完成）
零点校准：
确保钳口无导体闭合
按下归零按钮④，红灯⑤亮起 3 秒完成校准
若红灯持续亮起，提示仪器故障需检修
（二）电流测量步骤

DC 电流测量：
确认钳口外部箭头与电流流向一致
夹紧被测导体（需完全包裹于钳口内）
AC 电流测量：
直接夹紧被测线缆，无需关注流向
建议保持线缆位于钳口中心位置以减小误差

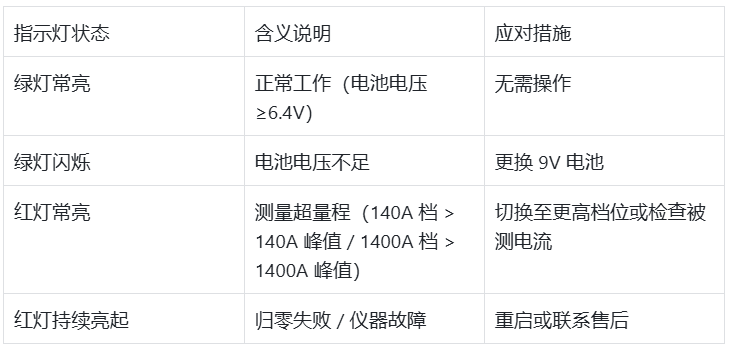

（三）状态指示系统

点击添加图片描述（最多60个字）
编辑

（四）电源管理

自动关机：
无操作 10 分钟后自动断电
重启需先将开关调至 OFF 位再重新启动
关机功能定制：
按住归零按钮同时切换档位至 1mV/A 或 10mV/A
绿灯闪烁表示已关闭自动关机功能
三、专业使用要点

钳口操作规范：
确保钳口完全闭合（避免气隙导致测量误差）
被测线缆需垂直穿过钳口中心
高精度测量技巧：
DC 测量前需等待 10 秒稳定后再读数
AC 测量建议采用平均值模式减少干扰
安全注意事项：
禁止测量超过额定值的电流（CAT II 1000V 安全等级）
潮湿环境使用时需确保探头绝缘电阻≥100MΩ
PT-7000 系列凭借便携性与高精度，广泛应用于开关电源调试、电机驱动检测、电力系统维护等场景。
