示波器高压差分探头使用调节核心要点解析

在示波器测量系统中，高压差分探头作为信号传输的关键链路，承担着将待测信号完整可靠接入示波器的重要功能，是实现精准测量分析的基础组件。

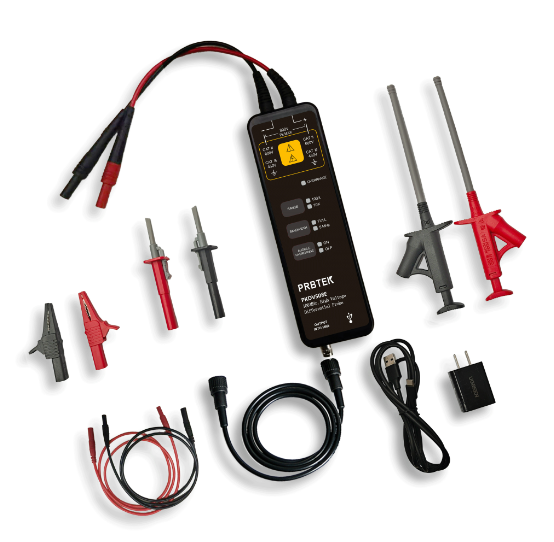

高压差分探头属于有源探头范畴，具备两个输入端口（正相端与反相端）及独立接地端的独特结构。其工作原理是通过 50Ω 单端电缆将输出信号传输至示波器通道，输出信号幅值与两输入端的电压差值呈线性比例关系。这种探头主要应用于动力工程、电子通信、航空航天等领域的计量仪器，特别适合观测以相互参考为基准（而非以地为参考）的差分信号。

从技术原理来看，高压差分探头基于差分放大机制工作。其核心由两个参数特性一致的晶体管以直接耦合方式构成差分放大器，当两个输入端接入等幅同相的信号时，输出端会相互抵消为零，这种设计能有效抑制零点漂移，保障信号测量的稳定性。

在实际使用调节过程中，需重点关注以下操作要点：

一、垂直灵敏度的优化设置

调节示波器垂直档位时，应确保波形在屏幕上占据约 6 格的显示高度，同时避免超出屏幕范围。之所以采用这一设置，是因为垂直档位越小，示波器 ADC 的采样精度越高，能显著提升电压测量的准确性。建议采用 "逐档微调" 方式，从较大档位开始逐步降低，直至波形显示达到最佳状态。

二、信号传输线的规范使用

双绞传输技术
测量时应采用输入线双绞的连接方式，这种布线方法可有效减小环路面积，降低空间磁场的感应干扰。在电磁辐射较强的环境中，双绞传输能大幅减少噪声拾取，实验数据表明可使共模噪声抑制比提升 30dB 以上，是保障高频信号测量精度的关键措施。

避免使用延长线
严禁在探头与被测电路间接入延长线。延长线的寄生电容会使输入电容等效增大，导致高频信号产生反射现象。实测显示，接入 1 米延长线会使探头带宽从 1GHz 骤降至 300MHz 以下，严重影响高频信号的测量完整性。

三、接地系统的优化处理

接地环路电感应控制在 1nH/cm 以内，建议使用弹簧接地夹替代传统鳄鱼夹，可将接地电感从 50nH 降至 5nH 以下
被测点与探头接地端的距离需≤3cm，过长的接地路径会引入额外的共模干扰
多通道同步测量时，各探头接地端需保持等电位连接，避免接地电位差导致的测量误差
四、特殊场景应对策略

高压浮地测量
当测量电压超过 1000V 时，需选用额定电压符合 CAT III 1500V 标准的专用探头，并确保接地端可靠连接保护地。

高频开关信号测量
对于上升时间 < 5ns 的信号，需启用探头的高频补偿功能，通过调节探头上的补偿电容（典型值 5-50pF），使幅频响应在全频段保持 ±1dB 的平坦度。

正确掌握高压差分探头的使用调节技巧，能显著提升开关电源、电机驱动等高压电路的测量精度。
