高压差分探头与光电隔离探头的电气隔离特性对比分析

在电子工程测量实践中，当涉及高压或高噪声环境下的信号检测时，选择合适的测量探头至关重要。本文将从电气隔离这一核心性能指标出发，系统分析高压差分探头和光电隔离探头的技术差异，为工程技术人员提供选型参考。

一、工作原理的物理本质差异

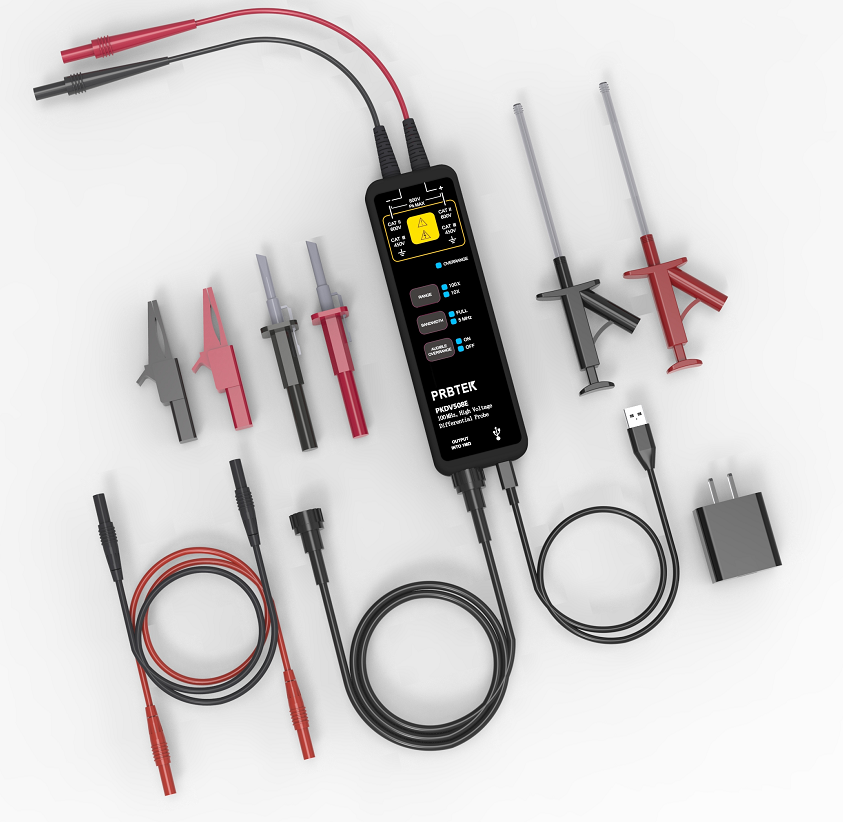

高压差分探头技术特征 采用阻抗匹配网络配合衰减电路的设计架构，通过精密电阻分压网络实现信号幅值转换。其双高阻抗输入端（典型值≥1MΩ）可有效抑制共模干扰，但受限于模拟电路的物理特性，测量端与设备端仍存在电气连接路径。这种半隔离设计在常规工业测量中表现良好，但在极端电磁环境下可能出现信号完整性问题。

光电隔离探头的创新设计 基于电-光-电双重转换原理，前端传感器将待测信号调制为光信号，通过光纤介质传输后，在接收端进行光电转换还原。这种全隔离架构彻底切断了测量回路与显示设备之间的电气连接，其隔离阻抗可达10^12Ω量级，为电力电子、医疗设备等特殊应用场景提供了完美的解决方案。

二、关键隔离性能参数对比

性能指标高压差分探头光电隔离探头隔离方式模拟电路隔离光电物理隔离共模抑制比60-80dB(典型值)>120dB(全频段)最大隔离电压1-2kV10kV及以上地环路影响存在潜在风险完全消除高频特性受寄生参数限制带宽可达200MHz

三、工程应用选型建议

对于常规工业控制系统测量（如变频器输出监测），高压差分探头凭借其性价比优势仍是首选。而在电力系统故障诊断、医疗设备研发等对安全性和抗干扰性要求严苛的领域，建议优先选用光电隔离探头。特别值得注意的是，在涉及浮地测量或存在较大地电位差的场景中，光电隔离技术能有效避免测量设备损坏风险。

随着第三代半导体技术的快速发展，新型混合隔离探头已开始融合两种技术的优势，这将是未来高压测量领域的重要发展方向。
