高压单端探头的大比例衰减实现原理

一、高压单端探头概述

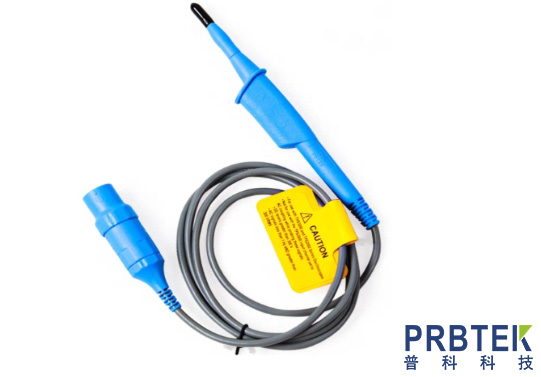

高压单端探头作为无源测量设备，其核心功能是将千伏级高压信号安全衰减至示波器等测量仪器可接受的±5V范围。这种探头采用单端连接方式，具有操作简便、便携性强的特点，但其真正的技术价值在于能够在不损失信号完整性的前提下完成高压测量任务。

二、衰减关键技术实现

1. 电阻分压网络设计

探头前端采用精密大阻值电阻(R1)构成主要分压网络，其阻值选择直接影响衰减比例。实际设计中需考虑：
电阻的功率耐受能力
温度系数稳定性
高压绝缘性能
寄生参数（分布电容和电感）的影响

2. 电容补偿技术

为克服高频信号衰减问题，采用并联补偿电容(C1)的方案：
与分压电阻形成RC网络
补偿高频信号的过度衰减
需串联阻尼电阻(R2)抑制谐振
需考虑金属外壳的寄生电容效应

三、系统架构设计

1. 前端分压模块

高压输入保护电路
阻抗匹配网络
温度补偿设计
防电弧结构

2. 信号传输系统

低损耗同轴电缆
阻抗匹配电阻
屏蔽层接地处理
抗干扰设计

3. 后端适配电路

精密补偿电容网络
示波器输入阻抗匹配
地弹抑制电阻
线缆寄生参数补偿

四、关键技术挑战

宽频带响应特性保持
瞬态响应性能优化
温度稳定性保证
长期测量精度维持

五、应用建议

在实际高压测量中，建议：
定期校准探头衰减比
注意工作环境温湿度
检查探头绝缘状况
避免超过额定电压使用
