示波器无源探头补偿调试全指南

示波器无源探头补偿调试全指南
**

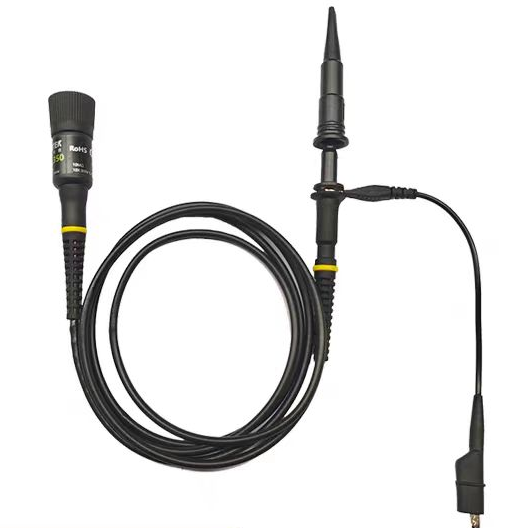

在电子测量领域，示波器无源探头是工程师们不可或缺的得力助手，它能够精准测量电压信号的波形、频率以及幅度等关键参数，在电子、通信等众多行业中广泛应用。然而，看似简单的测量过程背后，却隐藏着影响测量结果准确性的关键因素 —— 探头自身的寄生电容与电阻。这些特性会对被测电路产生负载效应，进而导致测量误差。因此，掌握示波器无源探头的补偿调试技术，成为了确保测量精度的关键所在。接下来，本文将从原理、方法到实操注意事项，全方位为你解析无源探头的补偿技术。

一、无源探头的测量原理剖析
无源探头采用高阻抗并联测量架构，其工作原理是与被测电路形成分压网络，从而实现信号采集。它的核心特性主要体现在以下几个方面：
阻容网络特性：内部是由 10MΩ 电阻与 5 - 50pF 电容并联组成的结构，这个阻容网络是探头实现测量功能的基础，但也带来了后续需要解决的问题。
负载效应机制：探头电容的存在会对被测电路的高频响应产生影响，降低其高频性能。在高频电路（>100MHz）的测量中，这种影响尤为显著。
分压比设计：我们常见的 1:1、10:1、100:1 等不同规格的探头，正是通过对阻容配比的巧妙设计来实现的。
正是由于这些特性，在未进行补偿的情况下，探头会导致波形畸变、幅度衰减等测量误差，严重影响测量结果的准确性。
二、三大补偿调试技术详解

1. 开路校准法（空载补偿）
   开路校准法适用于探头初始校准的场景，主要是在空载条件下对探头进行参数调整，以消除其固有的偏差。具体操作步骤如下：
   首先，将探头接入示波器校准端子，一般这个端子会输出 1kHz/3V 的方波信号。
   接着，在示波器上选择 “探头补偿” 专用档位，并把垂直档位调至 1V/div。
   此时，仔细观察校准方波波形，使用无感螺丝刀调节探头上的补偿电容。
   判断校准是否成功的标准是：方波上升沿没有过冲现象，顶部也没有圆弧畸变。

2. 短路校准法（负载补偿）
   短路校准法主要针对特定被测电路进行负载匹配调整，具体实操步骤如下：
   先将探头探针与接地夹短路。
   然后调节垂直位移，使基线准确对齐屏幕中心。
   切换到被测电路测量时，需要再次观察方波校准信号。
   最后，微调补偿电容，直到方波顶部变得平坦，误差控制在 2% 以内。

3. 频率响应补偿（全频段校准）
   在宽频带测量场景中，为了实现精细化调整，就需要用到频率响应补偿方法。具体策略如下：
   分段补偿策略：
   在低频段（<1MHz），重点调整直流偏置的一致性，确保信号在低频时的准确性。
   中频段（1 - 100MHz），主要优化上升沿过冲量，将其控制在 5% 以内，保证信号在中频的稳定传输。
   高频段（>100MHz），通过扫频信号来校准幅频特性，使探头在高频下也能准确测量。
   专业工具支持：借助网络分析仪测量探头的 S21 参数，确保 20dB 衰减带宽达到探头标称值，从专业角度保证探头性能。
   三、工程实践核心要点

4. 补偿前的环境准备
   在进行补偿调试之前，一些环境准备工作必不可少：
   要将示波器预热至少 15 分钟，让电路达到稳定状态，这样才能保证测量的准确性。
   仔细确认校准源输出精度，确保方波上升时间小于 5ns。
   检查探头接地夹引线长度，特别是在高频测量时，引线长度需控制在 1cm 以内，避免因引线过长影响测量效果。

5. 典型异常波形处理
   在补偿调试过程中，可能会遇到各种异常波形，下面为你介绍常见异常波形的成因分析与解决方案：


6. 定期校准机制
   为了保证测量的准确性，建立定期校准机制很有必要：
   对于常规测量，建议每 8 小时校准一次探头。
   进行精密测量时，每次换测不同电路前都要校准探头。
   当环境发生变化，如温度波动超过 5℃或湿度大于 70% 时，也需要重新校准探头。
   正确实施无源探头补偿是获取可信测量数据的前提。
