高压差分探头的重要参数以及正确使用

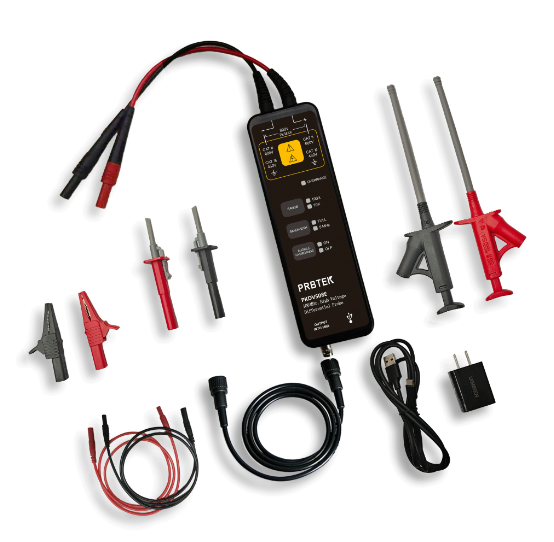

一、什么是高压差分探头？
差分探头有正负两个输入端，首先把输入的电压衰减（放大），通过差分电路把相同的电压信号减掉，得到差值以后的信号。对于浮地信号的测量，差分探头十分重要。

二、差分探头的关键指标
（1）共模电压范围：探头能承受的输入两端对地的最大共模电压差。超过范围可能导致探头损坏或测量失真。
（2）零点：差分输入的两个端口短接在一起，输出应为0mV，实际主要影响零点波形的位置，对测量微小电压有影响，对高压测量影响不大。
（3）差分电压范围：输入信号两端的最大允许电压差。
（4）带宽：探头输出信号衰减至-3dB时的频率。
（5）共模抑制比：抑制共模信号（如地线噪声）的能力，单位dB。CMRR低会导致测量信号被共模噪声淹没。
（6）输入阻抗：探头对被测电路的等效负载阻抗。需要注意的是阻抗过高可能引入噪声，需匹配被测电路。
（7）衰减比：输入电压与输出电压的比例。衰减比100:1，输入1000V→输出10V（示波器量程需匹配）。
（8）精度：测量值与真实值的偏差，通常以百分比表示。但是受温度漂移、非线性误差、校准周期的影响。
（9）上升时间：探头对阶跃信号的响应速度（与带宽相关）。影响高频信号的测量真实性。
三、实际应用
（1）电力电子与逆变器测试：IGBT/MOSFET开关波形测量，母线电压与驱动信号同步分析。
（2）电机驱动系统：电机相电流与反电动势测量，故障诊断（如过压、击穿波形捕捉）。
（3）开关电源测试：原边高压侧波形（如Flyback拓扑的漏极电压）。同步整流管驱动信号分析。
（4）新能源与储能系统：光伏逆变器的DC-DC升压电路测量。电池管理系统（BMS）的电压均衡监测。
（5）科研与高频实验：宽禁带器件的动态特性测试。高压脉冲信号（如激光驱动、等离子体研究）。
四、实际使用中的注意事项
（1）探头选型匹配：确保探头的最大共模电压和差分电压范围覆盖被测信号。探头的带宽需满足测量要求。额外还需要注意阻抗匹配，高输入阻抗（≥1MΩ）减少负载效应，低输入电容（<5pF）避免高频衰减。
（2）安全操作：确保探头绝缘等级高于被测电压。避免触碰高压端，使用绝缘手套和护目镜。
（3）校准与补偿：使用前进行偏置校准，消除零漂误差。高频测量时，用探头配套的补偿夹具调整容抗匹配。
（4）接地与干扰抑制：尽量缩短探头接地线长度，减少环路电感引起的振铃。若噪声过大，可启用示波器的带宽限制（20MHz）或平均采样模式。
高压差分探头是电力电子、新能源、工业自动化等领域中测量高压浮地信号的核心工具正确使用高压差分探头，可以提升高压系统调试的效率和安全性！以上内容由普科科技/PRBTEK整理分享， 西安普科电子科技有限公司致力于打造仪器配附件一站式供应平台。主营范围：示波器测试附件配件的研发、生产、销售。涵盖产品包含电流探头、差分探头、高压探头、无源探头、柔性电流探头、近场探头、电流互感器、射频测试线缆、各类仪器测试附件等。更多信息，欢迎登陆官方网站进行咨询：http://www.prbtek.cn
