PK6000系列无源探头：精准测量的可靠伙伴

在电子测量与信号分析领域，无源探头做为被检测信号与检测设备的媒介，探头的性能指标会直接影响测量结果以及数据的准确性。普科科技研发的PK6150与PK6350无源探头（如图1），适用于测量基础信号，探头良好的指标性能，使其在频域响应、瞬态特性、阻抗匹配等方面均展示出优异的性能。

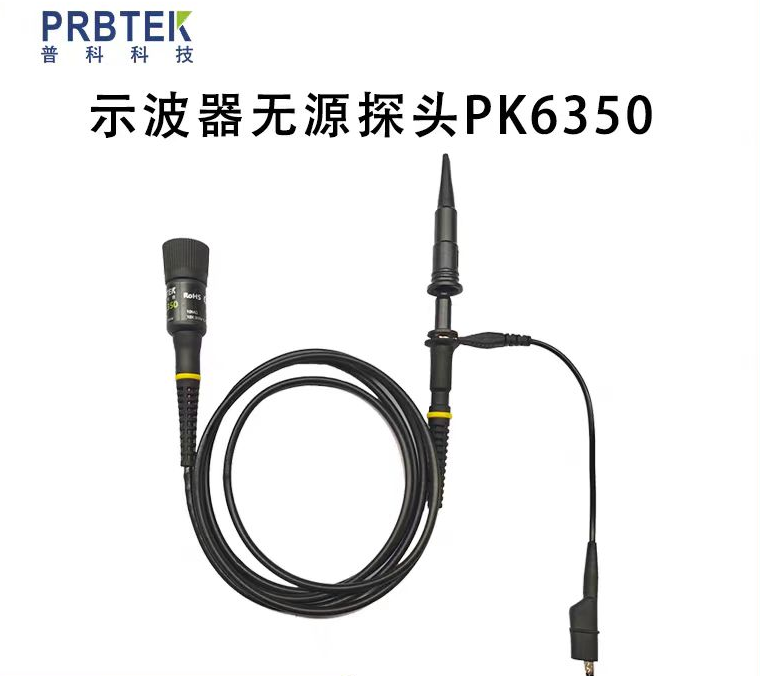

图1 PK6350示波器无源探头
从频域特性来看，PK6150探头在150MHz带宽内，其幅度响应平坦度控制在±0.5dB以内，群时延波动小于50ps，可满足绝大多数中高频电路的信号测量需求；而PK6350探头凭借350MHz的超宽带宽，在毫米波通信、高速数字信号处理等前沿领域优势显著，其在3dB带宽处的相位偏差仅为1.2°符合测量设备的精度要求。
在瞬态响应性能方面，PK6150达到2.3ns，PK6350更是突破至1ns，该性能可有效捕捉纳秒级甚至皮秒级的快速脉冲信号。在实际应用中，当配合高采样率示波器使用时，可将信号上升沿的测量不确定度控制在3.5%以内，为高速数字电路的时序分析与信号完整性研究提供了可靠保障。
输入阻抗特性是衡量探头与被测电路匹配程度的关键参数。PK6150采用双量程输入电阻设计（1MΩ/10MΩ），在10X衰减档位下，输入电容范围为13pF - 17pF，经精密校准，其阻抗匹配精度可达±1.5%；PK6350则针对高频测量进行优化，固定10X衰减比下输入电阻为10MΩ（±2%），输入电容稳定在9 - 25pF可调范围，该设计有效降低了探头对被测电路的负载效应，经实测，在350MHz频点处，其对源阻抗的加载误差仅为0.8%，远低于行业标准要求。
电气安全性能方面，PK6150在1X档位下最大输入电压为150V RMS（CAT II），10X档位下提升至300V RMS（CAT II）；而PK6350在10X档位下具备300V RMS（CAT I）的耐压能力，且均通过了4kV的脉冲耐压测试，确保在高压测试环境下的可靠运行。
详细指标参数如图2所示：

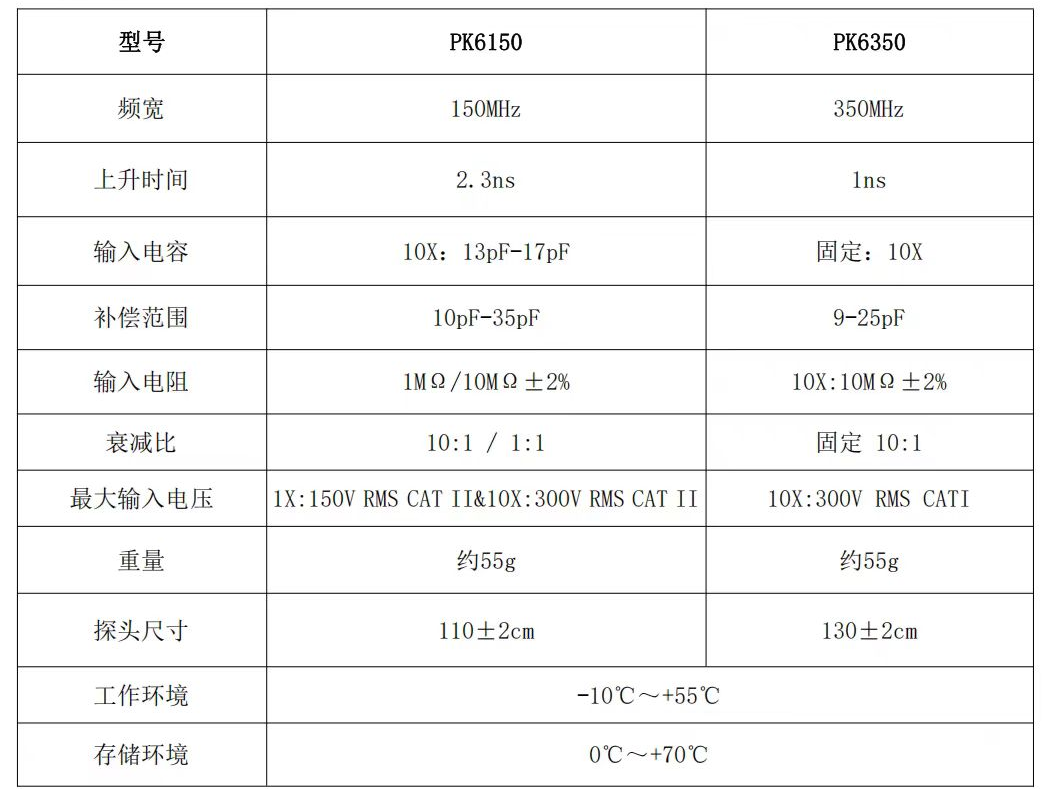

图2 PK6000系列无源探头的性能指标
普科科技原创无源探头 PK6150 和 PK6350，性能卓越、质量管控严格，适用于科研实验、产品研发、生产测试等场景，能为用户提供精准可靠的测量解决方案，是电子测量领域值得信赖的优质工具。
