揭秘电流互感器探头的核心技术

一. 工作原理
电流互感器（Current Transformer, CT）型电流探头基于电磁感应原理工作，主要用于非接触式交流电流测量。其核心机制为：
1.磁通量耦合：当被测导体通过探头磁芯，交变电流产生交变磁场，在次级线圈中感应出比例电流。
2.变比关系：遵循 (I_p \times N_p = I_s \times N_s)（(I_p)：原边电流，(I_s)：副边电流，(N)：匝数），输出电流通常为mA级，需外接采样电阻转换为电压信号。
3.高频响应限制：受磁芯材料频响特性影响，通常适用于50Hz~1MHz频段，高频测量需配合罗氏线圈探头。

二. 核心结构组成
电流互感器型探头的典型结构包括：
1.磁芯材料：硅钢片：用于工频（50/60Hz）测量，成本低但带宽窄（<1kHz）。坡莫合金：中频应用（1kHz_{100kHz），高磁导率但易饱和。纳米晶/铁氧体：高频场景（100kHz}1MHz），兼顾宽频带与抗饱和能力。
2.次级线圈：精密绕制铜线，匝数比决定变比（如1000:1）。
3.信号调理电路：集成I/V转换、放大及滤波，输出标准电压信号（如1V/A）。

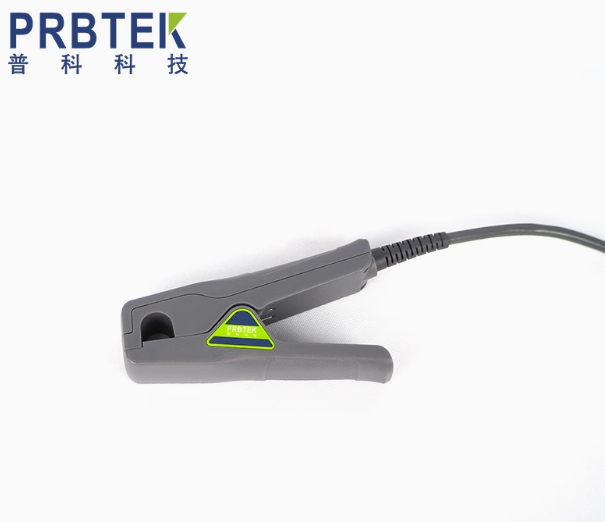

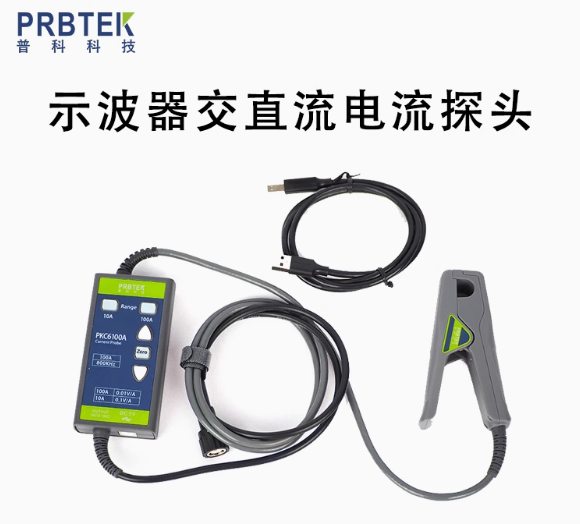

4.机械设计：开口式磁芯：便于夹持带电导线，但磁路不闭合导致精度略低。闭合式磁芯：精度高（典型0.5%~1%），需断开电路安装。

三. 关键性能参数
参数 典型范围 影响
电流量程 1A~1000A 超量程易导致磁芯饱和损坏
带宽 50Hz~1MHz 高频谐波测量需宽带宽
精度 ±0.5%~±3% 取决于磁芯材料与电路设计
输出灵敏度 1mV/A~10mV/A 需匹配示波器输入范围
相位误差 <1°（@50Hz） 影响功率分析准确性
隔离电压 1kV~5kV 保障高压测量安全性

四. 应用市场分析
电流互感器型探头广泛应用于以下场景：
1.电力电子与能源：工频电流监测（如配电柜、电表校准），光伏逆变器、风电变流器的输出电流测量。
2.工业自动化：电机驱动电流波形分析（PWM谐波检测），变频器输入/输出侧电流保护阈值验证。
3.消费电子与科研：电源模块效率测试（输入/输出电流同步采集），电磁兼容（EMC）测试中的传导电流分析。

五. 选型与使用建议
1.高频应用：优先选择纳米晶磁芯探头（如Pearson 411系列）。
2.高精度需求：闭合式磁芯+低温漂采样电阻设计（如Hioki CT6701）。
3.安全提示：次级线圈严禁开路，可能引发高压危险。测量直流分量需选择霍尔复合型探头。
4.电流互感器型探头以其非接触测量、高隔离安全性等优势，在中低频电流测试领域不可替代。正确选型可显著提升测量效率与数据可靠性。
