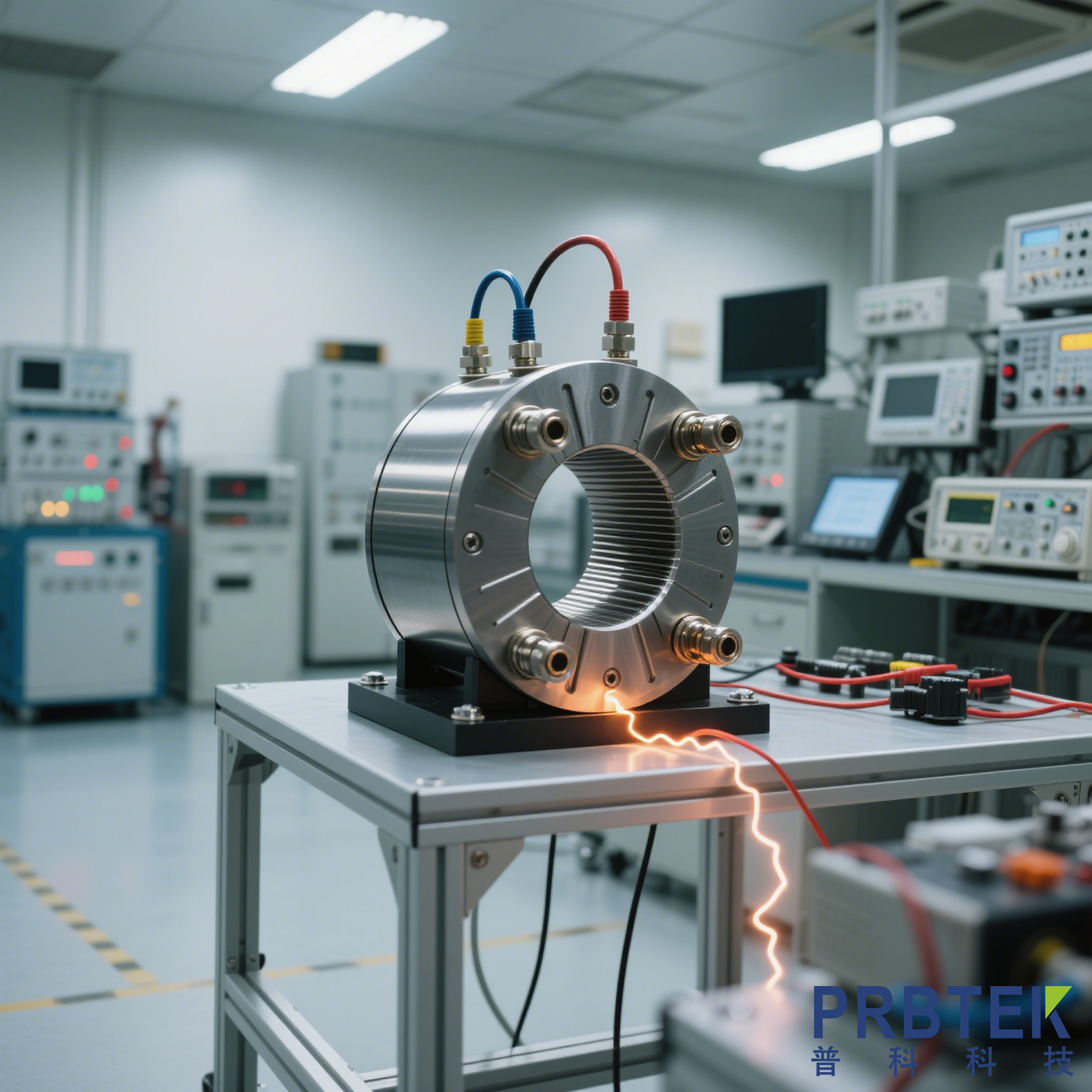

皮尔森电流互感器测试浪涌电流时的一些典型问题

一、信号失真类问题

1.1 波形振荡现象

特征：示波器显示高频阻尼振荡

成因：
接地环路形成（85%案例）
探头安装偏心（12%案例）
电缆阻抗失配（3%案例）
解决方案：

改用星型单点接地拓扑
使用铁氧体磁环抑制共模干扰
验证BNC接头75Ω/50Ω匹配

1.2 基线漂移问题
测试数据：30分钟漂移量＞5%FS

处理方法：

预热设备≥30分钟（环境温度25±3℃）
执行零点自动校准程序
改用直流耦合模式（低频浪涌适用）

二、量程异常类问题

2.1 信号削波
临界值：输出达到额定电压的95%
应急方案：

串联衰减器（建议Tektronix P5150）
切换示波器1MΩ高阻模式
采用电流分流器并联测量验证

2.2 灵敏度不足
判断标准：信噪比＜20dB
优化措施：
改用高灵敏度型号（如Pearson 411）
增加信号前置放大器（带宽≥50MHz）
缩短探头至示波器距离（＜1.5m）

三、系统兼容性问题

3.1 触发失步
故障表现：多次触发波形不一致
调试步骤：

改用光纤隔离触发通道
设置触发滞后50ns
检查DUT接地电位差（应＜2V）

3.2 EMI干扰
频谱特征：200kHz-1MHz频段异常

屏蔽方案：

安装Mu金属屏蔽罩
采用双层屏蔽电缆（如RG214/U）
测试现场布置吸波材料

四、特殊工况处理

4.1 高压隔离失效
危险征兆：探头表面放电

安全措施：

立即切断电源
检查绝缘耐压等级（需＞5×工作电压）
采用光纤传输替代电缆

4.2 极端温度影响

允许范围：-20℃~+85℃

温漂补偿：
使用PT100温度传感器监测
加载厂家提供的温度补偿系数
避免阳光直射探头本体

五、系统性验证方法

建议每季度执行以下检测流程：
标准脉冲验证（上升沿≤10ns）
频响特性扫描（1kHz-20MHz）
线性度测试（10%-100%量程）
相位偏差检测（双探头对比法）
