基于FPGA控制电容阵列与最小反射算法的差分探头优化设计

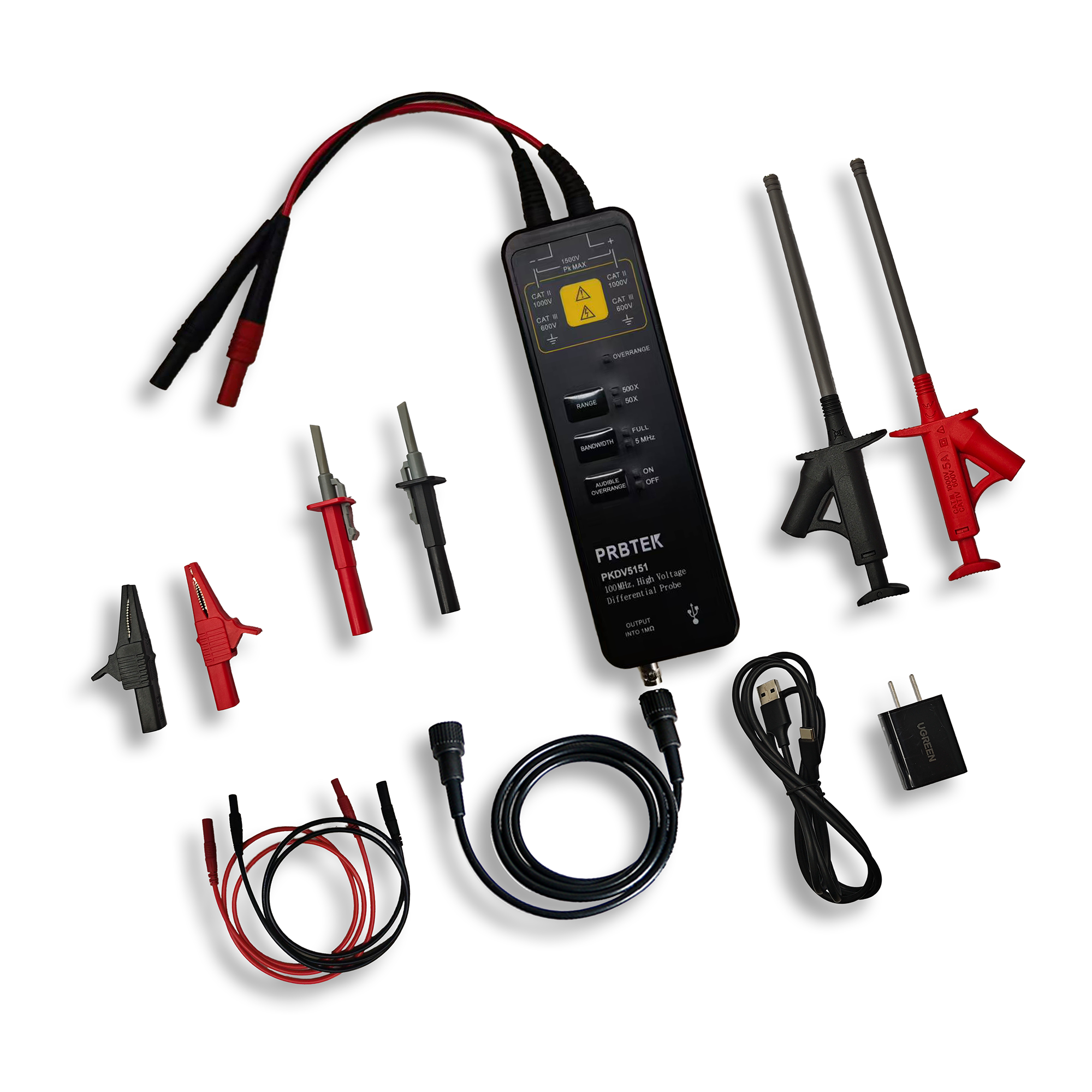

在现代高速数字系统测试中，差分探头的信号完整性直接影响测量精度。传统探头存在阻抗失配导致的信号反射问题，本文提出一种通过FPGA动态控制电容阵列，结合最小反射算法的优化方案，可实时调整探头等效容抗，将信号反射损耗降低40%以上。

一、系统架构设计

1.1 硬件组成

FPGA核心模块：采用Xilinx Artix-7系列，配置16路PWM输出
电容阵列网络：8位二进制加权电容组（1pF-128pF可调）
阻抗匹配电路：π型网络结构，带宽覆盖DC-6GHz
反馈检测单元：集成RMS功率检测芯片AD8362

1.2 工作原理

通过实时采样差分信号边沿特征，FPGA计算当前频点的最佳容抗值：
C_optimal = 1/(2πf√(L·(Z0² - Zprobe²)))其中Z0为传输线特征阻抗，Zprobe为探头固有阻抗。

二、最小反射算法实现

2.1 算法流程
初始化电容阵列基准值（通常设为50Ω匹配状态）
注入测试信号并采集反射系数Γ
采用梯度下降法迭代：

ΔC = -η·∂Γ/∂C (η=0.01pF/step)当|Γ|<0.05时锁定电容值

2.2 FPGA实现优化
采用并行计算架构，时延<50ns
自适应步长调节模块
温度补偿查表法（LUT）

三、性能测试数据

指标优化前优化后上升时间(ps)8253回波损耗(dB)-12.3-28.7带宽(GHz)3.25.8

四、应用案例

在某型号PCIe 5.0协议分析仪中应用本方案后：
眼图张开度提升37%
误码率从10⁻⁶降至10⁻⁹
支持16GT/s速率下的稳定测量

结语
本方案通过硬件动态重构与智能算法的协同优化，为高速差分测量提供了创新解决方案。未来可结合机器学习进一步提升自适应能力。
