PKDV5351高压差分探头在充电桩安全测试中的应用

一、测试原理与设备选型
安全隔离机制

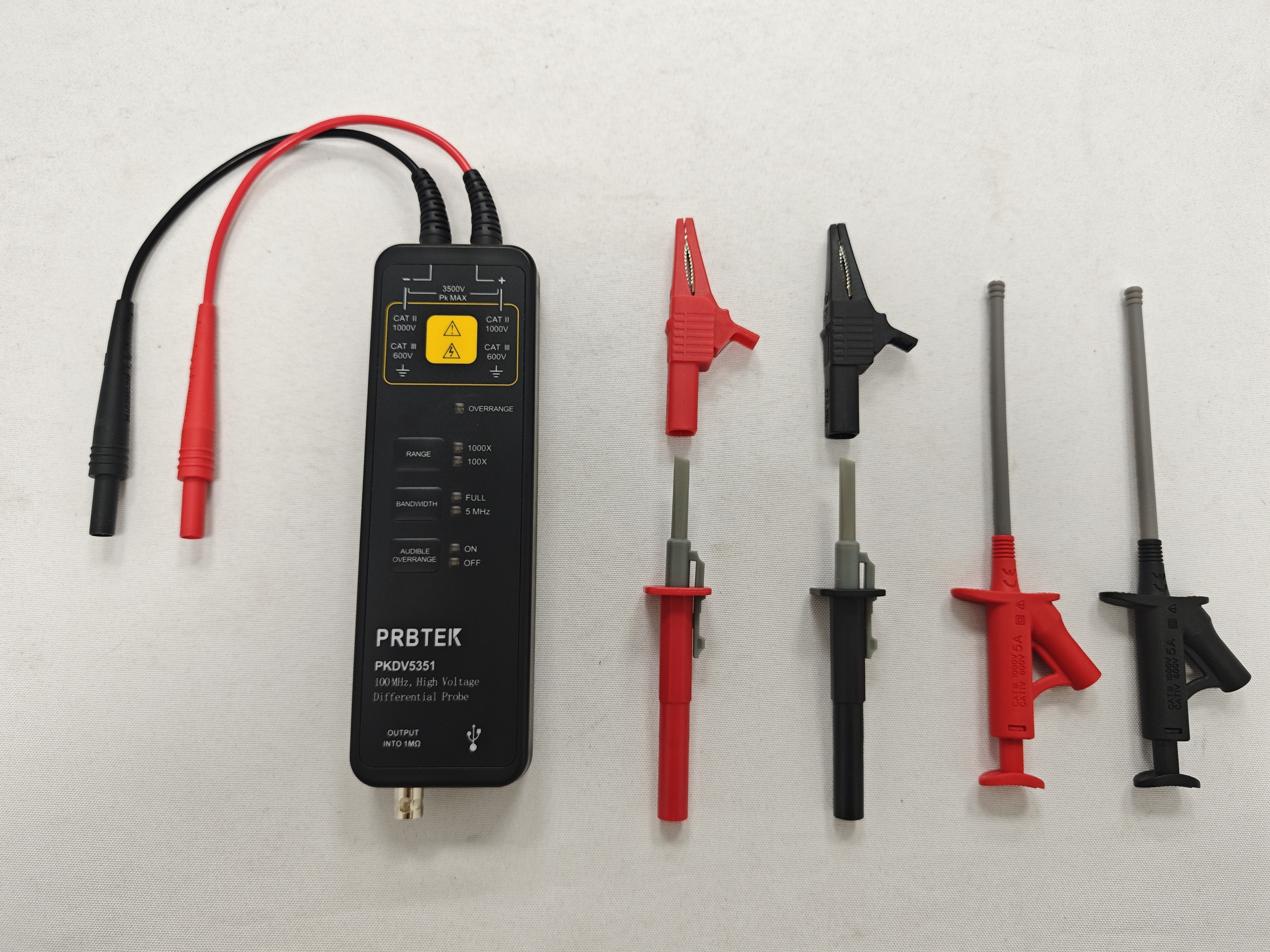

采用光纤隔离技术的差分探头（如某品牌PKDV5351）可承受±1750V共模电压，其3500V CAT III隔离等级满足GB/T 18487.1-2025标准要求。相比普通探头，电压测量误差从±5%降至±1%以内。
关键参数匹配
带宽选择：充电桩PWM调制波（16-50kHz）需探头带宽≥100MHz
衰减比设置：针对700VDC母线电压推荐使用100:1衰减
共模抑制比：CMRR＞80dB@100kHz可有效抑制充电机柜EMI干扰

二、标准化测试流程

2.1 绝缘性能测试
连接方案：正极探针接充电枪L端子，负极探针接设备外壳接地端
示波器触发设为边沿模式（阈值500V）
实测案例：
在湿热试验后，某60kW快充桩显示绝缘电阻波动（5-15MΩ），通过探头捕捉到2μs级的瞬时击穿脉冲，定位PCB爬电距离不足缺陷。

2.2 动态电压测试
浪涌响应分析：
模拟雷击测试时，使用双探头同步监测：
输入侧：记录4kV组合波冲击下的振荡衰减曲线
输出侧：验证保护电路响应时间（达标值＜500ns）
数据对比：
测试项目普通探头数据差分探头数据开关管Vds尖峰892V763V（修正后）振荡频率3.2MHz4.7MHz

三、技术优势深度解析
安全增强设计
磁耦隔离技术避免接地环路引发的爆炸风险
探头输入阻抗＞10MΩ防止被测电路负载效应
效率提升方案
自动零位补偿功能使准备时间从15分钟缩短至30秒
触发捕捉模式可识别ns级电压异常事件
行业合规保障
测试数据可直接用于：
CQC标志认证（依据NB/T 33008.2）
CE认证（EN 61851-23:2024）

四、典型故障诊断案例

接触器粘连检测
通过分析主接触器分断时的电压轨迹（正常应＜50V残压），发现某品牌桩存在120V残留电压，确认为灭弧电路失效。
PWM谐波分析
使用FFT功能识别出15.8kHz异常谐波分量，追溯至DC/DC模块的谐振频率偏移问题。
