高压单端探头共模干扰问题分析及应对措施

一、共模干扰的形成原因

高压单端探头以信号与地之间的电压为测量基准，其测量回路直接依赖于参考地电位。在高压环境中，信号线与地线之间存在较大电位差，可能导致以下干扰源：

‌电磁耦合‌：高压线路周围强电场或磁场在信号线与地线间感应出共模电压；
‌地线环路干扰‌：被测设备与测量仪器接地差异形成地电位差，产生共模电流；
‌电源噪声传导‌：开关电源或高频器件通过供电线路引入共模噪声。
二、共模干扰对测量的影响

共模干扰会导致单端探头输出信号失真，具体表现为：

‌信号偏移‌：叠加在原始信号上的共模电压使测量值偏离真实值；
‌高频噪声放大‌：探头带宽不足时，高频共模干扰可能通过寄生电容耦合至信号路径；
‌测量稳定性下降‌：在电机驱动、变频器等强干扰场景中，单端探头可能无法稳定工作。

三、抑制共模干扰的解决方案

针对高压单端探头的特性，可采取以下措施：

‌优化测量环境‌
使用屏蔽双绞线连接探头，减少电磁耦合干扰；
布线时远离高压线束，避免与电源线并行敷设；
对高压设备采用镀锌管或金属屏蔽罩进行物理隔离。
‌改进测量系统设计‌
为被测电路和测量设备配置独立接地，消除地环路干扰；
采用线性稳压电源或低纹波开关电源（纹波<50mV），降低电源噪声传导；
增加共模扼流圈或隔离变压器，阻断共模电流路径。
‌替代测量方案‌
‌差分信号转换‌：使用外部差分放大器将单端信号转换为差分信号，提升共模抑制能力；
‌更换探头类型‌：在共模电压超过探头耐受范围时，改用高压差分探头（如PKDV系列），其共模抑制比可达180dB，且耐压达数千伏。

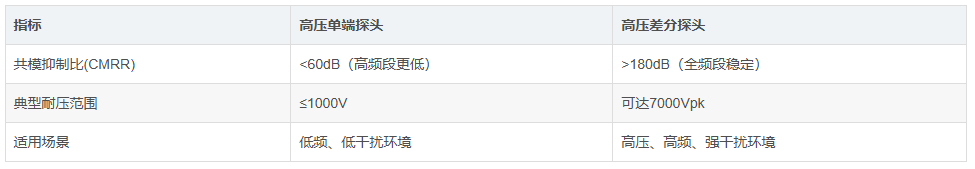

四、性能对比（单端探头 vs 差分探头）

‌建议‌：若干扰严重且测量精度要求高，优先选择光隔离高压差分探头，其通过光信号传输实现电气隔离，可从根本上阻断共模干扰路径。对于必须使用单端探头的场景，需结合环境屏蔽、电源优化和信号调理手段进行系统级抗干扰设计。
