光隔离探头的测量应用

在电力电子和高速信号测试领域，光隔离探头因其独特的性能优势已成为工程师验证信号真实性的关键工具。本设备通过光电隔离技术实现安全测量，其技术特性与操作方法值得深入解析。
一、核心性能优势

信号保真技术

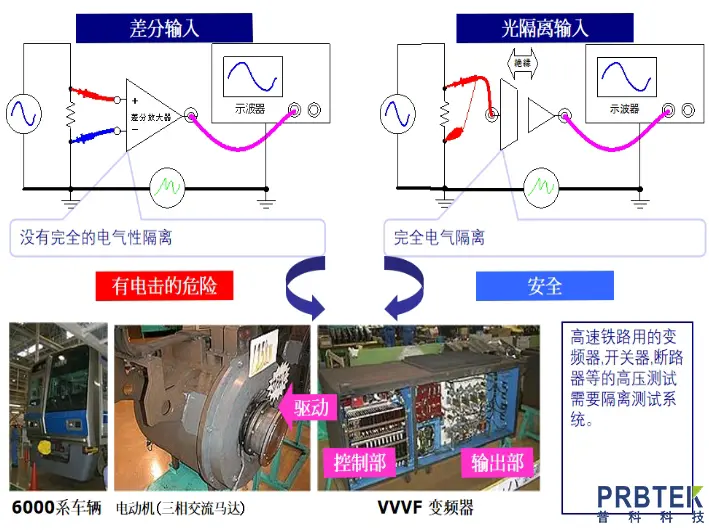

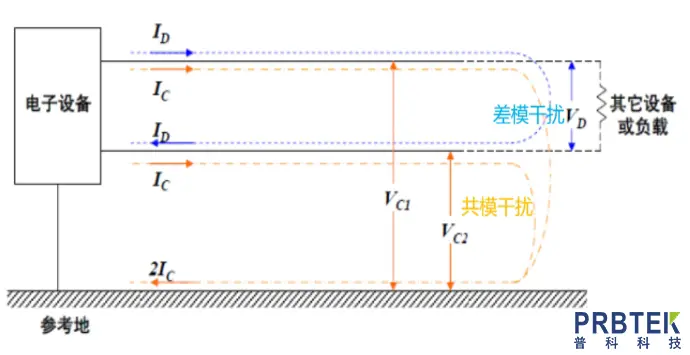

相比传统差分探头存在的寄生参数干扰问题，光隔离探头采用前端衰减架构，将输入电容降至1pF以下。该设计通过同轴传输衰减信号，有效抑制了dv/dt噪声耦合，可准确捕获高频信号细节（>100MHz）。实验数据显示，其共模抑制比（CMRR）可达140dB@1MHz，较常规探头提升40%以上。
多场景适应能力
模块化衰减器设计支持30:1至1000:1的宽范围量程切换，配合可更换探针组件，能适配IGBT门极驱动、电源环路分析等不同测试需求。特有的光纤隔离技术可实现6kV持续耐压和10kV浪涌防护，满足三相系统多通道同步测量需求。

二、创新结构设计

设备采用分体式架构，由发射端（含衰减器）、光纤接收器和供电模块组成。发射端重量控制在85g以内，支持磁吸固定，避免传统探头因自重引发的接触不良问题。内置锂电池组支持热插拔更换，连续工作时间达10小时，配合低功耗模式可延长至16小时。

三、标准化操作流程

（一）准备阶段：1、预估被测信号幅值，选择匹配的衰减器（建议保留30%余量）2、安装探头发射端支架，确保测试点接触可靠3、通过USB-C接口为接收器供电，完成系统自检
（二）测量阶段：1、执行自动归零校准（环境温度变化>5℃时需重新校准）2、设置示波器垂直灵敏度与探头衰减比保持同步3、优先采用BNC直连方式，采样率设置为带宽的5倍以上4、启动单次触发模式捕获瞬态信号
（三）收尾阶段：1、确认被测电路断电后移除探头2、清洁探针接触面，检查衰减器接口状态3、存储设备于防静电箱（湿度<60%RH）

四、典型应用场景
开关电源环路响应测试
配合频响分析仪使用时，可准确测量20kHz-2MHz范围内的相位裕量。建议采用双探头差分测量法，将地线环路影响降低至0.5dB以下。
新能源变流器测试
在1500V光伏系统测试中，使用1000:1衰减器配合隔离放大器，可完整捕获IGBT开关过程中的米勒平台波形，时间分辨率可达2ns。
该设备通过ISO 17025校准体系认证，年度漂移率小于0.3%。用户需注意，当测试环境存在强电磁干扰时（如EUVL设备周边），应选用屏蔽型衰减器套件以确保测量精度。定期进行时域反射（TDR）检测，可有效维护信号传输完整性。
