射频电流传感器的核心机理和简单应用场景

在高速数字电路与无线通信系统蓬勃发展的今天，非侵入式电流检测技术已成为电磁兼容优化和射频系统调试的关键手段。作为该领域的核心测量装置，射频电流传感器凭借其独特的技术优势，在5G基站建设、新能源电控系统检测等前沿领域发挥着不可替代的作用。
一、电磁耦合机理与技术创新
该型传感器基于法拉第电磁感应定律构建磁电转换系统，其核心由纳米晶磁芯、多绕组差分线圈和双层电磁屏蔽结构构成创新性设计。当被测导体穿过环形磁路时，交变电流产生的磁通量变化在检测线圈两端生成感应电势，其数学关系可表示为：

V_out = -N·dΦ/dt = -N·μ·A·(dI/dt)/l，其中N为线圈匝数，μ为磁芯导磁率，A为磁路截面积，l为有效磁路长度。通过磁芯材料的频响优化和线圈阻抗匹配设计，现代传感器已实现DC-40GHz的超宽频域覆盖。

二、工程适配性设计演进

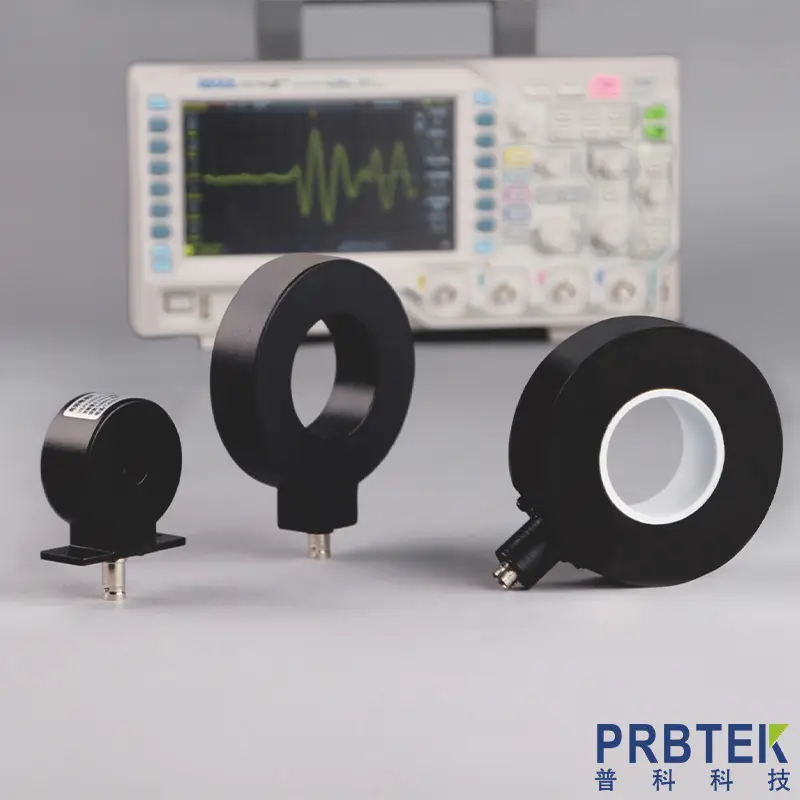

结构创新谱系
卡扣式传感器：采用分体式磁芯结构，支持带电安装操作，典型产品如Keysight N7026B（10MHz-8GHz）
直通式传感器：内置N型同轴接口，适用于大电流（100A+）精密测量
柔性罗氏线圈：基于柔性PCB工艺，专为异形导体（如曲面汇流排）测量设计
频域特征矩阵
┌────────────┬──────────────┬─────────────┐
│ 分类 │ 频率范围 │ 典型应用场景 │
├────────────┼──────────────┼─────────────┤
│ 宽频传感器 │ 100kHz-40GHz │ 毫米波电路板级验证 │
│ 高灵敏型 │ 10Hz-1MHz │ 医疗设备漏电流检测 │
│ 大电流型 │ DC-100MHz │ 新能源车电驱系统测试 │
└────────────┴──────────────┴─────────────┘

三、关键性能指标体系

在选型时。应重点关注以下参数矩阵：

1、传递函数线性度：要求在工作频带内幅度波动≤±0.5dB
2、相位一致性：群延迟波动控制在±5ps以内（射频链路调试关键）
3、动态范围：需同时满足mV级微弱电流和kA级浪涌检测需求
4、温漂特性：高阶产品在-40℃~85℃范围内灵敏度变化≤0.02%/℃

四、前沿应用场景突破

1、5G Massive MIMO阵列：实时监测256通道馈电幅相一致性
2、第三代半导体验证：精准捕捉GaN器件ns级开关电流波形
3、脑机接口研发：检测μA级神经电信号传导特性
4、星载系统测试：满足MIL-STD-461G标准空间辐射发射检测
五、选型决策树模型

建议采用四维决策框架：

1、频域适配性：包含基波及其三次谐波频率
2、动态范围：最小可测值≤系统噪声20dB
3、接口兼容性：优先选择SMA-K型微波接头
4、环境耐受性：工业级产品需满足IP67防护标准

在如今万物互联与智能硬件的时代背景下，射频电流检测技术正从单一测量工具向系统级解决方案演进。工程师需建立电磁场理论、材料科学和信号处理技术的跨学科知识体系，方能在复杂电磁环境下的电流测量挑战中把握技术先机。
