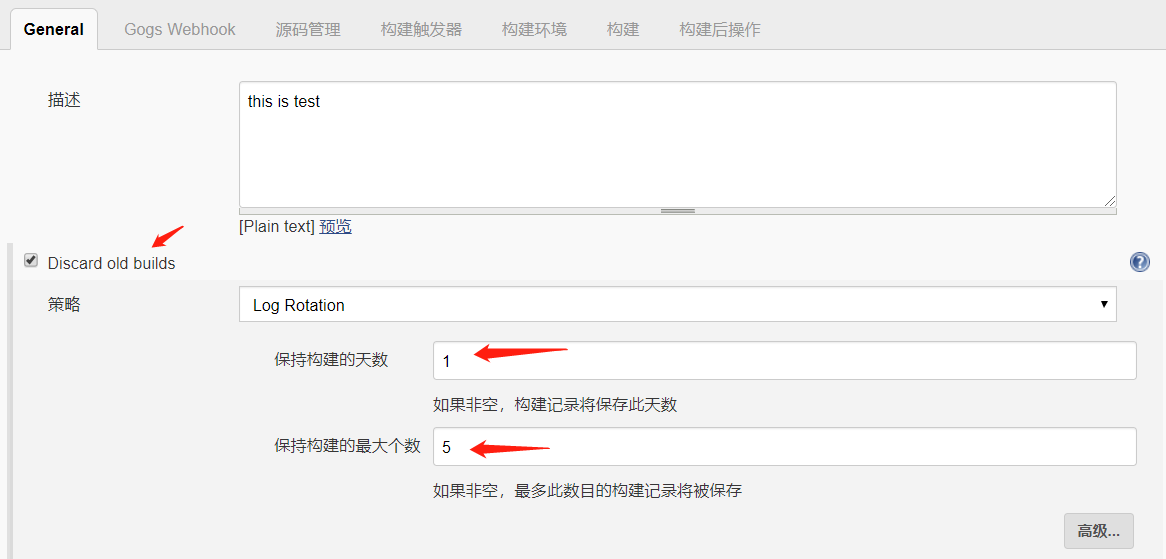

    • 8、构建发布任务
    • 9、调用maven命令和启用邮箱
    • 10、部署java服务器
    • 11、构建项目
    • 12、查看测试结果
  • 四、Jenkins+Gitlab 部署第一个小项目
  • • 1、前提
    • 2、新建任务
    • 3、配置gitlab的地址
    • 4、gitlab端配置公钥
  • 五、Jenkins+Gitlab webhook触发自动构建项目
  • • 1、准备环境

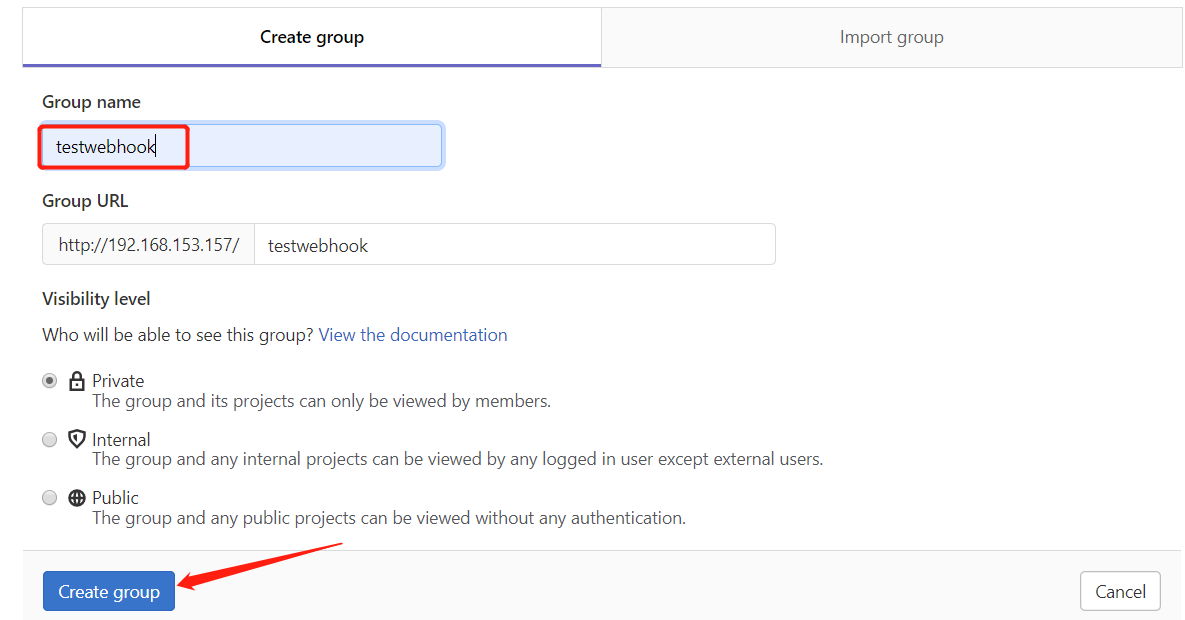

    • • （1）创建组

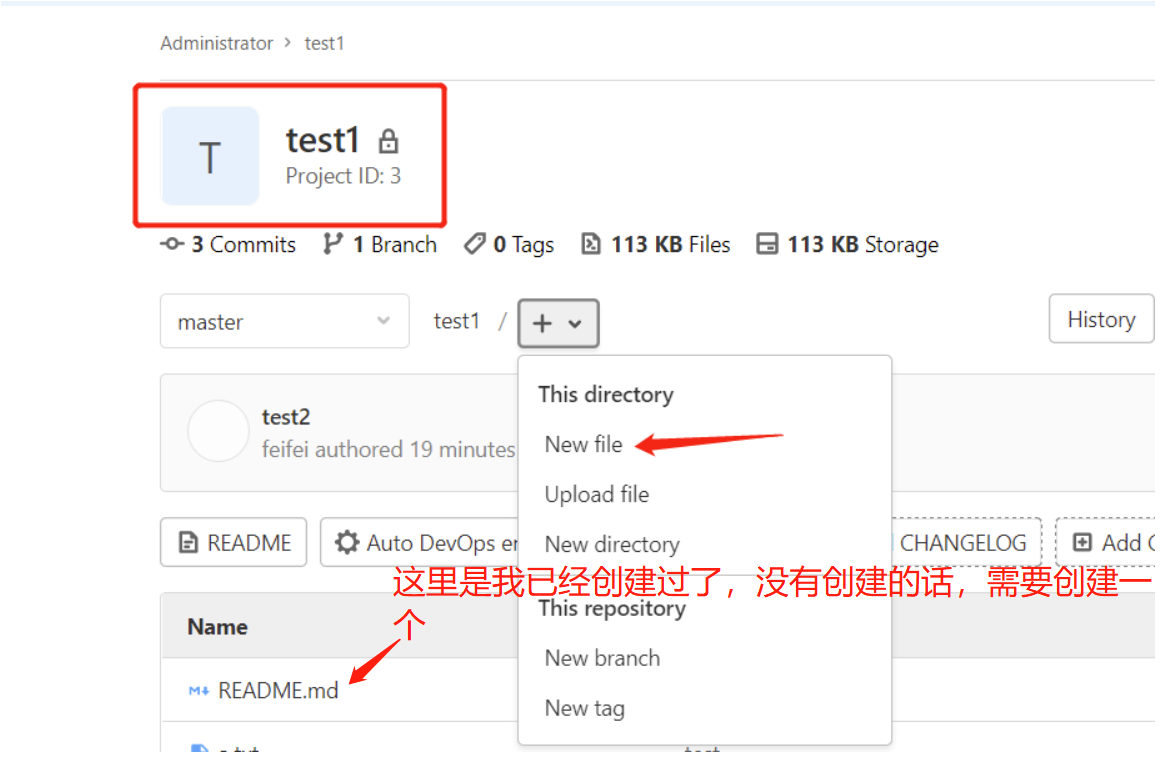

      • （2）创建项目
    • 2、安装配置Jenkins

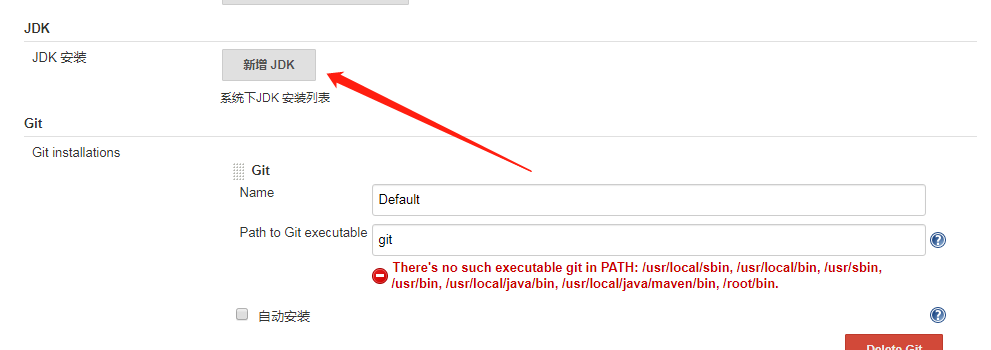

    • • （1）配置jdk和maven

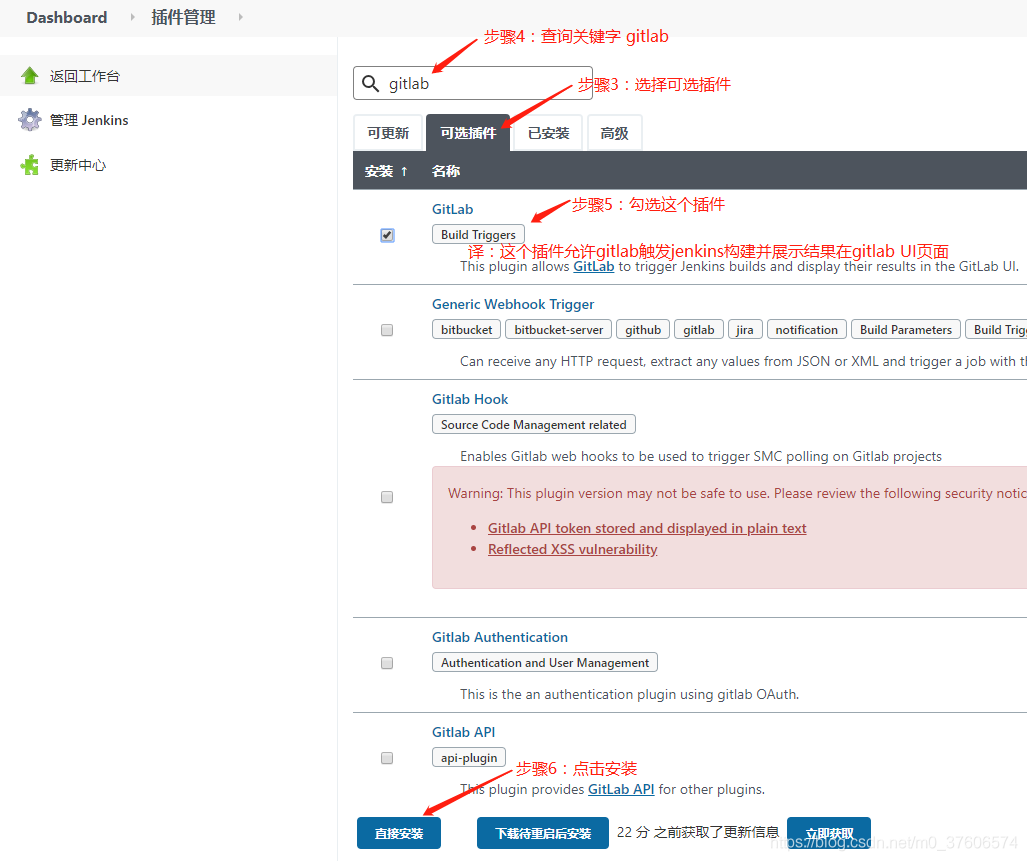

      • （2）jenkins安装gitlab插件

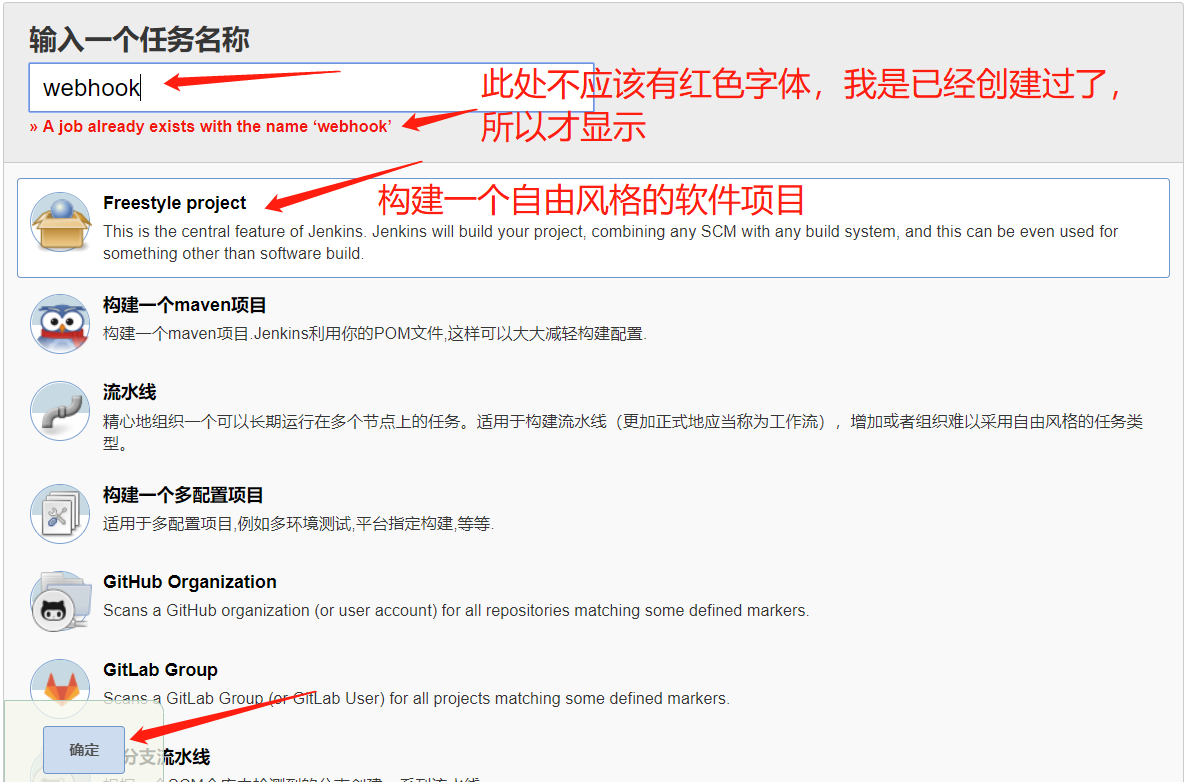

      • （3）新建任务
    • 3、配置gitlab

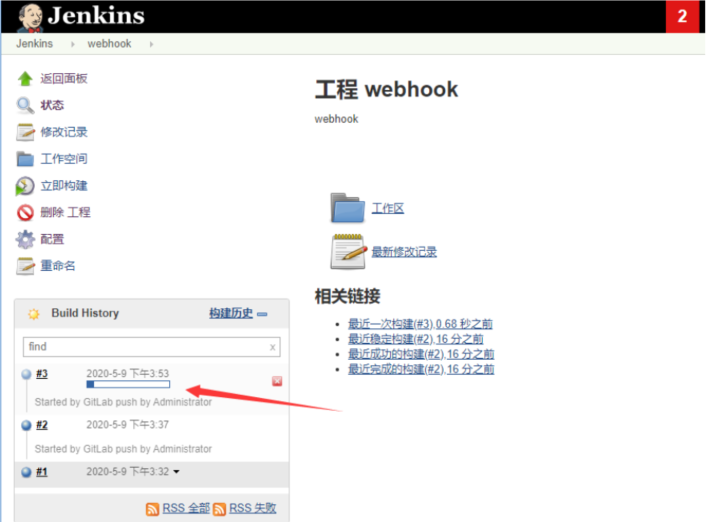

    • 4、开始测试



一、CI / CD

1、概念

持续集成/持续发布—开发(git) -->git主库–>jenkins(git+jdk+tomcat+maven打包+测试）–>发布到tomcat服务器

Jenkins是一个功能强大的应用程序，允许持续集成和持续交付项目，无论用的是什么平台。这是一个免费的源代码，可以处理任何类型的构建或持续集成。集成Jenkins可以用于一些测试和部署技术。Jenkins是一种软件.

2、CI / CD 方法简介

软件开发的连续方法基于自动执行脚本，以最大限度地减少在开发应用程序时引入错误的可能性。从新代码的开发到部署，它们需要较少的人为干预甚至根本不需要干预。

它涉及在每次小迭代中不断构建，测试和部署代码更改，从而减少基于有缺陷或失败的先前版本开发新代码的机会。

这种方法有三种主要方法，每种方法都根据最适合您的策略进行应用。

持续集成(Continuous Integration, CI): 代码合并，构建，部署，测试都在一起，不断地执行这个过程，并对结果反馈。

持续部署(Continuous Deployment, CD):　部署到测试环境、预生产环境/灰度环境、生产环境。

持续交付(Continuous Delivery, CD): 将最终产品发布到生产环境、给用户使用。

二、jenkins介绍

Jenkins是帮我们将代码进行统一的编译打包、还可以放到tomcat容器中进行发布。
我们通过配置，将以前：编译、打包、上传、部署到Tomcat中的过程交由Jenkins，Jenkins通过给定的代码地址URL（代码仓库地址），将代码拉取到其“宿主服务器”（Jenkins的安装位置），进行编译、打包和发布到Tomcat容器中。

1、Jenkins概述

是一个开源的、提供友好操作界面的持续集成(CI)工具，主要用于持续、自动的构建的一些定时执行的任务。Jenkins用Java语言编写，可在Tomcat等流行的容器中运行，也可独立运行。

jenkins通常与版本管理工具(SCM)、构建工具结合使用；常用的版本控制工具有SVN、GIT。jenkins构建工具有Maven、Ant、Gradle。

2、Jenkins目标

① 持续、自动地构建/测试软件项目。

② 监控软件开放流程，快速问题定位及处理，提高开发效率。

3、Jenkins特性

① 开源的java语言开发持续集成工具，支持CI，CD。
② 易于安装部署配置：可通过yum安装,或下载war包以及通过docker容器等快速实现安装部署，可方便web界面配置管理。
③ 消息通知及测试报告：集成RSS/E-mail通过RSS发布构建结果或当构建完成时通过e-mail通知，生成JUnit/TestNG测试报告。
④ 分布式构建：支持Jenkins能够让多台计算机一起构建/测试。
⑤ 文件识别:Jenkins能够跟踪哪次构建生成哪些jar，哪次构建使用哪个版本的jar等。
⑥ 丰富的插件支持:支持扩展插件，你可以开发适合自己团队使用的工具，如git，svn，maven，docker等。

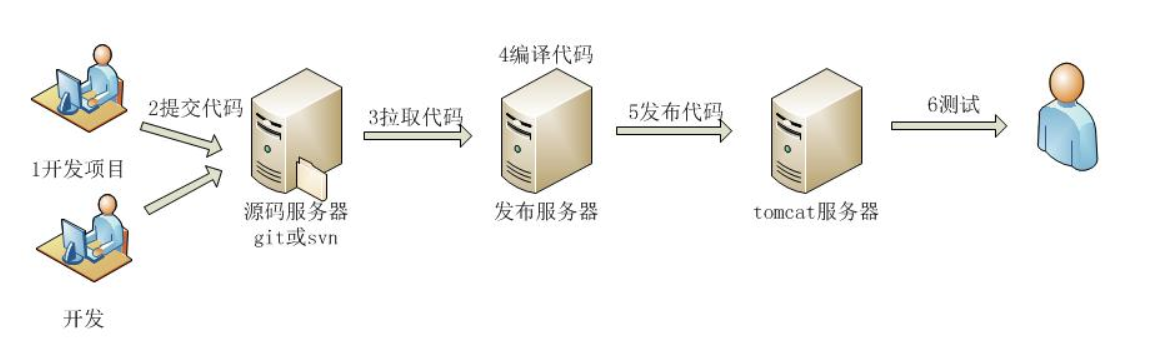

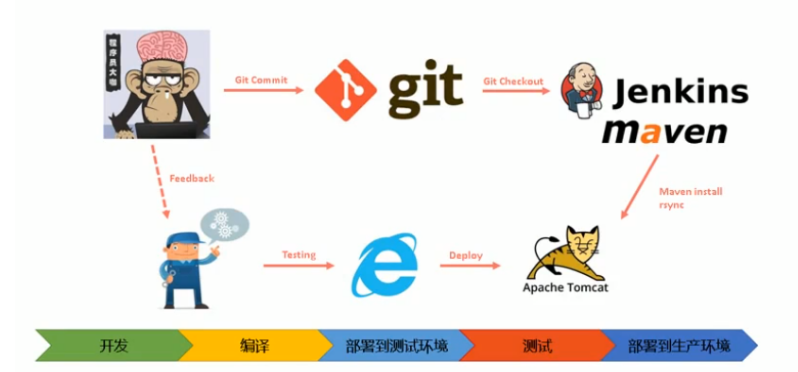

工作流程图:

测试环境中：
1.开发者会将代码上传到版本库中。
2.jenkins通过配置版本库的连接地址，获取到源代码。
3.jenkins获取到源代码之后通过参数化构建(或者触发器)开始编译打包。
4.jenkins通过调用maven（Ant或者Gradle）命令实现编译打包过程。
5.生成的war包通过ssh插件上传到远程tomcat服务器中通过shell脚本自动发布项目。
生产环境：
测试环境将项目测试没问题后，将项目推送到线上正式环境。
1.可以选择手动。
2.也可以通过调用脚本推送过去。



4、产品发布流程

产品设计成型 -> 开发人员开发代码 -> 测试人员测试功能 -> 运维人员发布上线

持续集成（Continuous integration，简称CI）

持续部署（continuous deployment）

持续交付（Continuous delivery）

三、部署应用Jenkins+Github+Tomcat实战

1、准备环境

两台机器

• git-server ----https://github.com/bingyue/easy-springmvc-maven

• jenkins-server —192.168.246.212—最好是3个G以上

• java-server -----192.168.246.210（tomcat服务器）

部署jenkins服务器

安装git客户端

[root@jenkins-server ~]# yum install -y git   #安装git客户端
[root@jenkins-server ~]# ssh-keygen
[root@jenkins-server ~]# ssh-copy-id -i root@192.168.246.210 #拷贝到后端java服务器



开始部署jenkins

1.上传jdk

[root@jenkins-server ~]# tar xzf jdk-8u191-linux-x64.tar.gz -C /usr/local/
[root@jenkins-server ~]# cd /usr/local/
[root@jenkins-server local]# mv jdk1.8.0_191/ java



2.安装tomcat

[root@jenkins-server ~]# wget http://mirrors.tuna.tsinghua.edu.cn/apache/tomcat/tomcat-8/v8.5.42/bin/apache-tomcat-8.5.42.tar.gz
[root@jenkins-server ~]# tar xzf apache-tomcat-8.5.42.tar.gz -C /usr/local/
[root@jenkins-server ~]# cd /usr/local/
[root@jenkins-server local]# mv apache-tomcat-8.5.42/ tomcat



3.安装maven

[root@jenkins-server ~]# wget http://mirrors.tuna.tsinghua.edu.cn/apache/maven/maven-3/3.5.4/binaries/apache-maven-3.5.4-bin.tar.gz
[root@jenkins-server ~]# tar xzf apache-maven-3.5.4-bin.tar.gz -C /usr/local/java
[root@jenkins-server ~]# cd /usr/local/java
[root@jenkins-server java]# mv apache-maven-3.5.4/ maven



4.设置变量

[root@jenkins-server ~]# vim /etc/profile
JAVA_HOME=/usr/local/java
MAVEN_HOME=/usr/local/java/maven
PATH=$PATH:$JAVA_HOME/bin:$MAVEN_HOME/bin
export PATH USER LOGNAME MAIL HOSTNAME HISTSIZE HISTCONTROL JAVA_HOME MAVEN_HOME
[root@jenkins-server ~]# source /etc/profile



5.验证

[root@jenkins-server ~]# java -version
java version "1.8.0_191"
Java(TM) SE Runtime Environment (build 1.8.0_191-b12)
Java HotSpot(TM) 64-Bit Server VM (build 25.191-b12, mixed mode)
[root@jenkins-server ~]# mvn -v
Apache Maven 3.5.4 (1edded0938998edf8bf061f1ceb3cfdeccf443fe; 2018-06-18T02:33:14+08:00)
Maven home: /usr/local/java/maven
Java version: 1.8.0_191, vendor: Oracle Corporation, runtime: /usr/local/java/jre
Default locale: en_US, platform encoding: UTF-8
OS name: "linux", version: "3.10.0-693.el7.x86_64", arch: "amd64", family: "unix"



6.下载 jenkins 的安装包

安装 jenkins 最新版本 ----通过官网直接下载war包。

官网:http://updates.jenkins-ci.org/download/war/

[root@jenkins-server ~]# wget http://updates.jenkins-ci.org/latest/jenkins.war
部署jenkins
[root@jenkins-server ~]# cd /usr/local/tomcat/webapps/
[root@jenkins-server webapps]# rm -rf *
[root@jenkins-server webapps]# cp /root/jenkins.war .
[root@jenkins-server webapps]# ../bin/startup.sh
Using CATALINA_BASE:   /usr/local/tomcat
Using CATALINA_HOME:   /usr/local/tomcat
Using CATALINA_TMPDIR: /usr/local/tomcat/temp
Using JRE_HOME:        /usr/local/java
Using CLASSPATH:       /usr/local/tomca t/bin/bootstrap.jar:/usr/local/tomcat/bin/tomcat-juli.jar
Tomcat started.



如果启动了访问提示

解决办法在

[root@jenkins-server ~]# cd /usr/local/tomcat/conf/

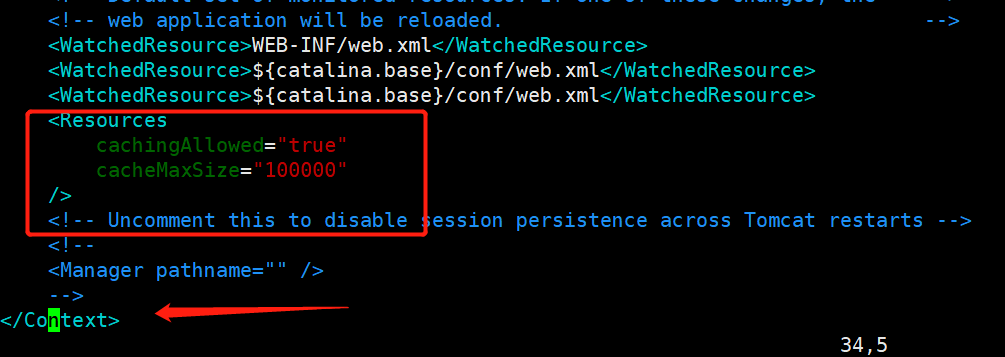

[root@jenkins-server conf]# vim context.xml  -----添加如下内容:
    <Resources
        cachingAllowed="true"
        cacheMaxSize="100000"
    />



重启tomcat

2.如果还是不行:

[root@jenkins ~]# cd .jenkins/updates/ 到jenkins的工作目录下
[root@jenkins updates]# vim default.json
把 "connectionCheckUrl":"http://www.google.com/" 改为  "connectionCheckUrl":"http://www.baidu.com/"



3.要是还是不行，出现下面页面:

需要你进入jenkins的工作目录，打开-----hudson.model.UpdateCenter.xml
把http://updates.jenkins-ci.org/update-center.json
改成
http://mirror.xmission.com/jenkins/updates/update-center.json
每次改完记得重启！

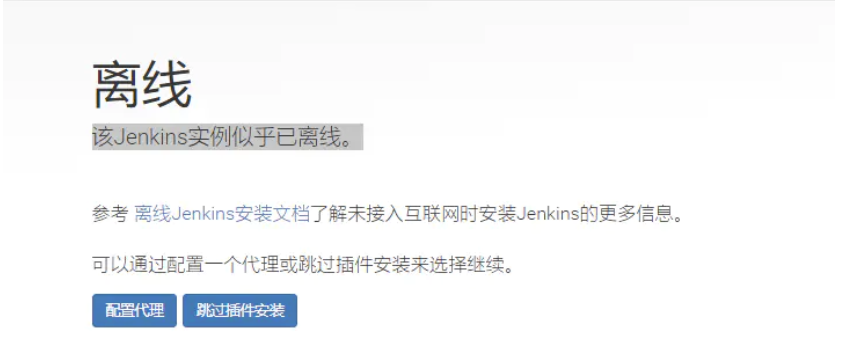

使用运行war的形式安装jenkins，因为伟大的墙出现，“该jenkins实例似乎已离线” 问题：

解决办法：

需要你进入jenkins的工作目录，打开-----hudson.model.UpdateCenter.xml将 url 中的 https://updates.jenkins.io/update-center.json 更改为http://updates.jenkins.io/update-center.json，即去掉 https 中的 s 。
或者更改为https://mirrors.tuna.tsinghua.edu.cn/jenkins/updates/update-center.json
是国内的清华大学的镜像地址。
然后重启tomcat





======================================================================

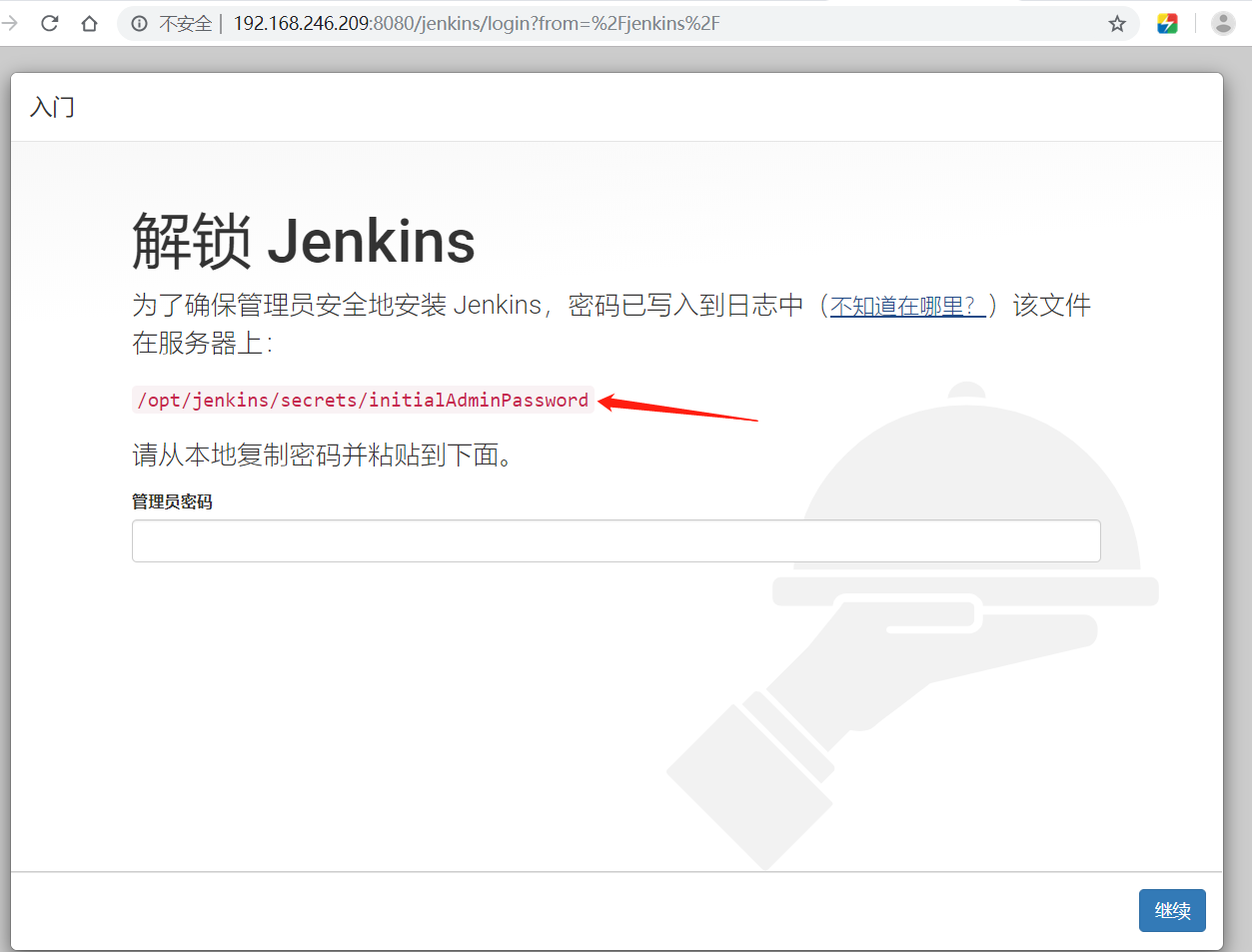

2、访问界面

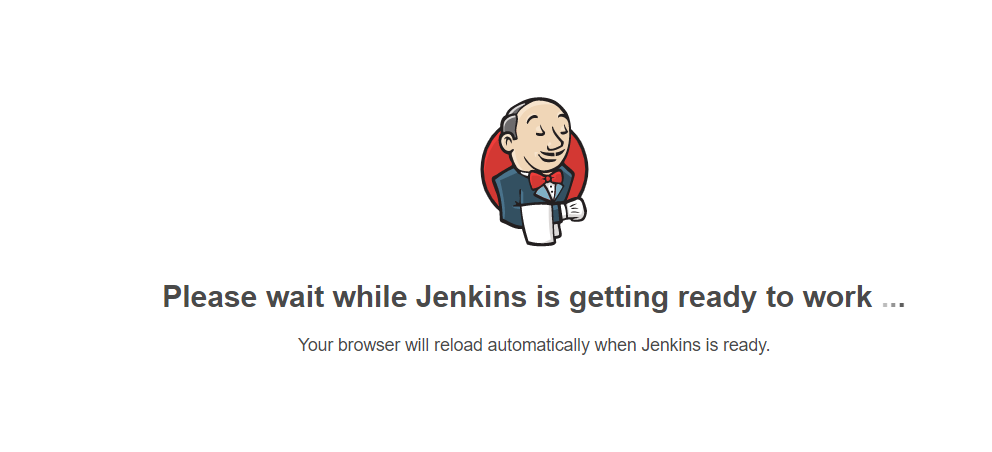

需要多等一会

http://192.168.246.212:8080/jenkins

[root@jenkins-server ~]# cat /opt/jenkins/secrets/initialAdminPassword
b36b8b04c5b84e659701304dfe848999    ---复制这个密码粘贴到上面提示的空格里面。

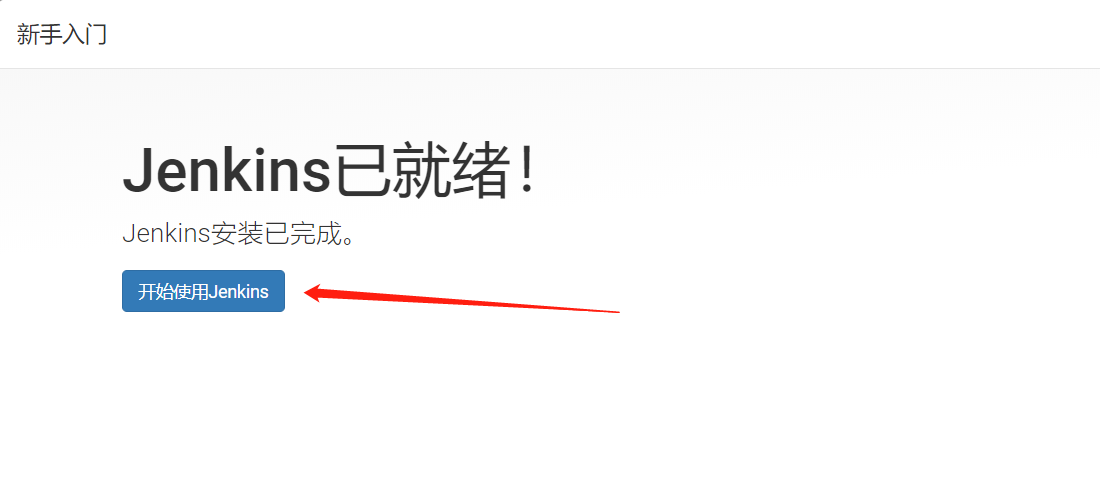

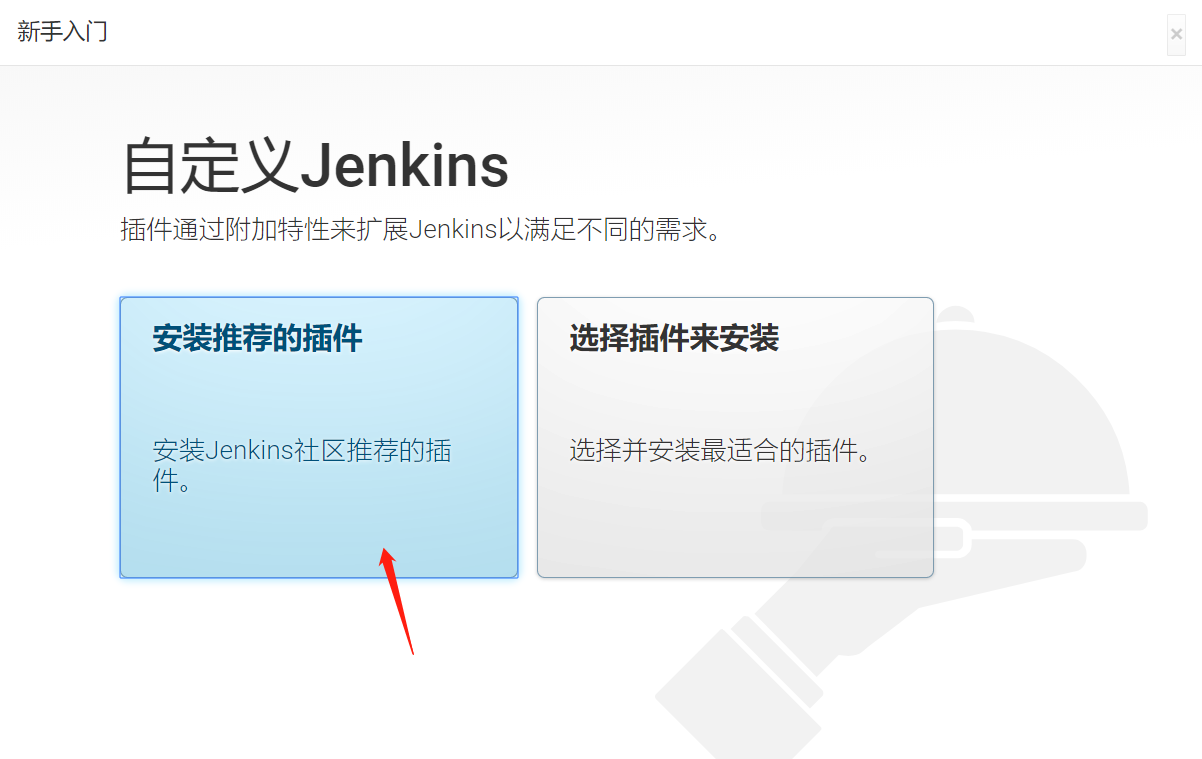

下面需要很长很长一段时间，耐心等候即可。。。。下去抽根烟

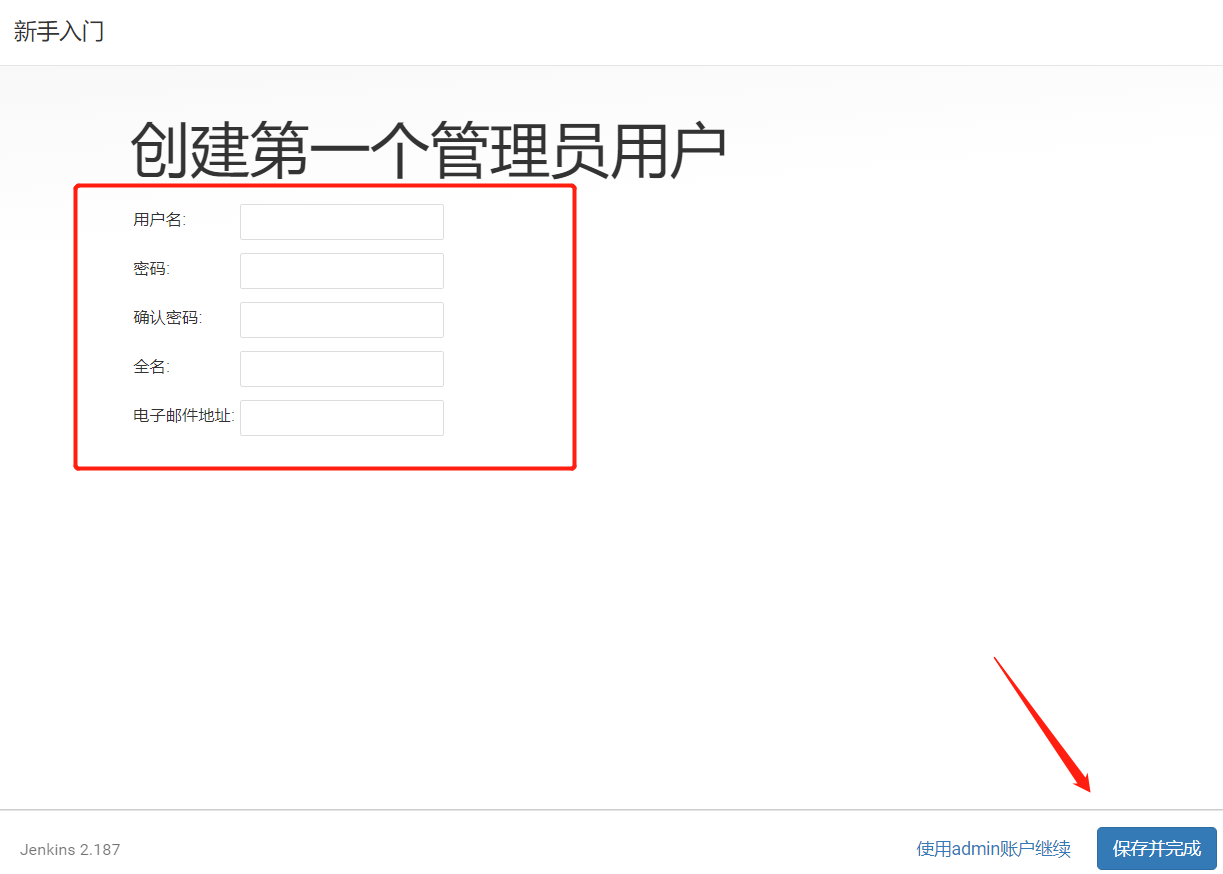

我的密码设置的为123456

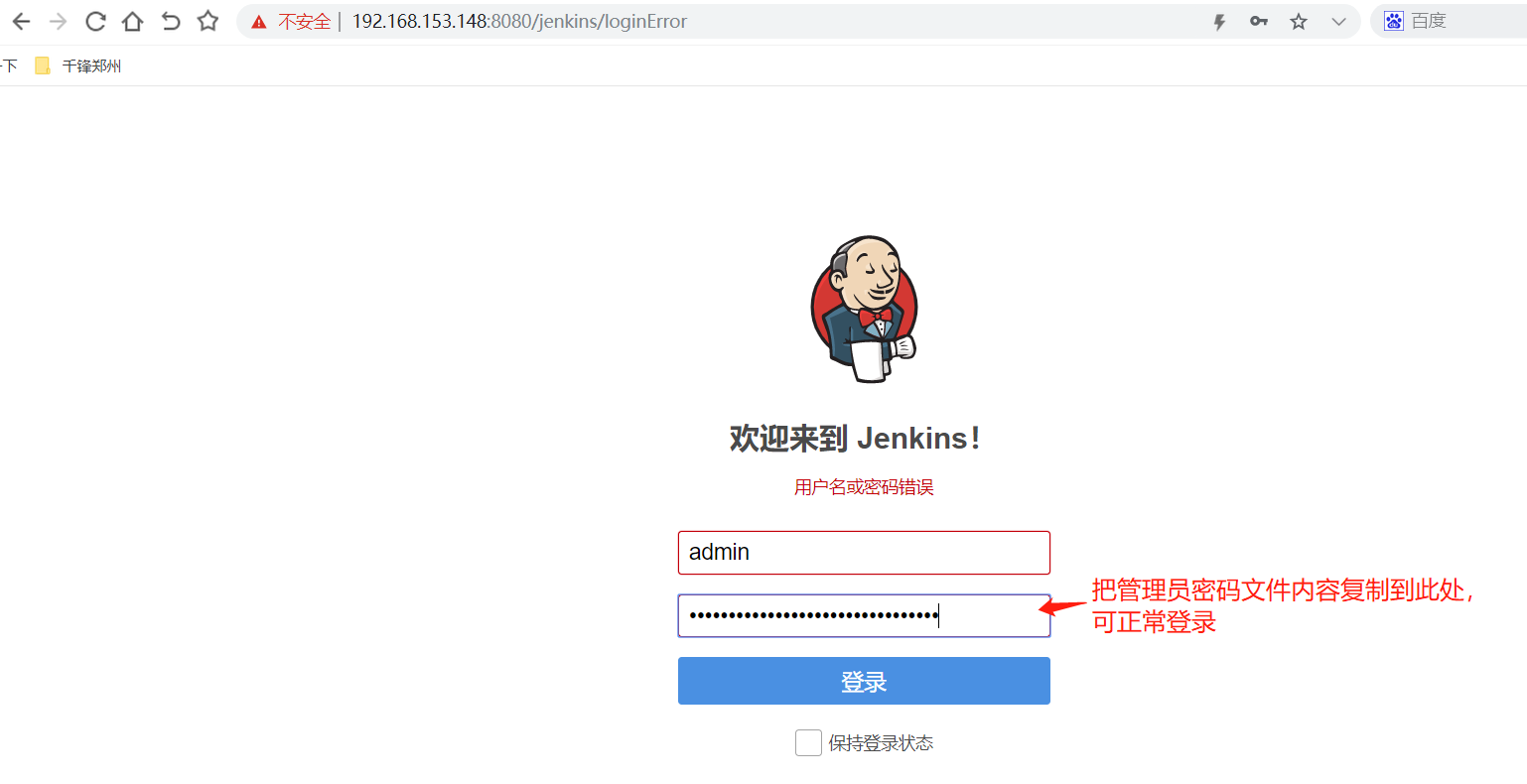

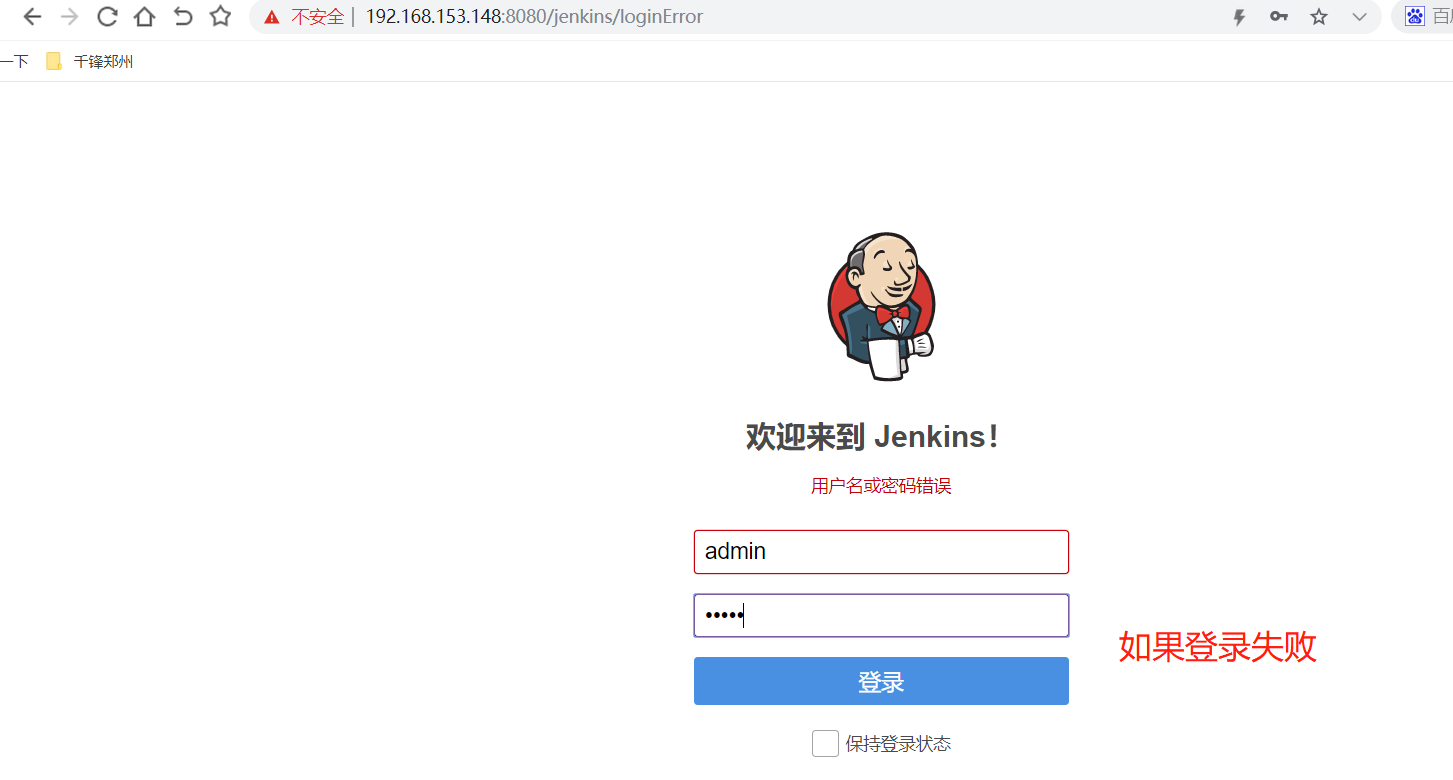

如果注销用户，再次登录失败，例如下图

可通过查看管理员密码文件，进行登录

[root@jenkins-server ~]# cat /root/.jenkins/secrets/initialAdminPassword
f0af29c6ee90435b924091db654b6d81

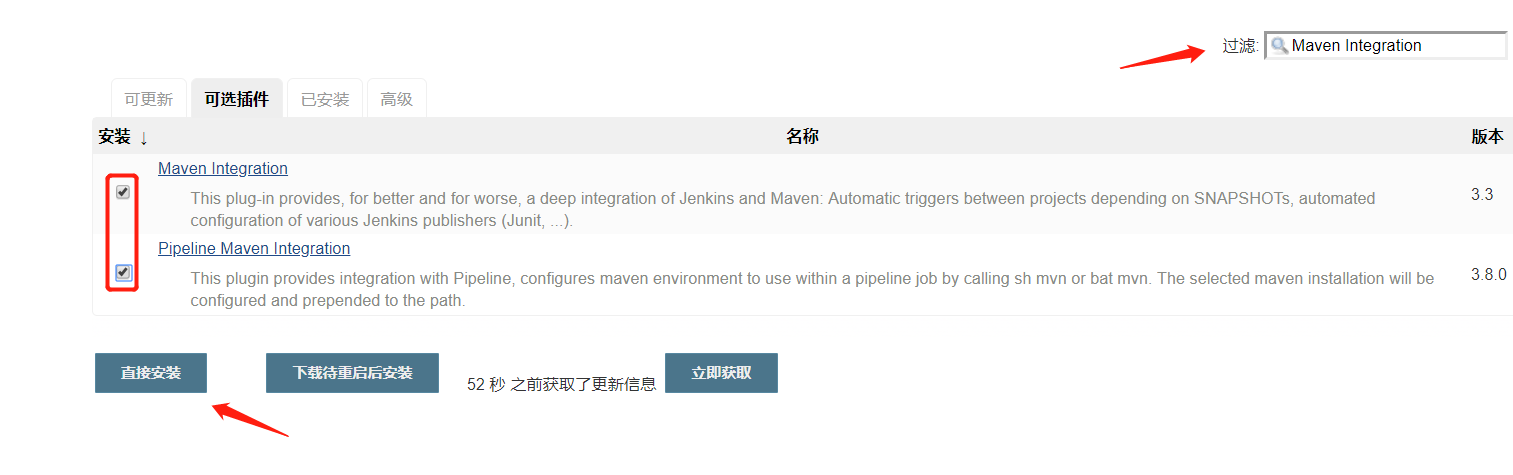

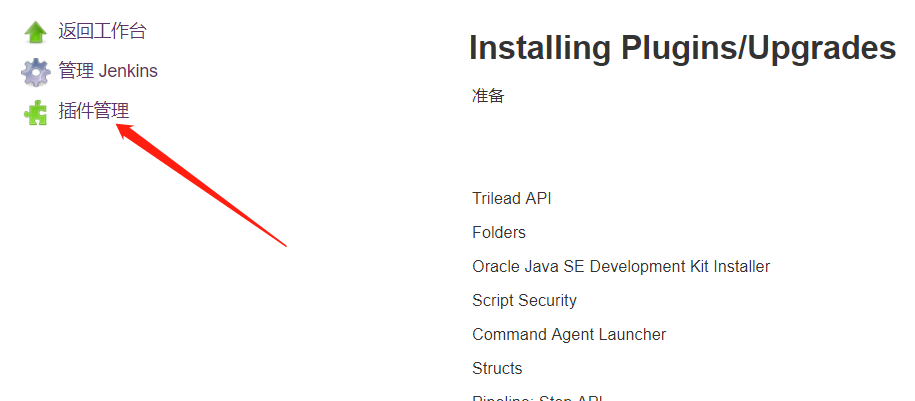

3、安装插件

需要安装插件如下：

• Deploy to container —支持自动化代码部署到tomcat容器
• GIT pligin 可能已经安装
• Maven Integration :jenkins利用Maven编译，打包所需插件
• Publish Over SSH :通过ssh连接

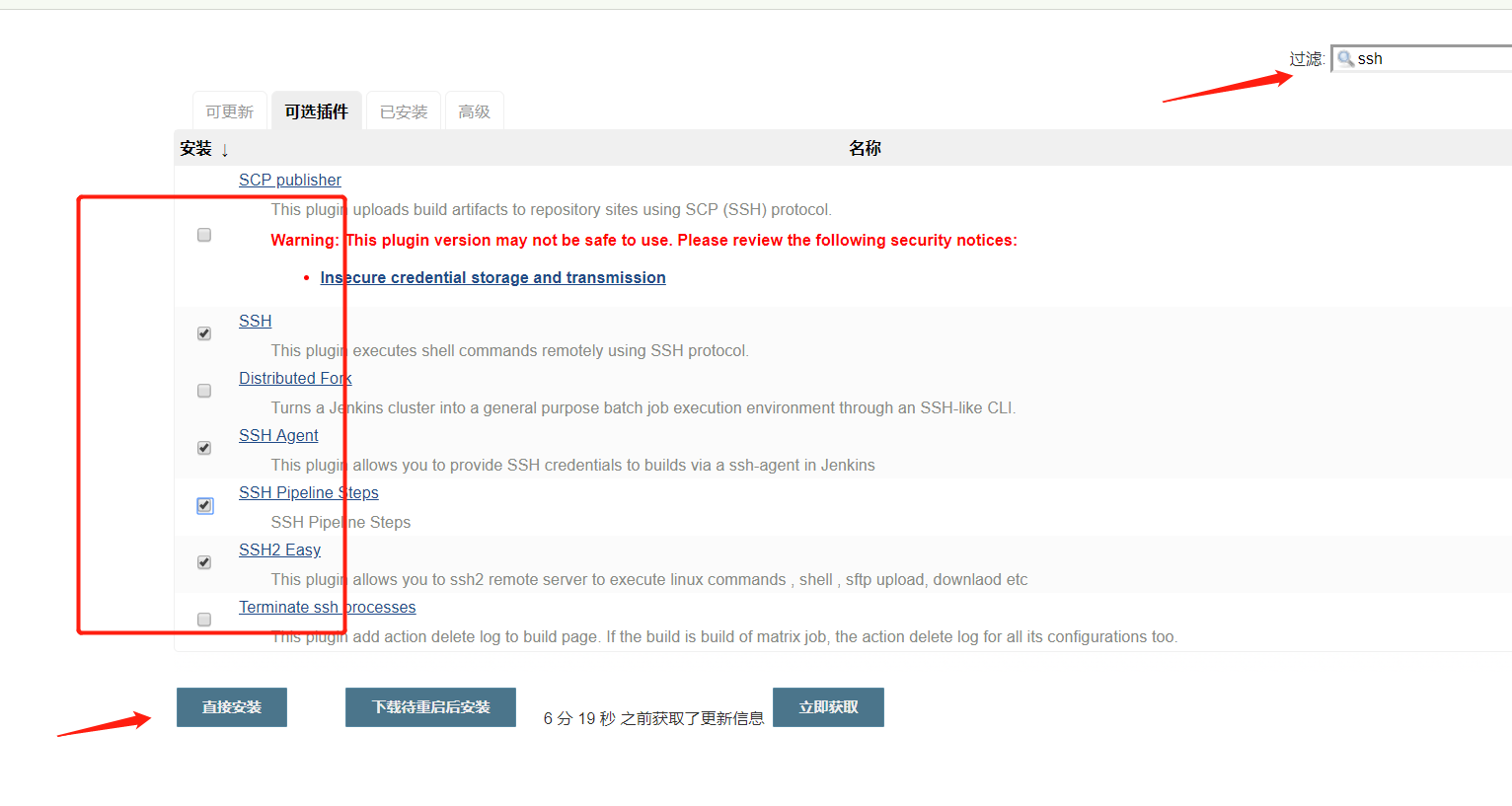

• ssh 插件

安装过程:

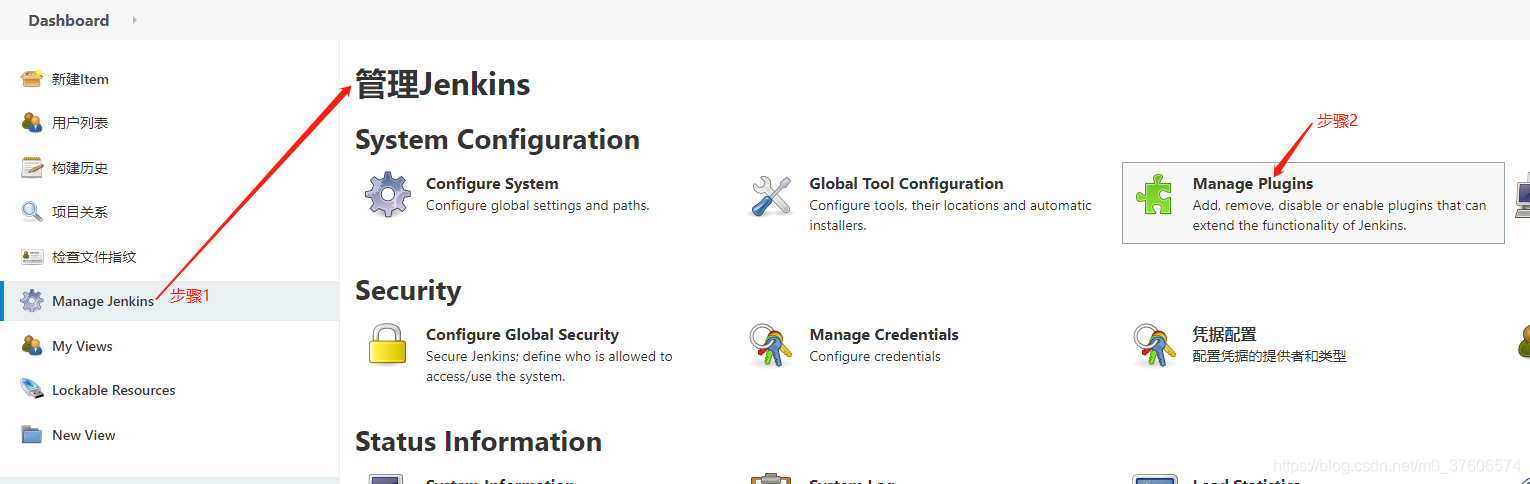

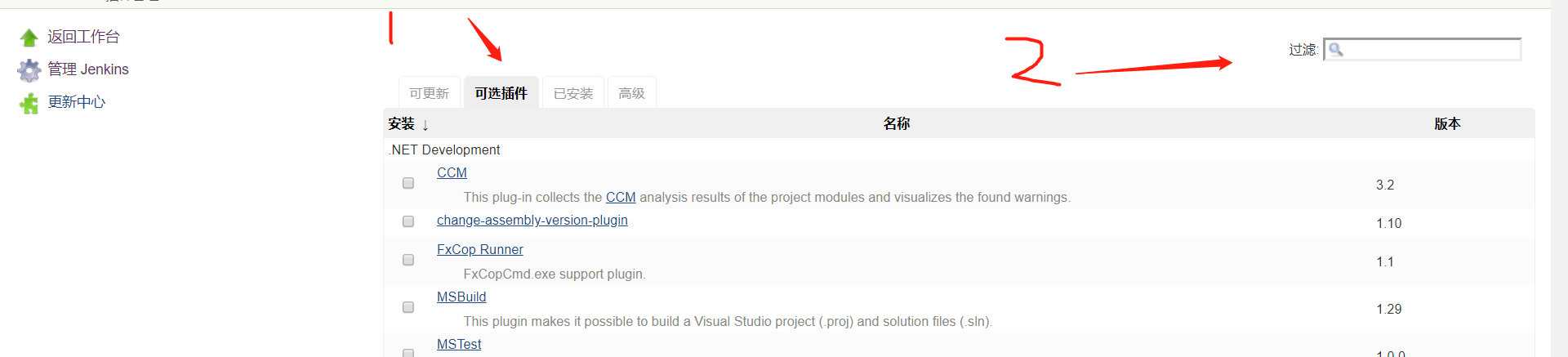

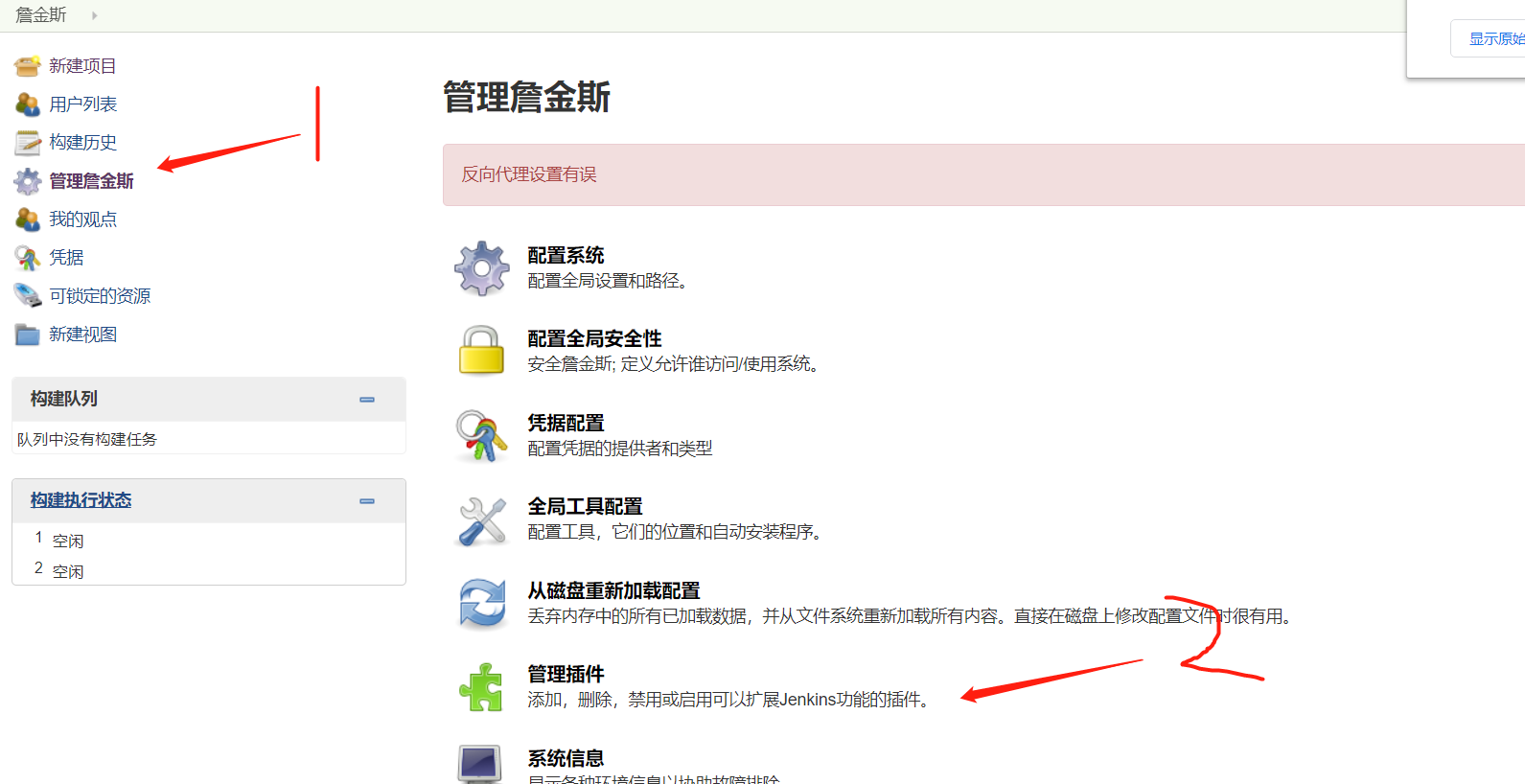

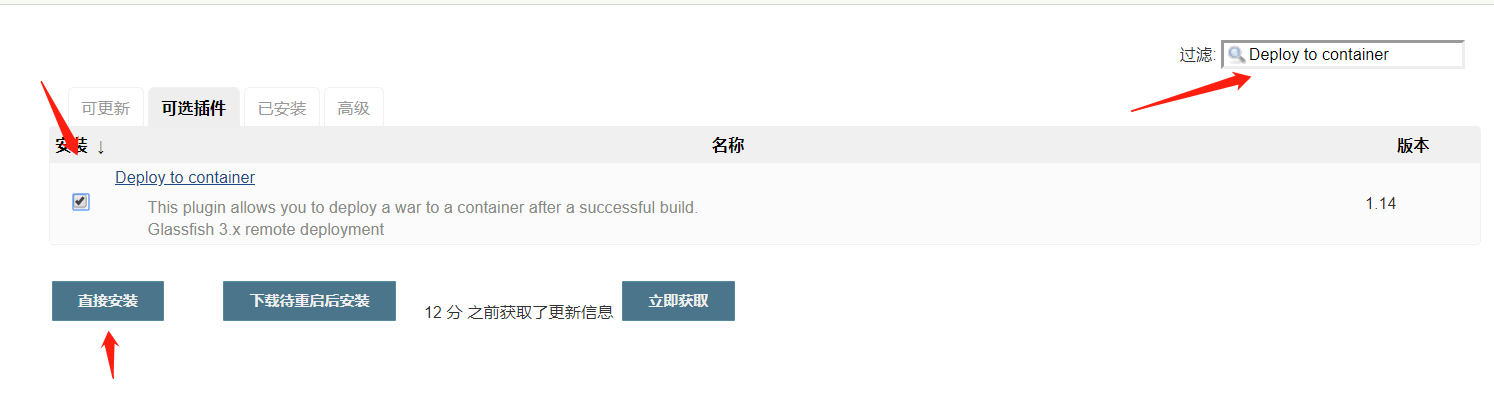

系统管理—>插件管理---->可选插件—>过滤Deploy to container---->勾选—>直接安装

输入插件名后按回车！

以上所有插件安装完成

4、邮箱（可选）

Jenkins 系统管理员邮件地址是Jenkins发送邮件通知时的发件人。
使用管理员帐号登录Jenkins，打开系统管理-系统配置：

找到Jenkins Location栏，在系统管理员邮件地址框中输入系统管理员的邮箱（这里计划使用QQ邮箱作为Jenkins的邮件服务，所以填写了自己的QQ邮箱地址）：

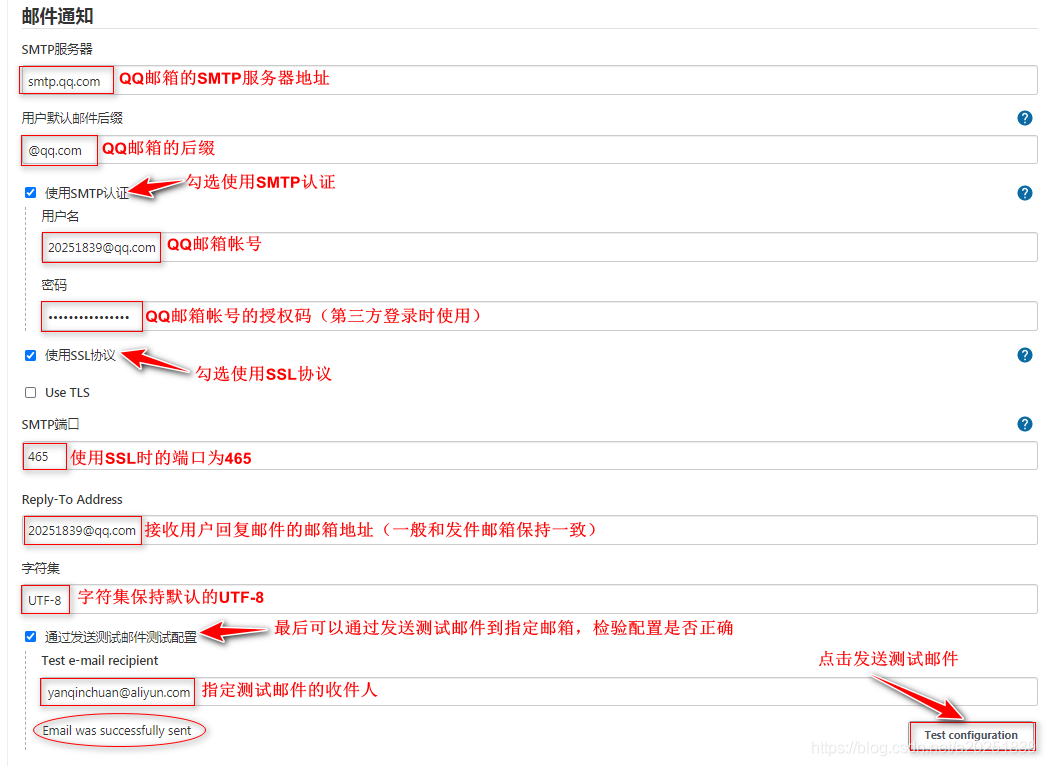

继续向下找到**邮件通知（E-mail Notification）**栏，点击高级，展开高级配置，填写对应的邮件服务器信息，并发送测试邮件，检验配置是否正确。

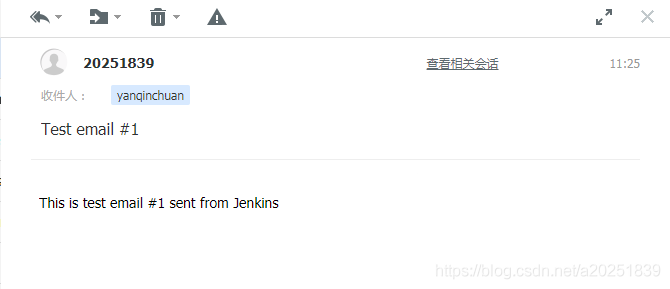

指定的收件人收到Jenkins发送的测试邮件：

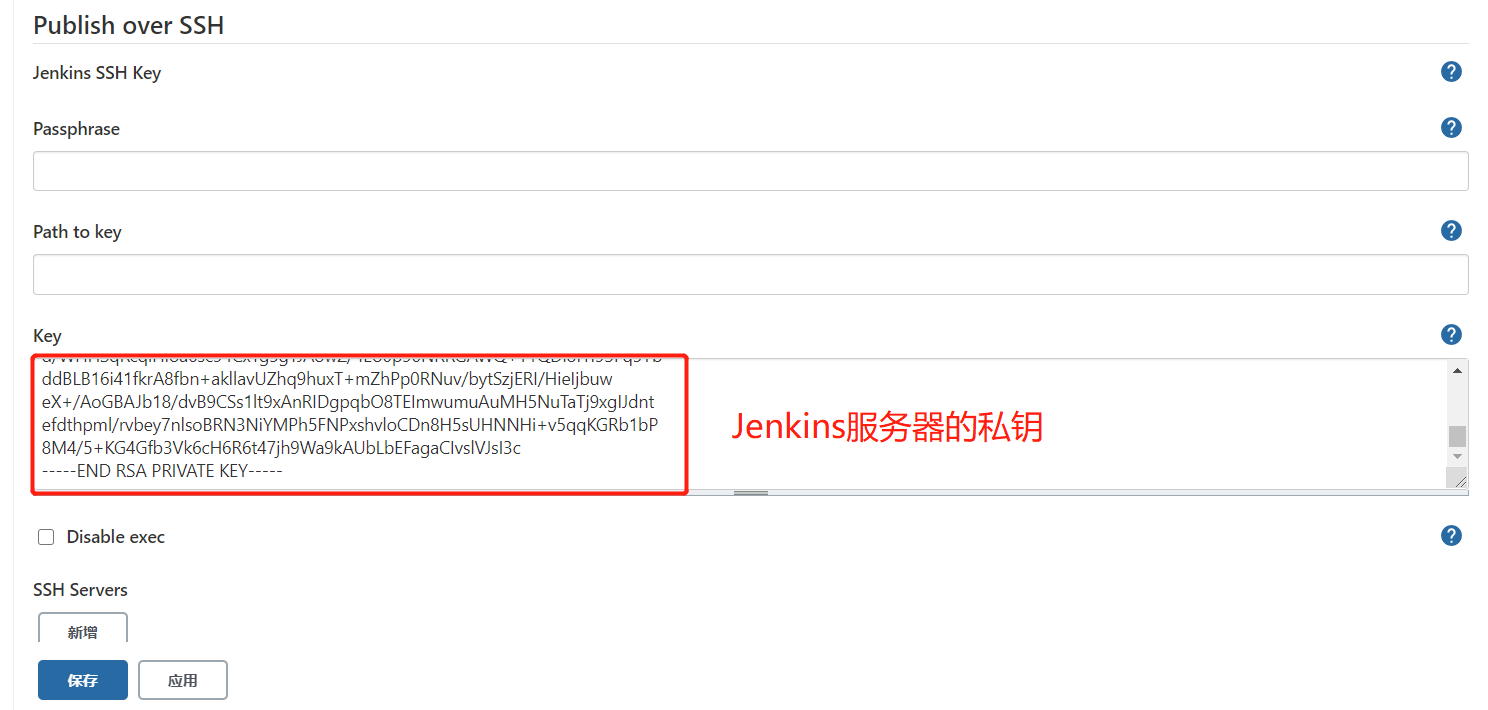

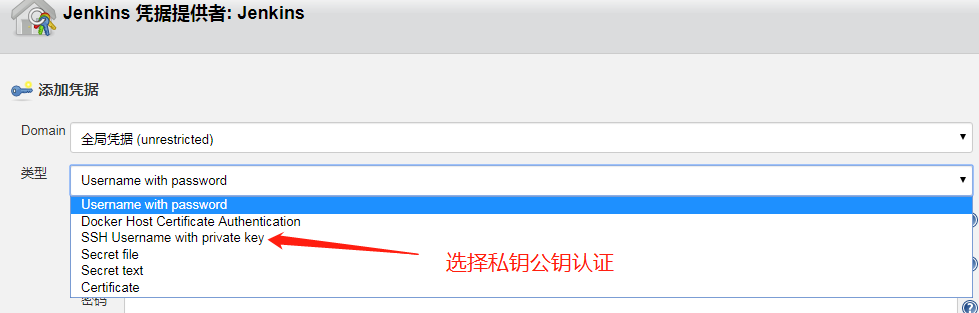

5、配置Jenkins私钥

key：指的是 jenkins 服务器用哪个用户去远程连接程序服务器就是那个用户的私钥。

[root@jenkins-server .ssh]# cd /root/.ssh/
[root@jenkins-server .ssh]# cat id_rsa



• 1
• 2

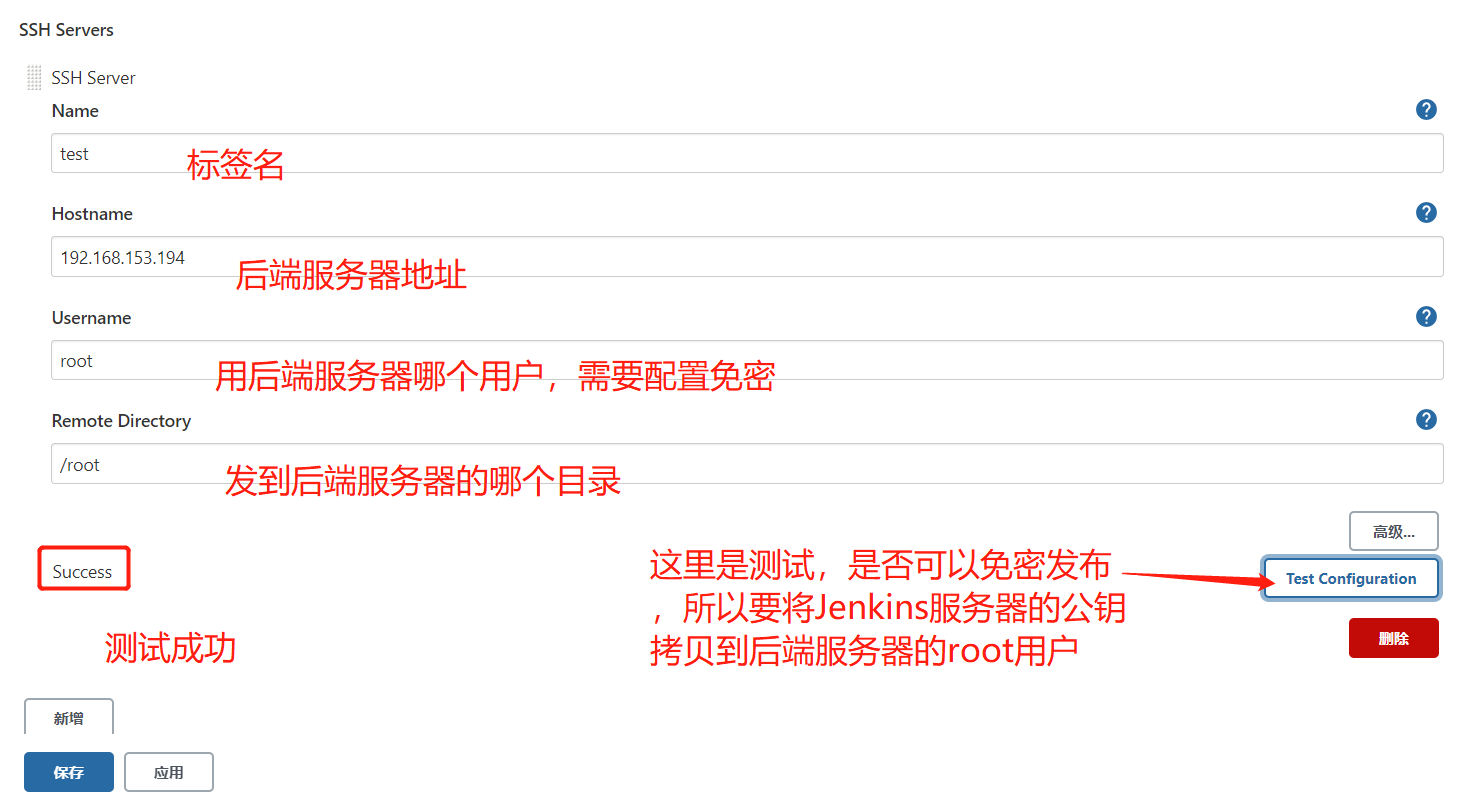

6、添加后端服务器

密钥配置
[root@jenkins ~]# ssh-keygen
[root@jenkins ~]# ssh-copy-id -i root@192.168.246.210



• 1
• 2
• 3

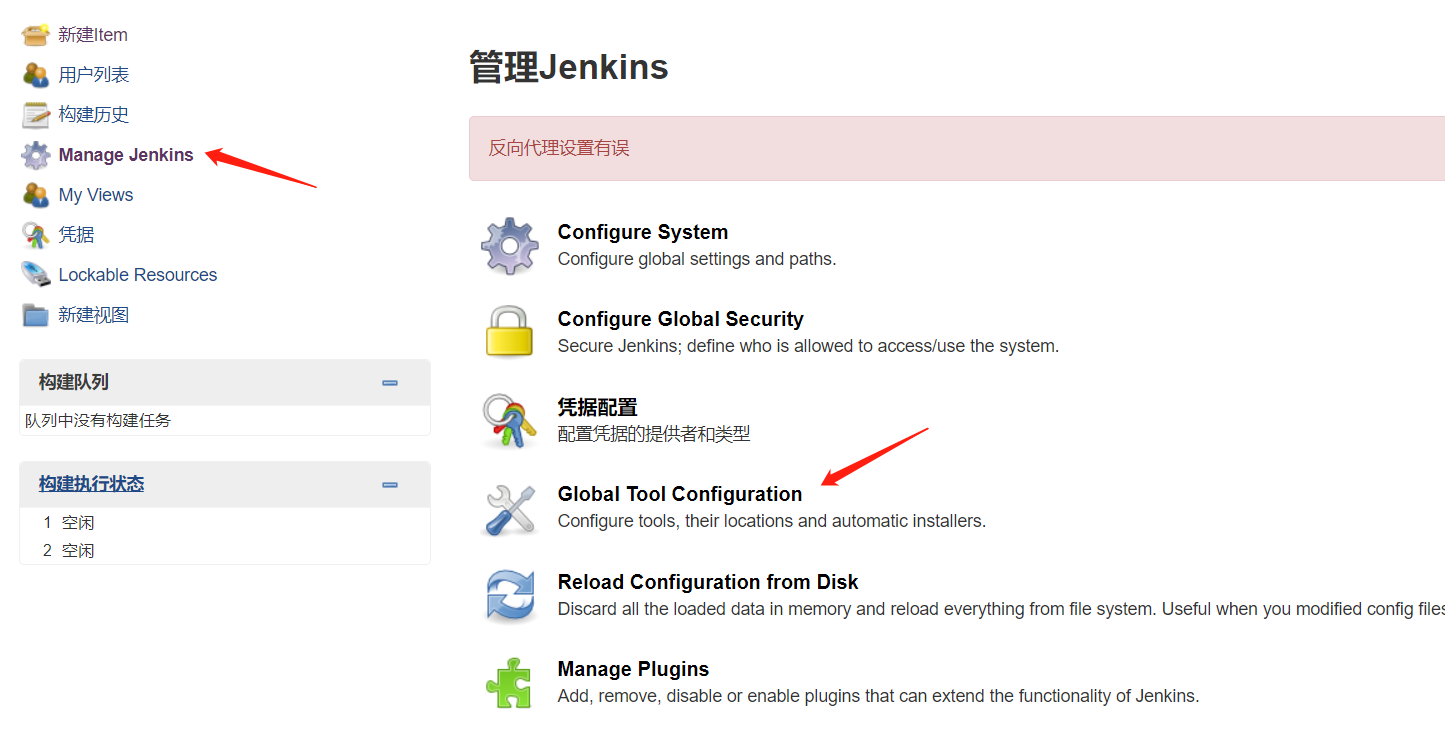

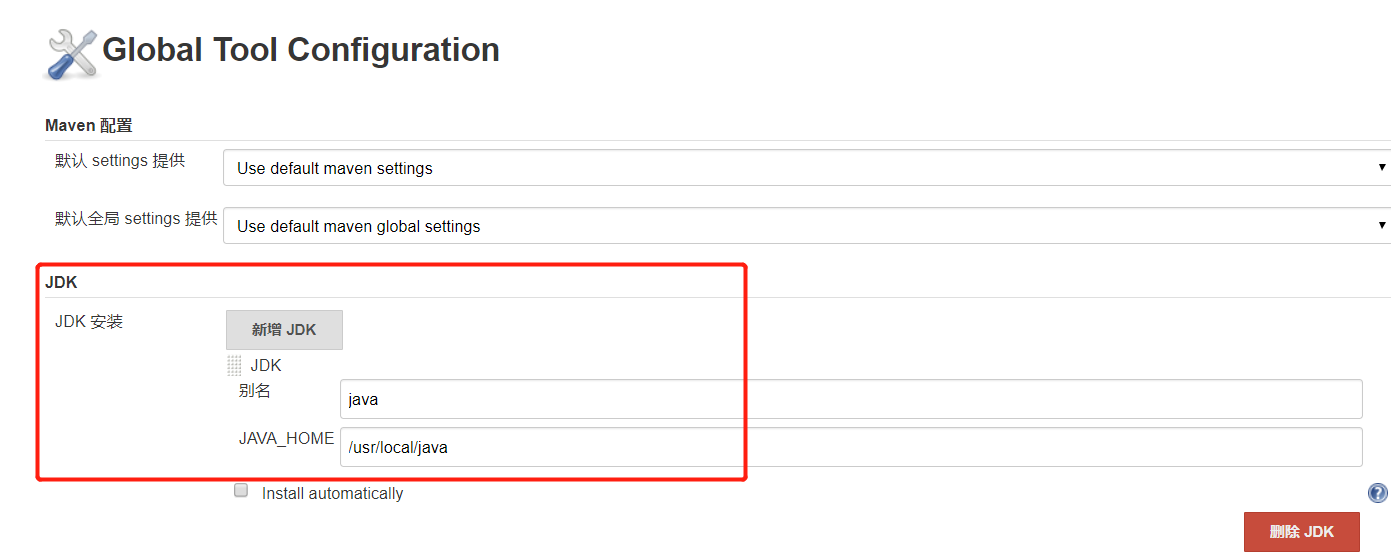

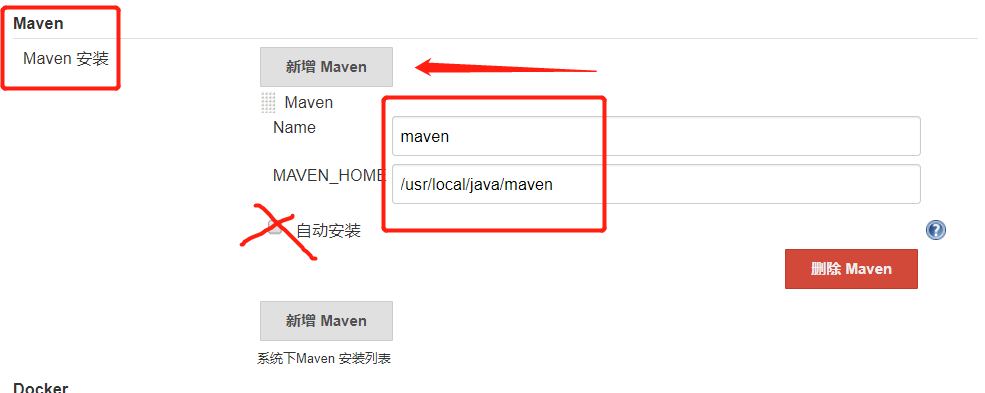

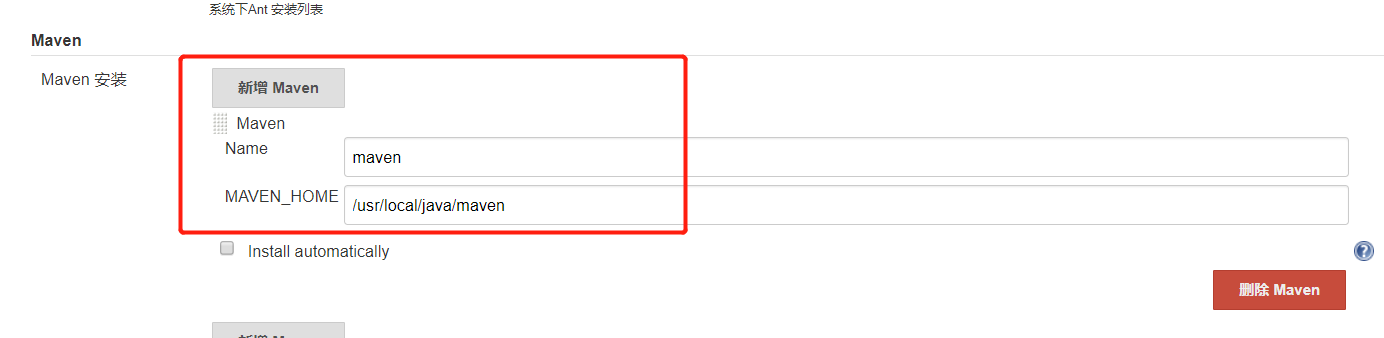

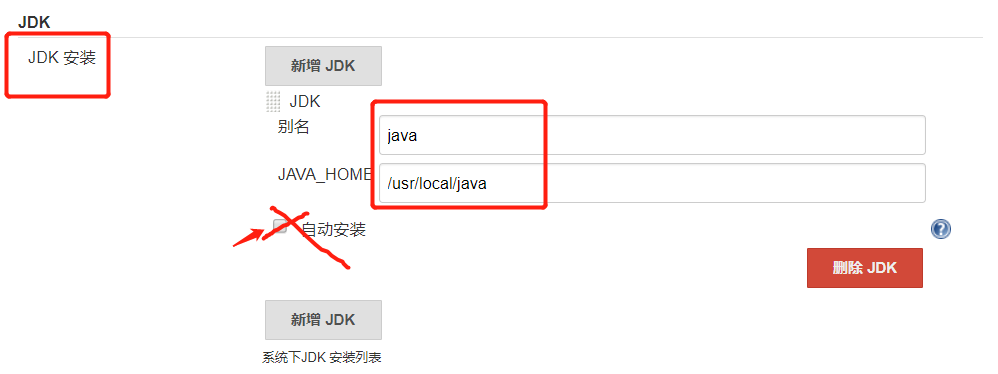

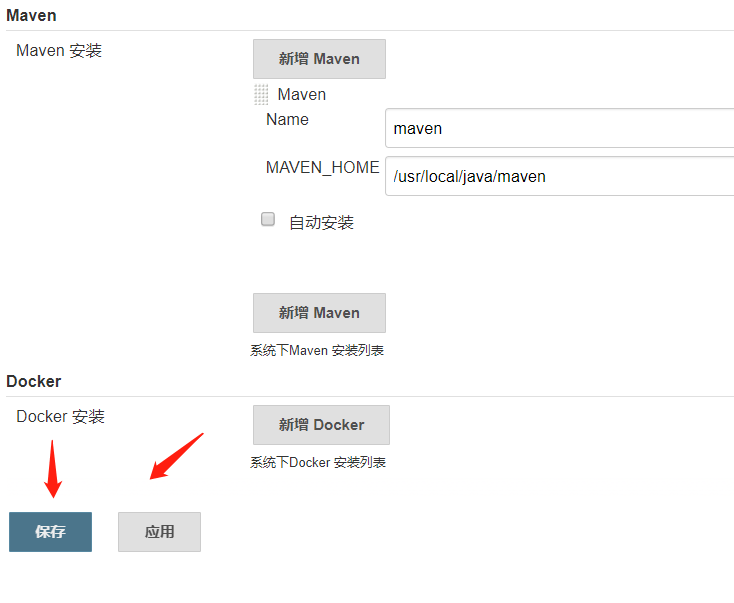

7、配置JDK和Maven（全局配置）

8、构建发布任务

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-wJhKrD7C-1631341111025)(assets/1564335261703.png)]

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-xumyQVoR-1631341111026)(assets/1564335284215.png)]

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-eOqdGA5x-1631341111028)(assets/1564335352695.png)]

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-Cwo736NL-1631341111029)(assets/1564341315628.png)]

https://github.com/bingyue/easy-springmvc-maven

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-F8oTsXAY-1631341111031)(assets/1564335657071.png)]

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-Li0GrLbR-1631341111031)(assets/1564335823407.png)]

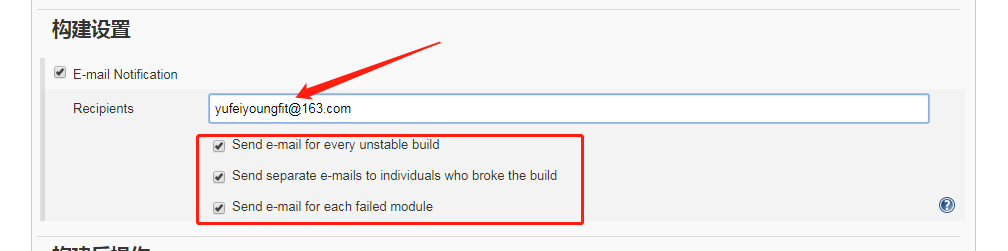

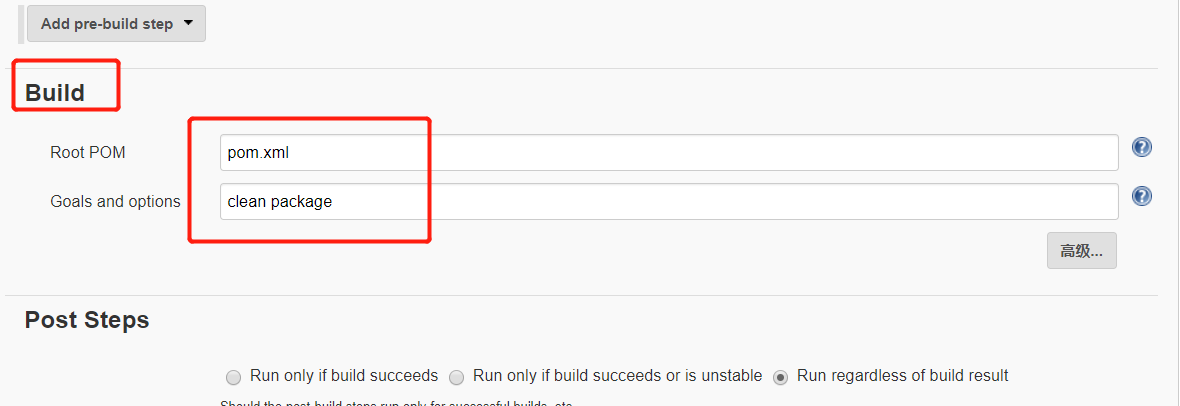

9、调用maven命令和启用邮箱

10、部署java服务器

部署java服务器，做jenkins打包上线

[root@java-server ~]# mkdir -p /data/application

1.上传jdk
[root@java-server ~]# tar xzf jdk-8u191-linux-x64.tar.gz -C /usr/local/
[root@java-server ~]# cd /usr/local/
[root@java-server local]# mv jdk1.8.0_191/ java

2.下载tomcat
[root@java-server ~]# wget http://mirrors.tuna.tsinghua.edu.cn/apache/tomcat/tomcat-8/v8.5.42/bin/apache-tomcat-8.5.42.tar.gz
[root@java-server ~]# tar xzf apache-tomcat-8.5.42.tar.gz -C /data/application/
[root@java-server ~]# cd /data/application/
[root@java-server application]# mv apache-tomcat-8.5.42/ tomcat

3.设置环境变量
[root@java-server ~]# vim /etc/profile
export JAVA_HOME=/usr/local/java
export PATH=$JAVA_HOME/bin:$JAVA_HOME/jre/bin:$PATH
export CLASSPATH=.:$JAVA_HOME/lib:$JAVA_HOME/jre/lib:$JAVA_HOME/lib/tools.jar
export TOMCAT_HOME=/data/application/tomcat
[root@java-server ~]# source /etc/profile

4.测试:
[root@java-server ~]# java -version
java version "1.8.0_191"
Java(TM) SE Runtime Environment (build 1.8.0_191-b12)
Java HotSpot(TM) 64-Bit Server VM (build 25.191-b12, mixed mode)

5.删除tomcat默认发布目录下面的内容:
[root@java-server ~]# rm -rf /data/application/tomcat/webapps/*
[root@java-server ~]# cd /data/application/tomcat/webapps/
[root@java-server webapps]# ls

6.创建目录和脚本:
[root@java-server ~]# mkdir /opt/script  #创建脚本目录
[root@java-server ~]# vim app-jenkins.sh   #创建脚本

7.脚本内容在后面：
[root@java-server ~]# chmod +x app-jenkins.sh  #添加执行权限
[root@java-server ~]# mv app-jenkins.sh /opt/script/

8.脚本内容:
[root@java-server script]# cat app-jenkins.sh
#!/usr/bin/bash
#本脚本适用于jenkins持续集成，实现备份war包到代码更新上线！使用时请注意全局变量。
#================
#Defining variables
export JAVA_HOME=/usr/local/java
webapp_path="/data/application/tomcat/webapps"
tomcat_run="/data/application/tomcat/bin"
updata_path="/data/update/`date +%F-%T`"
backup_path="/data/backup/`date +%F-%T`"
tomcat_pid=`ps -ef | grep tomcat | grep -v grep | awk '{print $2}'`
files_dir="easy-springmvc-maven"
files="easy-springmvc-maven.war"
job_path="/root/upload"

#Preparation environment
echo "Creating related directory"
mkdir -p $updata_path
mkdir -p $backup_path

echo "Move the uploaded war package to the update directory"
mv $job_path/$files $updata_path

echo "========================================================="
cd /opt
echo "Backing up java project"
if [ -f $webapp_path/$files ];then
	tar czf $backup_path/`date +%F-%H`.tar.gz $webapp_path
	if [ $? -ne 0 ];then
		echo "打包失败，自动退出"
		exit 1
	else
		echo "Checking if tomcat is started"
		if [ -n "$tomcat_pid" ];then
			kill -9 $tomcat_pid
			if [ $? -ne 0 ];then
				echo "tomcat关闭失败，将会自动退出"
				exit 2
			fi
		fi
		cd $webapp_path
		rm -rf $files && rm -rf $files_dir
		cp $updata_path/$files $webapp_path
		cd /opt
		$tomcat_run/startup.sh
		sleep 5
		echo "显示tomcat的pid"
		echo "`ps -ef | grep tomcat | grep -v grep | awk '{print $2}'`"
		echo "tomcat startup"
		echo "请手动查看tomcat日志。脚本将会自动退出"
	fi
else
	echo "Checking if tomcat is started"
        if [ -n "$tomcat_pid" ];then
        	kill -9 $tomcat_pid
                if [ $? -ne 0 ];then
                	echo "tomcat关闭失败，将会自动退出"
                       	exit 2
                fi
        fi
	cp $updata_path/$files $webapp_path
	$tomcat_run/startup.sh
        sleep 5
        echo "显示tomcat的pid"
        echo "`ps -ef | grep tomcat | grep -v grep | awk '{print $2}'`"
        echo "tomcat startup"
        echo "请手动查看tomcat日志。脚本将会自动退出"
fi

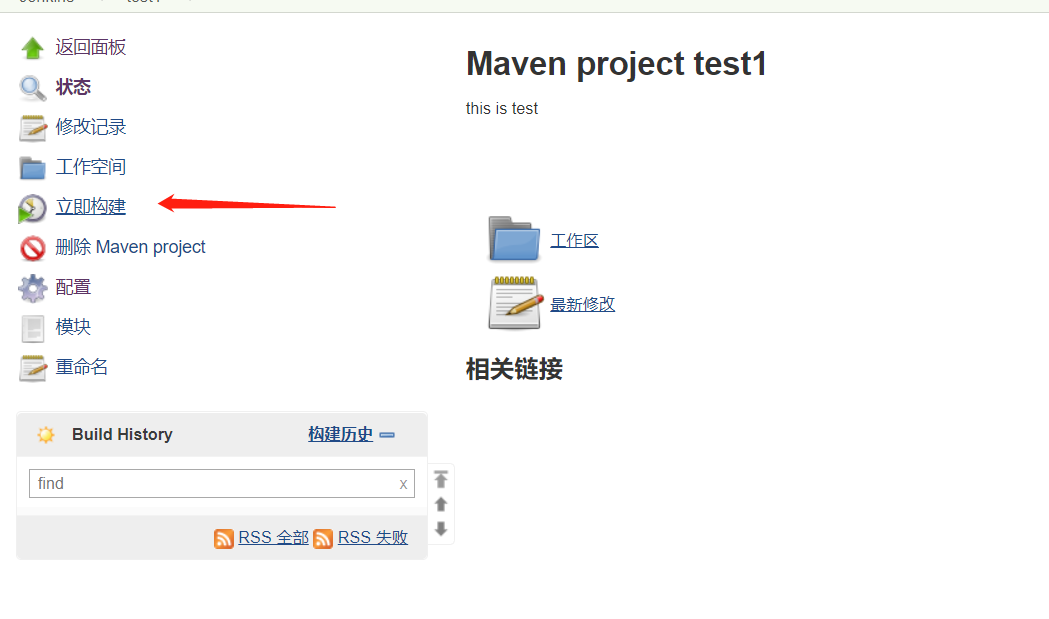

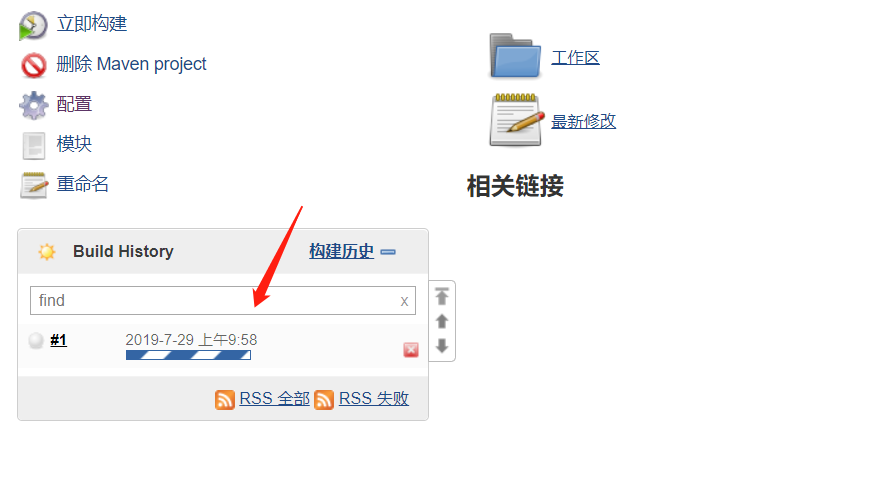

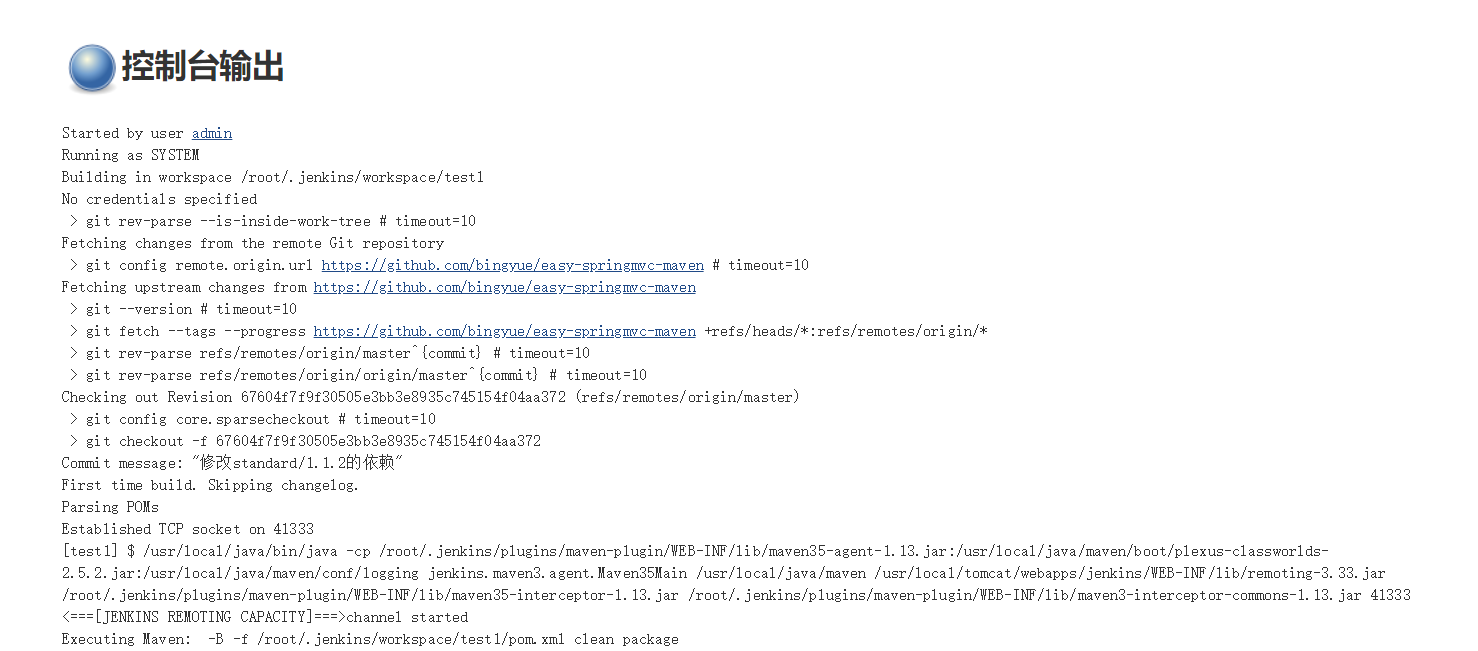

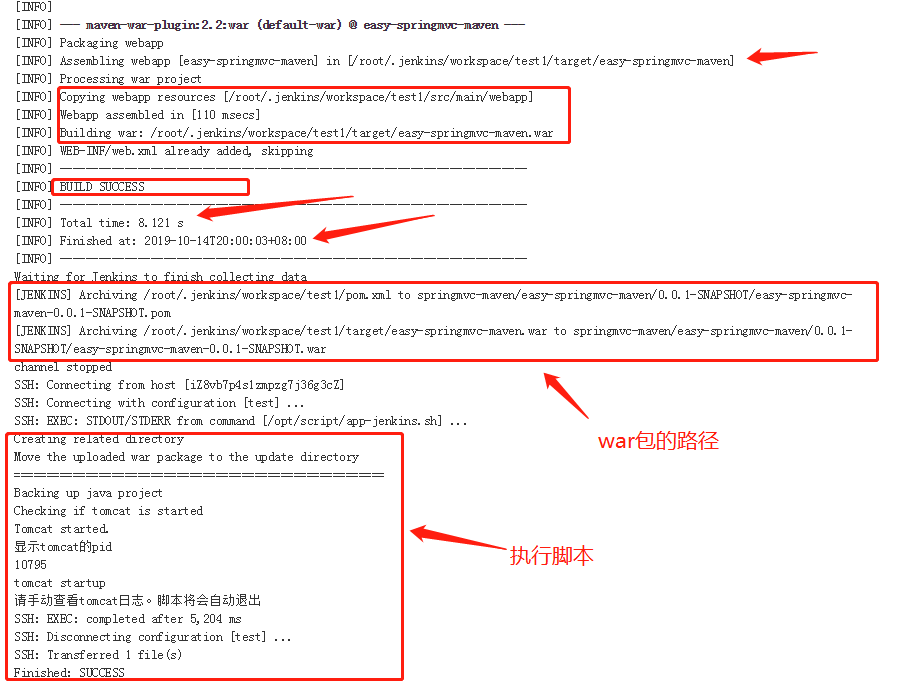

11、构建项目

12、查看测试结果

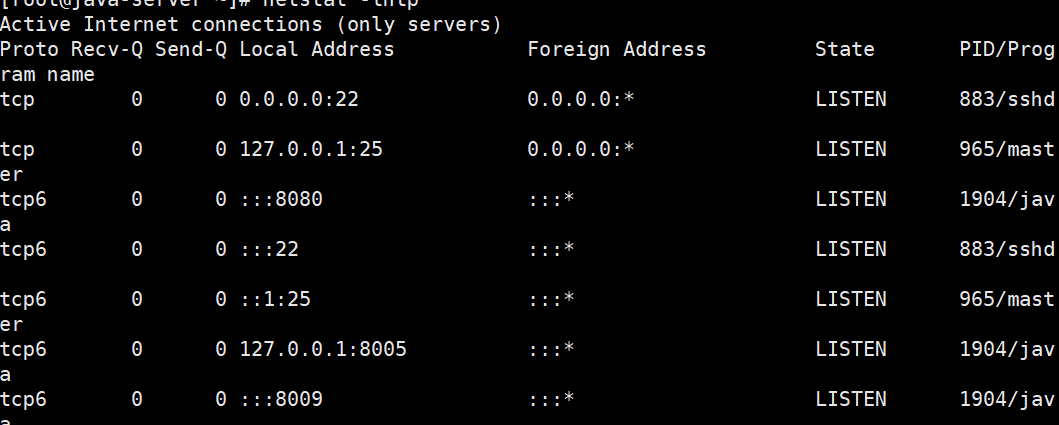

（1）登陆java-server服务器查看

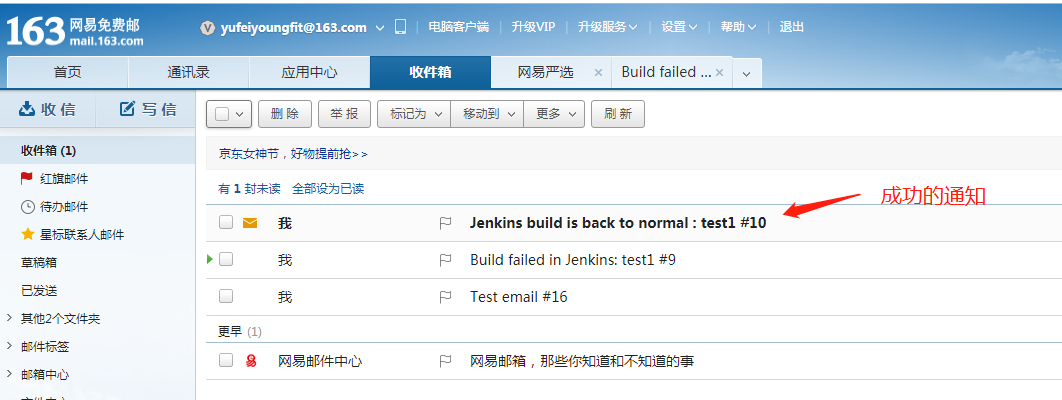

（2）查看邮箱，可看到消息

四、Jenkins+Gitlab 部署第一个小项目

1、前提

Jenkins服务器去拉取代码。所以要下载git客户端

[root@jenkins-server ~]# yum -y install git

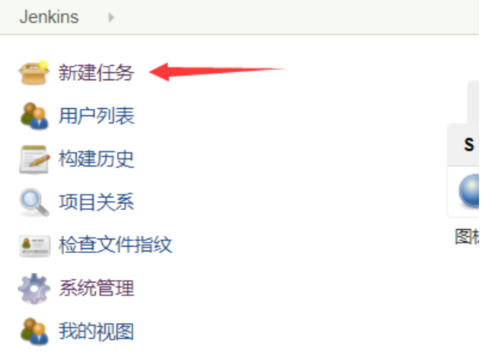

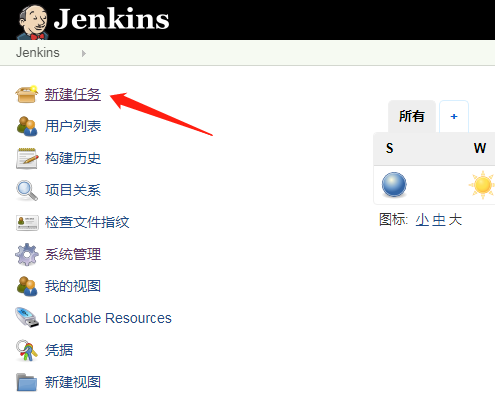

2、新建任务

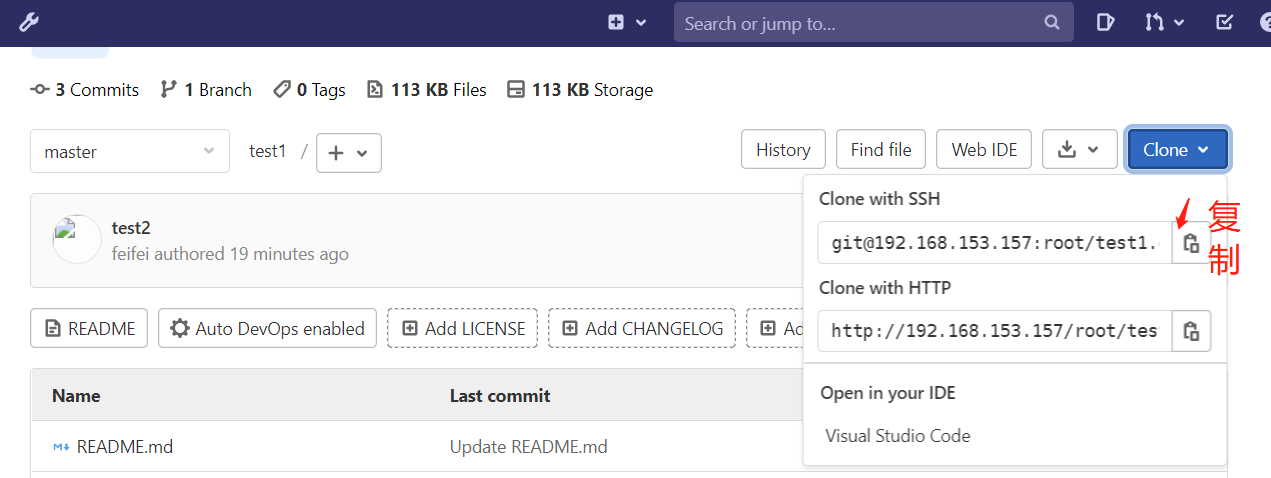

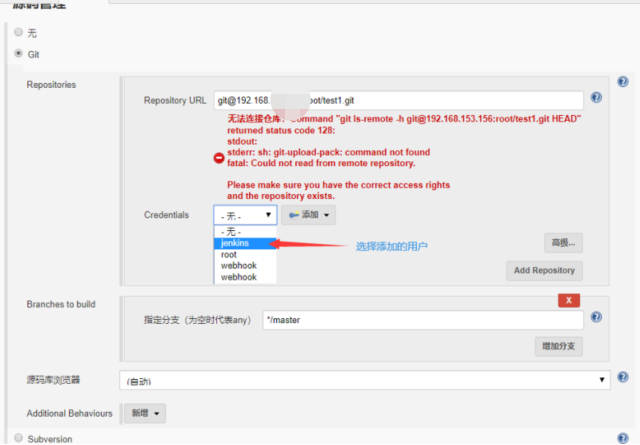

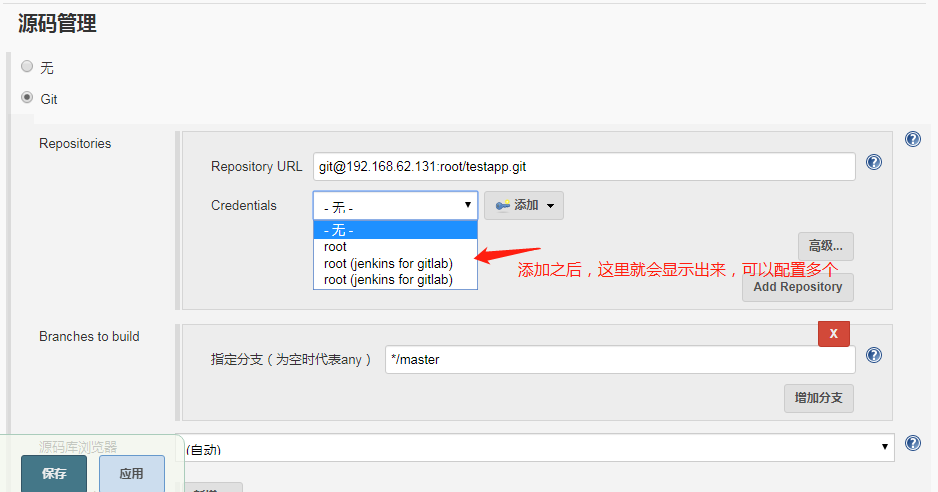

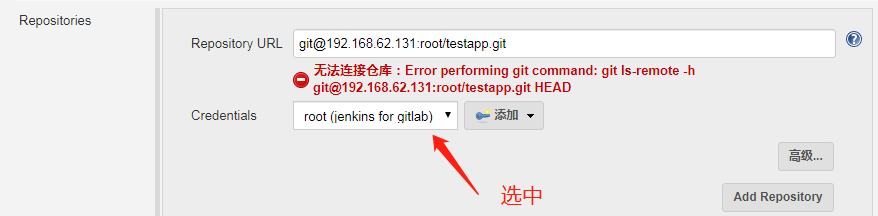

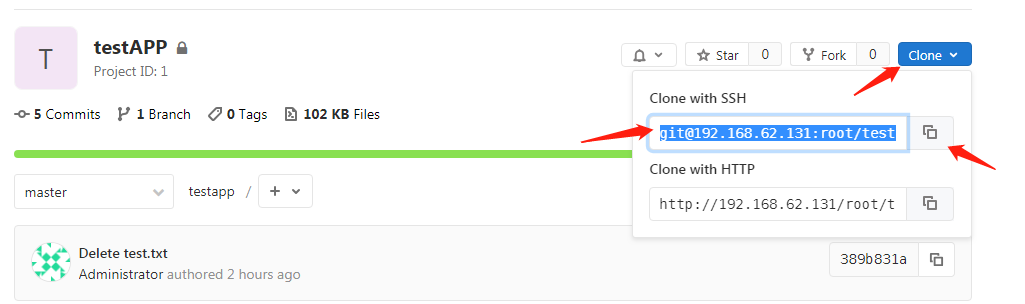

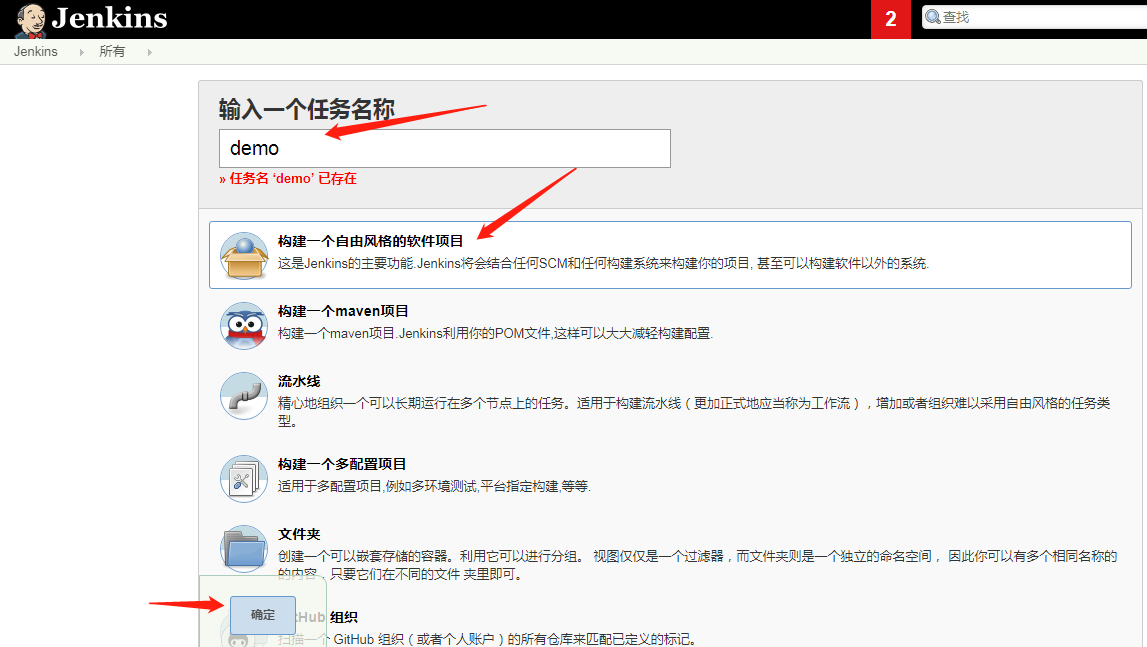

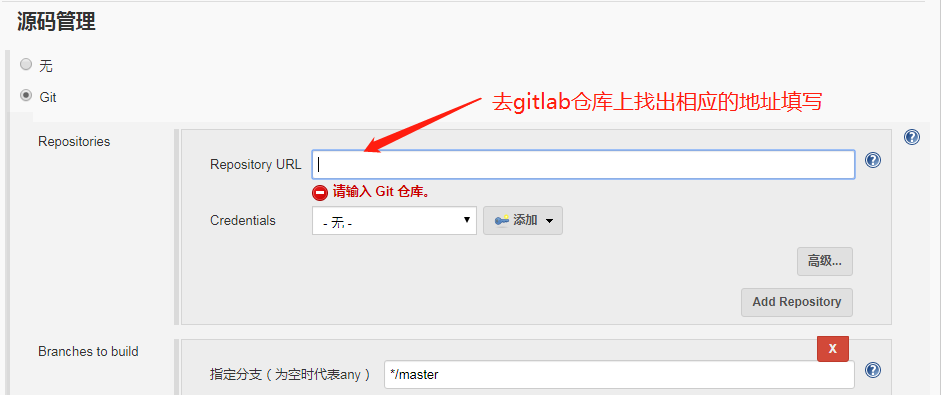

3、配置gitlab的地址

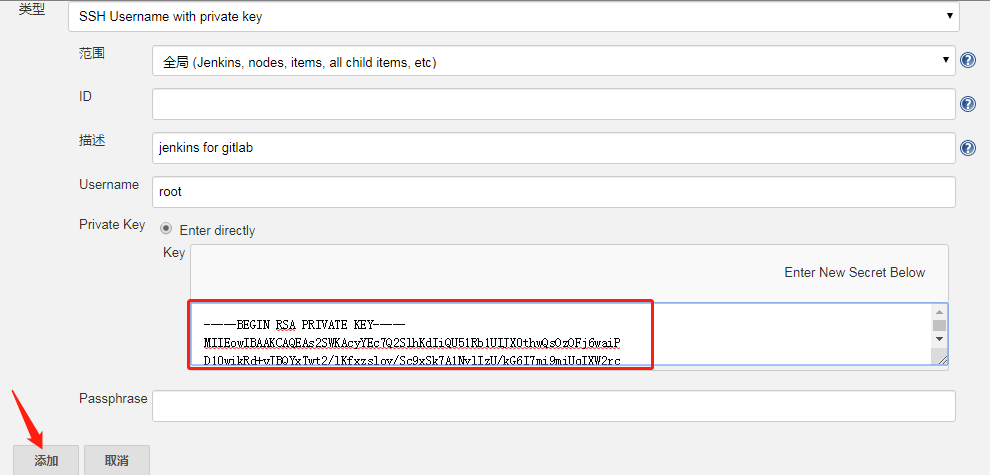

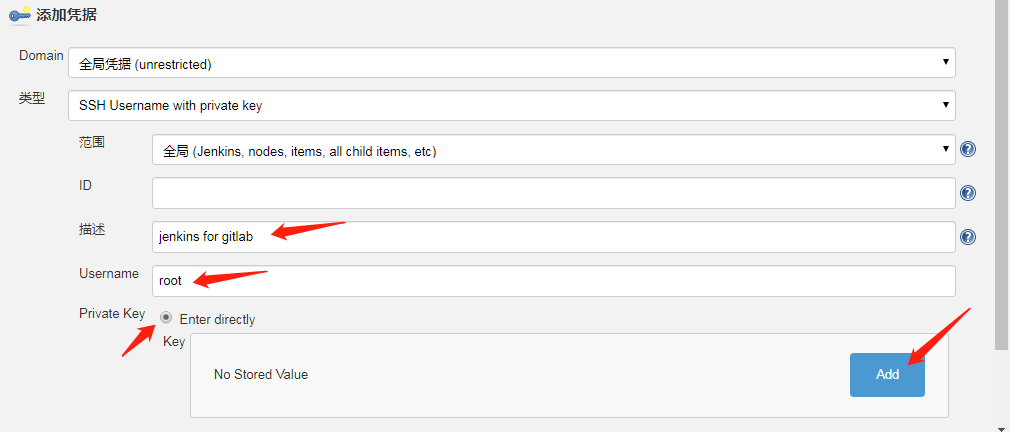

查看Jenkins服务器的私钥 cat /root/.ssh/id_rsa

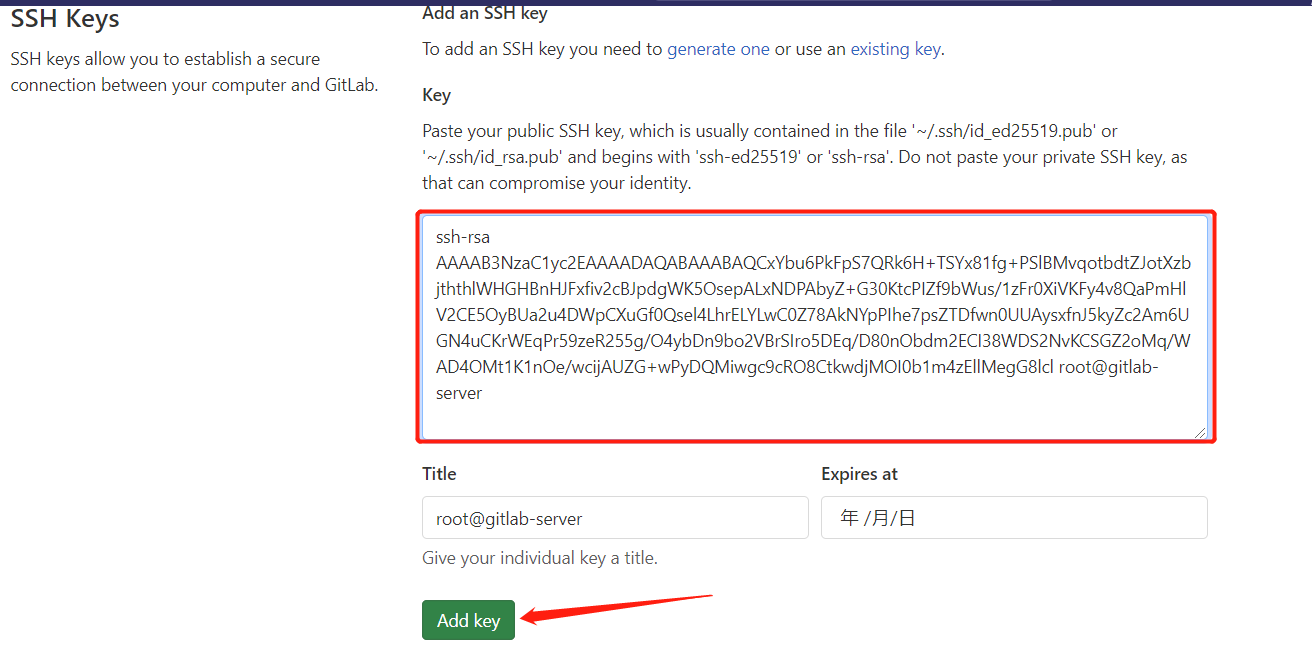

4、gitlab端配置公钥

Jenkins端配置好之后，还应在gitlab端配置Jenkins服务器的公钥

在jenkins服务器上查看公钥，复制粘贴到gitlab

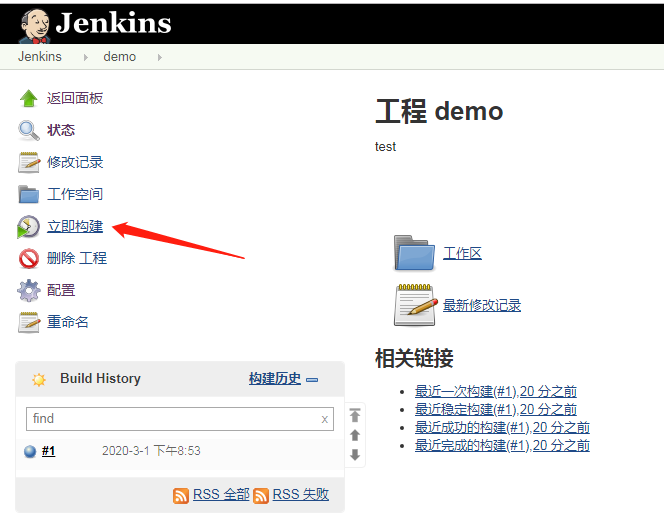

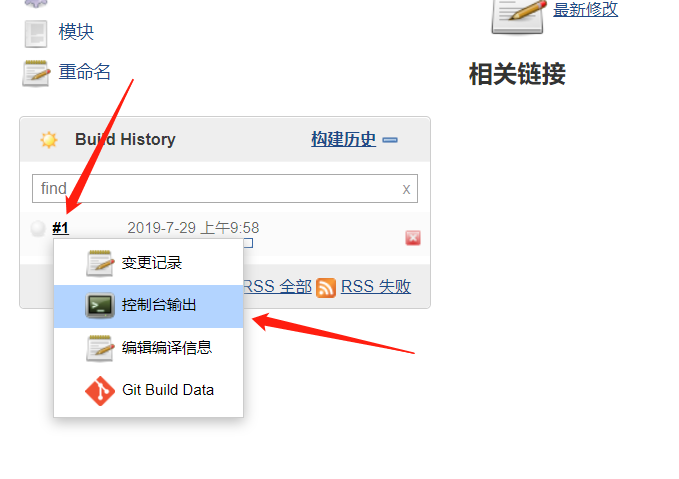

然后去构建项目。自动拉取代码

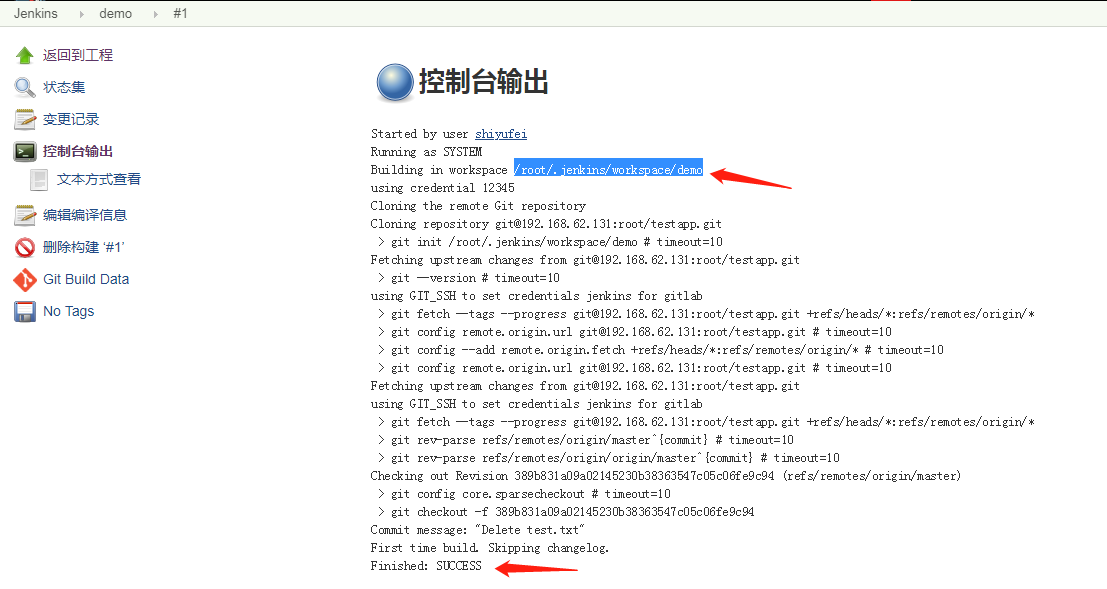

注意看拉取到了哪个目录下

在Jenkins服务器上认证

在这个目录下能找到自己拉取git的项目；证明项目成功完成

[root@jenkins ~]#  ls /root/.jenkins/workspace/demo
beifen.sh



五、Jenkins+Gitlab webhook触发自动构建项目

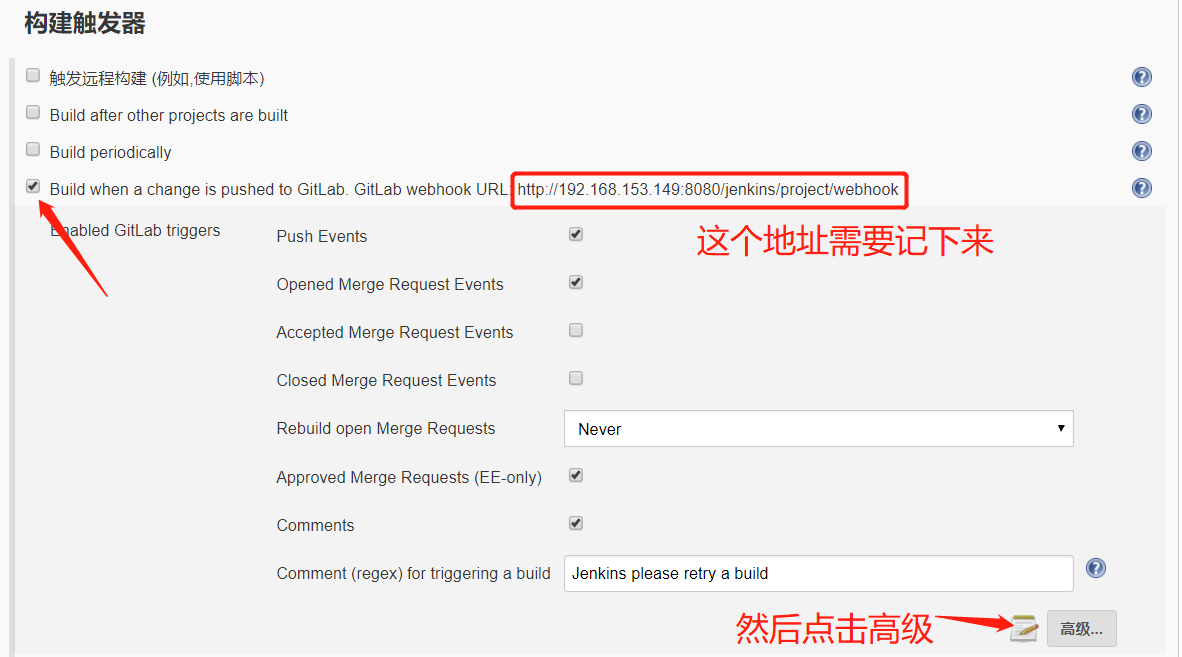

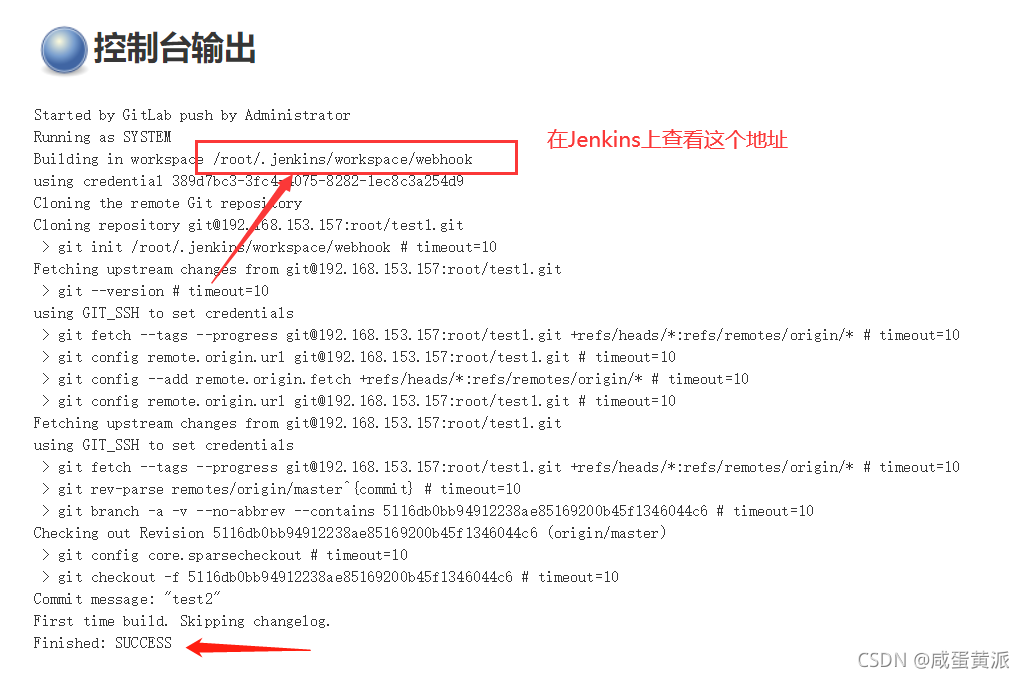

• 效果：只要Gitlab仓库代码更新，Jenkins自动拉取代码，完成构建任务。无需手动点击“立即构建”

• 需求场景：

  1、项目代码的更新迭代较多，每次点击比较麻烦

  2、更新的可能不是代码，可能是一些资源（比如：静态文件等） ### 安装配置Gitlab

Gitlab平台root用户密码配置为12345678

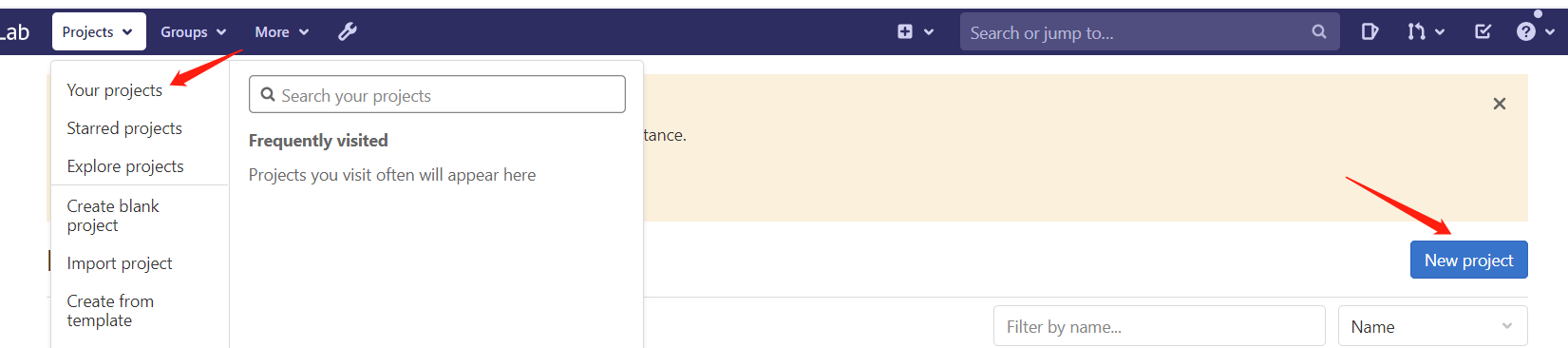

1、准备环境

（1）创建组

（2）创建项目

在项目中随便新建个文件，当作代码文件

2、安装配置Jenkins

安装过程略

1.安装jdk
2.安装Tomcat
3.安装Maven（可选，不确定是否编译）
4.配置环境变量
5.启动



要记录下上边的URL和认证密钥，切换到gitlab，找到对应的git库点击setting --> webhook ,填写以下内容

• 地址：http://192.168.153.149:8080/jenkins/project/webhook

• Secret token：68ed645e3f6f51103fb32189d804498b

（1）配置jdk和maven

（2）jenkins安装gitlab插件

2.3版本hook对应的而插件是这两个
2.2版本对应的插件

（3）新建任务

Jenkins具体配置

来到Gitlab的test1项目中，复制拉取地址

粘贴到

出现一堆报红，正常！因为需要配置私钥和公钥。

需要把Jenkins服务器的私钥，配置到test1项目中。把Jenkins服务器的公钥，配置到GItlab的服务里面。

这样拉取就可以免密了！

这里也可以用root账户，配 root 的私钥

[root@jenkins-server ~]# useradd jenkins
[root@jenkins-server ~]# su - jenkins
[jenkins@jenkins-server ~]$ ssh-keygen
[jenkins@jenkins-server ~]$ cat .ssh/id_rsa #查看jenkins用户的私钥



在构建选择webhook ，并需选择高级选择项，记录下URL

生成一个Token

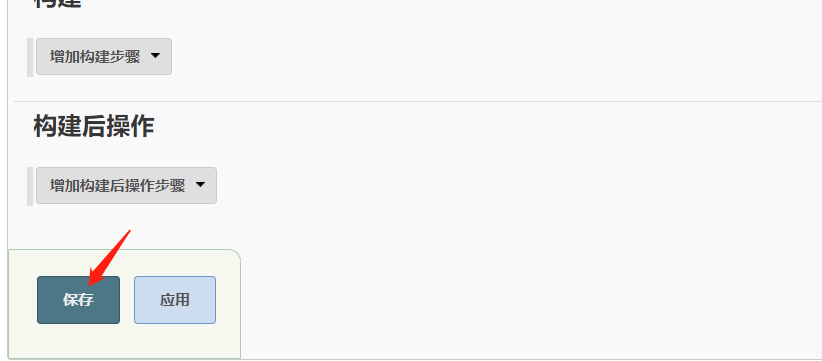

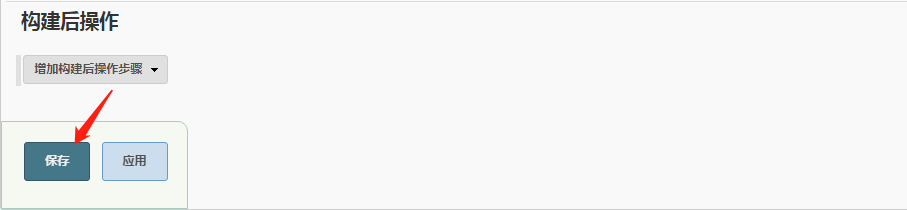

至此，jenkins配置暂时完成。

3、配置gitlab

在Gitlab中需则要自动构建的仓库，进行钩子配置，填入Jenkins生成hooks的 URL 和 Token

添加完成之后报错

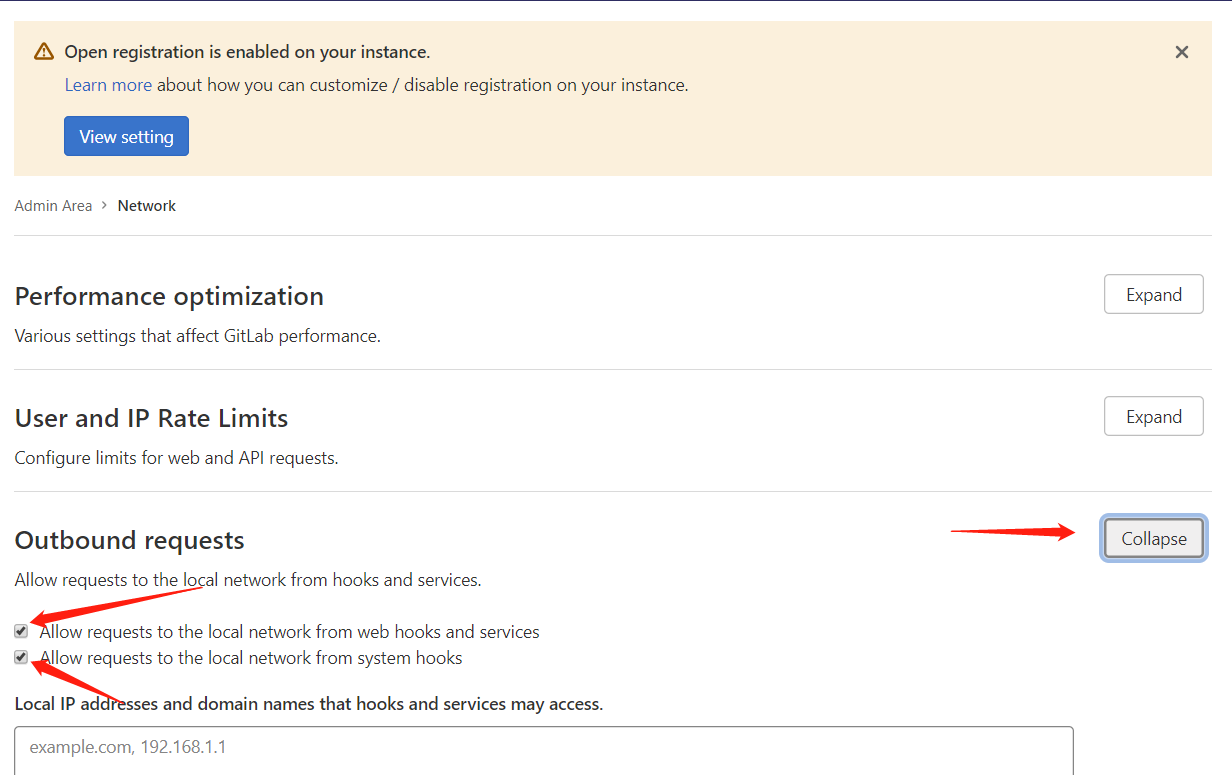

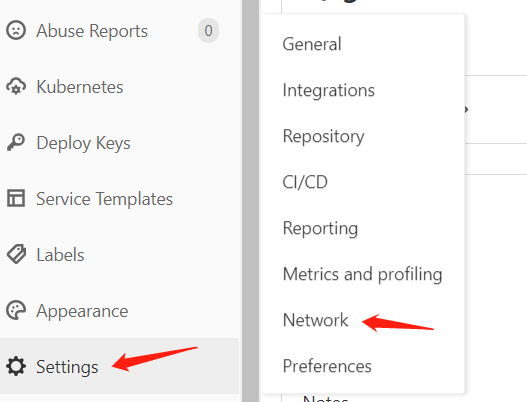

这是因为gitlab 10.6 版本以后为了安全，不允许向本地网络发送webhook请求，设置如下：

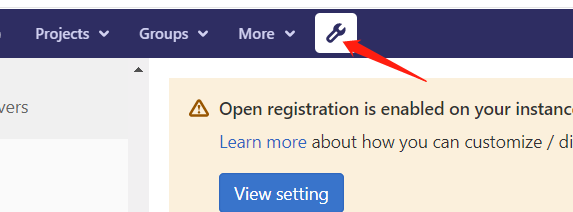

登录管理员账号

然后需要再次添加webhook，就会成功了。

成功了，才会显示出来

注意：Jenkins需要配置git用户名 和 邮箱地址

[root@jenkins-server ~]# su - jenkins
[jenkins@jenkins-server ~]$ git config --global user.email "soho@163.com"
[jenkins@jenkins-server ~]$ git config --global user.name "soho"



4、开始测试

在任何一台测试都可以。我这里在gitlab机器上面测试：
[root@gitlab-server ~]# yum -y install git
[root@gitlab-server ~]# git config --global user.email "fei@163.com"
[root@gitlab-server ~]# git config --global user.name "fei"
[root@gitlab-server ~]# ssh-keygen #生成秘钥
[root@gitlab-server ~]# cat .ssh/id_rsa.pub #查看生成的公钥添加到gitlab里面去



• 1
• 2
• 3
• 4
• 5
• 6

先克隆一下仓库
[root@gitlab-server ~]# git clone git@192.168.153.157:root/test1.git
Cloning into 'test1'... remote: Enumerating objects: 6, done. remote: Counting objects: 100% (6/6), done. remote: Compressing objects: 100% (4/4), done. remote: Total 6 (delta 0), reused 0 (delta 0), pack-reused 0 Receiving objects: 100% (6/6), done.
[root@gitlab-server ~]# ls
anaconda-ks.cfg test1 upload
[root@gitlab-server ~]# cd test1/
[root@gitlab-server test1]# ls README.md 创建文件模拟代码提交到仓库
[root@gitlab-server test1]# touch a.txt
[root@gitlab-server test1]# git add . #把文件添加到暂存区
[root@gitlab-server test1]# git commit -m 'test'
[master 2451295] test 1 file changed, 0 insertions(+), 0 deletions(-) create mode 100644 a.txt

将新代码，推动至Gitlab仓库，立刻去Jenkins查看。是否有新项目构建
[root@gitlab-server test1]# git push origin master #上传到中心仓库master分支 Counting objects: 4, done. Delta compression using up to 2 threads. Compressing objects: 100% (2/2), done. Writing objects: 100% (3/3), 296 bytes | 0 bytes/s, done. Total 3 (delta 0), reused 0 (delta 0) To git@192.168.153.156:root/test1.git f3848d7..2451295 master -> master



返回到jenkins页面查看是否自动发布



文章知识点与官方知识档案匹配，可进一步学习相关知识

云原生入门技能树持续集成和部署(Jenkins)使用helm安装Jenkins5720 人正在系统学习中
