避坑！MATALB与RTL数据对比

避坑笔记！
例如：如果需要计算一个数据除256。

公式

	a
y = ————————————
	256

由于除数是2的6次方，因此RTL实现上为了减少资源，肯定不会使用除法器，而是选择右移6位。这个时候如果是正数，例如a = 353

计算过程如下：

正数：
a = 353 = （161）H = (0_0001_0110_0001)B
计算器计算结果
353 / 256 = 1.390625
硬件计算结果
(0_0001)B = 1
负数：
a = -353 = （1_E9F）H = (1_1110_1001_1111)B
计算器计算结果
-353 / 256 = -1.37890625
硬件计算结果
 (1_1110)B 补码
=(1_0001)B + （1）B 原码
=(1_0010)B  = -2

当使用MATALB搭建好model时，如果涉及到带符号为的除法的时候，就需要重点注意了！因为带符号位的数进行除法可能会涉及到取整的问题，MATLAB取整有多个函数。

函数	功能
round	四舍五入
fix	保留整数部分
floor	向下取整
ceil	向上取整
sign	提取符号
rem	取余数
mod	取模数

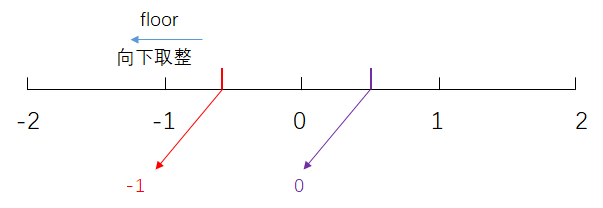

floor：向下取整

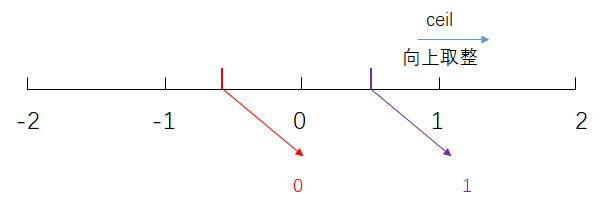

ceil： 向上取整

例子

eg:四舍五入
a = -353
round(a/256)
答案：ans = -1
a = 353
round(a/256)
答案：ans = 1

eg:保留整数部分
a = -353
fix(a/256)
答案：ans = -1
a = 353
fix(a/256)
答案：ans = 1

eg:向下取整
a = -353
floor(a/256)
答案：ans = -2
a = 353
floor(a/256)
答案：ans = 1

eg:向上取整
a = -353
ceil(a/256)
答案：ans = -1
a = 353
ceil(a/256)
答案：ans = 2

eg:提取符号
a = -353
sign(a/256)
答案：ans = -1
a = 353
sign(a/256)
答案：ans = 1

eg:取余数
a = -353
rem(a,256)
答案：ans = -1
a = 353
rem(a/256)
答案：ans = 97

eg:取模数
a = -353
mod(a,256)
答案：ans = -1
a = 353
mod(a/256)
答案：ans = 97

硬件通过移位实现的除法，往往都是向下取整，因此MATLAB使用floor取整，同步RTL的硬件除法。
