绝缘电阻在线监测方法

绝缘电阻在线监测方法
电路原理：
待测直流系统的等效模型如图1中的虚线框内所示。

图中RC1、RC2为测量用的已知阻值的标准电阻。工作原理如下:当开关S1、S2全部断开时，测量正、负母线与电底盘之间的电压分别为UP0、UN0，由电路定律可以得到
UP0/RP=UN0/RN（1）
当开关S1闭合、S2断开时，则在正母线与电底盘之间加入标准偏置电阻RC1，测量正、负母线与电底盘之间的电压分别为UPP、UNP，同样可以得到

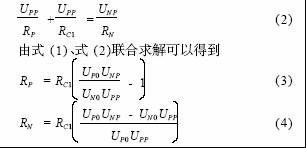

同样，绝缘电阻在以下2种情况也可以得到:
（1）S1、S2全部断开和S1断开、S2闭合；
（2）S1闭合、S2断开和S1断开、S2闭合

软件Coding：
BAT+ to GND：SamV1
Earth to GND： SamV2
BAT+ to Earth: SamV1 – SamV2
First:
Up = V1 = SamV1 – SamV2
Un = V2 = SamV2
Second:
Upp
Unp
