学习总结8.VLAN



 1.什么是VLAN



• 广播域：



▫      如图是一个典型的交换网络，网络中只有终端计算机和交换机。在这样的网络中，如果某一台计算机发送了一个广播帧，由于交换机对广播帧执行泛洪操作，结果所有其他的计算机都会收到这个广播帧。



▫      把广播帧所能到达的整个访问范围称为二层广播域，简称广播域 (Broadcast Domain)。显然，一个交换网络其实就是一个广播域。



• 网络安全问题和垃圾流量问题：



▫      如图：如果PC1向PC2发送了一个单播帧。此时SW1、SW3、SW7的MAC地址表中存在关于PC2的MAC地址表项，但SW2和SW5不存在关于PC2的MAC地址表项。那么，SW1和SW3将对该单播帧执行点对点的转发操作，SW7将对该单播帧执行丢弃操作，SW2和SW5将对该单播帧执行泛洪操作。最后的结果是，PC2虽然收到了该单播帧，但网络中的很多其他非目的主机，同样收到了不该接收的数据帧。



• 显然，广播域越大，网络安全问题和垃圾流量问题就越严重。













• 为了解决广播域带来的问题，人们引入了VLAN (Virtual Local Area Network)，即虚拟局域网技术：

▫      通过在交换机上部署VLAN，可以将一个规模较大的广播域在逻辑上划分成若干个不同的、规模较小的广播域，由此可以有效地提升网络的安全性，同时减少垃圾流量，节约网络资源。

• VLAN的特点：

▫      一个VLAN就是一个广播域，所以在同一个VLAN内部，计算机可以直接进行二层通信；而不同VLAN内的计算机，无法直接进行二层通信，只能进行三层通信来传递信息，即广播报文被限制在一个VLAN内。

▫      VLAN的划分不受地域的限制。

• VLAN的好处：

▫      灵活构建虚拟工作组：用VLAN可以划分不同的用户到不同的工作组，同一工作组的用户也不必局限于某一固定的物理范围，网络构建和维护更方便灵活。

▫      限制广播域：广播域被限制在一个VLAN内，节省了带宽，提高了网络处理能力。

▫      增强局域网的安全性：不同VLAN内的报文在传输时是相互隔离的，即一个VLAN内的用户不能和其它VLAN内的用户直接通信。

▫      提高了网络的健壮性：故障被限制在一个VLAN内，本VLAN内的故障不会影响其他VLAN的正常工作。

注：二层，即数据链路层



 2.VLAN的基本原理



如何实现VLAN

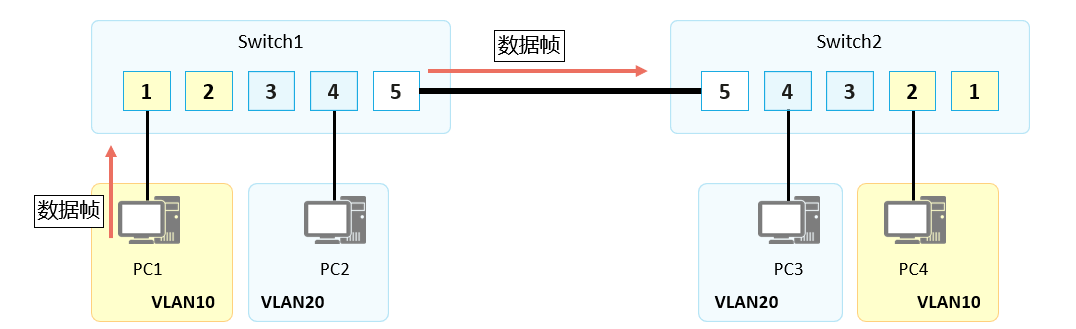

• Switch1与Switch2同属一个企业，该企业统一规划了网络中的VLAN。其中VLAN10用于A部门，VLAN20用于B部门。A、B部门的员工在Switch1和Switch2上都有接入。
• PC1发出的数据经过Switch1和Switch2之间的链路到达了Switch2。如果不加处理，后者无法判断该数据所属的VLAN，也不知道应该将这个数据输出到本地哪个VLAN中。



VLAN标签

• 要使交换机能够分辨不同VLAN的报文，需要在报文中添加标识VLAN信息的字段。
• IEEE 802.1Q协议规定，在以太网数据帧中加入4个字节的VLAN标签，又称VLAN Tag，简称Tag。



VLAN的划分方式

• 计算机发出的数据帧不带任何标签。对已支持VLAN特性的交换机来说，当计算机发出的Untagged帧一旦进入交换机后，交换机必须通过某种划分原则把这个帧划分到某个特定的VLAN中去。
• VLAN的划分包括如下5种方法：

▫      基于接口划分：根据交换机的接口来划分VLAN。

▪       网络管理员预先给交换机的每个接口配置不同的PVID，当一个数据帧进入交换机时，如果没有带VLAN标签，该数据帧就会被打上接口指定PVID的标签，然后数据帧将在指定VLAN中传输。

▫      基于MAC地址划分：根据数据帧的源MAC地址来划分VLAN。

▪       网络管理员预先配置MAC地址和VLAN ID映射关系表，当交换机收到的是Untagged帧时，就依据该表给数据帧添加指定VLAN的标签，然后数据帧将在指定VLAN中传输。

▫      基于IP子网划分：根据数据帧中的源IP地址和子网掩码来划分VLAN。

▪       网络管理员预先配置IP地址和VLAN ID映射关系表，当交换机收到的是Untagged帧，就依据该表给数据帧添加指定VLAN的标签，然后数据帧将在指定VLAN中传输。

▫      基于协议划分：根据数据帧所属的协议（族）类型及封装格式来划分VLAN。

▪       网络管理员预先配置以太网帧中的协议域和VLAN ID的映射关系表，如果收到的是Untagged帧，就依据该表给数据帧添加指定VLAN的标签，然后数据帧将在指定VLAN中传输。

▫      基于策略划分：根据配置的策略划分VLAN，能实现多种组合的划分方式，包括接口、MAC地址、IP地址等。

▪       网络管理员预先配置策略，如果收到的是Untagged帧，且匹配配置的策略时，给数据帧添加指定VLAN的标签，然后数据帧将在指定VLAN中传输。

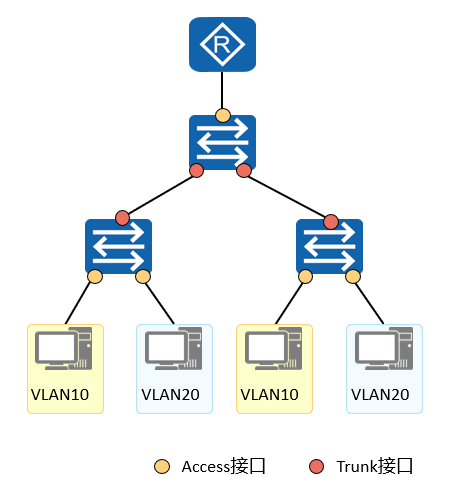

以太网二层接口类型





• Access接口

交换机上常用来连接用户PC、服务器等终端设备的接口。Access接口所连接的这些设备的网卡往往只收发无标记帧。Access接口只能加入一个VLAN。

• Trunk接口

Trunk接口允许多个VLAN的数据帧通过，这些数据帧通过802.1Q Tag实现区分。Trunk接口常用于交换机之间的互联，也用于连接路由器、防火墙等设备的子接口。

• Hybrid接口

Hybrid接口与Trunk接口类似，也允许多个VLAN的数据帧通过，这些数据帧通过802.1Q Tag实现区分。用户可以灵活指定Hybrid接口在发送某个（或某些）VLAN的数据帧时是否携带Tag。



ACCESS接口



• Access接口特点：



▫      仅允许VLAN ID与接口PVID相同的数据帧通过。



• Access接口接收数据帧：



▫      当Access接口从链路上收到一个Untagged帧，交换机会在这个帧中添加上VID为PVID的Tag，然后对得到的Tagged帧进行转发操作（泛洪、转发、丢弃）。



▫      当Access接口从链路上收到一个Tagged帧，交换机会检查这个帧的Tag中的VID是否与PVID相同。如果相同，则对这个Tagged帧进行转发操作；如果不同，则直接丢弃这个Tagged帧。



• Access接口发送数据帧：



▫      当一个Tagged帧从本交换机的其他接口到达一个Access接口后，交换机会检查这个帧的Tag中的VID是否与PVID相同：



▪       如果相同，则将这个Tagged帧的Tag进行剥离，然后将得到的Untagged帧从链路上发送出去；



▪       如果不同，则直接丢弃这个Tagged帧。



TRUNK接口





• Trunk接口特点：

▫      Trunk接口仅允许VLAN ID在允许通过列表中的数据帧通过。

▫      Trunk接口可以允许多个VLAN的帧带Tag通过，但只允许一个VLAN的帧从该类接口上发出时不带Tag（即剥除Tag）。

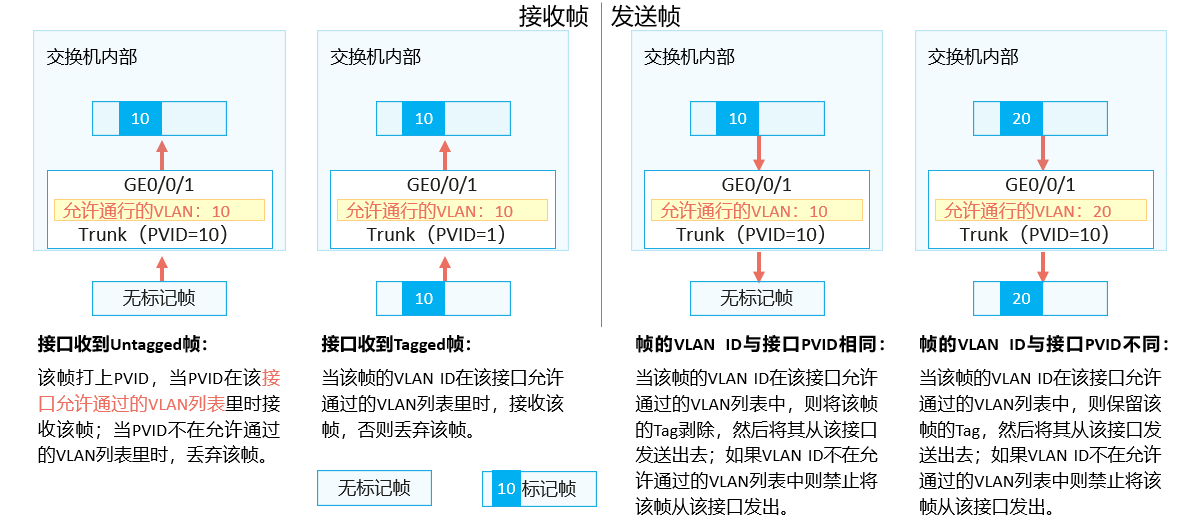

• Trunk接口接收数据帧：

▫      当Trunk接口从链路上收到一个Untagged帧，交换机会在这个帧中添加上VID为PVID的Tag，然后查看PVID是否在允许通过的VLAN ID列表中。如果在，则对得到的Tagged帧进行转发操作；如果不在，则直接丢弃得到的Tagged帧。

▫      当Trunk接口从链路上收到一个Tagged帧，交换机会检查这个帧的Tag中的VID是否在允许通过的VLAN ID列表中。如果在，则对这个Tagged帧进行转发操作；如果不在，则直接丢弃这个Tagged帧。

• Trunk接口发送数据帧：

▫      当一个Tagged帧从本交换机的其他接口到达一个Trunk接口后，如果这个帧的Tag中的VID不在允许通过的VLAN ID列表中，则该Tagged帧会被直接丢弃。

▫      当一个Tagged帧从本交换机的其他接口到达一个Trunk接口后，如果这个帧的Tag中的VID在允许通过的VLAN ID列表中，则会比较该Tag中的VID是否与接口的PVID相同：

▪       如果相同，则交换机会对这个Tagged帧的Tag进行剥离，然后将得到的Untagged帧从链路上发送出去；

如果不同，则交换机不会对这个Tagged帧的Tag进行剥离，而是直接将它从链路上发送出去。



Hybrid接口





• Hybrid接口特点：

▫      Hybrid接口仅允许VLAN ID在允许通过列表中的数据帧通过。

▫      Hybrid接口可以允许多个VLAN的帧带Tag通过，且允许从该类接口发出的帧根据需要配置某些VLAN的帧带Tag、某些VLAN的帧不带Tag。

▫      与Trunk最主要的区别就是，能够支持多个VLAN的数据帧，不带标签通过。

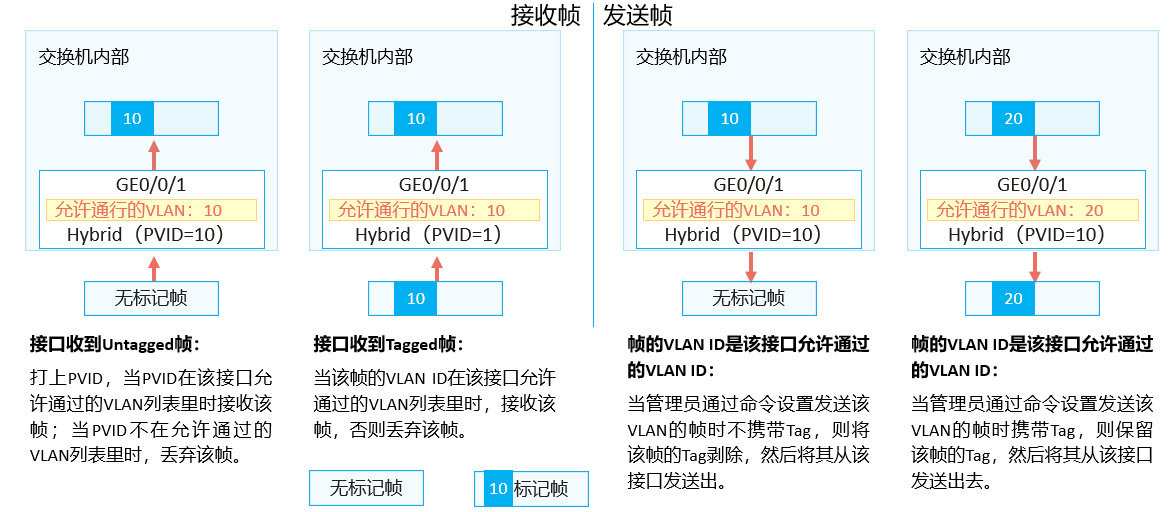

• Hybrid接口接收数据帧：

▫      当Hybrid接口从链路上收到一个Untagged帧，交换机会在这个帧中添加上VID为PVID的Tag，然后查看PVID是否在Untagged或Tagged VLAN ID列表中。如果在，则对得到的Tagged帧进行转发操作；如果不在，则直接丢弃得到的Tagged帧。

▫      当Hybrid接口从链路上收到一个Tagged帧，交换机会检查这个帧的Tag中的VID是否在Untagged或Tagged VLAN ID列表中。如果在，则对这个Tagged帧进行转发操作；如果不在，则直接丢弃这个Tagged帧。

• Hybrid接口发送数据帧：

▫      当一个Tagged帧从本交换机的其他接口到达一个Hybrid接口后，如果这个帧的Tag中的VID既不在Untagged VLAN ID列表中，也不在Tagged VLAN ID列表中，则该Tagged帧会被直接丢弃。

▫      当一个Tagged帧从本交换机的其他接口到达一个Hybrid接口后，如果这个帧的Tag中的VID在Untagged VLAN ID列表中，则交换机会对这个Tagged帧的Tag进行剥离，然后将得到的Untagged帧从链路上发送出去。

▫      当一个Tagged帧从本交换机的其他接口到达一个Hybrid接口后，如果这个帧的Tag中的VID在Tagged VLAN ID列表中，则交换机不会对这个Tagged帧的Tag进行剥离，而是直接将它从链路上发送出去。
