学习总结7. 配置静态路由实现全网通

路由器的工作原理
路由器，顾名思义，就是一个能指引数据路径的设备，该设备可以根据他们的IP地址，将数据定向或重定向的从一个网络传送到另一个网络。

路由表的形式
静态：
需要人工手动配置，是单向的，来回都要手动配置，传输速度快且稳定

动态：
自动分配，依靠动态路由协助学习

默认路由：
默认接口，当未设置路由表时，会以默认接口传输，当路由器再表中找不到目标网络的路由器路径时，路由器就会把请求转发到默认路由接口
默认路由需要配置在连接主机的唯一出口上

直连路由：
路由器自带的功能，当路由器转发数据，路由器端口默认UP状态，形成直连路由

路由器的作用
1.找到最佳传输路径转发数据
2.网络互连：路由器支持各种局域网和广域网接口，主要用于互连局域网和广域网，实现不同网络互相通信
3.网络管理：路由器提供包括路由器配置管理、性能管理、容错管理和流量控制等功能。

总结：所谓“路由”，是指把数据从一个地方传送到另一个地方的行为和动作，而路由器，正是执行这种行为动作的机器，它的英文名称为Router,是一种连接多个网络或网段的网络设备，它能将不同网络或网段之间的数据信息进行“翻译”，以使它们能够相互“读懂”对方的数据，从而构成一个更大的网络。



实验：配置静态路由实现全网通

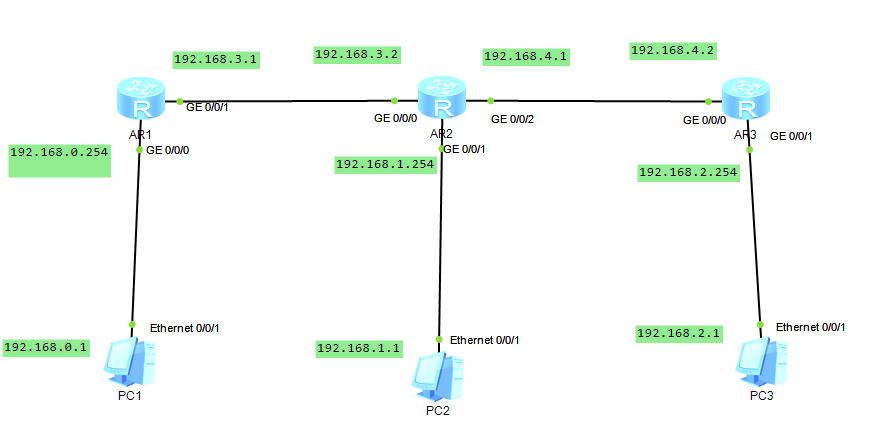

首先画好拓扑图





配置IP

注意：因为路由器上的每个接口，都是一个单独的网段，所以我们可以把IP地址设置成同一类，方便区别，每台PC机和路由器之间的连接必须要设置成同以网段，这里3台路由器互联，所以最少必须是5个网段

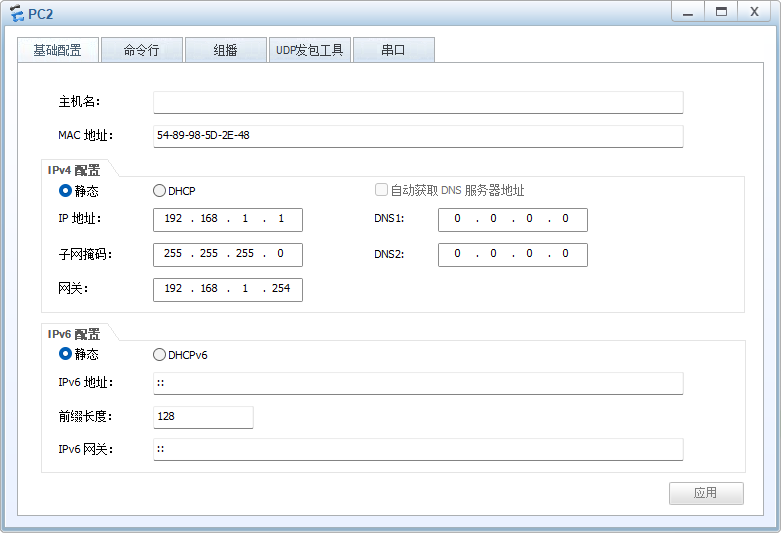

首先配置PC的ip

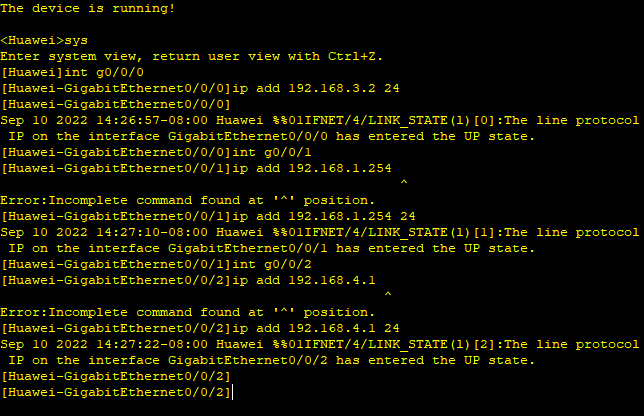

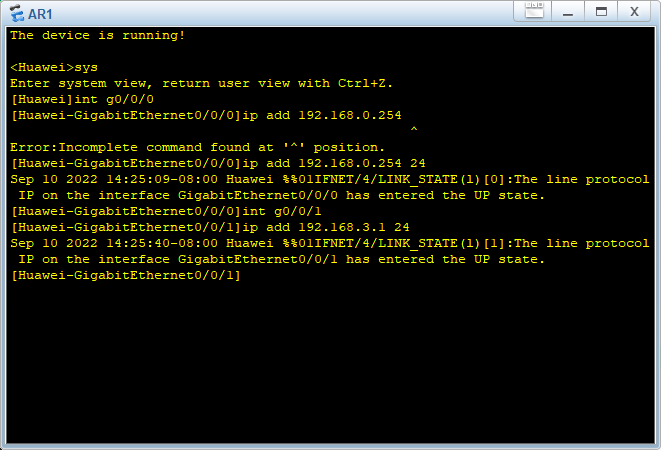

 然后是每个端口

<Huawei>sys

[Huawei]int g0/0/0

[Huawei-GigabitEthernet0/0/0]ip add 192.168.0.254 24

[Huawei-GigabitEthernet0/0/0]int g0/0/1
[Huawei-GigabitEthernet0/0/1]ip add 192.168.3.1 24

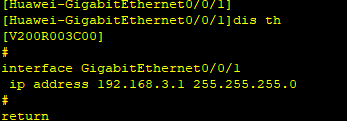

 如果不确定ip配的对不对，可以dis this 确认







 下面进行静态路由配置

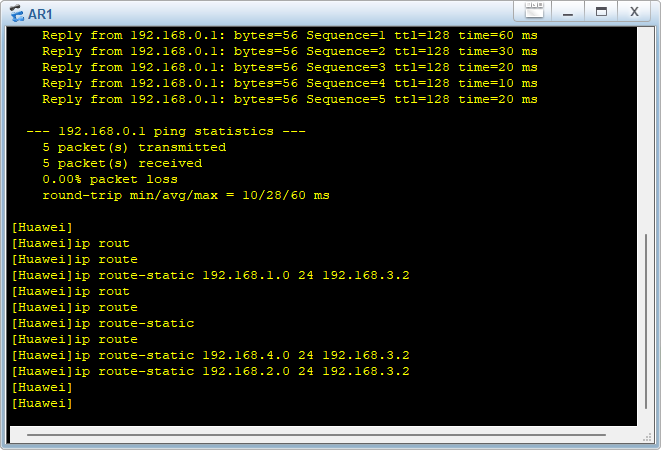

PC1需要连通P2和PC3需要经过192.168.1.0 192.168.4.0 192.168.2.0这三个非直连网段

所以需要做三个网段的配置

ip route-static 目标网段 子网掩码 下一跳

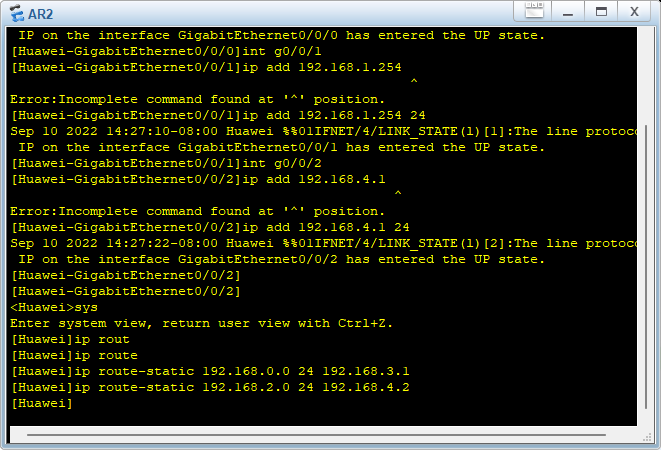

 PC2连通PC1和PC3需要经过192.168.0.0和192.168.2.0这两个非直连网段

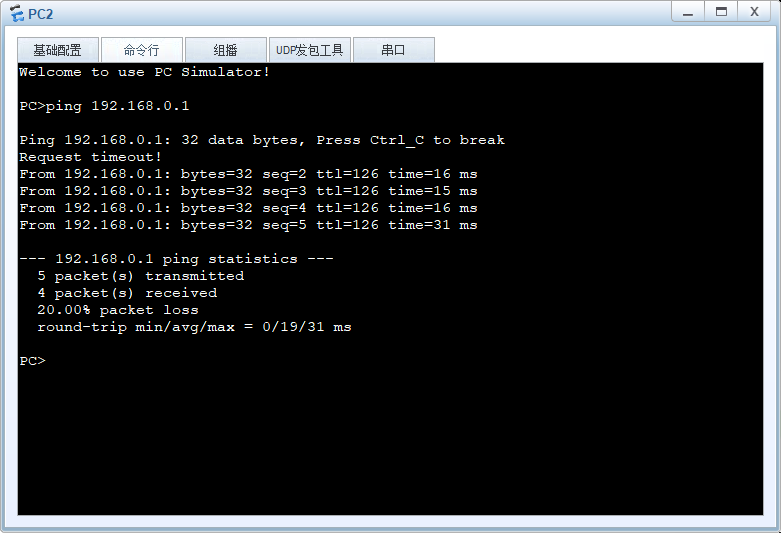

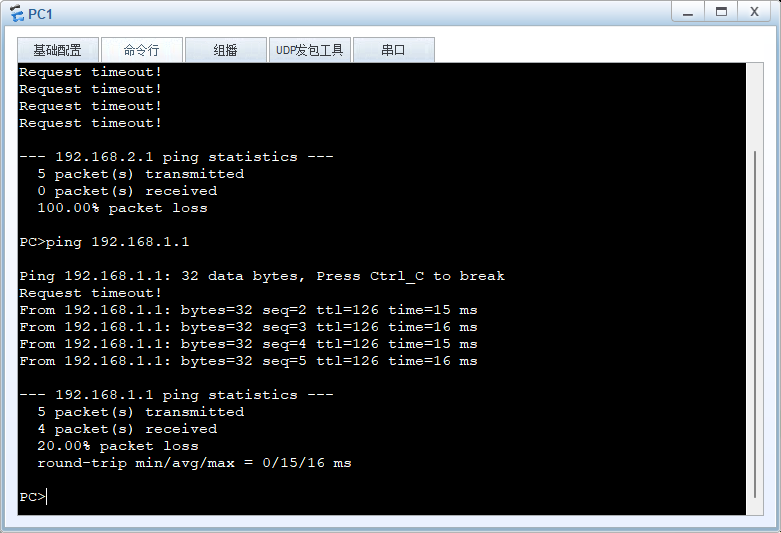

 此时PC2和PC1已经可以连通了

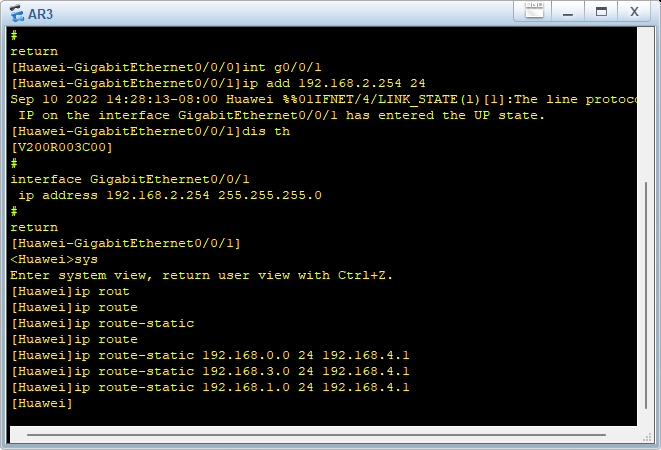

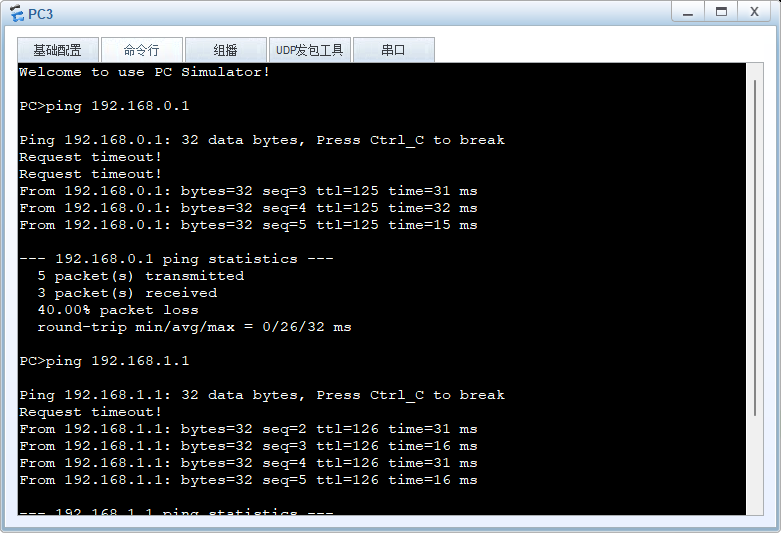

 最后PC3连接PC1和PC2需要经过192.168.0.0，192.168.3.0和192.168.1.0这三个非直连网段

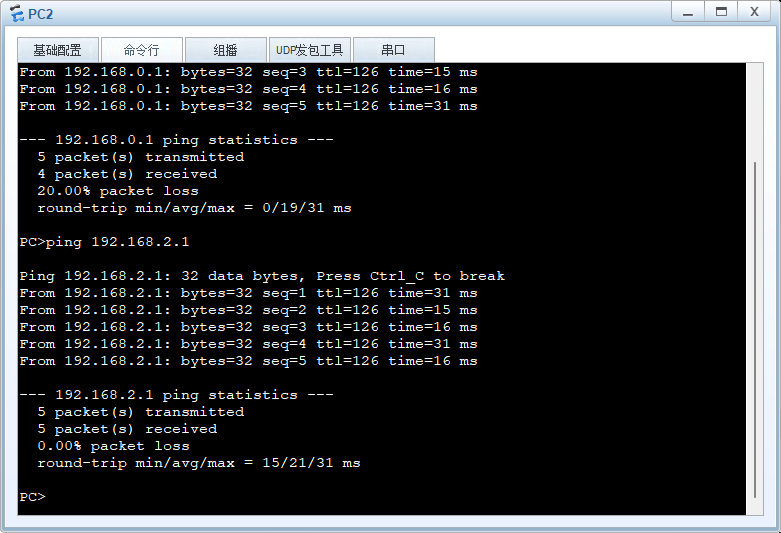

 此时配置已完成











 超时代表数据包经过路由器时被拆封，经过多少个路由器就会超时多少个包
