学习总结6.传输层协议

协议结构

Transmission Control Protocol/Internet Protocol 传输控制协议/因特网互联协议

TCP/IP是一个Protocol Stack，包括TCP、IP、UDP、ICMP、RIP、TELNET、FTP、SMTP、ARP等许多协议

最早发源于1969年美国国防部（缩写为DoD）的因特网的前身ARPA网络项目，1983年1月1日，TCP/IP取代了旧的网络控制协议NCP，成为今天的互联网和局域网的基石和标准,由互联网工程任务组负责维护国防高级研究计划局DARPA与BBN技术公司、斯坦福大学和伦敦大学学院签约，在多个硬件平台上开发协议的操作版本。 在协议开发过程中，数据包路由层的版本号从版本 1 进展到版本 4，后者于 1983 年安装在 ARPANET 中。它被称为互联网协议版本4（IPv4）作为协议，仍在互联网使用，连同其目前的继承，互联网协议版本6（IPv6）。

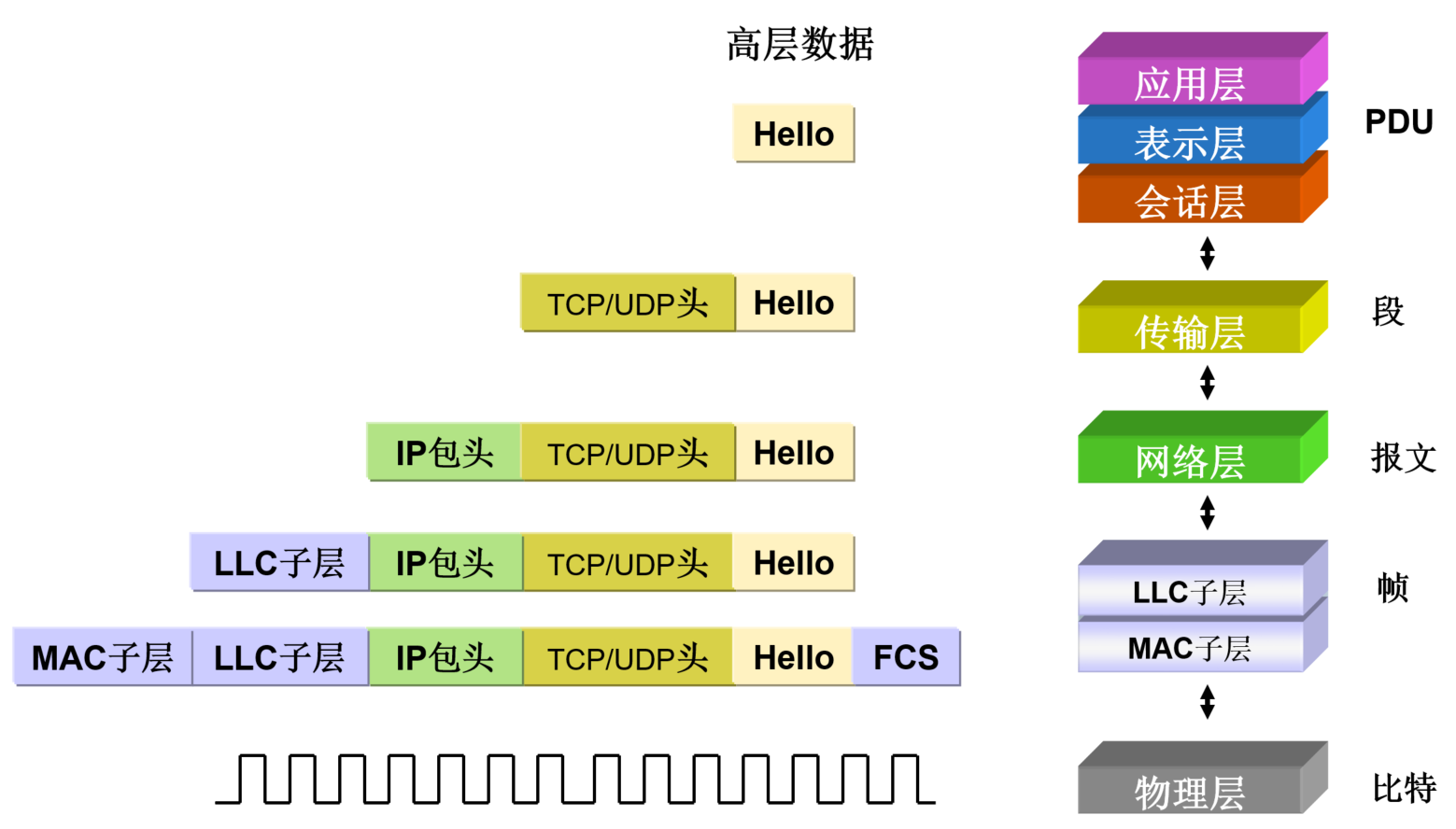

TCP/IP 通信过程

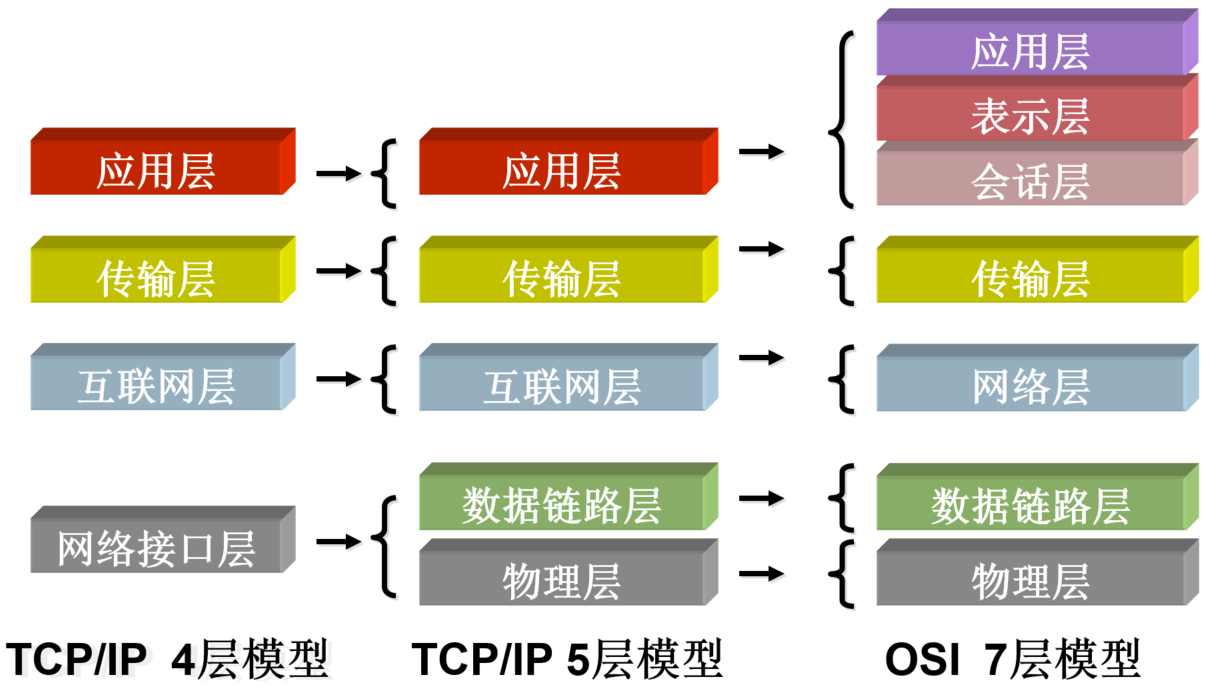

TCP/IP和OSI模型的比较

  • 相同点

两者都是以协议栈的概念为基础

协议栈中的协议彼此相互独立

下层对上层提供服务

  • 不同点

OSI是先有模型；TCP/IP是先有协议，后有模型

OSI是国际标准，适用于各种协议栈；TCP/IP实际标准，只适用于TCP/IP网络

层次数量不同















面向连接网络协议：是指通信双方之间在进行通信之前要先建立连接。比如打电话，双方通话前需要先建立连接。等数据发送结束后，双方再断开连接。

无连接网络协议，是指通信双方不需要事先建立一条通信线路，而是把每个带有目的地址的包送到网络线路上，由系统自主选定路线进行传输。比如QQ发送信息。

TCP面向连接的协议：TCP是面向连接的、可靠的进程到进程通信的协议。TCP提供全双工服务，即数据可在同一时间双向传输，每一个TCP都有发送缓存和接收缓存，用来临时存储数据。

UDP协议是无连接、不保证可靠性的传输层协议。发送端不关心发送的数据是否到达目标主机、数据是否出错等，收到数据的主机也不会告诉发送方是否收到了数据，它的可靠性由上层协议来保障。传输数据速度更快，效率更高





TCP协议的特性

Tcp工作在传输层
1.传输稳定
2.重传功能
3.缓存功能
4.全双工模式
5.错误检查
6.流量控制
7.将数据打包，分段，重组
8.确认传输机制

UDP协议的特性

1.只面向报文
2.传播速度快
3.不创建链接
4.首部开销小

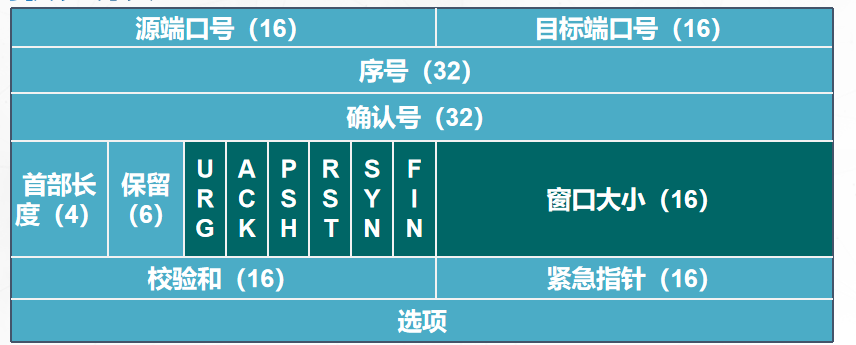

TCP报文段





  • 源端口、目标端口：计算机上的进程要和其他进程通信是要通过计算机端口的，而一个计算机端口某个时刻只能被一个进程占用，所以通过指定源端口和目标端口，就可以知道是哪两个进程需要通信。源端口、目标端口是用16位表示的，可推算计算机的端口个数为2^16个,即 65536 （0-65535）

  • 序列号：表示本报文段所发送数据的第一个字节的编号。在TCP连接中所传送的字节流的每一个字节都会按顺序编号。由于序列号由32位表示，所以每2^32个字节，就会出现序列号回绕，再次从0 开始 无限循环

  • 确认号：（ack）表示接收方期望收到发送方下一个报文段的第一个字节数据的编号。也就是告诉发送方：我希望你（指发送方）下次发送的数据的第一个字节数据的编号为此确认号：传输是否有问题？

  • 数据偏移／首部长度：表示TCP报文段的首部长度，共4位，由于TCP首部包含一个长度可变的选项部分，需要指定这个TCP报文段到底有多长。它指出 TCP 报文段的数据起始处距离 TCP 报文段的起始处有多远。该字段的单位是32位(即4个字节为计算单位），4位二进制最大表示15，所以数据偏移也就是TCP首部最大60字节

  • 控制位

    URG（紧急位）：表示本报文段中发送的数据是否包含紧急数据。后面的紧急指针字段（urgent pointer）只有当URG=1时才有效

    ACK（确认位）：表示是否前面确认号字段是否有效。只有当ACK=1时，前面的确认号字段才有效。TCP规定，连接建立后，ACK必须为1,带ACK标志的TCP报文段称为确认报文段

    PSH（急切位）：提示接收端应用程序应该立即从TCP接收缓冲区中读走数据，为接收后续数据腾出空间。如果为1，则表示对方应当立即把数据提交给上层应用，而不是缓存起来，如果应用程序不将接收到的数据读走，就会一直停留在TCP接收缓冲区中

    RST（重置位）：如果收到一个RST=1的报文，说明与主机的连接出现了严重错误（如主机崩溃），必须释放连接，然后再重新建立连接。或者说明上次发送给主机的数据有问题，主机拒绝响应，带RST标志的TCP报文段称为复位报文段

    SYN（同步位）：在建立连接时使用，用来同步序号。当SYN=1，ACK=0时，表示这是一个请求建立连接的报文段；当SYN=1，ACK=1时，表示对方同意建立连接。SYN=1，说明这是一个请求建立连接或同意建立连接的报文。只有在前两次握手中SYN才置为1，带SYN标志的TCP报文段称为同步报文段

    FIN（断开位）：表示通知对方本端要关闭连接了，标记数据是否发送完毕。如果FIN=1，即告诉对方：“我的数据已经发送完毕，你可以释放连接了”，带FIN标志的TCP报文段称为结束报文段

  • 窗口大小：表示现在允许对方发送的数据量，也就是告诉对方，从本报文段的确认号开始允许对方发送的数据量，达到此值，需要ACK确认后才能再继续传送后面数据，由Window size value * Window size scaling factor（此值在三次握手阶段TCP选项Window scale协商得到）得出此值

  • 校验和：提供额外的可靠性紧急指针：标记紧急数据在数据字段中的位置

  • 选项部分：其最大长度可根据TCP首部长度进行推算。TCP首部长度用4位表示，选项部分最长为：(2^4-1)*4-20=40字节



tcp3次握手





当pc1想和pc2建立起连接 将 连接信息写入报文

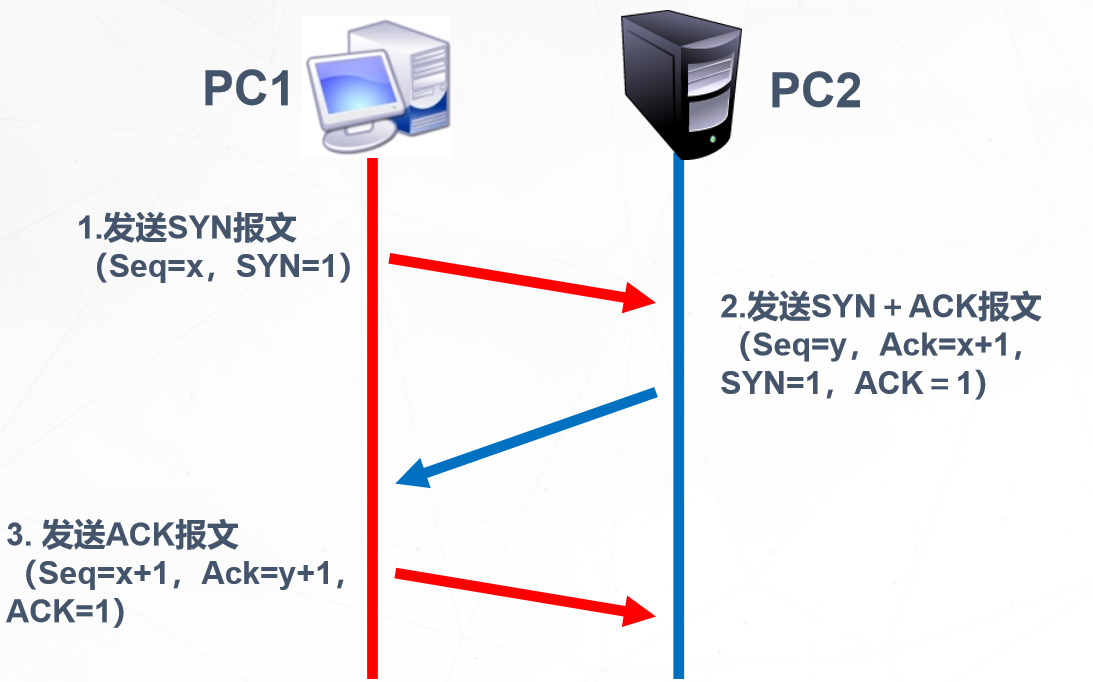

第一步 ：pc1会发送一个 建立连接的请求报文 ： 这个报文中 有

  1. 报文的序号（seq=x）

  2. 同步位（请求建立连接关系： SYN=1 ACK=0 控制位：当前两台机器处于什么状态？ 建立连接 处于连接 断开连接 ）

第二步： 当pc2 收到消息以后 是不是要回复一个报文

  1. 报文的序号 （seq=y）

  2. ack确认号（ 我希望你下一次发送 x+1 序号的报文给你 ）

  3. 控制位 SYN=1 ACK=1 请求建立连接 pc2 同意建立连接

第三步：收到 pc2 同意建立连接的报文后

1.会发送一个x+1报文

2.会告诉对方 我希望你下次 发送y+1的序号报文给我

3.最后 将ACK=1 封装进去

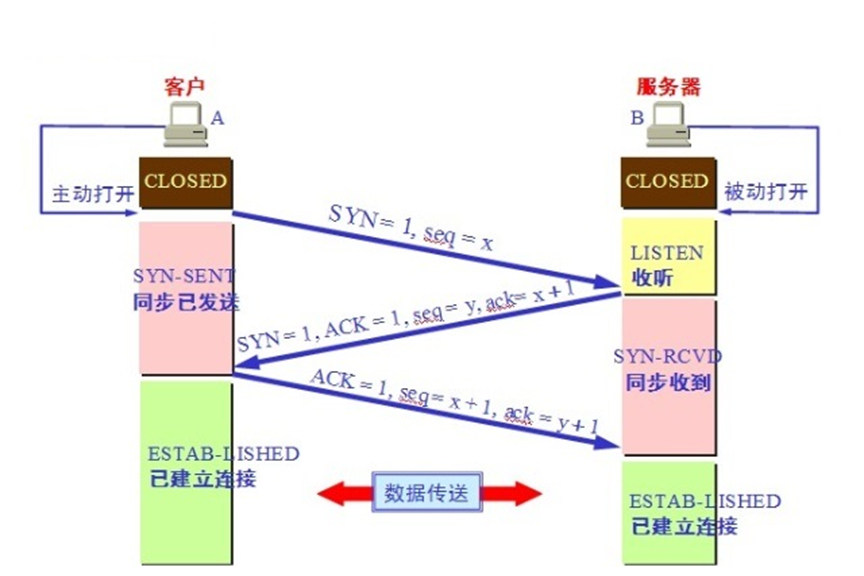

tcp是面向连接的，就是说每次发送数据之前都要和对方建立一条可靠的连接，这个建立连接的过程分为3个步骤，就叫做三次握手

当客户端向服务器发送请求连接的报文时： Seq序列号=x（x为随机） SYN=1（表示发送连接请求）

服务器端收到客户端发来的请求报文后，同意建立连接，则向客户端发送确认报文： Seq序列号=y（这时服务器也会产生一个序列号y，和客户端的序号不相关） Ack确认号=x+1（Seq序列号x+1，表示确认收到了客户端的请求） ACK=1（表示这是条确认请求） SYN=1（同时也发送一个建立连接的请求）

客户端进程收到服务端进程的确认后，还要向服务端给出确认，然后连接成功建立： Seq序列号=x+1（这时客户端的序号为1） Ack确认号=y+1（表示确认收到了服务器的连接请求） ACK=1（表示这是确认报文）





MSL :Maximum Segment Lifetime 解除 连接关系





有限状态机（扩展）

  1. CLOSED 没有任何连接状态

  2. LISTEN 侦听状态，等待来自远方TCP端口的连接请求 （服务开启 http（进程） 80端口在帮进程 看着 有没有人找 http ）

  3. SYN-SENT 在发送连接请求后，等待对方确认

  4. SYN-RECEIVED 在收到和发送一个连接请求后，等待对方确认

  5. ESTABLISHED 代表传输连接建立，双方进入数据传送状态

  6. FIN-WAIT-1 主动关闭,主机已发送关闭连接请求，等待对方确认

  7. FIN-WAIT-2 主动关闭,主机已收到对方关闭传输连接确认，等待对方发送关闭传输连接请求

  8. TIME-WAIT 完成双向传输连接关闭，等待所有分组消失

  9. CLOSE-WAIT 被动关闭,收到对方发来的关闭连接请求，并已确认

  10. LAST-ACK 被动关闭,等待最后一个关闭传输连接确认，并等待所有分组消失

  11. CLOSING 双方同时尝试关闭传输连接，等待对方确认

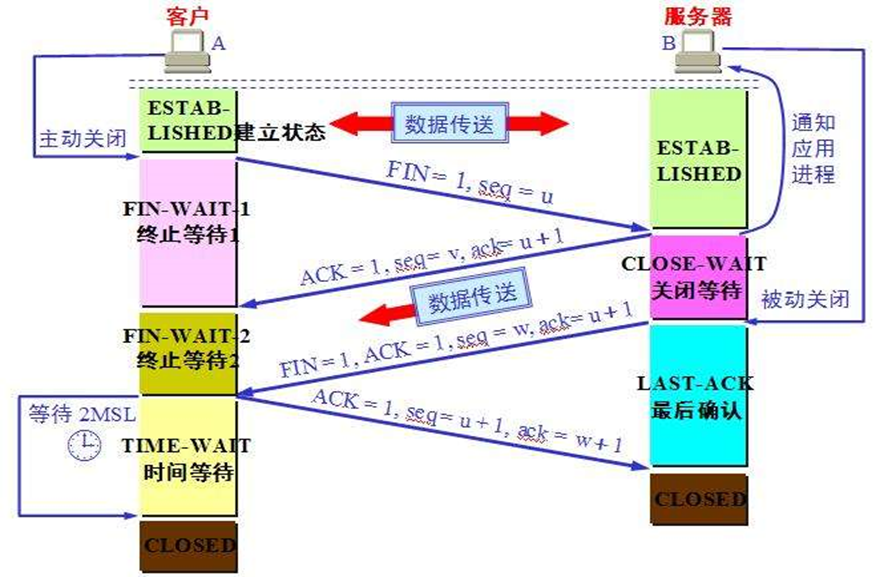

客户端先发送一个FIN给服务端，自己进入FIN_WAIT_1状态，这时等待接收服务端报文，该报文会有三种可能：

  • 只有服务端的ACK

  • 只有服务端的FIN

  • 基于服务端的ACK，又有FIN
