^ 新能源汽车电池基础知识（1）锂电池的结构

从今天起，我们聊一下新能源汽车的电池吧！

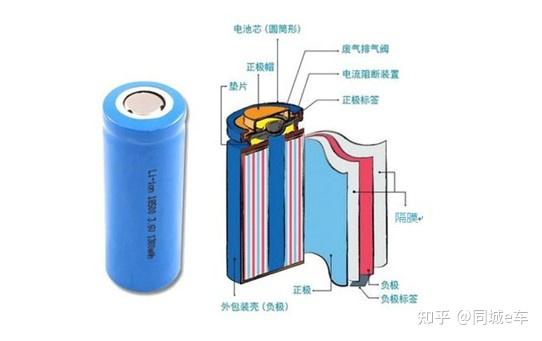

锂电池结构示意图

了解锂电池工作原理之前，先大概了解下锂电池的组成部分，如下示意图：

锂电池结构示意图



（1） 正极——活性物质一般为锰酸锂或者钴酸锂，镍钴锰酸锂材料，锂电则普遍用镍钴锰酸锂（俗称三元）。导电极流体使用厚度10--20微米的电解铝箔。



（2） 隔膜——种经特殊成型的高分子薄膜，薄膜有微孔结构，可以让锂离子自由通过，而电子不能通过。



（3） 负极——活性物质为石墨，或近似石墨结构的碳，导电集流体使用厚度7-15微米的电解铜箔。



（4）有机电解液——溶解有六氟磷酸锂的碳酸酯类溶剂，聚合物的则使用凝胶状电解液。



（5）电池外壳——分为钢壳（方型很少使用）、铝壳、镀镍铁壳（圆柱电池使用）、铝塑膜（软包装）等，还有电池的盖帽，也是电池的正负极引出端。
