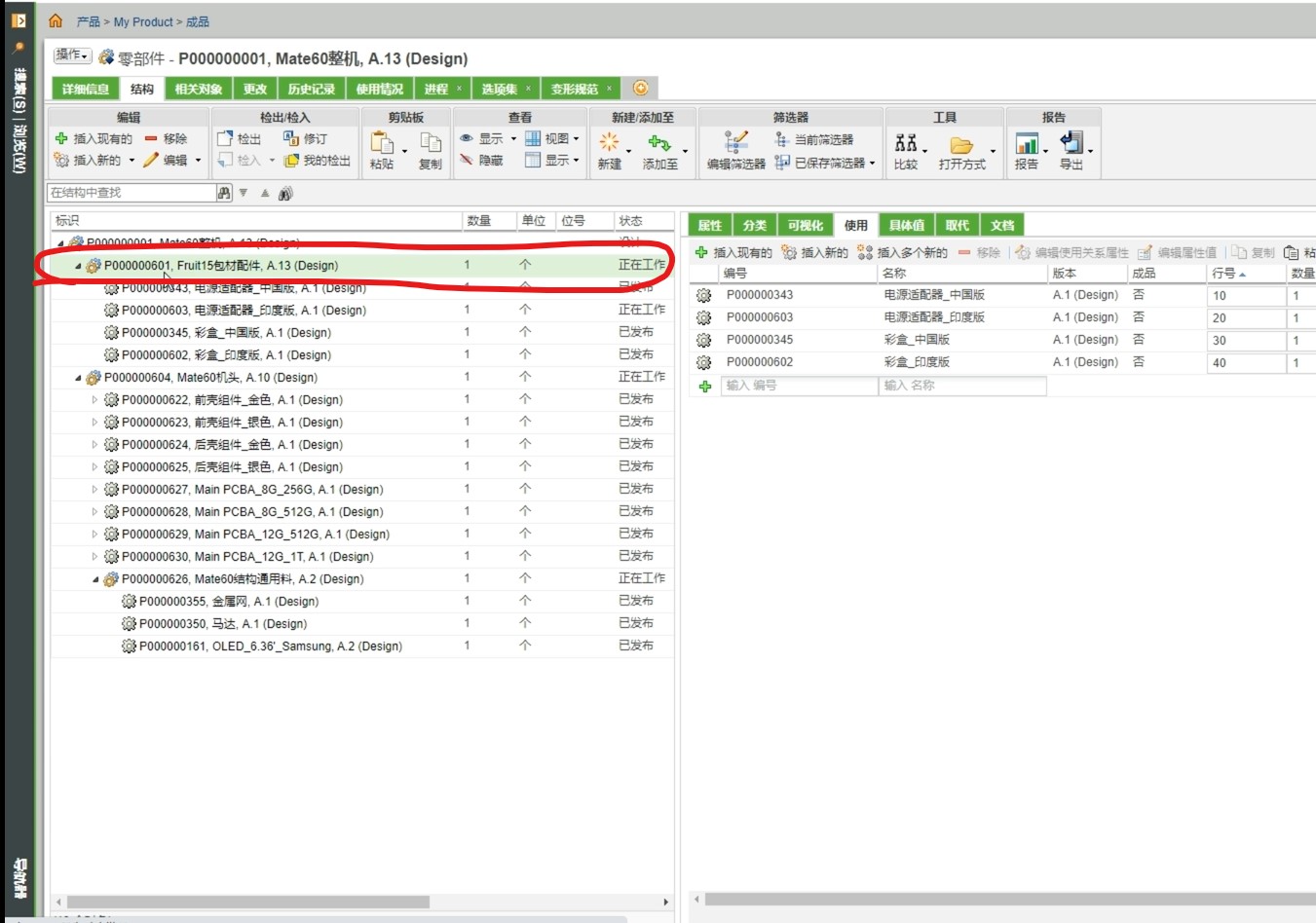

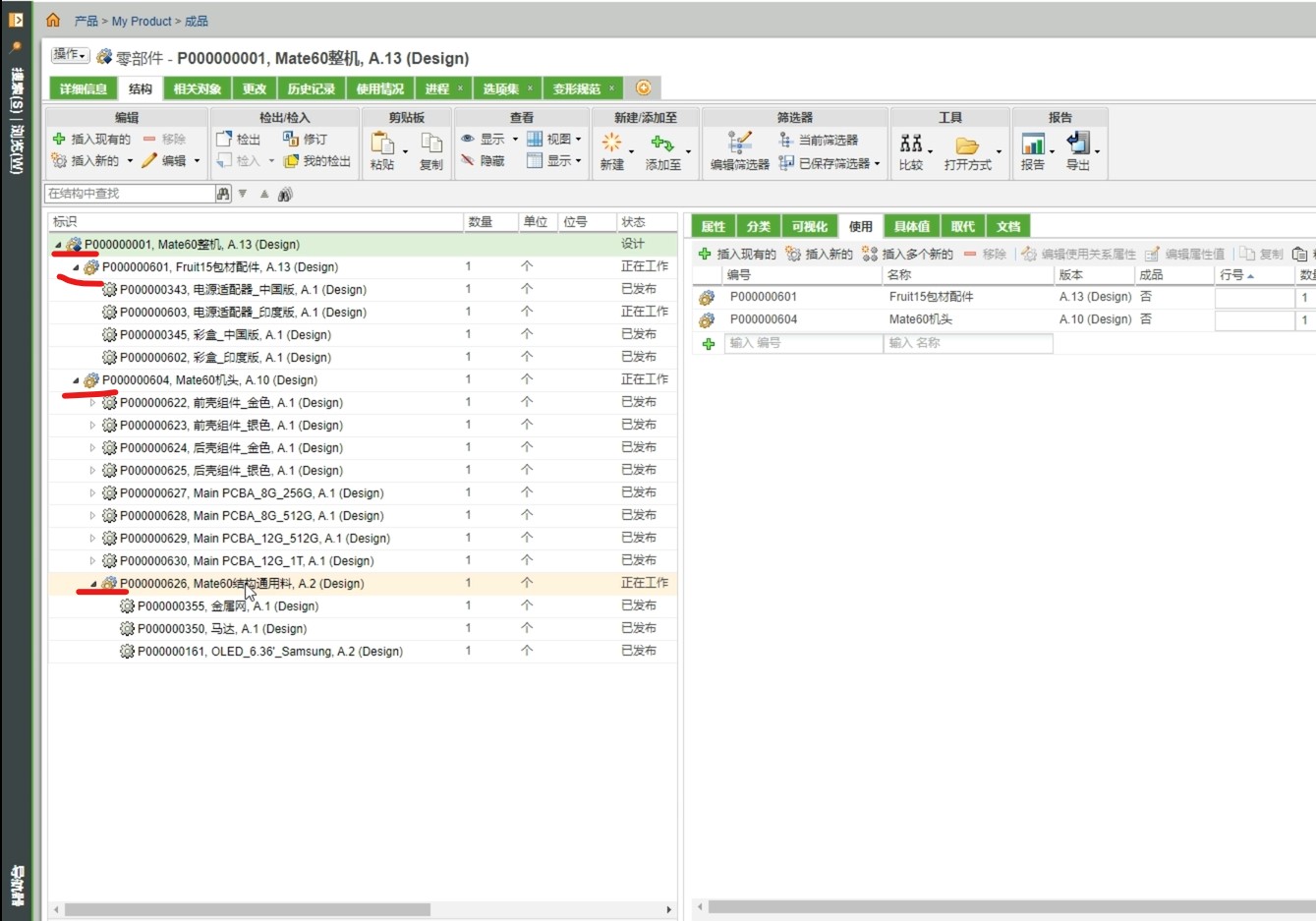

 在系统当中，如何从0到1来构建一个配置BOM，配置BOM是一个超级BOM，通常我们可以给予一个项目，或者一个系列的产品，来维护一个超级BOM，这个超级BOM下面，包含了这个项目或产品下，所有可能用到的模块和零部件，基于这个超级BOM，我们可以选配，生成一个特定机型的实例BOM，以手机产品为例，搭建了这样一个简单的超级BOM，我们可以看到啊，超级BOM是由多个配置模块，和普通的零部件来共同组成的，这种图标的，就是表示是一个可配置模块，而这种图标 就是普通的零部件，最顶层的模块下面是可配置模块，可配置模块下面可以是普通的零部件，也可以继续挂可配置模块，在配置模块上，可以定义配置选项和选配条件，这样在选配时，就可以根据不同的选配条件，来生成不同的实例BOM，在这个例子中，我们可以看到，包材配件，这个可配置模块下面，挂了普通的零部件，从名称来看，它们都是和国家相关的，所以我们不难推断出，在这里国家是一个选项，选配时如果我们选择了中国，则只有和中国相关的两个零部件，会出现在最终的实例BOM当中

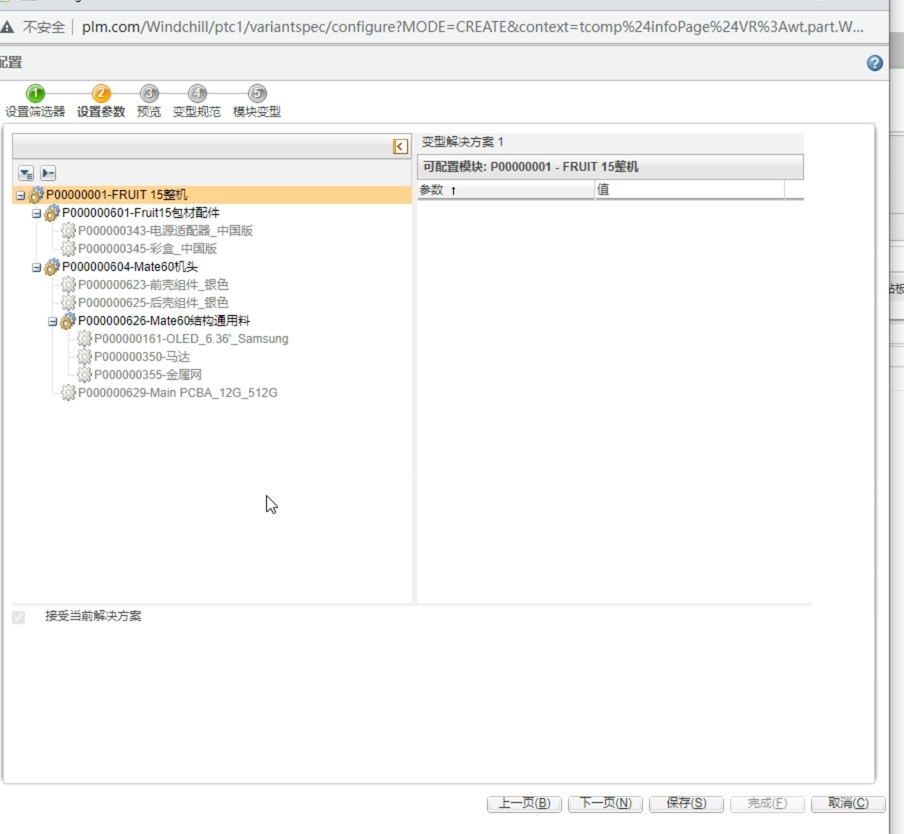

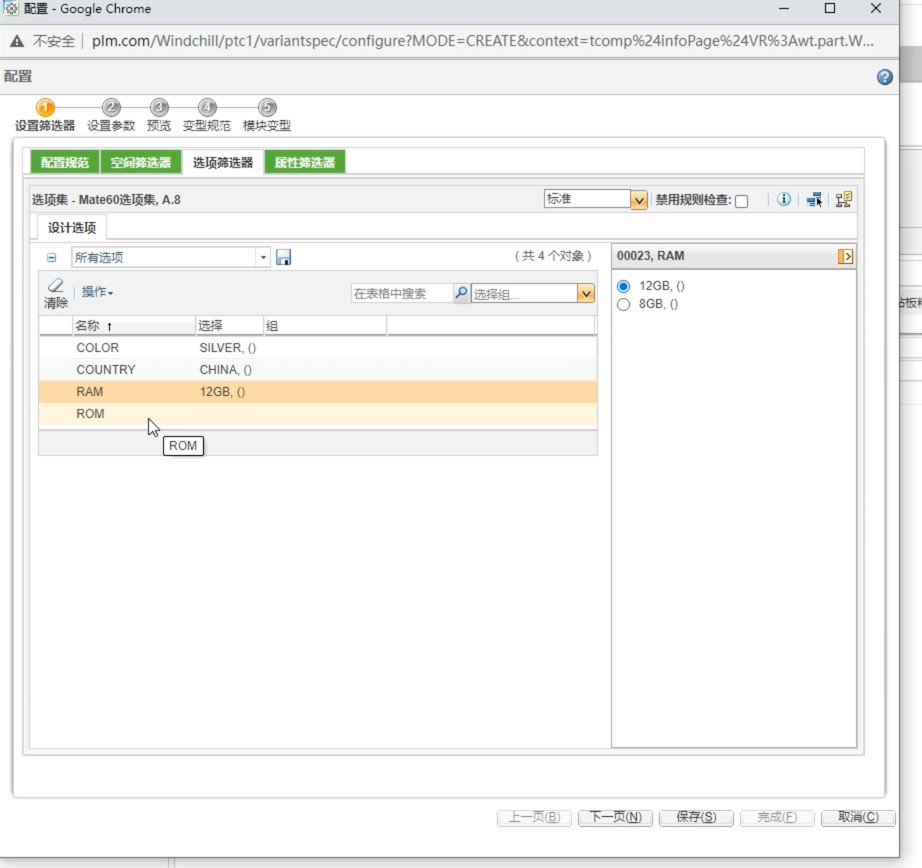

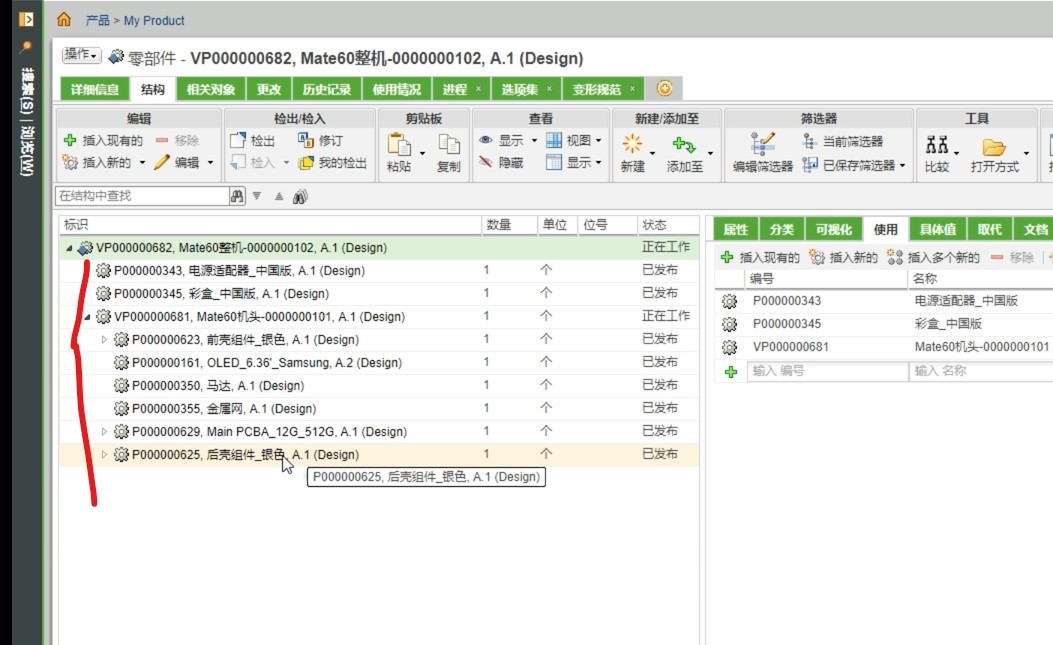

机头，这个配置模块下的普通零部件有的是，和颜色相关的，有的是和RAM和RAM相关的，此外，机头下面还挂了一个可配置模块，它下面挂的是一些通用的零部件，他们则是和选配条件没有关系的，也就是说无论选择什么选配条件，他们都会出现在最终的实例BOM当中，下面我们看一下选配的效果，点击操作配置，然后点击选项筛选器，这时我们可以看到有四个选项，我们依次选配一下，首先是颜色，在这里我们选择银色，国家我们选择中国，RAM我们选择12G，RAM我们选择512G，然后点击下一页，在这里可以看到配置的结果，刚才国家我们是选择中国，我们可以看到包材和配件下面，只出现了两个和中国相关的零部件，然后机头下面颜色我们是选择了银色，然后呢主板我们是选择了12+512的，这样一个组合，然后所有的那个通用量，都出现在了最终的BOM当中，这和我们预期的结果是一致的，点击下一页，然后这时候系统会自动去找，系统里面，有没有和这个配置相同的变形规范，如果没有的话，它会自动勾选上创建新变形规范，然后点击下一页，在这里，我们可以输入这个变形规范的名称，然后点击下一页，然后点击完成，这样它会生成一个变形规范，在这个变形规范里面，我们可以看到我们刚才输入的名称，然后这里是我们刚才选配的条件，可交付结果，这个地方就会生成一个，实例BOM，我们看一下，最上层是整机，然后整机下面是挂了包台和配件，然后是机头，机头下面是前壳后壳主板，然后加上三个结构通用料，这样我们就通过一个超级BOM选配，生成了一个实例BOM，下面我们再来看一下，如何在系统当中构建这个超级BOM，实现我们刚才演示的效果，首先得有顶层的可配置模块，和下面各层的可配置模块，配置模块的创建方式呢，跟普通零部件的创建方式是一样的，我们要到容器的文件夹里面，然后点击新建部件，然后选择类型，通常是需要为可配置模块，单独定义一个部件类型的，在这里为了简便起见，我还是用零部件这个类型，然后可配置模块这个属性要选择是，这样它就会创建为一个可配置模块，选了是之后呢，下面会多了一个属性叫可折叠，它有两个选项是是和否，那么它们有什么区别呢，我们再回到刚才的超级BOM和实力BOM，去看一下，我们可以看到，包台配件这一层下面的零部件，生成的实例BOM之后，它直接的是挂在了整机下面，而机头这一层，是生成了一个机头的零部件，然后将他们下面的料，挂在了机头这个零部件下面，那么对于这种情况，通常称为虚拟层，他只是为了打包他下面的零部件，而建立了一个虚拟的零部件，选配完了之后，他不会生成实体零部件，而这种情况，这一层它通常称为实体层，它在选配完成之后，会生成这样的一个实体零部件，对于虚拟层的，可配置模块，可折叠属性要选择是实体层的，可配置模块可折叠属性要设置为否，然后这个选择完了之后，然后再填写其他的相关的些属性信息，然后点击完成就可以了，这里我就不具体演示了，有了可配置模块，和它下面的普通零部件之后，再搭建它们的BOM结构就可以了，这跟普通的BOM搭建方式是一样的，这里就不做过多介绍了。

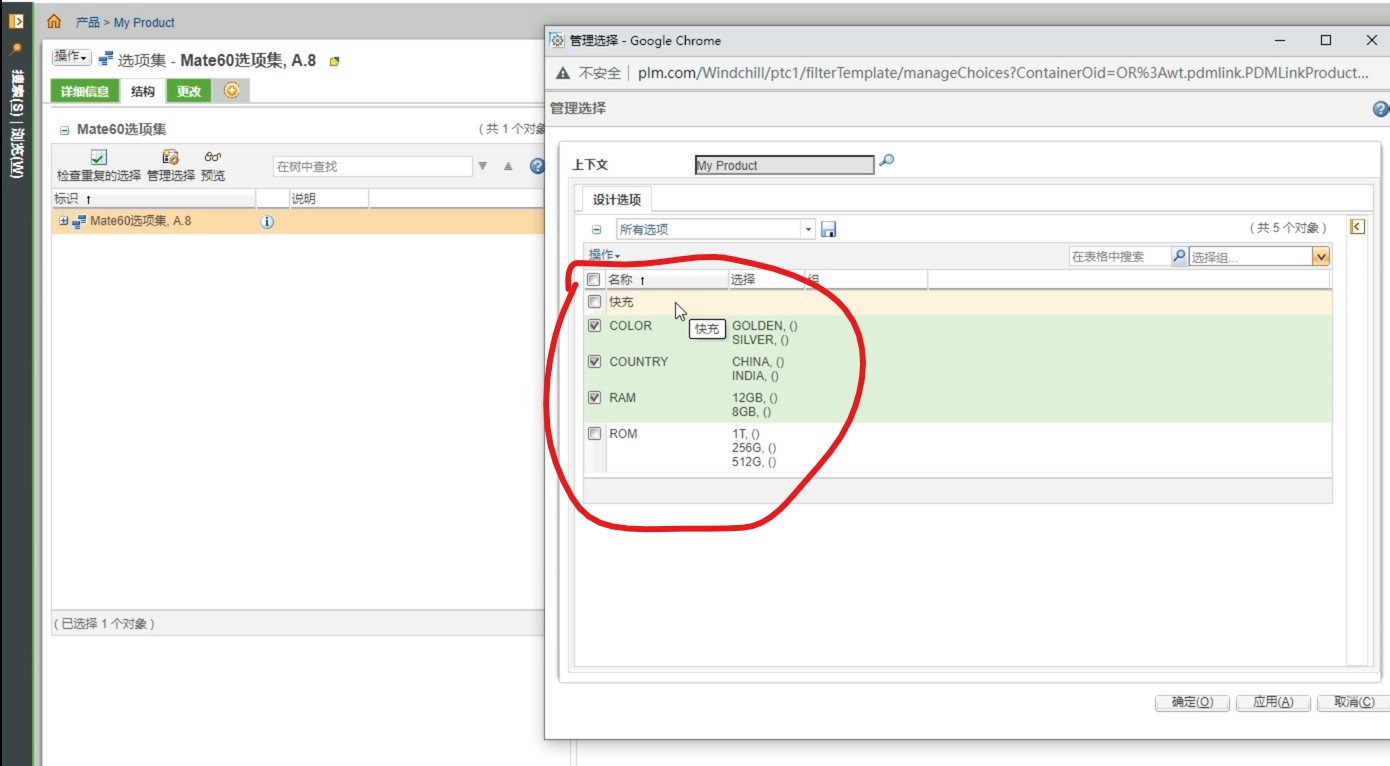

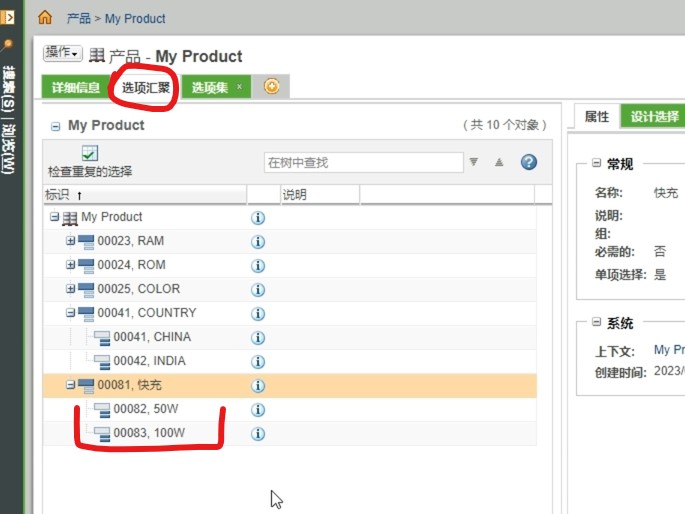

超级bom的结构维护完了之后，需要维护，在选配界面，配置的那些选项和选项的值，系统中称为选项和选择，我们需要进入到容器的详细信息页面，在选项汇聚页签下，可以看到，刚才我们选配时的选项和选择，如果需要，我们可以在这里添加新的选项，然后为新的选项添加选择，为了将这些选项和选择，跟我们刚才维护的超级bom建立联系，还需要维护选项级,在选项集页签下面,我们点击新建选项集,输入名称之后点击确定,这样选项集就建好了,建好了之后,点击名称打开它,然后点击管理选择,在这里可以根据实际情况,去勾选我们需要的选项和选择,我们可以看到选项集

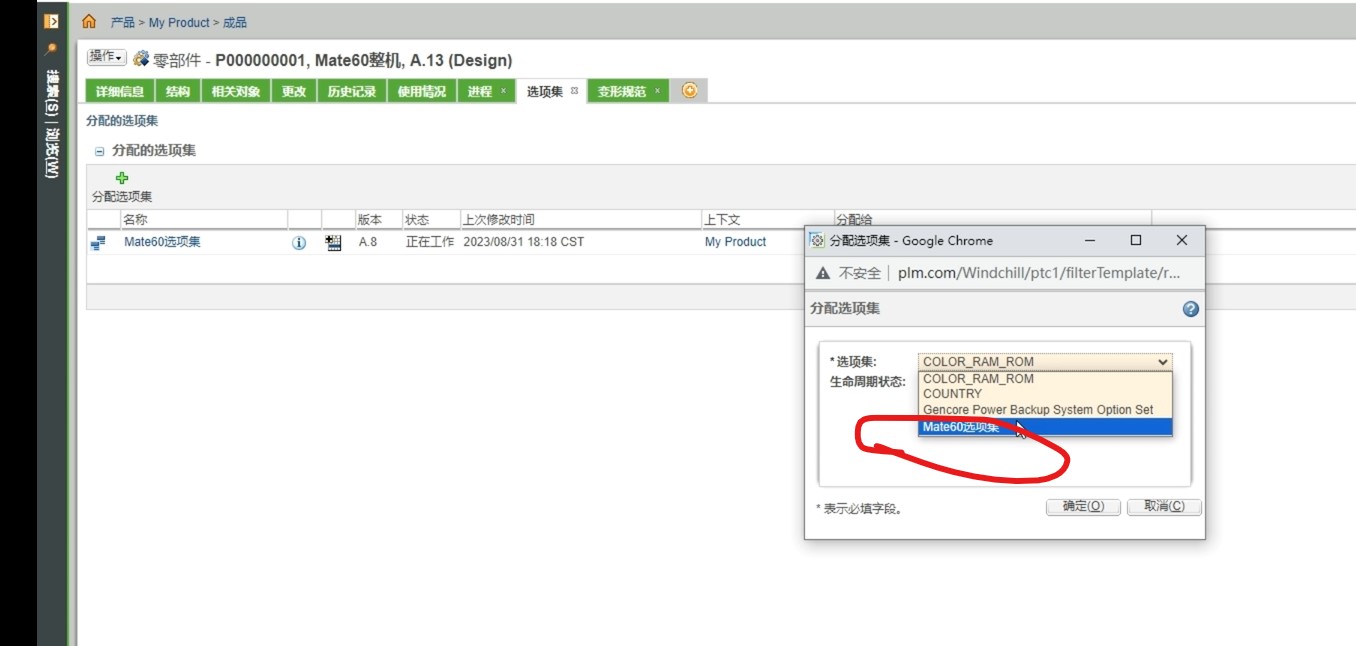

它实际上是我们刚才维护的,所有选项和选择的一个子集,比如说在这个项目里面,我们不需要配置快充,就可以不勾选这个选项,而RAM我们在这个项目里面,不提供128G的版本,那么我们就可以不勾选这个选择,维护完了之后,点击确定,选项机维护完了之后,我们还需要将,它和可配置模块建立关联,我们在可配置模块的选项集,这个页签下,点击分配选项集,然后选择我们维护好的选项集,然后点击确定,这样,就为这个可配置模块关联了选项集,这个时候,在选配页面,就可以看到我们刚才维护的选项集,我们可以看到,在选项里面,是没有刚才我们没有勾选的,那个快充那个选项的,同样在RAM里面是没有128G那个选项的,

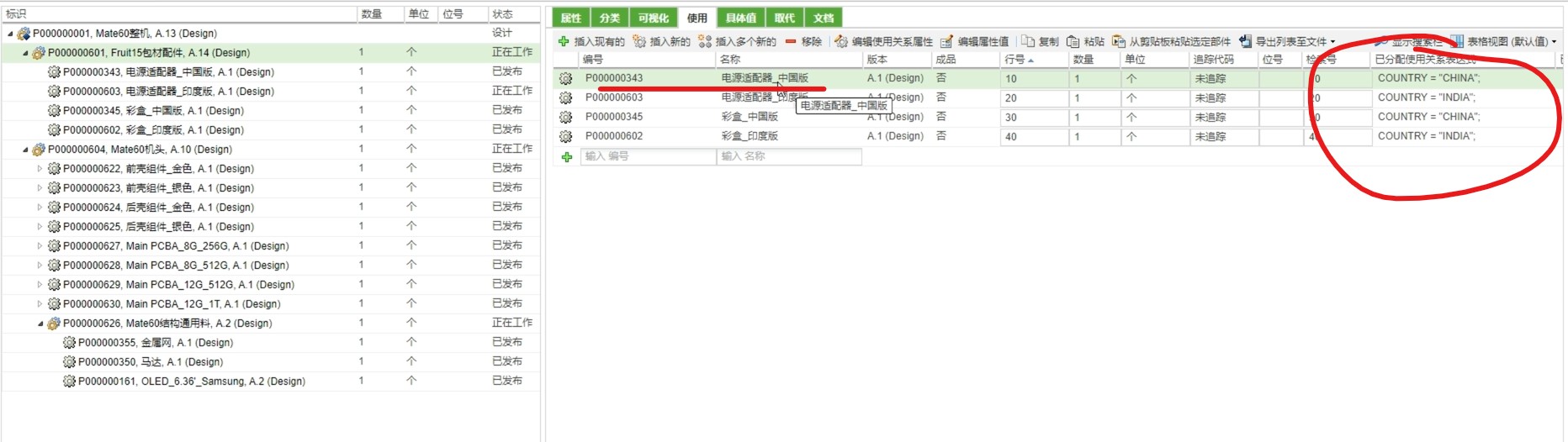

到现在为止,我们超级BOM的结构维护好了,选配的选项和选择也维护好了,还差最后一步,就是将选配的不同的选项和选择,跟BOM上的零部件建立关联关系,这样才能驱动生成实例BOM,这需要在超级bom 里面,为bom 行分配表达式来实现,比如说在这个bom 里面,我们为这个bom 行分配一个表达式,在选项里面我们选择中国这个选择,然后点击确定,这样就为它分配了一个表达式,它表示当国家选择中国的时候,它会出现在实例报幕里面,再比如,这个可配置模块下面的这个零部件,我们为它分配了表达式,它表示当颜色选择金色的时候,它会出现在实实力bom 里面,而这个表达式表示当RAM选择8G,RAM选择256G的时候,它出现在实例bom 里面,然后依次为其他的BOM行分配表达式,像这种通用料,就无需为他们分配表达式了,因为他们是和选项选择没有关系的,表达式维护完了之后,这样一个简单的超级,BOM就构建完成了,当然在实际的使用过程当中,要比这个复杂的多,比如选项选择之间要有很多约束条件,要有相关的管理流程,超级BOM发生变更后,要自动的驱动实例
