13. Windchill 文档类型

12. Windchill 文档类型



类型与属性管理，类型是指对象的类型是我们在创建部件或者是文档等对象的时候，需要选择的对象的类型，这些可供选择的对象类型，就是通过类型管理来实现的

而属性则是指，我们在创建或者编辑对象的时候，需要填写的这些属性信息。

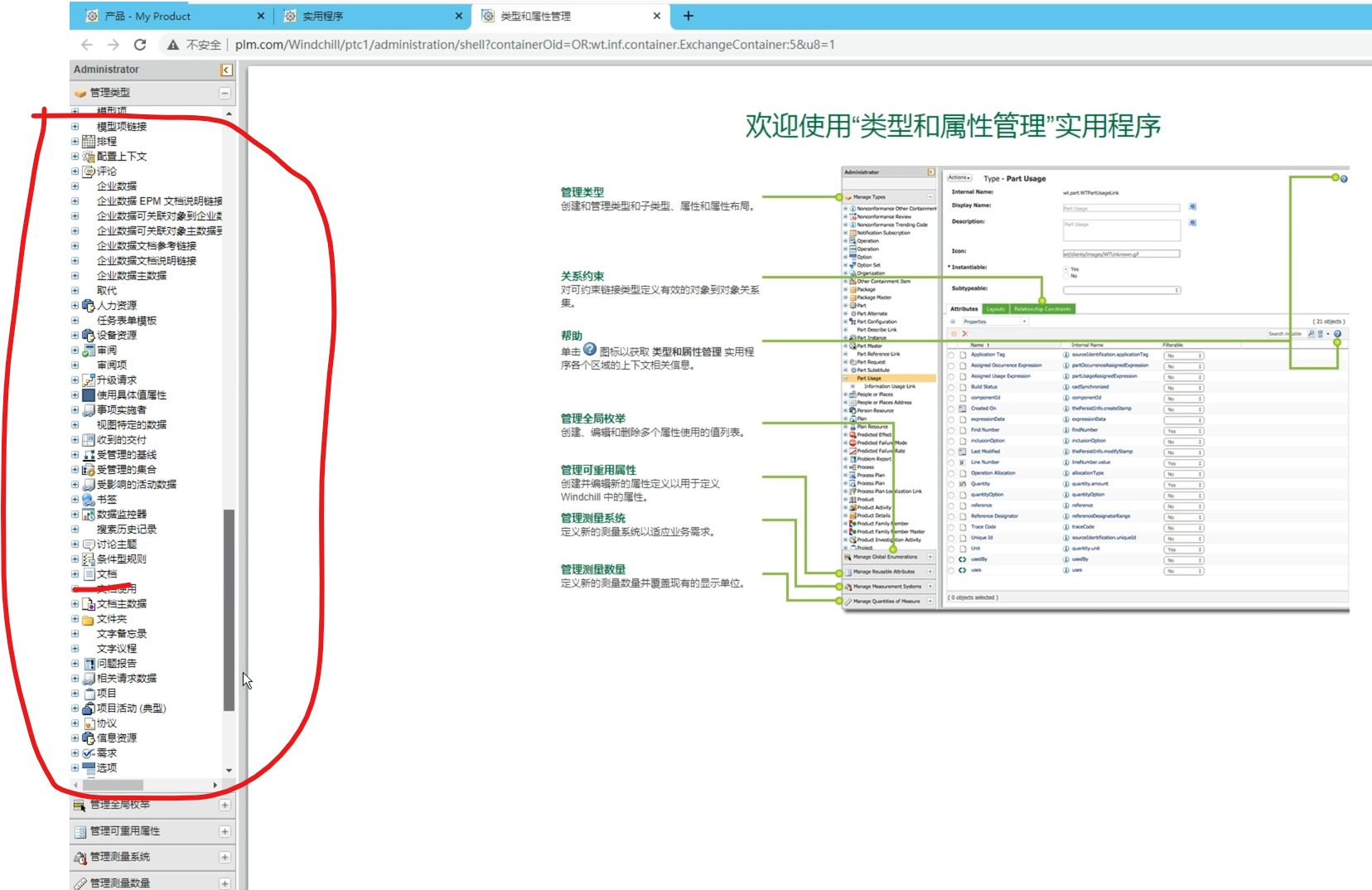

它是通过属性管理来实现的，首先我们来看一下类型管理，点击占点使用程序，然后点击类型与属性管理，在左侧的管理类型这个地方，会看到系统中所有的对象类型，

比如说我们经常用到的CAD文档部件，文档，以及变更相关的更改请求更改任务，更改通告等，对象文档，类型是系统当中的一个标准类型，点击加号可以看到它下面的子类型，

这些子类型有的是系统自带的，有的是自定义的，那么我们为什么要定义不同的类型呢，因为通过不同的类型，我们可以配置不同的业务属性，可以为不同的对象类型，

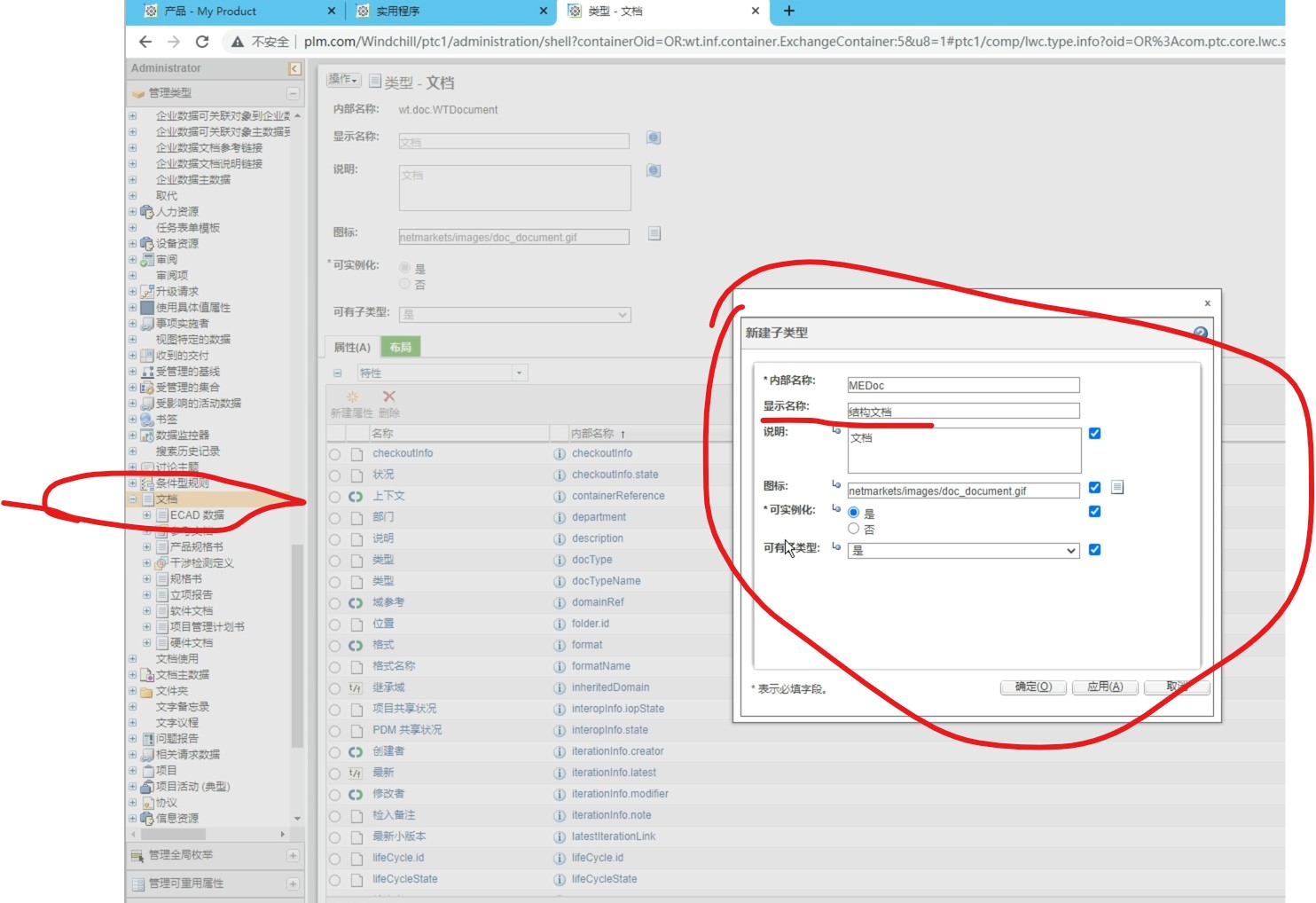

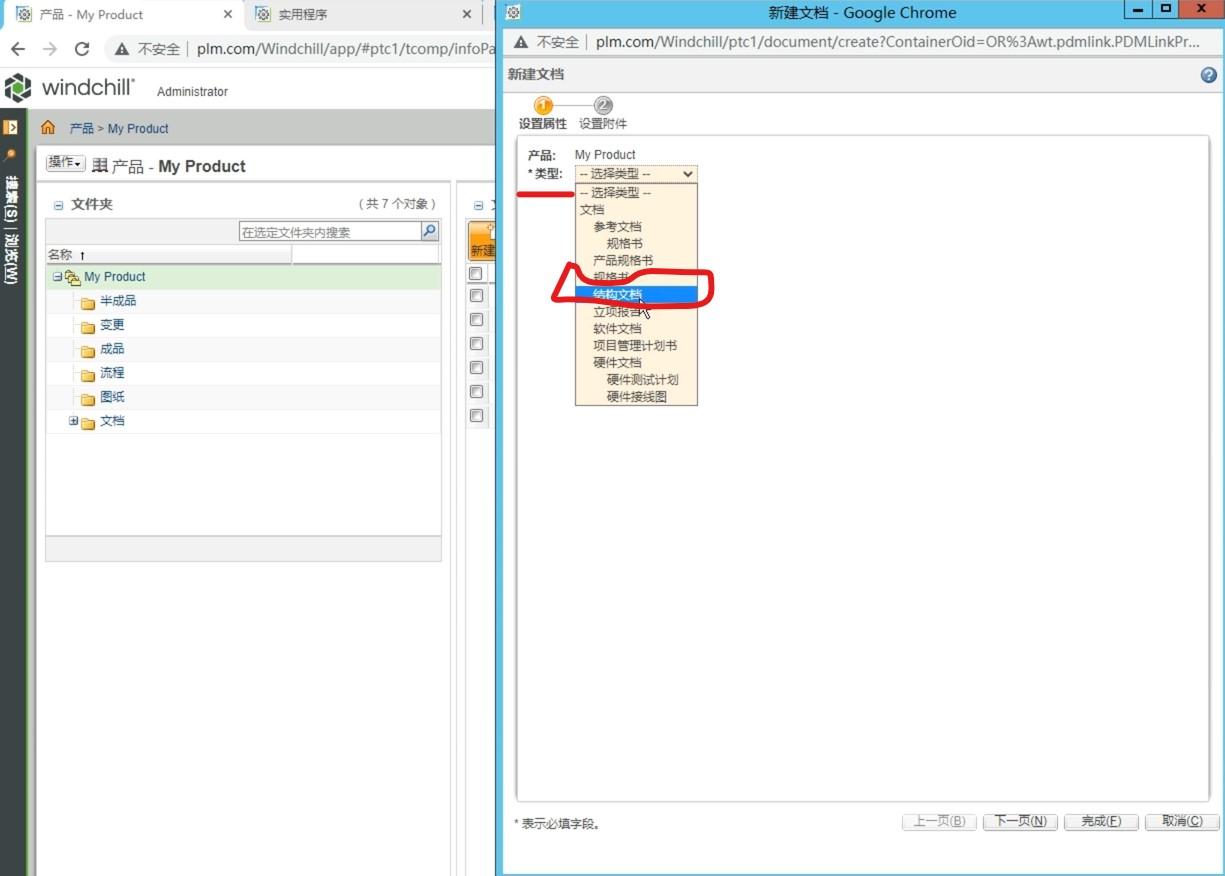

定义不同的编码规则，生命周期模板和工作流模板等等，我们在做系统方案设计的时候，有一个很重要的内容，就是要确定在系统当中，要见哪些对象的类型，以及每个对象类型的业务规则，规则确定好了之后，就可以在系统当中，来进行配置和定义了，比如现在我要建一个结构类的文档，那么我就可以在文档上面点击右键，然后点击新建的类型，就会弹出此类型的定义页面，内部名称是这个类型，在系统当中的唯一标识，最好是用类型名称的英文全称或缩写，尽量不要用汉语拼音，或者汉语拼音的简称，显示名称就填写文档类型的名称，说明是对这个类型进行了一个说明，图标，我们可以用默认的这个文档的图标，也可以去自定义一些图标，可实力化，是指是否支持为这个类型来新建一个对象，定义好了之后，我们点击确定，这个对象类型就建好了，这个时候，我们在容器里新建文档的时候，就会看到，我们刚才新定义的这个结构文档，如果是看不到这个类型，通常有两种原因，一种原因呢，是当前用户没有这类文档的创建权限，另一个原因是，

我们刚才在定义类型的地方，这个可视力化没有设置成是，一般就是这两种原因，







类型建好了之后，通常，我们还要为类型定义一些业务属性，比如说结构文档的子类型，

有时候，我们不希望通过类型的方式来体现，而是为他单独建一个属性，

通过属性来管理他的子类，这个时候，我们就可以建立一个文档，子类的这样一个属性，

首先点击我们要新建属性的类型，然后点击操作，点击编辑，这时候新建属性的按钮就亮了，

我们点击新建属性，属性的类型有局部全局，别名和计算的四种，通常我们会选用全局的，

这个时候，我们要先新建一个全局的属性，然后再把它引用过来，点击管理可重用属性，

这个时候，会列出系统里面，所有可重用的一些属性，它是通过文件夹的形式来进行管理的，



如果属性比较多的话，我们可以建不同的文件夹来进行管理，不同的属性，

比如说通用的属性我们建一个文件夹，无料的属性建一个文件夹，无料分类的属性建一个文件夹等等，

当然如果属性不是太多的话，我们可以新建一个文件夹，都把它放在这一个文件夹里面，

就可以在这里，我在这个文件下面，创建一个新的可重用属性，这个内部名称，

也是这个全局属性的一个内部标识，通常也是用它的英文全称或者是缩写，然后选择它的数据类型，

它是一个字符串的类型，显示名称呢就写文档小类就可以，然后逻辑标识符要跟名称保持一致，

然后点击确定，建好了之后，我们再回到刚才新建属性的地方，还是要先编辑下这个类型，

然后点击新建属性，选择全局内部名称，要保持跟全局的属性的内部名称一致，然后点击下一步，

选取可重用属性，在这里可以点选我们刚才，定义的这个全局属性，然后点击下一步，

输入他的显示名称，然后点击完成就可以了，这个时候，我们在新建这个类型的对象的时候，就可以看到，

我们刚才定义好的这个属性，这个时候我们可以看到这个框有点大，而且这个属性也不是必填的，

那么我们就可以在这个地方，为他定一些约束，点击约束，然后点击新建约束，

这里有多个规则可供选，择首先我们选择，必须的然后就是这样的话，在新建或者编辑的时候，

他就是必填的，然后我们再为他指定一个 合法值的列表，

这样就不允许他 只能在，下拉列表里面去选择，约束减好了之后点击保存或者是完成，然后我们再回来看一下，

我们再新建这个对象的时候，哎就会看到这个属性变成了必须填的，那么它的值也是可以选择的
