CAD文档是一类特殊的文档，第一呢它是由CAD软件产生的，第二它是通过集成的方式创建的。





首先我们要建立两个系统的连接

让它们之间能够通讯这样才能进行集成相关的操作

那么我们首先启动creo

然后点击服务器管理，在弹出的窗口中，我们点击右键注册新服务器

名称我们可以随意取，位置呢就输入PLM系统的网址

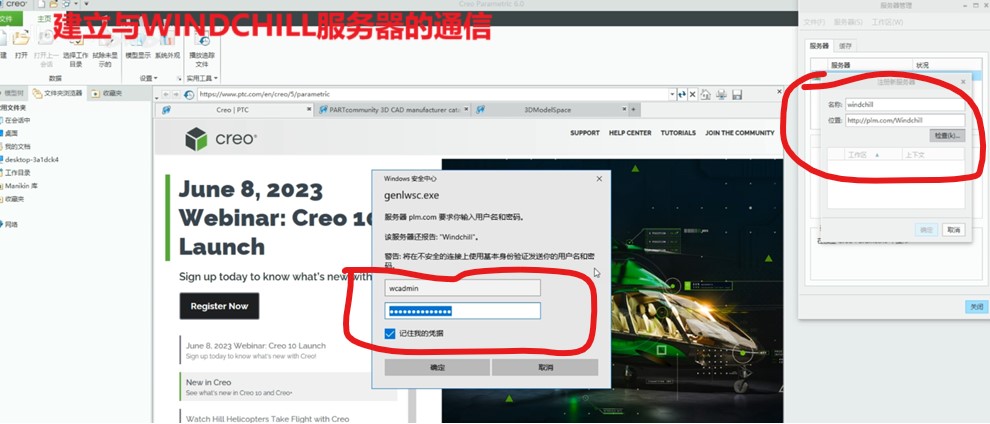

然后点击检查，会弹出输入用户名和密码的窗口，我们输入用户名和密码之后点击确定。

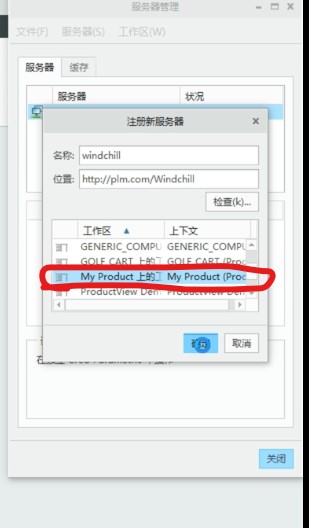

如果登录成功，在下方会列出所有的工作区列表，在列表中，我们找到我们要管理CAD文档的容器的工作区，然后点击确定，这时候就建立了windchill系统和creo之间的连接,这时候这个工作区呢还没有激活,我们需要双击它把它激活,或者点击右键点击激活工作区,激活之后,看到他的前面的图标上,会多了一个小星星,表示这时候这个工作器已经激活,激活之后,

同时我们在左侧可以看到,这个地方真的多了两个菜单。

一个是windchill公用区，可以访问windchill系统

这是在creo的内嵌浏览器当中，访问windchill系统，跟咱们在普通的浏览器里面

访问windchill系统，是完全一样的。

在普通的浏览器中进行的windchill系统的操作，那么我们在这个creo内嵌浏览器里

也可以进行相同的操作。

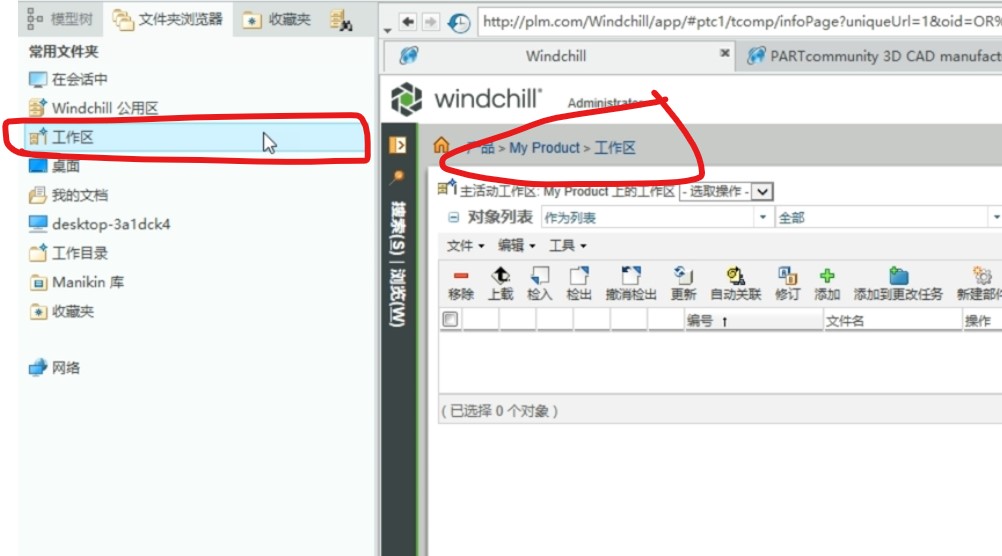

第二个就是工作区，就是creo系统和windchill系统

进行集成操作的一个工作区域

creo和windchill系统的连接建立起来之后

下面我们就可以进行系统集成，相关的 操作。



首先我们在creo里面建立一个CAD文档

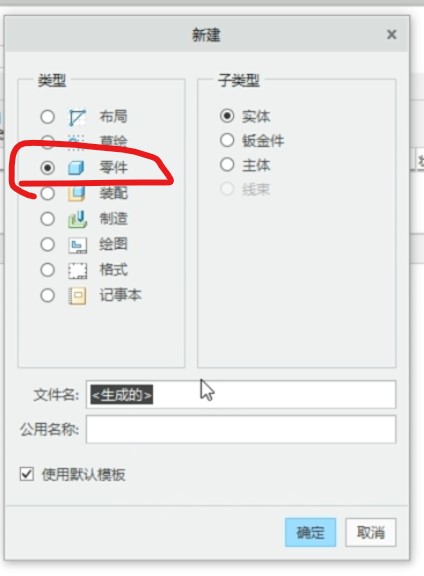

点击新建，这里我们选择零件，也是我们通常所说的3D模型

文件名我们可以用于系统自动生成的，也可以手动输入, 然后点击确定

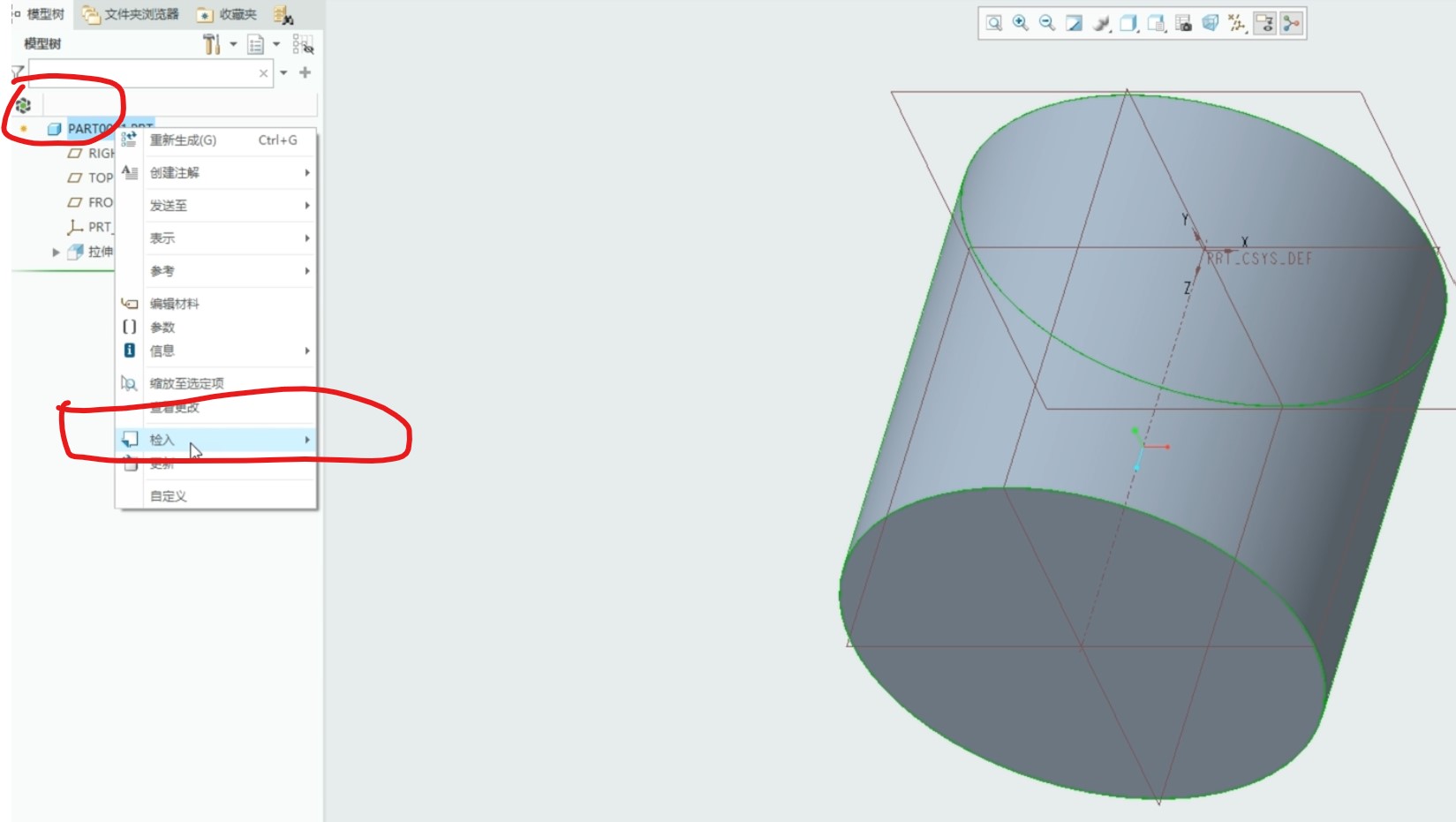

在这里我随便画一个小模型，画好了之后，我可以在这个地方点击右键，然后点击检入

当然，也可以在通过文件菜单下面的检入。

首先我选择自动检入，这样它就会把这个模型，自动检入到windchill系统

在下面会有提示,现在是剪入成功了。

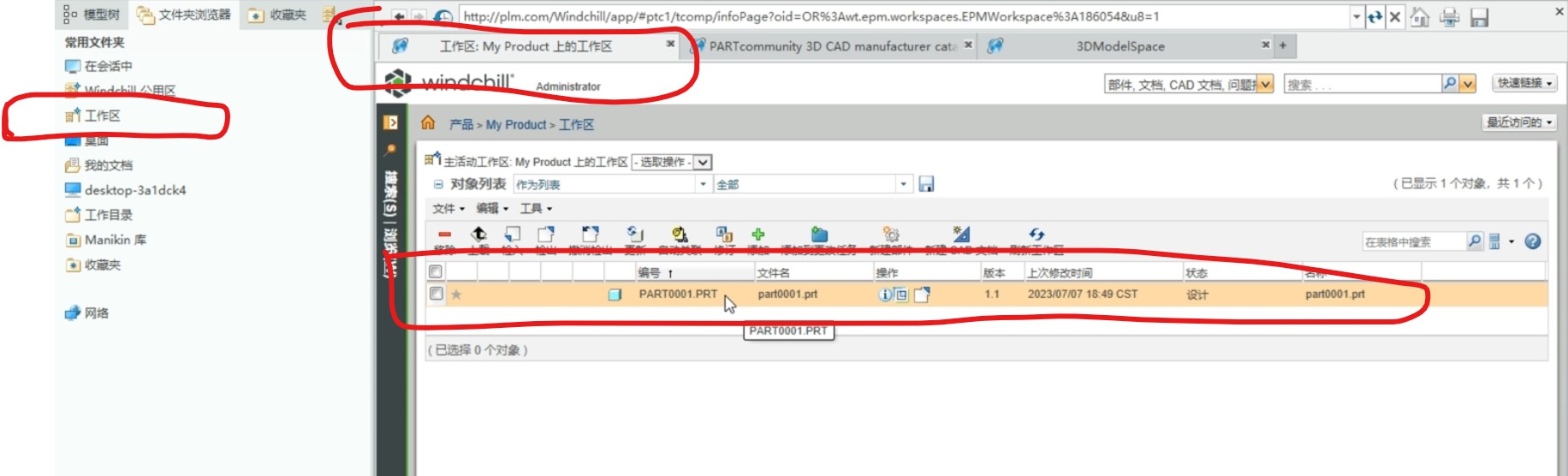

那么我们首先到工作区里面看一下，这时候这个我们在工作区里面，已经看到了我刚才建的这个模型。

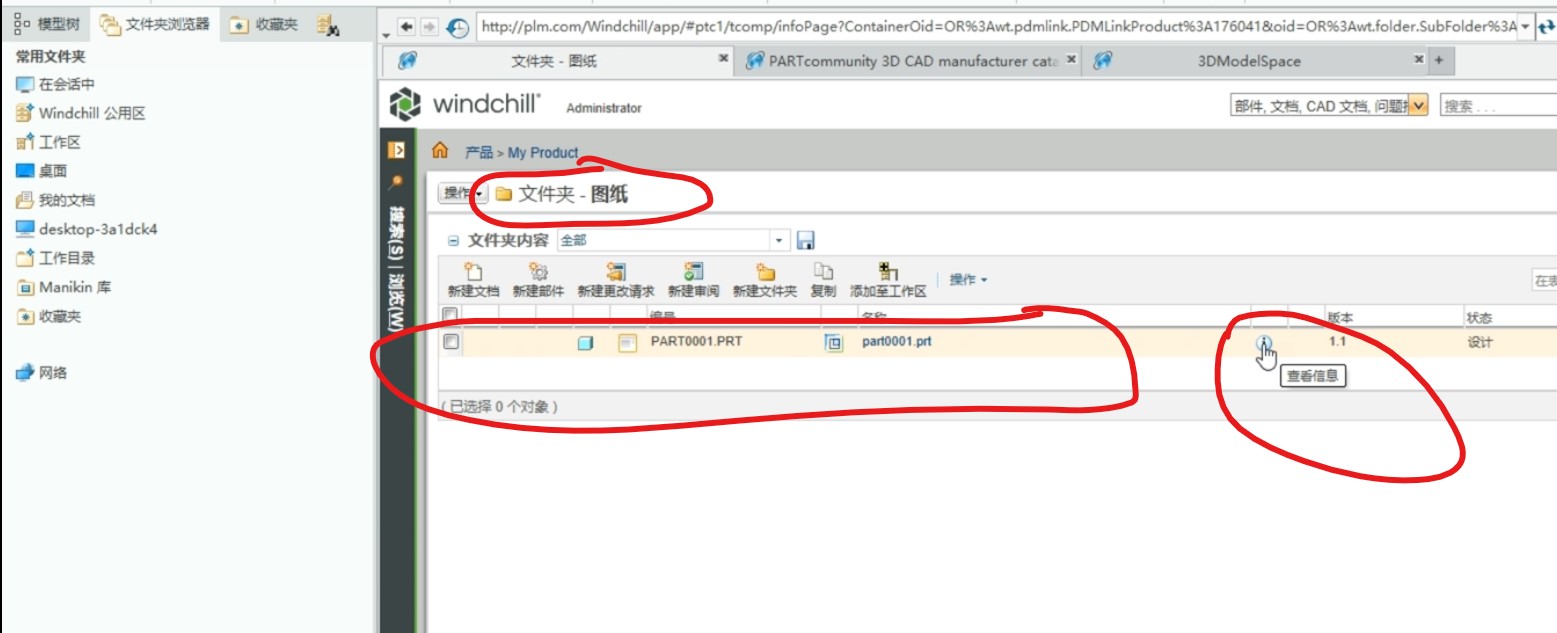

此时 我们 回到产品库里面，在这个产品库的图纸文件夹下面，同样的也看到了刚才检入的这个 模型

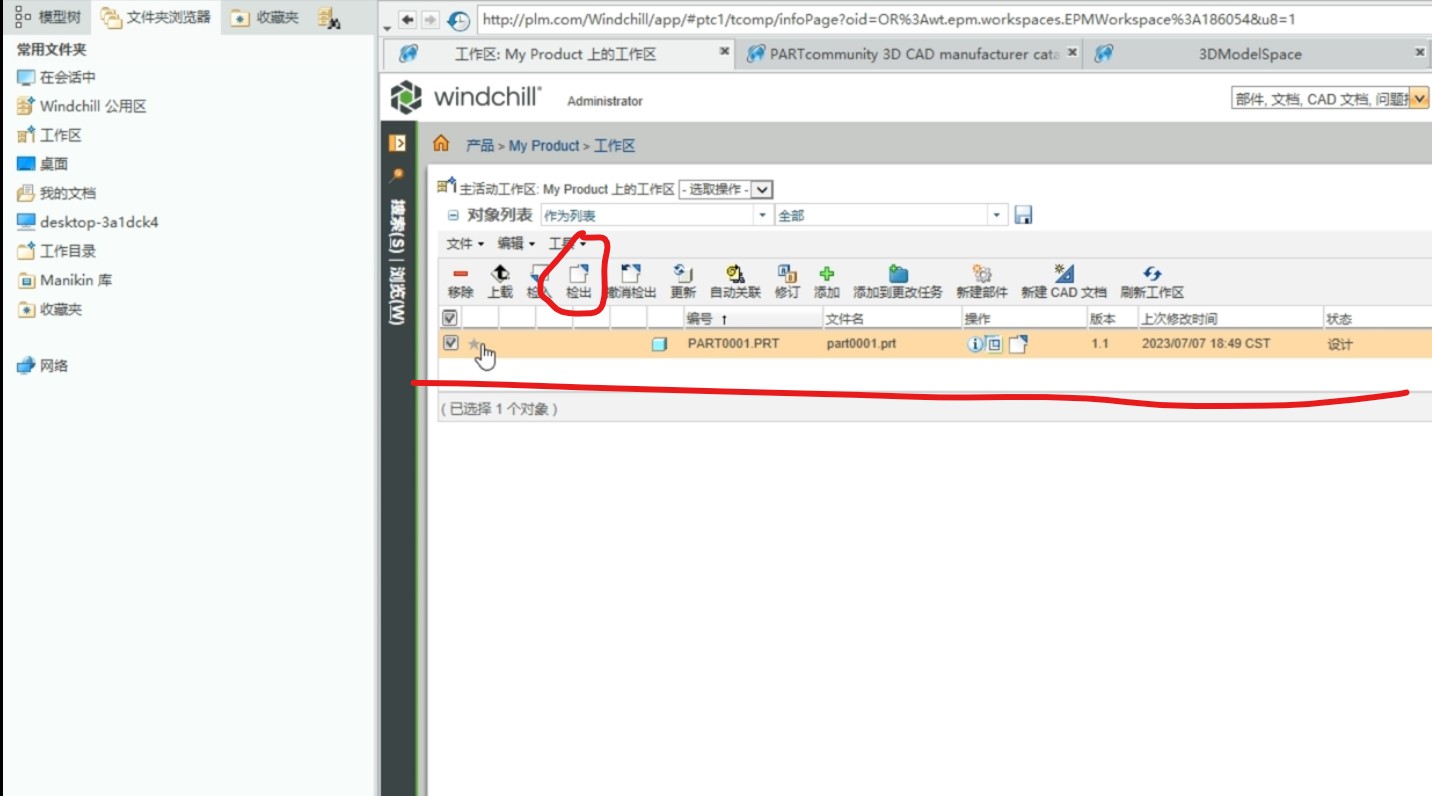

这个时候，如果我们需要再次修改这个模型，那么我们需要在工作区当中先将这个模型检出，然后再进行修改
