第四讲:经常说的 CPU 上下文切换是什么意思？（下）

　　上一节，我给你讲了 CPU 上下文切换的工作原理。简单回顾一下，CPU 上下文切换是保证 Linux 系统正常工作的一个核心功能，按照不同场景，可以分为进程上下文切换、线程上下文切换和中断上下文切换。具体的概念和区别，你也要在脑海中过一遍，忘了的话及时查看上一篇。

　　今天我们就接着来看，究竟怎么分析 CPU 上下文切换的问题。

　　一:怎么查看系统的上下文切换情况？

　　　　通过前面学习我们知道，过多的上下文切换，会把 CPU 时间消耗在寄存器、内核栈以及虚拟内存等数据的保存和恢复上，缩短进程真正运行的时间，成了系统性能大幅下降的一个元凶。

　　　　既然上下文切换对系统性能影响那么大，你肯定迫不及待想知道，到底要怎么查看上下文切换呢？在这里，我们可以使用 vmstat 这个工具，来查询系统的上下文切换情况。

　　　　vmstat 是一个常用的系统性能分析工具，主要用来分析系统的内存使用情况，也常用来分析 CPU 上下文切换和中断的次数。

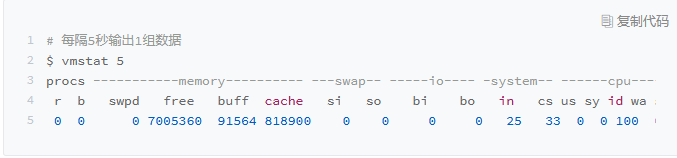

　　　　比如，下面就是一个 vmstat 的使用示例：

　　　　

 　　　　

r 表示运行队列(就是说多少个进程真的分配到CPU)，我测试的服务器目前CPU比较空闲，没什么程序在跑，当这个值超过了CPU数目，就会出现CPU瓶颈了。这个也和top的负载有关系，一般负载超过了3就比较高，超过了5就高，超过了10就不正常了，服务器的状态很危险。top的负载类似每秒的运行队列。如果运行队列过大，表示你的CPU很繁忙，一般会造成CPU使用率很高。

b 表示阻塞的进程,这个不多说，进程阻塞，大家懂的。

swpd 虚拟内存已使用的大小，如果大于0，表示你的机器物理内存不足了，如果不是程序内存泄露的原因，那么你该升级内存了或者把耗内存的任务迁移到其他机器。

free   空闲的物理内存的大小，我的机器内存总共8G，剩余3415M。

buff   Linux/Unix系统是用来存储，目录里面有什么内容，权限等的缓存，我本机大概占用300多M

cache cache直接用来记忆我们打开的文件,给文件做缓冲，我本机大概占用300多M(这里是Linux/Unix的聪明之处，把空闲的物理内存的一部分拿来做文件和目录的缓存，是为了提高 程序执行的性能，当程序使用内存时，buffer/cached会很快地被使用。)

si  每秒从磁盘读入虚拟内存的大小，如果这个值大于0，表示物理内存不够用或者内存泄露了，要查找耗内存进程解决掉。我的机器内存充裕，一切正常。

so  每秒虚拟内存写入磁盘的大小，如果这个值大于0，同上。

bi  块设备每秒接收的块数量，这里的块设备是指系统上所有的磁盘和其他块设备，默认块大小是1024byte，我本机上没什么IO操作，所以一直是0，但是我曾在处理拷贝大量数据(2-3T)的机器上看过可以达到140000/s，磁盘写入速度差不多140M每秒

bo 块设备每秒发送的块数量，例如我们读取文件，bo就要大于0。bi和bo一般都要接近0，不然就是IO过于频繁，需要调整。

in 每秒CPU的中断次数，包括时间中断

cs 每秒上下文切换次数，例如我们调用系统函数，就要进行上下文切换，线程的切换，也要进程上下文切换，这个值要越小越好，太大了，要考虑调低线程或者进程的数目,例如在apache和nginx这种web服务器中，我们一般做性能测试时会进行几千并发甚至几万并发的测试，选择web服务器的进程可以由进程或者线程的峰值一直下调，压测，直到cs到一个比较小的值，这个进程和线程数就是比较合适的值了。系统调用也是，每次调用系统函数，我们的代码就会进入内核空间，导致上下文切换，这个是很耗资源，也要尽量避免频繁调用系统函数。上下文切换次数过多表示你的CPU大部分浪费在上下文切换，导致CPU干正经事的时间少了，CPU没有充分利用，是不可取的。

us 用户CPU时间，我曾经在一个做加密解密很频繁的服务器上，可以看到us接近100,r运行队列达到80(机器在做压力测试，性能表现不佳)。

sy 系统CPU时间，如果太高，表示系统调用时间长，例如是IO操作频繁。

id  空闲 CPU时间，一般来说，id + us + sy = 100,一般我认为id是空闲CPU使用率，us是用户CPU使用率，sy是系统CPU使用率。

wt 等待IO CPU时间。

可以看到，这个例子中的上下文切换次数 cs 是 33 次，而系统中断次数 in 则是 25 次，而就绪队列长度 r 和不可中断状态进程数 b 都是 0。

vmstat 只给出了系统总体的上下文切换情况，要想查看每个进程的详细情况，就需要使用我们前面提到过的 pidstat  了。给它加上 -w 选项，你就可以查看每个进程上下文切换的情况了。

 这个结果中有两列内容是我们的重点关注对象。一个是  cswch  ，表示每秒自愿上下文切换（voluntary context switches）的次数，另一个则是  nvcswch  ，表示每秒非自愿上下文切换（non voluntary context switches）的次数。

这两个概念你一定要牢牢记住，因为它们意味着不同的性能问题：

(1):所谓自愿上下文切换，是指进程无法获取所需资源，导致的上下文切换。比如说， I/O、内存等系统资源不足时，就会发生自愿上下文切换。

(2):而非自愿上下文切换，则是指进程由于时间片已到等原因，被系统强制调度，进而发生的上下文切换。比如说，大量进程都在争抢 CPU 时，就容易发生非自愿上下文切换。

案例分析:
　　知道了怎么查看这些指标，另一个问题又来了，上下文切换频率是多少次才算正常呢？别急着要答案，同样的，我们先来看一个上下文切换的案例。通过案例实战演练，你自己就可以分析并找出这个标准了。

你的准备:

　　今天的案例，我们将使用 sysbench 来模拟系统多线程调度切换的情况。sysbench 是一个多线程的基准测试工具，一般用来评估不同系统参数下的数据库负载情况。当然，在这次案例中，我们只把它当成一个异常进程来看，作用是模拟上下文切换过多的问题。

　　sysbench 安装方法地址:

　　https://github.com/akopytov/sysbench#rhelcentos

　　curl -s https://packagecloud.io/install/repositories/akopytov/sysbench/script.rpm.sh | sudo bash

　　sudo yum -y install sysbench

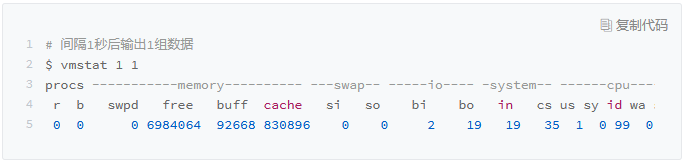

　安装完成后，你可以先用 vmstat 看一下空闲系统的上下文切换次数：

　　





　　这里你可以看到，现在的上下文切换次数 cs 是 35，而中断次数 in 是 19，r 和 b 都是 0。因为这会儿我并没有运行其他任务，所以它们就是空闲系统的上下文切换次数。

　　操作和分析:接下来，我们正式进入实战操作。

　　首先，在第一个终端里运行 sysbench  ，模拟系统多线程调度的瓶颈：

　　# 以10个线程运行5分钟的基准测试，模拟多线程切换的问题
　　sysbench --threads=10 --max-time=300 threads run

　　接着，在第二个终端运行 vmstat  ，观察上下文切换情况：

　　

 你应该可以发现，cs 列的上下文切换次数从之前的 35 骤然上升到了 139 万。同时，注意观察其他几个指标：

　　r 列：就绪队列的长度已经到了 8，远远超过了系统 CPU 的个数 2，所以肯定会有大量的 CPU 竞争。

　　us（user）和 sy（system）列：这两列的 CPU 使用率加起来上升到了 100%，其中系统 CPU 使用率，也就是 sy 列高达 84%，说明 CPU 主要是被内核占用了。

　　in  列：中断次数也上升到了 1 万左右，说明中断处理也是个潜在的问题。

　　综合这几个指标，我们可以知道，系统的就绪队列过长，也就是正在运行和等待 CPU 的进程数过多，导致了大量的上下文切换，而上下文切换又导致了系统 CPU 的占用率升高。

　　那么到底是什么进程导致了这些问题呢？

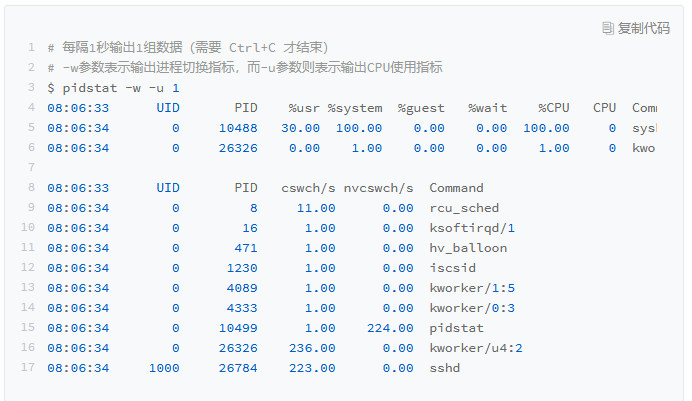

　　我们继续分析，在第三个终端再用 pidstat 来看一下， CPU 和进程上下文切换的情况：

　　

 　　从 pidstat 的输出你可以发现，CPU 使用率的升高果然是 sysbench 导致的，它的 CPU 使用率已经达到了 100%。但上下文切换则是来自其他进程，包括非自愿上下文切换频率最高的 pidstat  ，以及自愿上下文切换频率最高的内核线程 kworker 和 sshd。

　　不过，细心的你肯定也发现了一个怪异的事儿：pidstat 输出的上下文切换次数，加起来也就几百，比 vmstat 的 139 万明显小了太多。这是怎么回事呢？难道是工具本身出了错吗？

　　别着急，在怀疑工具之前，我们再来回想一下，前面讲到的几种上下文切换场景。其中有一点提到， Linux 调度的基本单位实际上是线程，而我们的场景 sysbench 模拟的也是线程的调度问题，那么，是不是 pidstat 忽略了线程的数据呢？

　　通过运行 man pidstat  ，你会发现，pidstat 默认显示进程的指标数据，加上 -t 参数后，才会输出线程的指标。

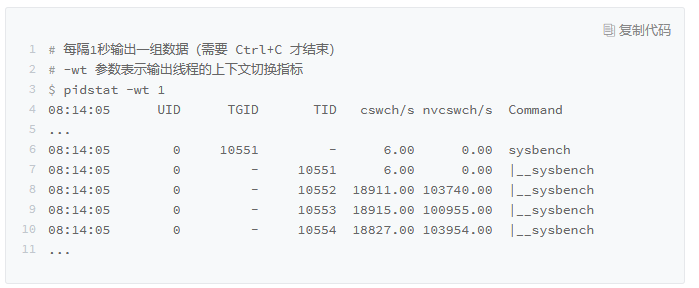

　　所以，我们可以在第三个终端里，  Ctrl+C 停止刚才的 pidstat 命令，再加上 -t 参数，重试一下看看：

　　



　　现在你就能看到了，虽然 sysbench 进程（也就是主线程）的上下文切换次数看起来并不多，但它的子线程的上下文切换次数却有很多。看来，上下文切换罪魁祸首，还是过多的 sysbench 线程。

　　　我们已经找到了上下文切换次数增多的根源，那是不是到这儿就可以结束了呢？

　　　当然不是。不知道你还记不记得，前面在观察系统指标时，除了上下文切换频率骤然升高，还有一个指标也有很大的变化。是的，正是中断次数。中断次数也上升到了 1 万，但到底是什么类型的中断上升了，现在还不清楚。我们接下来继续抽丝剥茧找源头。

　　既然是中断，我们都知道，它只发生在内核态，而 pidstat 只是一个进程的性能分析工具，并不提供任何关于中断的详细信息，怎样才能知道中断发生的类型呢？

　　没错，那就是从 /proc/interrupts 这个只读文件中读取。/proc 实际上是 Linux 的一个虚拟文件系统，用于内核空间与用户空间之间的通信。/proc/interrupts 就是这种通信机制的一部分，提供了一个只读的中断使用情况。

　　我们还是在第三个终端里，  Ctrl+C 停止刚才的 pidstat 命令，然后运行下面的命令，观察中断的变化情况：

　　

 　　观察一段时间，你可以发现，变化速度最快的是重调度中断（RES），这个中断类型表示，唤醒空闲状态的 CPU 来调度新的任务运行。这是多处理器系统（SMP）中，调度器用来分散任务到不同 CPU 的机制，通常也被称为处理器间中断（Inter-Processor Interrupts，IPI）。

　　所以，这里的中断升高还是因为过多任务的调度问题，跟前面上下文切换次数的分析结果是一致的。



　　通过这个案例，你应该也发现了多工具、多方面指标对比观测的好处。如果最开始时，我们只用了  pidstat 观测，这些很严重的上下文切换线程，压根儿就发现不了了。

　　现在再回到最初的问题，每秒上下文切换多少次才算正常呢？

　　这个数值其实取决于系统本身的 CPU 性能。在我看来，如果系统的上下文切换次数比较稳定，那么从数百到一万以内，都应该算是正常的。但当上下文切换次数超过一万次，或者切换次数出现数量级的增长时，就很可能已经出现了性能问题。

　　这时，你还需要根据上下文切换的类型，再做具体分析。比方说：

　　自愿上下文切换变多了，说明进程都在等待资源，有可能发生了 I/O 等其他问题；

　　非自愿上下文切换变多了，说明进程都在被强制调度，也就是都在争抢 CPU，说明 CPU 的确成了瓶颈；

　　中断次数变多了，说明 CPU 被中断处理程序占用，还需要通过查看 /proc/interrupts 文件来分析具体的中断类型。



　　小结

　　今天，我通过一个 sysbench 的案例，给你讲了上下文切换问题的分析思路。碰到上下文切换次数过多的问题时，我们可以借助 vmstat  、  pidstat 和 /proc/interrupts 等工具，来辅助排查性能问题的根源。
