HCIE-LAB需求part2

Part.2 云管理园区与分支互联网络新建

需求1：出口网关开局（1分）

Y市园区与试点店均为一个独立的站点管理，站点分别为Site_Y与Site_Store1，两台路由器通过CLI手工配置的方式被控制器纳管。

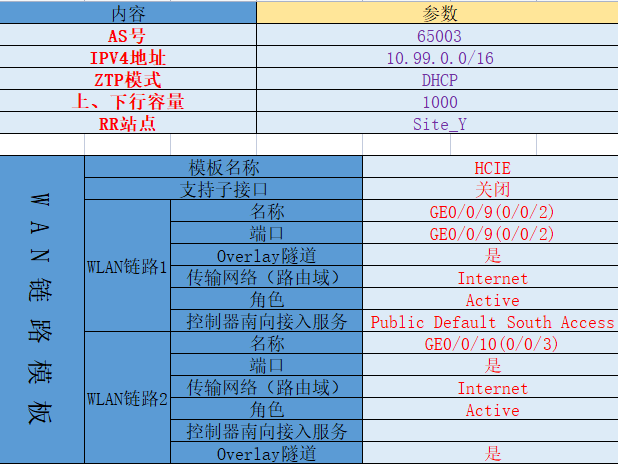

根据表2-1中的内容，通过Wlan链路模板对两个站点的Wlan侧网络进行开局。

需求2：Y市园区内部设备纳管（1分）

所有网络设备通过DHCP方式获取控制器信息，并通过虚拟网络Management连接到Internet。

1.核心交换机PnP Vlan为Vlan1（Y_Export1以L3类型接口作为网关和DHCP服务器，其三层接口IP地址为10.2.1.1/24）

汇聚、接入交换机与无线AP的PnP Vlan为Vlan3996（Y_CORE1作为网关与DHCP服务器，IP地址为10.2.0.1/24），Y_Core1设备作为随板AC并通过Vlanif 3996建立CAPWAP隧道来管理AP

所有设备通过Y_Export1设备的 GE0/0/9口做源地址NAT

需求3：Y市园区一网多用（8分）

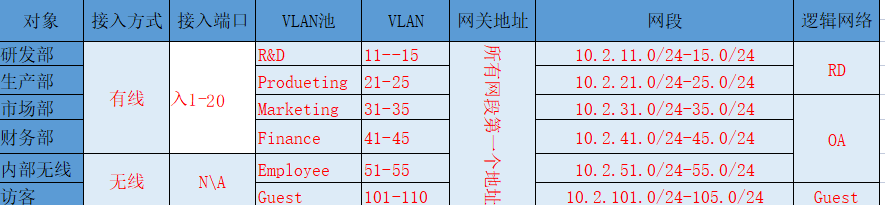

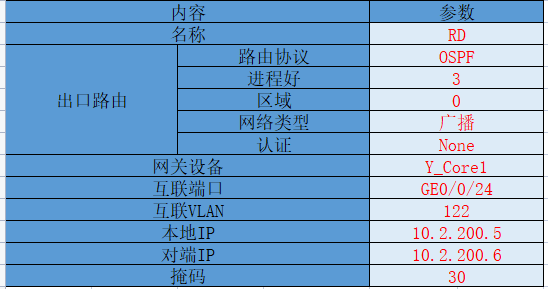

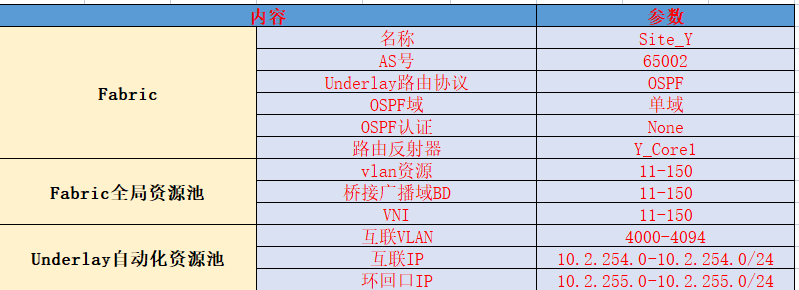

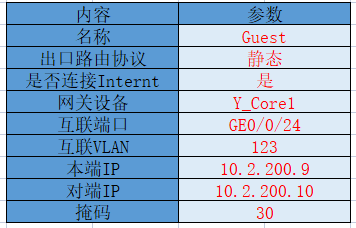

已知接入交换机不支持VXLAN且所有终端网关需设置在Y_CORE1上，结合表2-2中的信息完成Fabric创建。

划分三个逻辑网络，名称为RD（包含研发部与生产部）、OA（市场部，财务部与内部无线部）、Guest（访客用户）

需求4：Y市园区业务随行（2分）

为保证用户在网络任意位置接入时获取相同的网络访问策略，故对所有用户做如下安全组划分。

1. Employee_RD1与Employee_RD2安全组，分别对应生产部与研发部的用户
2. Employee_OA1安全组，对应市场部、财务部用户和内部无线用户
3. Guest安全组对应访客用户

针对不同的安全组用户，可访问的静态服务资源不同，资源组规划如下。

1. Service_RD1，对应IP网段为 10.3.99.0/24
2. Service_RD2，对应IP网段为 10.3.100.0/24
3. Service_Common，对应IP网段为10.3.101.0/24

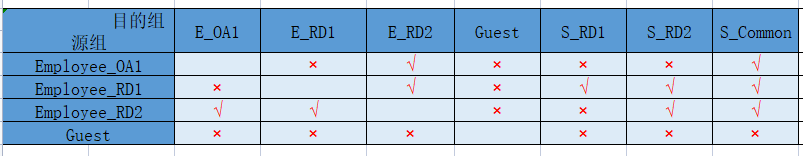

安全组、资源组之间的策略参考表2-8

需求5：Y市园区用户准入认证（6分）

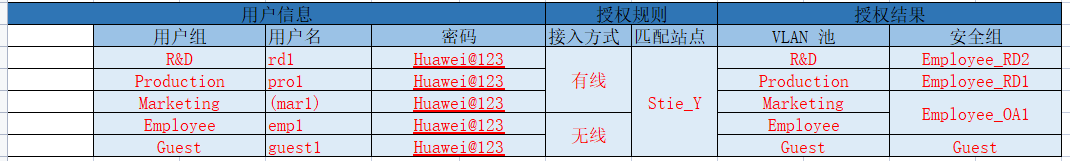

iMaster NCE-Campus控制器作为Radius服务器和Portal服务器，对所有用户进行认证并在认证通过后下发安全组、VLAN组等信息

有线用户从Y_ACC1与Y_ACC2的GE0/0/1~~~GE0/0/20接口接入网络，采用802.1x和MAC混合认证，接入交换机作为认证执行点，汇聚交换机作为认证控制点，策略联动管理VLAN为 124，IP为10.2.251.1/24和10.2.250.1/24

分别向内部无线用户和访客提供Wireless_Employee010与Wireless_Guest010两个SSID的无线信号，并对用户使用Portal认证，认证协议为HACA

在配置授权规则时，应保证拥有大量用户情况下的可拓展性

需求6：Y市园区与试点店互通（4分）

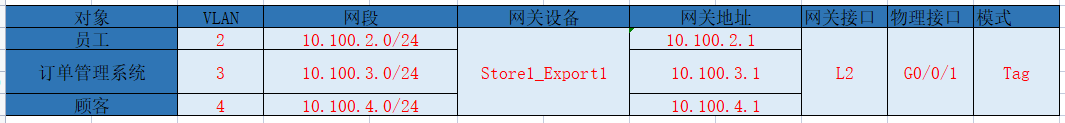

用户包括员工、订单管理系统终端与顾客。相互之间的隔离均由Store1_Export1分配地址且以其作为网关，具体规划见表

Y市园区试点门店通过SD-WAN虚拟网络实现广域互联

1. WAN侧逻辑拓扑选择Hub-Spoker。Y_Export1为分支互通Hub，互联隧道需要通过Ipsec加密。
2. 门店员工所在网络通过SD-WAN虚拟网络Y_OA_To_Sites与Y市园区VXLAN逻辑网络OA互通，且需要通过Y_Export1访问Internet。
3. 订单管理系统所在网络通过SD-WAN虚拟网络Y_RD_To_Sites与Y园区VXLAN逻辑网络RD互通，无访问Internet需求

Y园区VXLAN逻辑网络Guest与试点门店顾客通过SD-WAN虚拟网络Guest_To_Internet访问Internet。

1. WAN侧逻辑拓扑使用Full-Mesh，不使用IPsec加密
2. 访问Internet的流量由各自的出口路由器之间转发，且优先使用Internet传输网络

优先保证订单管理系统与VXLAN逻辑网络RD之间目的端口为8888（TCP）的流量传输

1. 需通过自定义应用组进行流分类，应用名称为Order
2. 使用控制器中预定义的“低时延数据”作为切换指标
3. 优先使用传输网络Internet1作为主传输网络，若切换指标超出阈值则使用传输网络Internet进行传输
