得利捷读码器组网设置

得利捷读码器组网设置

组网
从站：DS5100-2300
主站：DS5100-1320
准备
1、至少2个读码器并配有接线盒CBX100，测试使用DS5100-2300和DS5100-1320
2、通讯线，RS232串口线或者RJ45-M8通讯线，使用笔记本调试时采用USB转COM通信线
3、软件，genius应用程序
4、传感器，两个传感器，测试使用两个PNP传感器

读码器文件配置方式
1、 在线配置
直接获取设备，进行配置
2、 离线配置
手动添加设备，设备需跟现场使用型号一致

得利捷 CBX100接线

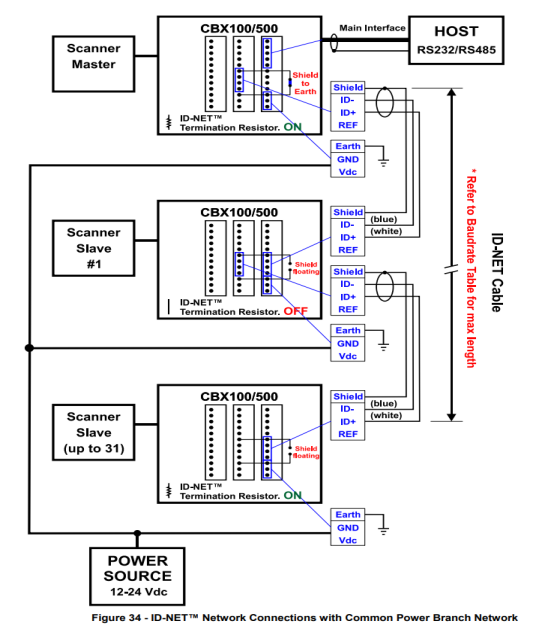

1、读码器接线盒供电，接POWER(DC24V电源)，两个接线盒NET_ID+,NET_ID-连接
2、接入传感器
外部IO信号触发为标准传感器信号接入，如果是NPN传感器则短接V+和I1A,信号接I1B;如果是PNP信号则短接V-和I1B，信号接I1A
3、接入通讯线
标准串口线，设备以太网地址默认是192.168.3.100，地址根据需要进行修改，本次一般使用192.168.1.100

读码器三种通信方式
1、other（独立模式）
每个设备是一个独立个体，
2、SYNCHRONIZED(主从模式-同步触发)

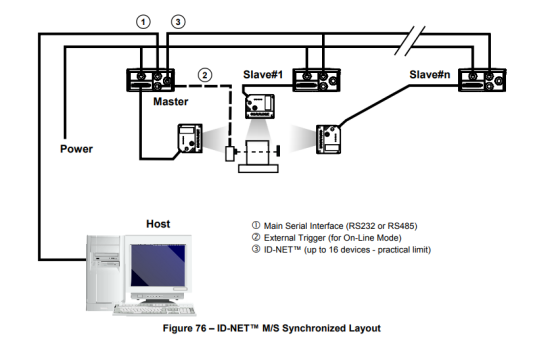

组网状态，设备只需一个传感器触发，最终主站只有一个数据

3、MULTIDATA(主从模式-异步触发)
组网状态，每个设备都需要传感器触发，每触发一次，主站都会有数据，且包含所有设备

组网步骤
(一)SYNCHRONIZED(主从模式-同步触发)
1设置从站

1.1在线设备
选择通信方式注意是串口还是以太网，192.168.1.100
设备>>获得,设备处于在线状态

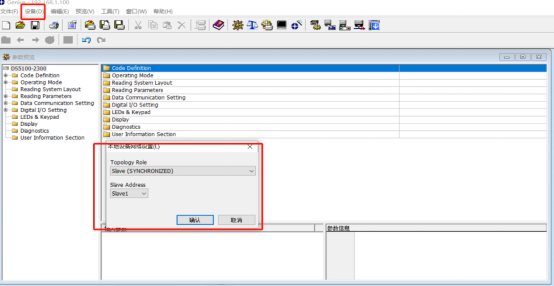

设备>>本地设备网络设置>>Slave(synchronize),默认为Slave1，若有多个设备，根据需要进行设置>>确认，设备处于从站状态
设备>>发送，将设置进行保存
文件>>保存，可将当前设置进行保存，后续可直接调用配置文件

1.2离线设备
文件>>新建,选择从站的设备型号
其他设置跟在线设备一样

2设置主站

2.1在线设备
设备>>获得,设备处于在线状态

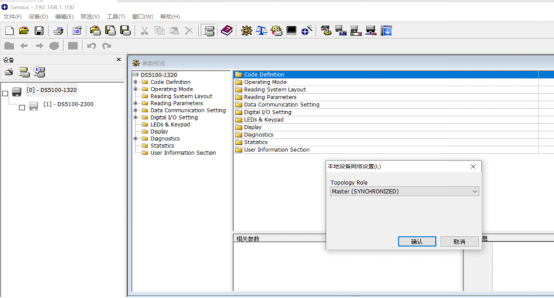

设备>>本地设备网络设置>>Master(synchronize)，确认，设备处于主站状态

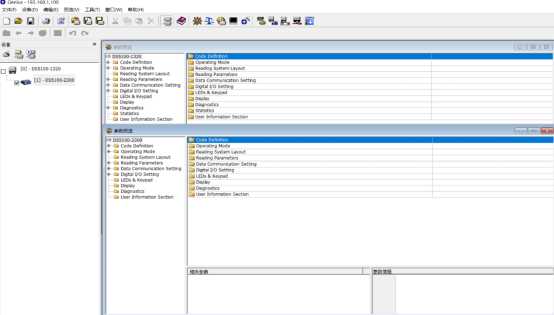

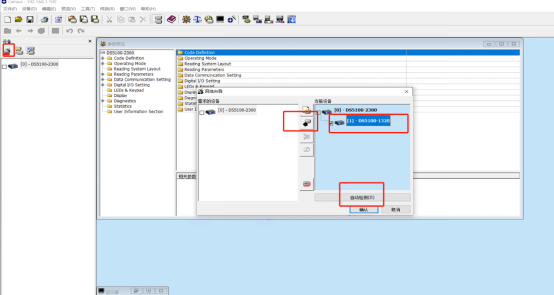

设备>>网络向导>>自动检测（自动加载在线的从站设备），选择并添加>>确定，从站设备添加成功，看到右边设备出现组网状态

设备>>发送，当前配置写入设备
文件>>保存，将当前设置进行保存
2.2离线设备
文件>>新建，选择主站设备型号，并将当前设备设为主站
设备>>网络向导>>新设备，选择跟之前相同的从站设备型号>>保存当前设备的配置文件
设备>>发送，当前配置写入设备

3参数设置

Code definition ：条码定义，设置条码读取类型和未读取时字符串
一般工程码的类型是CODE-128，烟箱码的类型EAN-13，根据需要设置

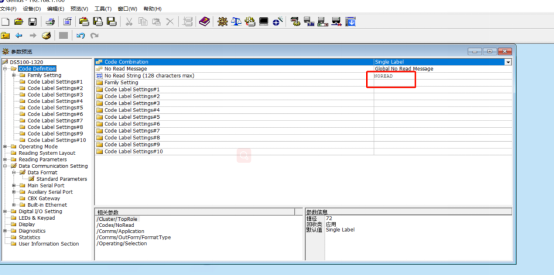

Code definition>>No Read String,设置为NOREAD(根据需要自定义),测试时为区分主从站的数据进行区分
Code definition>>Code Label Settings#1>>Enable勾选，Code Symbology>>选择EAN-13
Code definition>>Code Label Settings#2>>Enable勾选，Code Symbology>>选择CODE-128
(每个读码器最多可设置10种类型的码，这边也可选择一个进行设置，默认设置是3种码，根据需要进行修改)
Reading Parameters>>Beam Shutter>>Triggered,沿信号触发
Data Communication Setting(通信设置，可设置串口波特率，设备IP地址)，一般是RS232（19200，None，8，1）、192.168.1.X

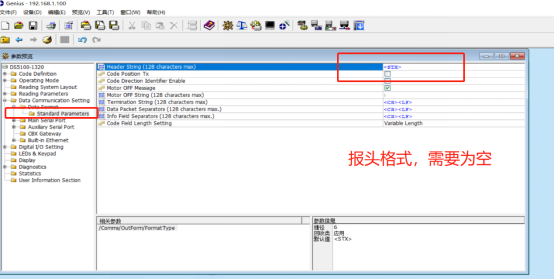

Data Communication Setting>>Data Format>>Standard Parameter >>Header String >>设为空（程序需要，也可自定义）

其余参数保留默认设置
参数修改完毕后，设备>>发送，数据下载至设备，然后可以保存当前配置文件
读码器的参数设置既可在组网前设置，也可组网后设置，只要设置完后进行设备>>发送，参数就设置完成

4终端监控

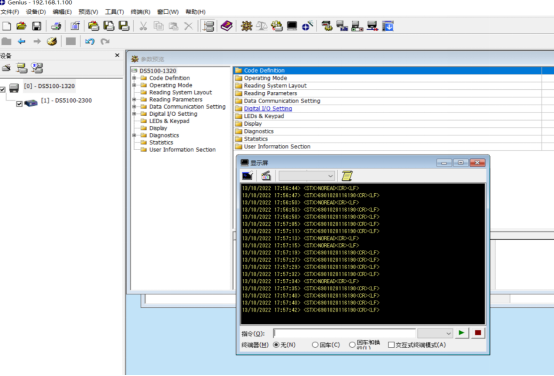

工具>>终端，触发传感器，有数据显示，表示设置成功，可以直接应用
当从站设备成功读取设备后，从站和主站设备上会同时显示当前读取的数据，而且只要其中任何一个读到数据后，其余设备就不会继续读取，直到再次触发光电

(二)MULTIDATA(主从模式-异步触发)
1设置从站

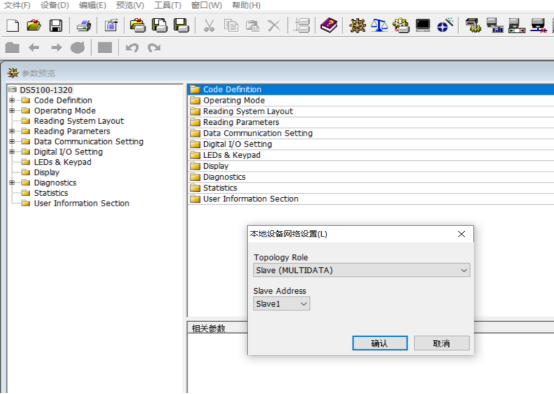

除了本地设备网络设置的类型改为Slave（MULTIDATA）, 其他设置跟之前从站设置一样

2设置主站

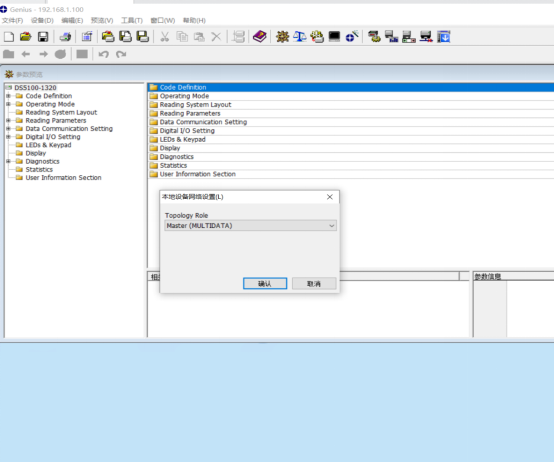

除了本地设备网络设置的类型改为Master（MULTIDATA）, 其他设置跟之前主站设置一样

3参数设置
如果需要区分主从站的数据可将

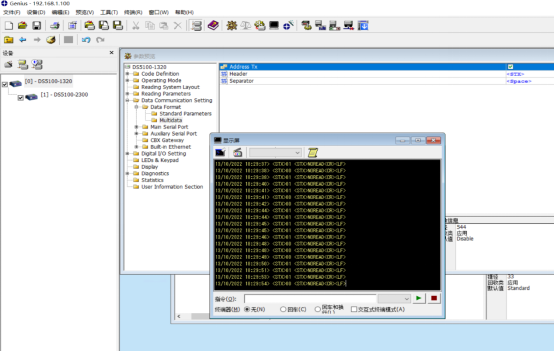

Data Communication Setting>>Data Format>>Multidata>>address Tx勾选，则在接受数据时会区分主从站的数据包，若不要区分可不勾选
每个读码器都需要设置无码读取时字符串，若区分可设置不一样，也可勾选address Tx进行区分，目前均设备NOREAD
其余参数可参照同步模式进行设置

4终端监控
同理，设置完成可通过终端进行数据监控，需注意的是，只要任一传感器触发，都会收到2个组数据，不管有没有读到都会收到两个不同的数据，在称重程序重会优先去先读到的烟箱数据
