EPLAN 电缆定义之部分编号不显示（二）

问题：电缆定义放置后，部分编号不显示。



导航器中的部分图标：

图标	释义
	功能模板
在下面的表格中列出了与其它图标结合使用的主要图标。
	重叠的功能（例如   重叠的多线功能）
	未放置的功能/未放置的对象（例如 未放置的多线功能）
	功能，“单线表达”类型
	错误的功能或错误的对象（例如   错误的多线功能）。 如果功能/对象中包含不一致或不完整的数据，则在完成项目数据检查后将显示此图标。













1.此处W3电缆的连接定义点编号“GNYE”未显示，下方对应的设备连接点不可以修改电位类型。导航器中相应未放置对象重叠的多线功能“GNYE”图标异常问题。

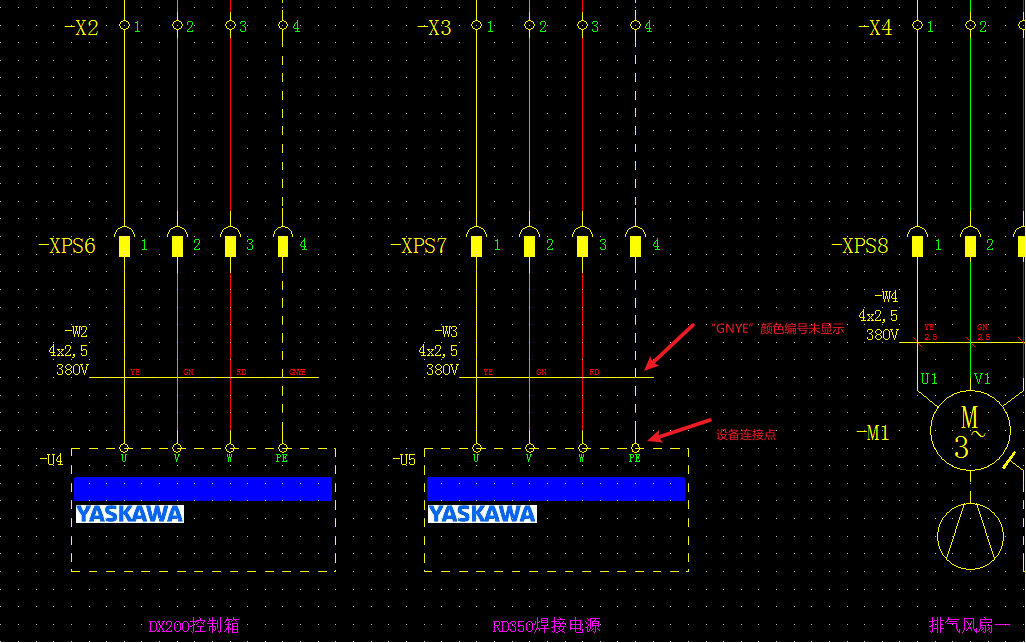

图1  “GNYE”颜色编号未显示



图2  导航器中相应未放置对象重叠的多线功能“GNYE”图标异常问题







 解决方案

 1.将导航器中相应未放置对象重叠的多线功能“GNYE”图标右键删除

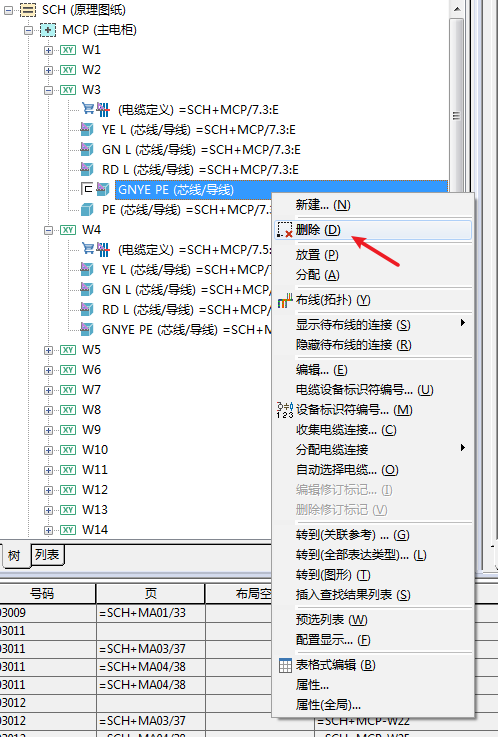

图3  删除未放置对象重叠的多线功能“GNYE”图标---1

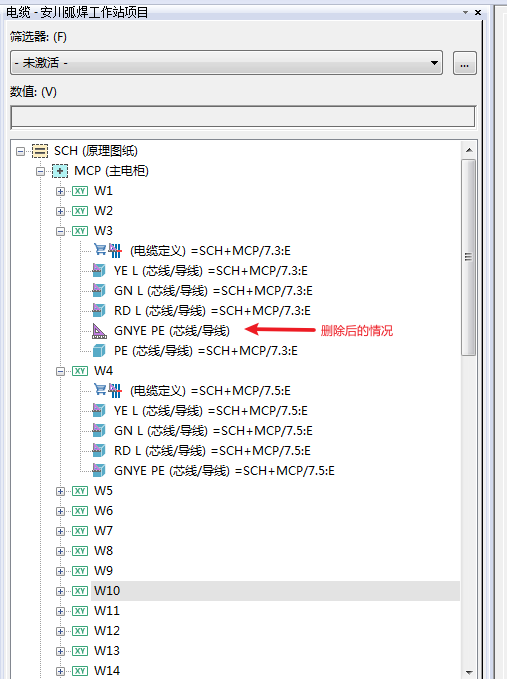

图4  删除未放置对象重叠的多线功能“GNYE”图标---2



图5  删除未放置对象重叠的多线功能“GNYE”图标---3



图6  删除未放置对象重叠的多线功能“GNYE”图标---4

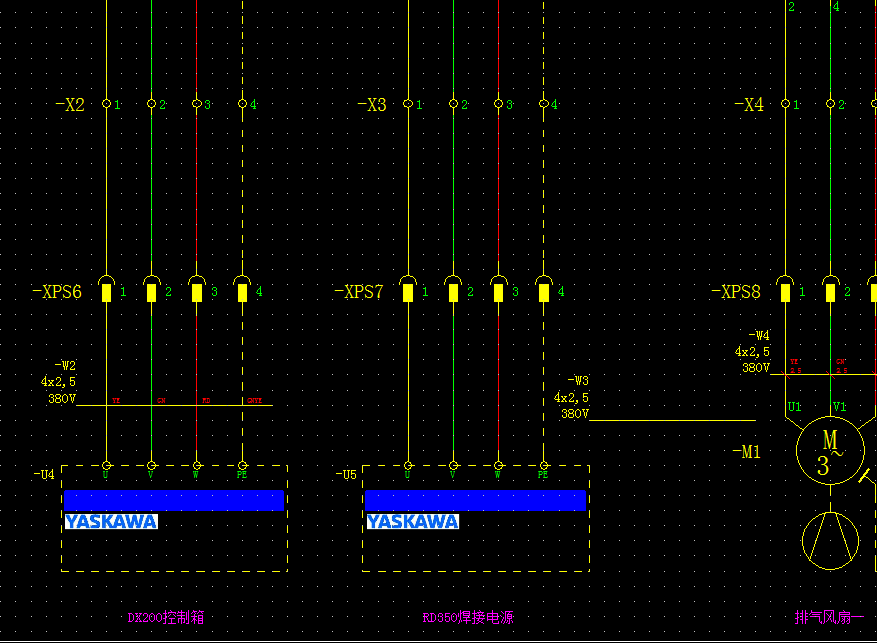

图7  移开电缆定义

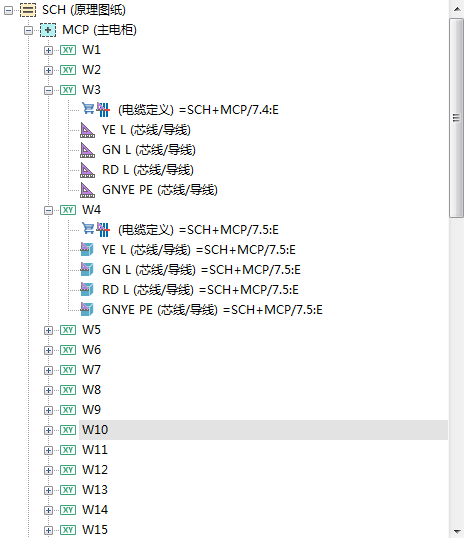

图8  电缆导航器中的W3电缆定义中的图标状态

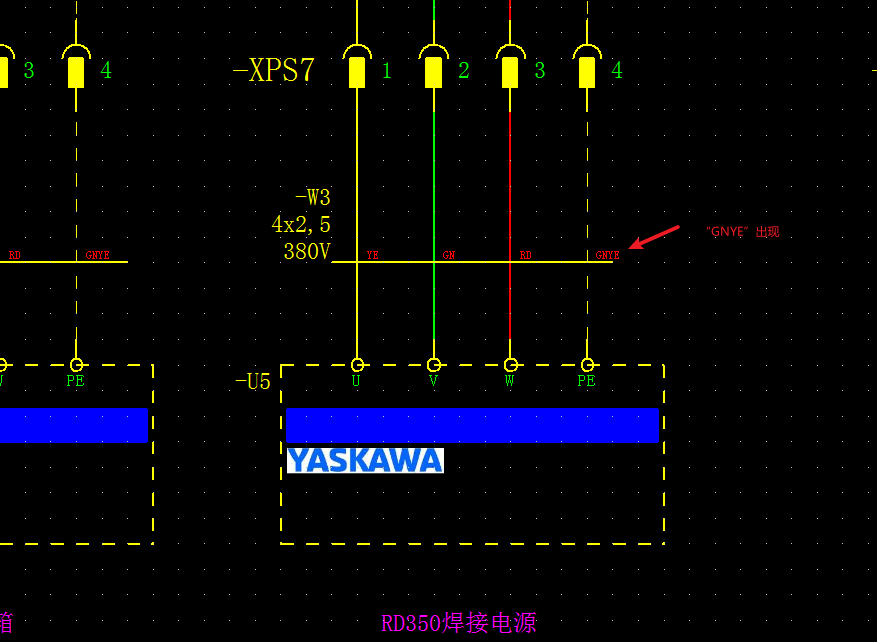

图9  电缆定义重新放回原位置后“GNYE”显示出来（若没有出来将电缆定义移开，更新项目后再移回来即可）

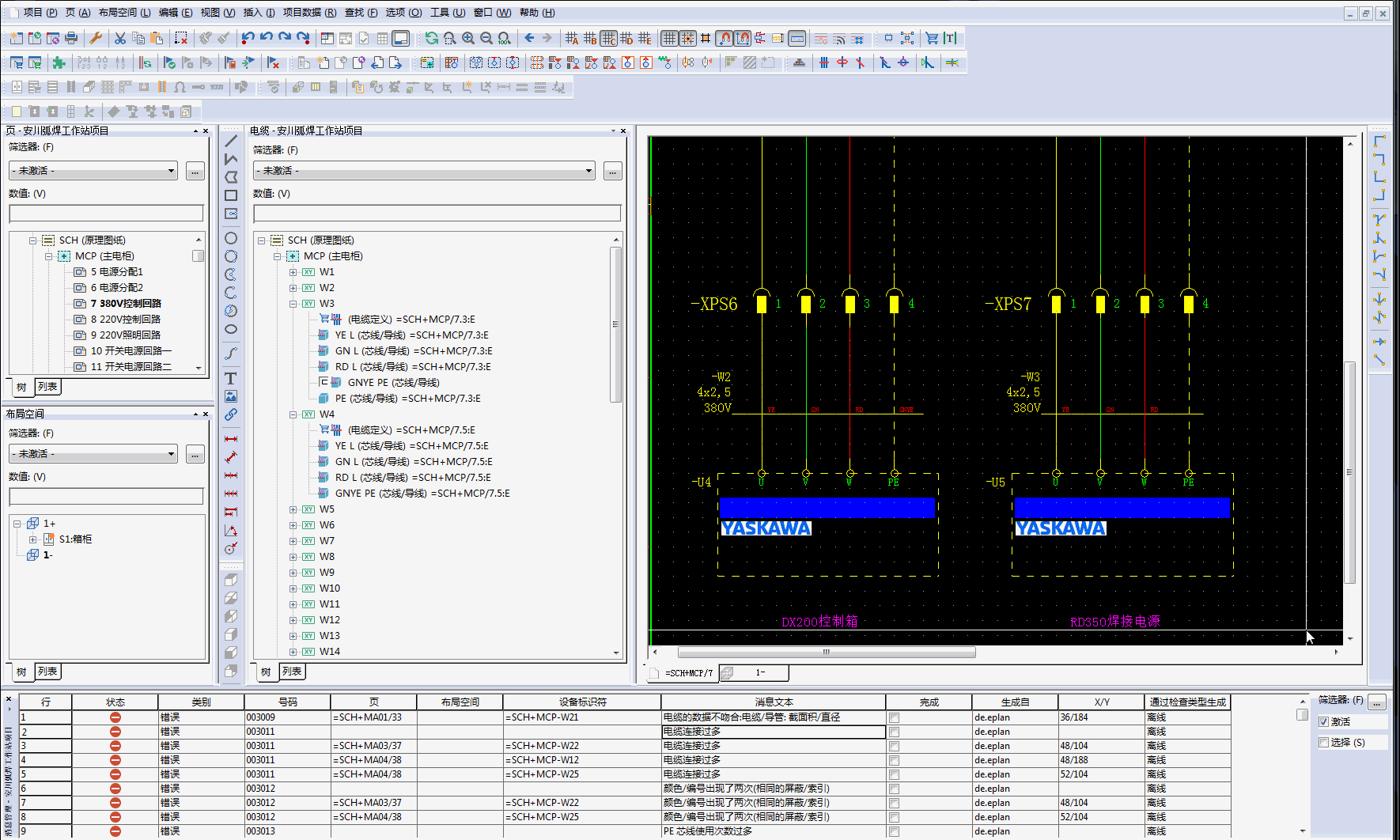

GIF动图：





关于配置说明

EPLAN软件：EPLAN Electric P8 UItimate(64位)          EPLAN软件版本：2.7

PC操作系统：Windows 7 professional  Service Pack 1 64 Bit

CPU 数量: 4

处理器: Intel64 Family 6 Model 42 Stepping 7
GenuineIntel
Intel(R) Core(TM) i5-2520M CPU @ 2.50GHz
