电工基础，第十五节，运算放大器的工作原理---差分放大器

第十五节，运算放大器的工作原理------2023/2/25-----2023/3/8第二次学习

差分放大器，集成运算放大器，比较器-----和推挽互补类似，用类似原理理解，两个NPN





运算放大器就是提高灵敏度---













内部有多个二极管组成-------一个集成块最少8个针脚，由两个放大器组成---LM339，LM393,LM358，LM324

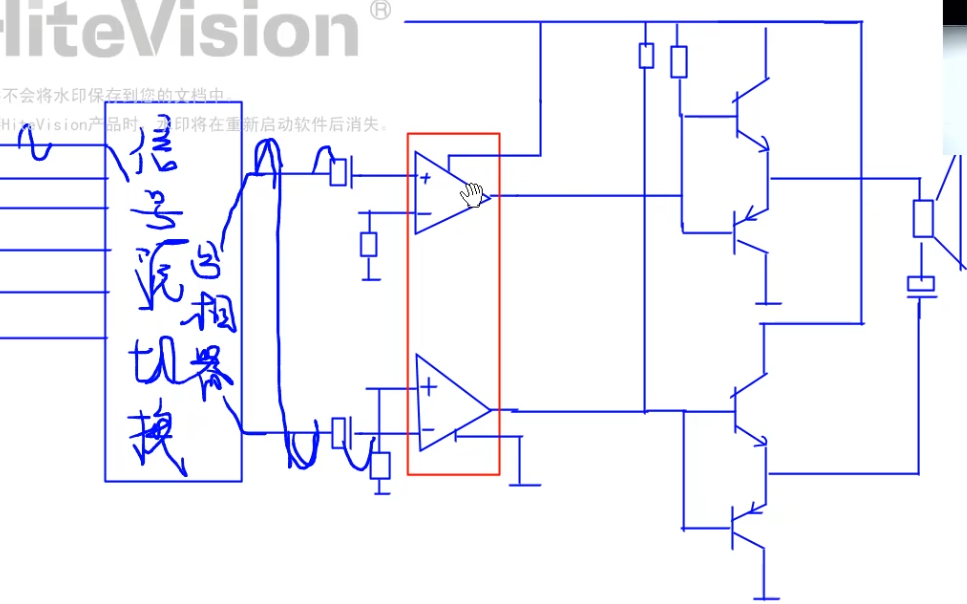

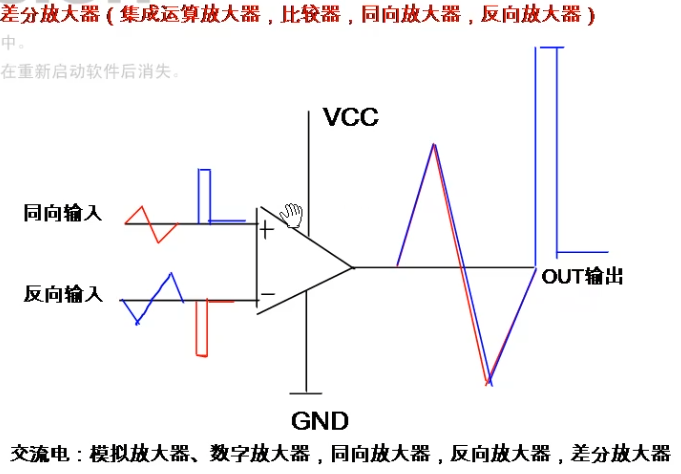

交流电：模拟放大器，数字放大器，同向放大器，反向放大器，差分放大器-------主要是为了差分信号涉及的------双绞线

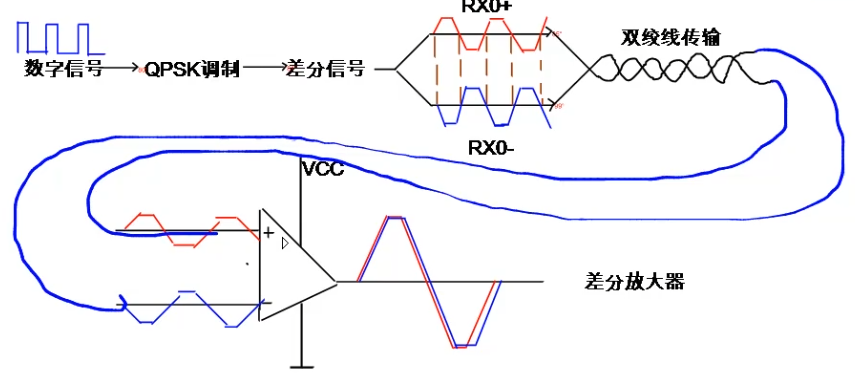

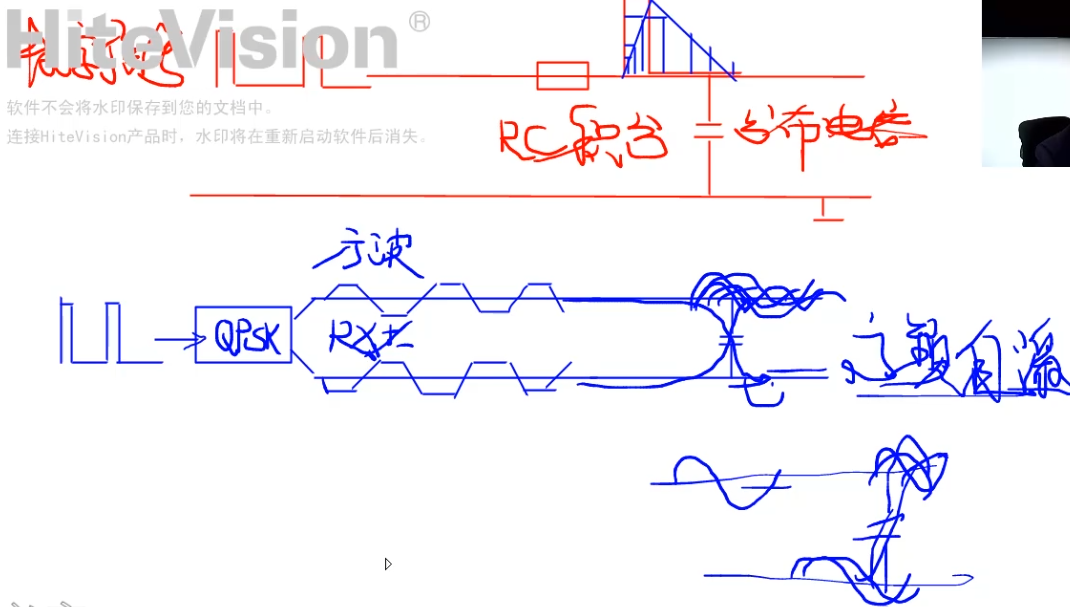

　　　　数字信号不能远距离传输----先数字信号转差分/QPSK差分-----锯齿波转换为方波，大小相等，方向相反----目的是降低电压，低压低摆幅信号，信号特别弱---网线，HDMI

 　　　　　　输入模拟或数字信号都可以放大输出

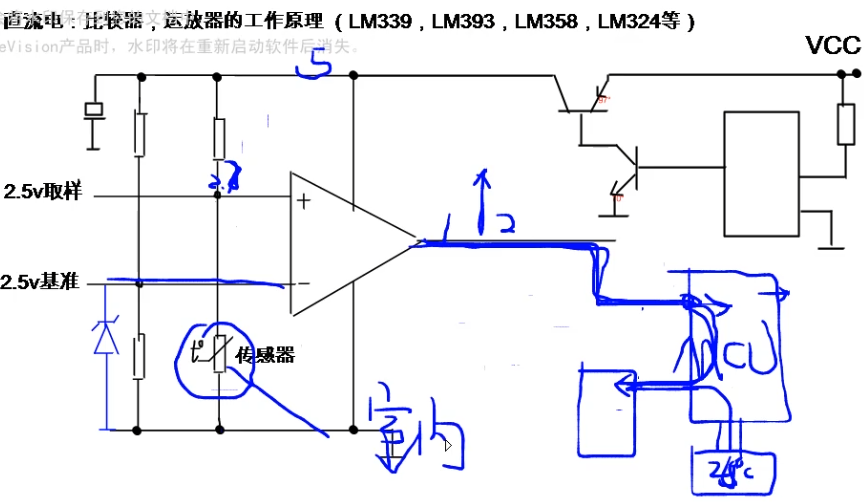

在直流电中-----运算放大器-------比较器--------比较后进行放大----记者-----提高灵敏度



开关的传感器不用放大器-------线性的传感器采用放大器







达林顿结构--------------------开关控制------上图PNP三极管和NPN的结合----只能是截至或饱和----提高三极管放大倍数---小电流控制大电流-----提升功率

　　达林顿结构一共四个



误差放大器和光电耦合器

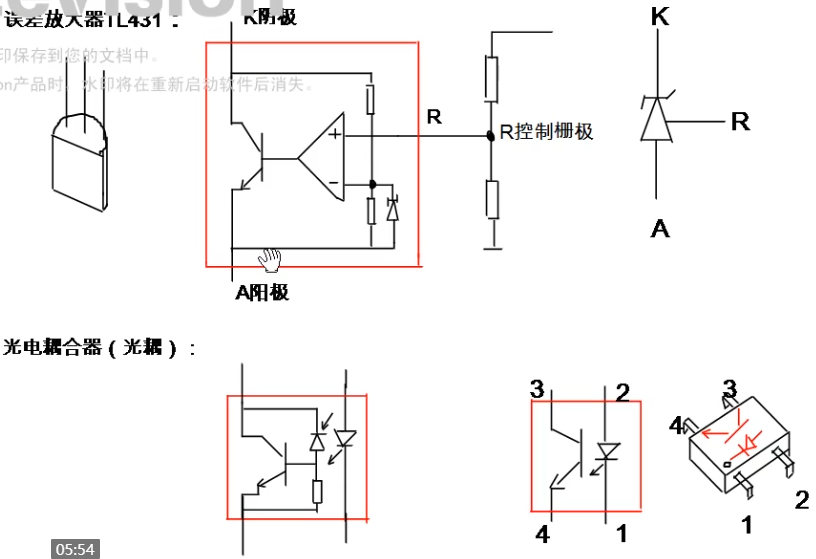

误差放大器TL431：负极为基准，不会变化--------------稳压三极管



光电耦合器：隔离作用，怀疑坏了应该换

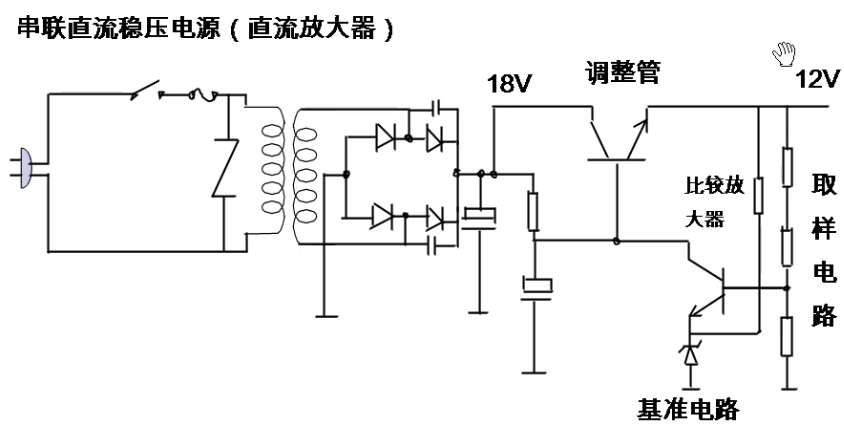

串联直流稳压电源-------直流放大器

取样，基准，比较放大器---------稳压电源的必备要素--------所有三极管都工作在线性状态，处于放大状态----------

　　　　　　　　----线性控制电路/稳压电路----稳高不稳低-----稳压低电路只能设置调低输入起步电压（输入AC电源）

比较放大器由3种-------三极管，431，运算放大器

 　　　　　　　　正端越高，输出越高

　　　　　　　　负端越高，输出越低

场效应管-----------------可控硅-----
