内核异步处理技术 —— async_schedule
作者
内核代码
用途
Linux内核中的异步函数调用机制，其目标是通过并行执行来减少内核启动时间。在系统启动时，一些操作（如硬件延迟和发现操作）可以以非严格的顺序并行执行，从而实现异步处理。
该机制的关键概念是“序列cookie”（可以视为单调递增的数字）。异步核心将为每个调度事件分配一个序列cookie，并将其传递给被调用的函数。
被异步调用的函数在执行全局可见的操作（如注册设备号）之前，应调用async_synchronize_cookie()函数并传递其自己的cookie。async_synchronize_cookie()函数将确保在对应于该cookie的操作之前安排的所有异步操作都已完成。
子系统/驱动程序初始化代码中，如果安排了异步探测函数，但与其他不使用异步调用功能的驱动程序/子系统共享全局资源，则需要在其init函数返回之前使用async_synchronize_full()函数进行完全同步。这是为了在异步和同步部分之间维护严格的顺序。
底层是基于工作队列，可以指定等待某个异步域(async_domain)中地哪些或者哪个任务(async_entry)执行完毕。
接口
定义异步域
Linux内核有提供了默认的异步域async_dfl_domain，此外，也提供了下面的两个宏接口来静态定义一个异步域：
/*
* domain participates in global async_synchronize_full
添加到这种domain中的任务，可以调用async_synchronize_full来等待其执行完毕
*/
#define ASYNC_DOMAIN(_name) \
struct async_domain _name = { .pending = LIST_HEAD_INIT(_name.pending), \
.registered = 1 }
/*
* domain is free to go out of scope as soon as all pending work is
* complete, this domain does not participate in async_synchronize_full
添加到这种domain中的任务，不能调用async_synchronize_full来等待其执行完毕
*/
#define ASYNC_DOMAIN_EXCLUSIVE(_name) \
struct async_domain _name = { .pending = LIST_HEAD_INIT(_name.pending), \
.registered = 0 }
上面这两种async_domain的区别是registered的值不同：
-
如果registered是1，表示在将任务添加到这个domain时，会把该任务挂到这个domain私有的pending链表，同时还会将其添加到全局的async_global_pending链表，这样，可以调用async_synchronize_full来等待任务执行完毕，这个接口会检查async_global_pending链表中的异步任务是否都已经执行完毕，此外也可以调用async_synchronize_full_domain来等待指定domain的私有pending链表中的异步任务全部执行完毕
-
如果registered是0，那么就不能使用async_synchronize_full了，但是可以使用async_synchronize_full_domain
系统默认的async_dfl_domain就是采用ASYNC_DOMAIN宏来定义的，所以既可以用async_synchronize_full，也可以用async_synchronize_full_domain。
注册异步任务
| 接口 | Domain | |
|---|---|---|
| async_schedule | 全局默认的async_dfl_domain | |
| async_schedule_node | 全局默认的async_dfl_domain，不过可以通过node来指定任务运行在哪个cpu上 | |
| async_schedule_dev | 全局默认的async_dfl_domain，跟上一个不同之处是node来自传入的device参数 | |
| async_schedule_domain | 自定义的domain | |
| async_schedule_node_domain | 自定义的domain，不过可以通过node来指定任务运行在哪个cpu上 | |
| async_schedule_dev_domain | 自定义的domain，跟上一个不同之处是node来自传入的device参数 | |
在异步任务成功注册后，会返回一个全局唯一的id，称之为cookie，这是一个u64位的数字，单调递增，用于唯一标识这个异步任务，下面可以用来精确地等待某个异步任务执行完毕。

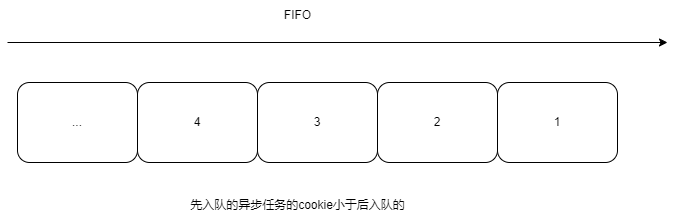

异步任务按照先入先出（FIFO）的方式按顺序执行，如果不考虑回绕，那么排在前面的异步任务的ID小于排在后面的。

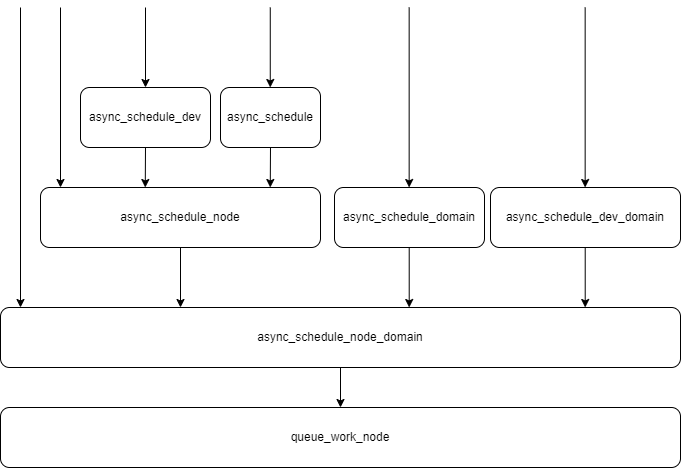

下面是注册异步任务的接口的实现关系：
等待任务执行完毕
| 接口 | 返回条件 | Cookie |
|---|---|---|
| async_synchronize_full | 等待全局链表async_global_pending中的异步任务全部执行完毕 | ASYNC_COOKIE_MAX |
| async_synchronize_full_domain | 等待domain的私有pending链表中的异步任务全部执行完毕 | ASYNC_COOKIE_MAX |
| async_synchronize_cookie | 排在async_dfl_domain私有的pending链表最前面的等待执行的异步任务的id大于等于传入的cookie | 传入的cookie参数 |
| async_synchronize_cookie_domain | 排在指定domain私有的pending链表最前面的等待执行的异步任务的id大于等于传入的cookie | 传入的cookie参数 |
源码分析
async_schedule_node_domain
注册异步任务。
点击查看代码
/**
* async_schedule_node_domain - NUMA specific version of async_schedule_domain
* @func: function to execute asynchronously
* @data: data pointer to pass to the function
* @node: NUMA node that we want to schedule this on or close to
* @domain: the domain
*
* Returns an async_cookie_t that may be used for checkpointing later.
* @domain may be used in the async_synchronize_*_domain() functions to
* wait within a certain synchronization domain rather than globally.
*
* Note: This function may be called from atomic or non-atomic contexts.
*
* The node requested will be honored on a best effort basis. If the node
* has no CPUs associated with it then the work is distributed among all
* available CPUs.
*/
async_cookie_t async_schedule_node_domain(async_func_t func, void *data,
int node, struct async_domain *domain)
{
struct async_entry *entry;
unsigned long flags;
async_cookie_t newcookie;
/* allow irq-off callers
这个函数允许从原子上下文调用
*/
entry = kzalloc(sizeof(struct async_entry), GFP_ATOMIC);
/*
* If we're out of memory or if there's too much work
* pending already, we execute synchronously.
如果entry分配失败，或者当前系统中等待执行的异步任务的个数大于32768时，不再使用异步处理，而是改用同步处理，然后返回这个异步任务的id，不过这个异步任务此时已经执行完毕了。
*/
if (!entry || atomic_read(&entry_count) > MAX_WORK) {
kfree(entry);
spin_lock_irqsave(&async_lock, flags);
// 获取全局唯一的cookie，这里用自旋锁保护这个全局变量
newcookie = next_cookie++;
spin_unlock_irqrestore(&async_lock, flags);
/* low on memory.. run synchronously
如果内存不足或者等待处理的异步任务过多，改用同步处理
*/
func(data, newcookie);
return newcookie;
}
INIT_LIST_HEAD(&entry->domain_list);
INIT_LIST_HEAD(&entry->global_list);
// 使用工作队列，设置任务的处理回调函数async_run_entry_fn
INIT_WORK(&entry->work, async_run_entry_fn);
entry->func = func;
entry->data = data;
entry->domain = domain;
// 这里通过全局自旋锁保证了id的分配和添加到链表的原子性，实现了一个FIFO，而且排在前面的任务的id小于后面的
spin_lock_irqsave(&async_lock, flags);
/* allocate cookie and queue
分配全局唯一的id，这是一个u64的数字，单调递增
*/
newcookie = entry->cookie = next_cookie++;
// 将异步任务添加到domain私有的pending链表，这里实现了一个FIFO，先入先出
list_add_tail(&entry->domain_list, &domain->pending);
// 如果这个domain的registered为1，那么同时将这个异步任务添加到全局链表async_global_pending中
if (domain->registered)
list_add_tail(&entry->global_list, &async_global_pending);
// 统计等待处理的异步任务的个数
atomic_inc(&entry_count);
spin_unlock_irqrestore(&async_lock, flags);
/* schedule for execution
提交异步任务，这里node可以控制任务将来在哪些CPU上运行
*/
queue_work_node(node, system_unbound_wq, &entry->work);
// 返回一个唯一的id
return newcookie;
}
EXPORT_SYMBOL_GPL(async_schedule_node_domain);
这里使用底层使用了工作队列来实现异步处理，但是仅仅利用工作队列无法确保指定的异步任务执行完毕。
async_run_entry_fn
工作任务的回调，其中会回调异步任务的处理函数。
点击查看代码
/*
* pick the first pending entry and run it
*/
static void async_run_entry_fn(struct work_struct *work)
{
struct async_entry *entry =
container_of(work, struct async_entry, work);
unsigned long flags;
ktime_t calltime;
/* 1) run (and print duration) */
pr_debug("calling %lli_%pS @ %i\n", (long long)entry->cookie,
entry->func, task_pid_nr(current));
calltime = ktime_get();
// 回调异步任务的回调函数，入参data来自用户，cookie是这个任务全局唯一的id
// 但是这个不能确保回调函数中发起的异步任务执行完毕
entry->func(entry->data, entry->cookie);
pr_debug("initcall %lli_%pS returned after %lld usecs\n",
(long long)entry->cookie, entry->func,
microseconds_since(calltime));
/* 2) remove self from the pending queues
异步任务执行完毕后，将异步任务结构体从domian的私有pending链表和全局的async_global_pending中删除
*/
spin_lock_irqsave(&async_lock, flags);
list_del_init(&entry->domain_list);
list_del_init(&entry->global_list);
/* 3) free the entry
释放异步任务结构体，并且更新待处理的异步任务的个数
*/
kfree(entry);
atomic_dec(&entry_count);
spin_unlock_irqrestore(&async_lock, flags);
/* 4) wake up any waiters
唤醒等待异步任务执行的进程
*/
wake_up(&async_done);
}
async_synchronize_cookie_domain
等待异步任务执行完毕。
点击查看代码
/**
* async_synchronize_cookie_domain - synchronize asynchronous function calls within a certain domain with cookie checkpointing
* @cookie: async_cookie_t to use as checkpoint
* @domain: the domain to synchronize (%NULL for all registered domains)
*
* This function waits until all asynchronous function calls for the
* synchronization domain specified by @domain submitted prior to @cookie
* have been done.
*/
void async_synchronize_cookie_domain(async_cookie_t cookie, struct async_domain *domain)
{
ktime_t starttime;
pr_debug("async_waiting @ %i\n", task_pid_nr(current));
starttime = ktime_get();
// 获取pending链表中排在最前面的尚未执行的异步任务的id，然后跟传入的cookie比较
// 同一个pending链表中的异步任务按照FIFO的顺序排序，而且id也是小的排在前面
// 注意：这里wait返回的条件用的是>=，即如果等于的话，也会返回，但是此时意味着
// 这里cookie对应的异步任务还在pending，即还没有执行或者执行完毕
// 因此，在实际使用时，传入的cookie要比实际要等待的异步任务的id大
wait_event(async_done, lowest_in_progress(domain) >= cookie);
pr_debug("async_continuing @ %i after %lli usec\n", task_pid_nr(current),
microseconds_since(starttime));
}
EXPORT_SYMBOL_GPL(async_synchronize_cookie_domain);
这里需要注意：这里wait_event返回的条件用的是>=，即如果等于的话，也会返回，但是此时意味着cookie对应的异步任务还在pending，即还没有执行或者执行完毕。因此，在实际使用时，传入的cookie应该大于实际要等待的异步任务的id，下面是从内核中找到的几个示例程序：

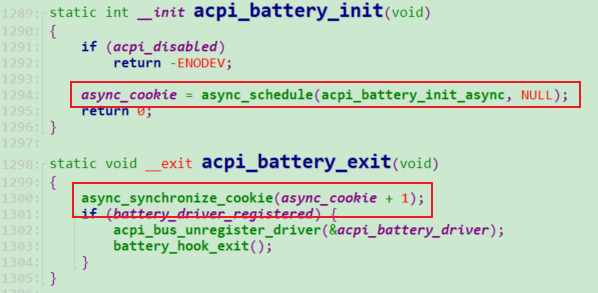

示例1：

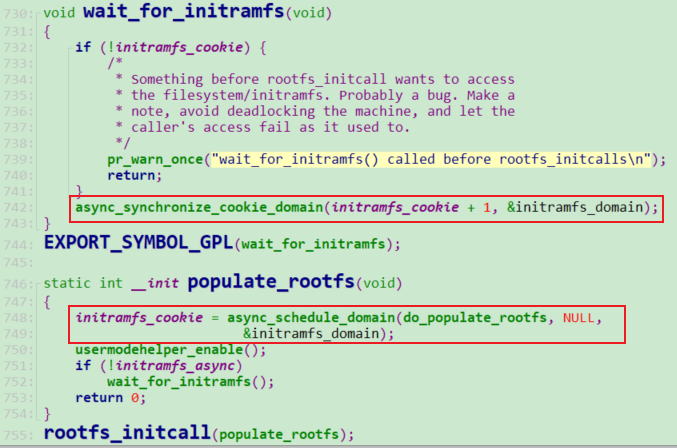

示例2：
而对于full这种等待，设置的cookie是ASYNC_COOKIE_MAX，对应的值是ULLONG_MAX，导致full的实际效果是，当指定的pengding链表中所有的异步任务都执行完毕后，才可以返回，参考lowest_in_progress
lowest_in_progress
获取指定domain的pending链表或者全局async_global_pending链表中第一个尚未执行的第一个异步任务的id，这些任务是以FIFO的方式在pending链表中排队，只有当任务执行完毕，才会从pending链表中删除。
点击查看代码
static async_cookie_t lowest_in_progress(struct async_domain *domain)
{
struct async_entry *first = NULL;
// 当pending链表中的异步任务都处理完毕，那么会返回值这个值，此时full这种形式的同步才能返回
async_cookie_t ret = ASYNC_COOKIE_MAX;
unsigned long flags;
spin_lock_irqsave(&async_lock, flags);
if (domain) { // 如果指定了domain
if (!list_empty(&domain->pending)) // 如果非空，返回排在pending链表最开始的一个等待执行的异步任务
first = list_first_entry(&domain->pending,
struct async_entry, domain_list);
} else { // 没有指定domain，也就是full形式的等待
if (!list_empty(&async_global_pending))// 如果非空，返回排在pending链表最开始的一个等待执行的异步任务
first = list_first_entry(&async_global_pending,
struct async_entry, global_list);
}
if (first) // 如果找到排在最开头的等待执行的异步任务，返回它的id
ret = first->cookie;
spin_unlock_irqrestore(&async_lock, flags);
return ret;
}
完。
