第2章 zynq开发板FSBL的生成和NAND烧录

前言

由于本人较懒，记录主要是过程，由于zynq的比stm32做的人少很多，资料也少很多，我会简要介绍原理，操作流程主要由图片加少量文字组成，每一章都是在之前的章节基础上做的

一、新建FSBL工程

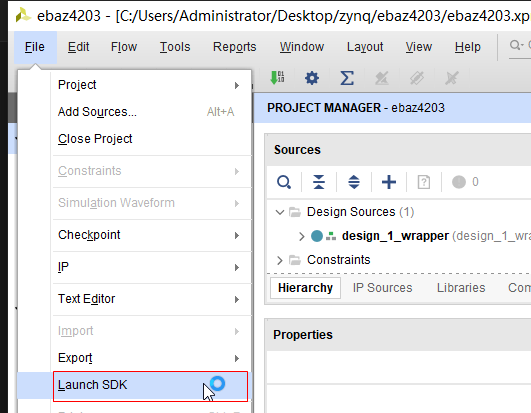

打开vivado，打开SDK
alt text

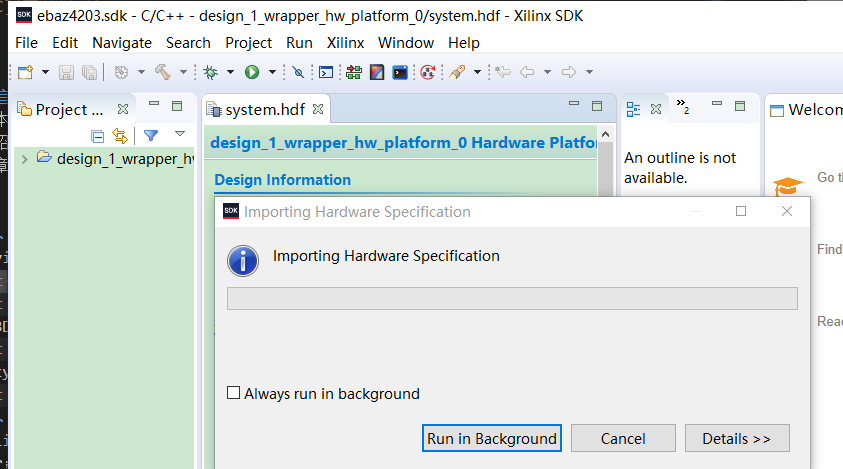

打开后会自动根据之前生成的HDF自动生成硬件平台
alt text

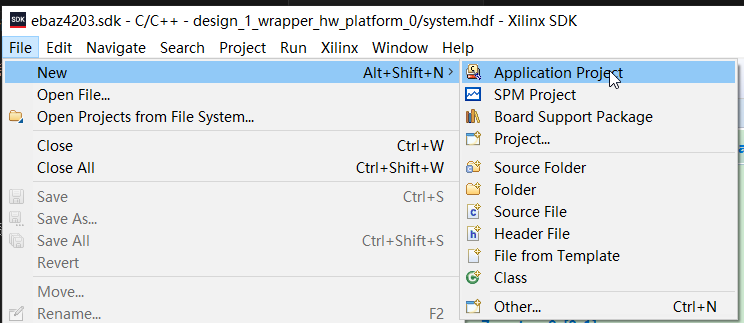

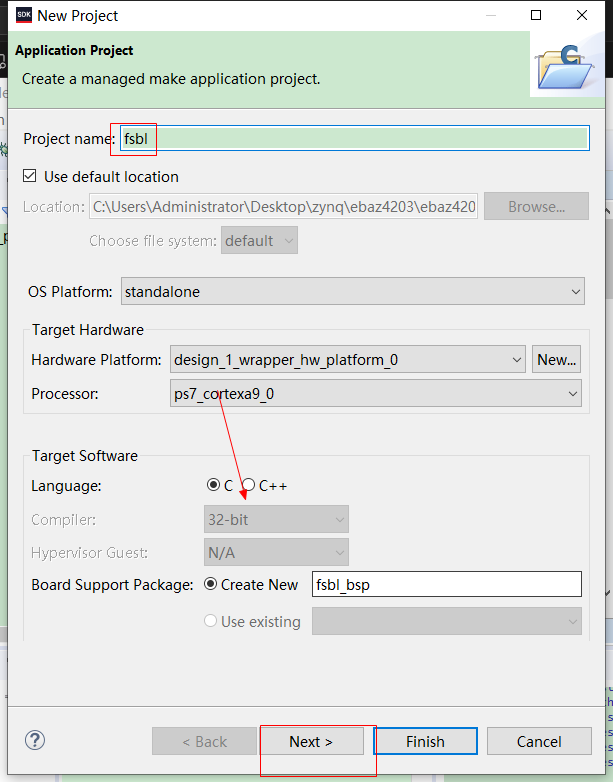

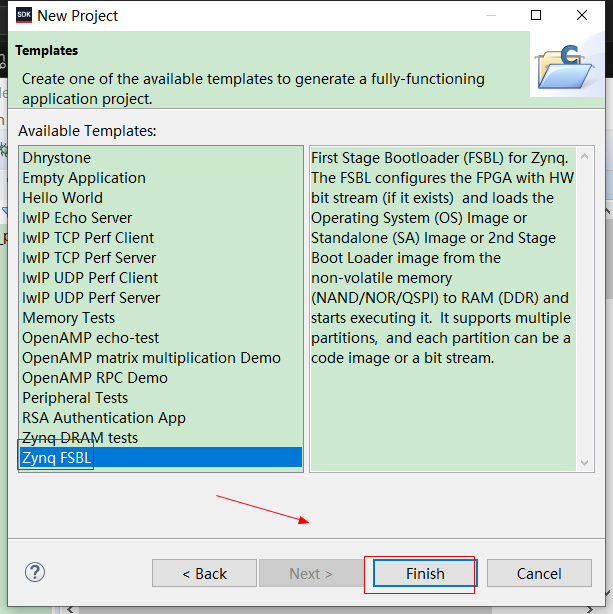

新建一个FSBL工程，FSBL类似于SPL，用来在UBOOT之前对基础的寄存器初始化
alt text
alt text
alt text
添加启动模式选择代码，由于硬件引脚外接的启动模式为NAND，会导致FSBL启动后无法再次烧录，临时更改启动引脚比较麻烦，因此在main.c384行左右添加以下代码，写死启动模式为JTAG，这样下次烧录就不需要更改启动模式了

	/*
	 * Read bootmode register
	 */
	BootModeRegister = Xil_In32(BOOT_MODE_REG);
	BootModeRegister &= BOOT_MODES_MASK;
	BootModeRegister = JTAG_MODE;//peter add
	/*
	 * QSPI BOOT MODE
	 */

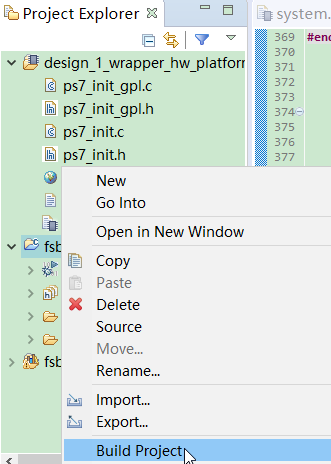

编译工程
alt text
编译完成后会生成一个fsbl.elf文件，用于后续BOOT.bin烧录时使用的fsbl file文件
再将fsblmain.c复原，编译生成的fsbl.elf用于后续BOOT.bin的合成

二、使用调试器烧录NAND

由于我手头没有烧录器，但板子上还留有之前在前公司做的uboot，所以后续我会用网口和指令来烧录，但在这里还是介绍一下NAND烧录的流程

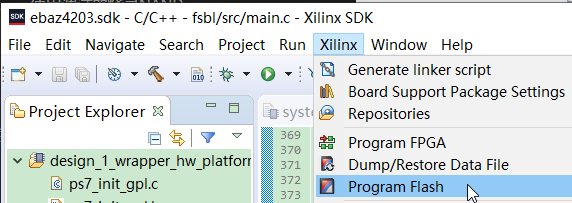

alt text
alt text
我没有调试器就不演示了，后续如果做裸机开发可能自己会买个吧

总结

主要介绍了FSBL工程的配置和NAND烧录流程。
